Nortel M220E Manuale utente

Guide Utilisateur

User Guide

Nortel Networks

M220E

MNPS8592XAA.qxd 6/12/00 10:24 Page 1

PAGE 3

• PRESENTATION 4

• INSTALLER VOTRE M220E 5

• DESCRIPTION DU M220E 6

• ETABLIR UNE COMMUNICATION 7

• RECEVOIR UNE COMMUNICATION 7

• EN COURS DE COMMUNICATION 8

• METTRE FIN À UNE COMMUNICATION 8

• RÉGLER LA SONNERIE 8

• PROGRAMMER UNE MÉMOIRE 9

• MODIFIER, CONSULTER, APPELER, EFFACER 10

UNE MÉMOIRE

• UTILISATION SUR RÉSEAU PUBLIC 11

• UTILISATION AVEC AUTOCOMMUTATEUR 14

D’ENTREPRISE

SOMMAIRE

FRANCAIS

MNPS8592XAA.qxd 6/12/00 10:24 Page 3

PAGE 4

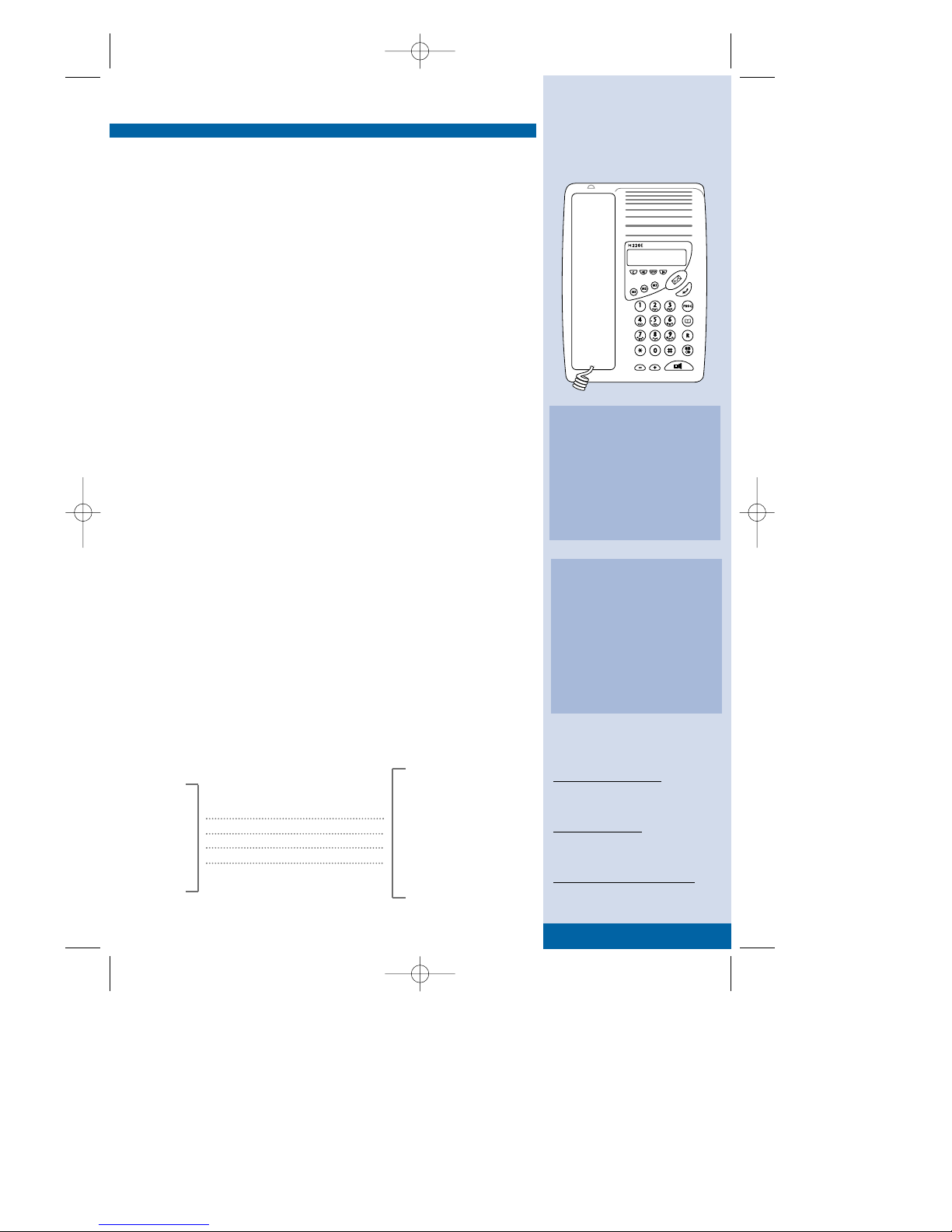

M220E est un téléphone filaire multifonction évolué avec

afficheur.

Votre

M220E

dispose de la fonction Mains Libres qui permet

de converser avec un correspondant sans avoir le combiné en

main. Vous pouvez ainsi vous déplacer et converser les mains

libres autour du poste, sans contrainte. Vous pouvez également

faire participer votre entourage à la conversation, créant ainsi

une ambiance plus conviviale.

Votre M220E peut être raccordé sur le réseau public et fonc-

tionner avec les services Opérateurs, notamment avec le

service «Présentation du numéro».

Votre M220E, s’il est raccordé avec un autocommutateur d’en-

treprise, vous donnera accès aux fonctions mises à votre dispo-

sition par ce type de système.

Pour découvrir plus en détails votre M220E nous vous invitons

à lire attentivement cette notice.

Les fonctions téléphoniques principales :

• Prise de ligne sans décrocher

• Mains Libres avec voyant de prise de ligne

• Sonnerie réglable : 3 mélodies - 3 niveaux

• Secret (coupure micro combiné et Mains Libres)

• Rappel du dernier numéro composé (BIS)

• Répertoire alphanumérique de 23 mémoires dont 3 à accès

direct

• Journal des appels* avec horodatage (enregistrement de

30 appels maxi)

• Sauvegarde automatique des mémoires en cas de coupure

secteur

* Fonction nécessitant un abonnement complémentaire auprès de votre Opérateur

PRESENTATION

Contenu de

l’emballage :

• Une base

• Un combiné

• Un cordon combiné

• Une alimentation secteur

• Un cordon ligne

• La présente notice

Entretien :

Pour entretenir votre

M220E, utilisez un chiffon

humidifié à l’eau légèrement

savonneuse, puis essuyez

avec un chiffon sec.

N’utilisez ni solvant ni pro-

duit ménager, il gardera

ainsi son aspect neuf.

M220E est câblé comme suit :

Si votre configuration est différente (prise murale autre que RJ45),

consultez ci-contre les autres possibilités de raccordement.

Prise murale RJ45

Sous le poste prise RJ11

Autres cordons disponibles

pour ce poste :

Prise murale standard(France)

HK1040A blanc

HK1040B anthracite

Prise murale RJ11

HK1039A blanc

HK1039B anthracite

Prise murale RJ45 câblée 7 et 8

HK1041B anthracite

MNPS8592XAA.qxd 6/12/00 10:24 Page 4

PAGE 5

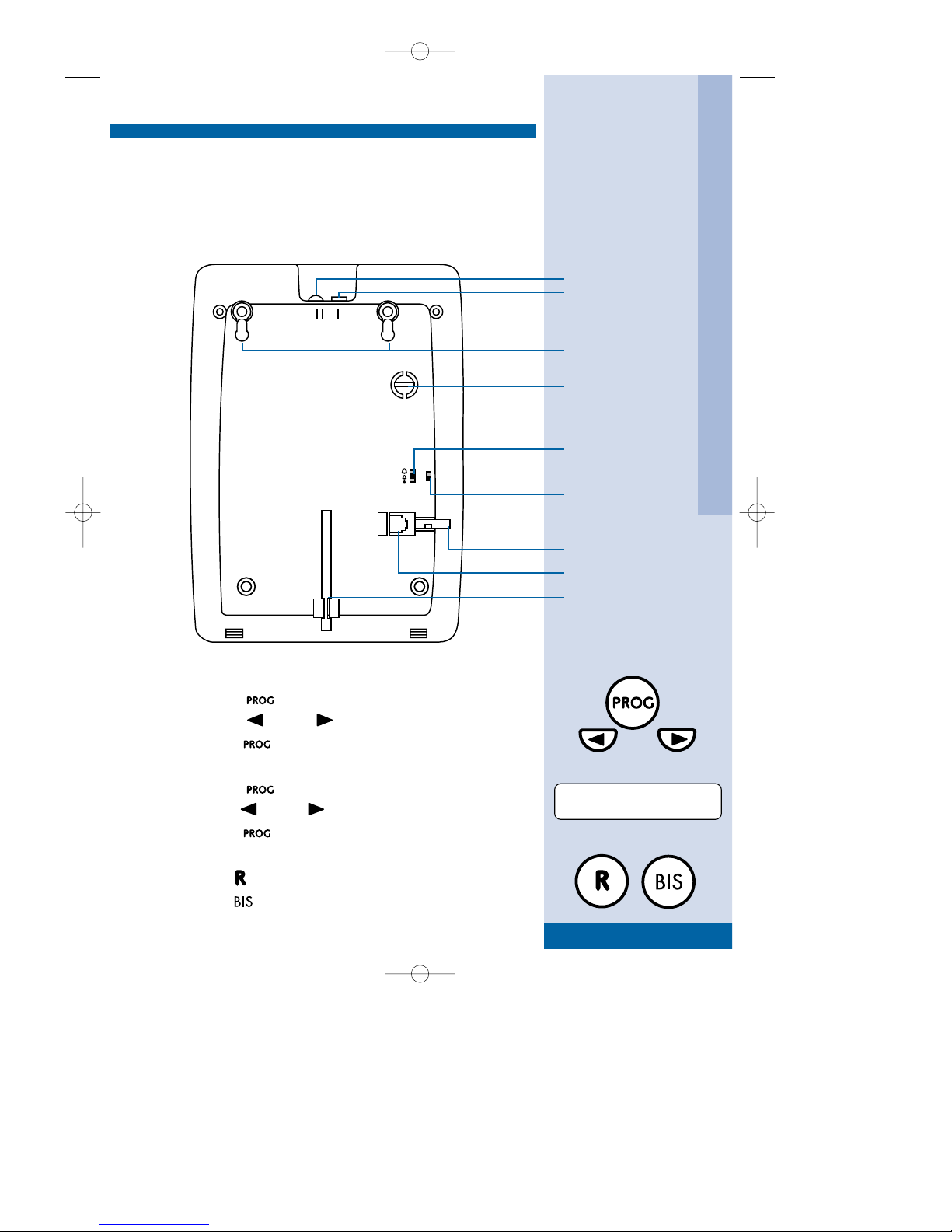

INSTALLER VOTRE M220E

Connecteur de ligne

Gorge du cordon combiné

Connecteur du combiné

Réglage temps

flashing

Position basse : 270 ms

Position haute : 100 ms

Réglage volume

sonnerie

Fort - moyen - faible

Ergot d’accrochage

du combiné en

position murale

Boutonnières de

fixation murale

Connecteur du

bloc d’alimentation

secteur

Gorge du cordon de

ligne en position

murale

1 - Branchez le cordon combiné.

2 - Branchez les cordons ligne et secteur (voir Conseils et

Sécurité, page 6).

M220E est prêt à fonctionner.

Changer la langue

1 - Appuyez sur puis sur 4.L’écran affiche FRANCAIS.

2 - Appuyez sur

ou sur

. L’écran affiche ENGLISH.

3 - Appuyez sur pour confirmer le choix. 2 bips sont émis.

Modifier le contraste de l’afficheur

1 - Appuyez sur puis sur 5.L’écran affiche CONTRASTE.

2 - Appuyez sur

ou sur

pour choisir le contraste (5 niveaux).

3 - Appuyez sur pour confirmer le choix. 2 bips sont émis.

Couper / rétablir les bips touches : au repos,

- appuyez sur pour supprimer l’émission des bips touches.

- Appuyez sur pour rétablir l’émission des bips touches.

2 bips sont émis.

CONTRASTE

FRANCAIS

MNPS8592XAA.qxd 6/12/00 10:24 Page 5

PAGE 6

DESCRIPTION DU M220E

Haut-parleur

Combiné

Touches de gestion des

mémoires et

du journal des appels

Afficheur

Touche secret

Programmation

(Langue, contraste, mémoires)

Accès aux mémoires

indirectes

Touche R (Flashing)

Prise de ligne /

Mains Libres

Réglage du niveau

d’écoute

(combiné et Mains Libres)

Rappel du dernier

numéro composé

Accès aux mémoires

directes

Ergot d’accrochage

mural du combiné

Conseils et sécurité :

et appareil doit être utilisé à une température comprise entre 5°C et 45°C. Ne pas

installer l’appareil dans une pièce humide.

ans les zones à risques d’orages fréquents, protégez l’appareil avec un dispositif de

protection contre les surtensions électriques (obligatoire dans certains départements) et

vérifiez que votre assurance couvre ce type de dégâts.

Raccordement électrique : alimentation sur réseau 230 V, courant alternatif mono-

phasé à l’exclusion des installations à schéma IT définies dans la norme EN 60-950.

Attention, la tension du réseau est classée excessive selon les critères de la même

norme. Par précaution, en cas de danger, le bloc d’alimentation secteur sert de

dispositif de sectionnement de l’alimentation 230 V. Il doit être installé à proximité du

matériel et être aisément accessible.

accordement téléphonique : les tensions présentes sur ce réseau sont classées TRT

(Tension Réseau Téléphonique) au sens de la norme EN 60-950.

Le marquage CE atteste de la conformité des produits aux règlements techniques

applicables à la date de l’agrément conformément respectivement aux Directives et

dispositions complémentaires 73/23/CEE pour la sécurité usagers et 89/336/CEE

pour les perturbations électromagnétiques.

En cas de coupure

secteur : Sans courant

secteur M220E fonc-

tionne partiellement.

Vous pouvez seulement

émettre des appels en

décrochant le combiné au

préalable. Les mémoires

enregistrées seront sauve-

gardées.

MNPS8592XAA.qxd 6/12/00 10:24 Page 6

PAGE 7

1 - Décrochez le combiné.

Vous entendez la tonalité.

2 - Composez le numéro de votre correspondant.

A la réponse de votre correspondant, vous pouvez converser.

Utiliser la fonction Mains Libres

1 - Appuyez sur la touche .

Vous entendez la tonalité et le voyant de la touche s’allume.

2 - Composez le numéro de votre correspondant.

A la réponse de ce dernier, vous pouvez converser les mains

libres, à environ 50 cm autour de l’appareil.

• Pour passer en conversation discrète et interrompre la fonction

Mains Libres, décrochez le combiné.

Le haut-parleur se coupe automatiquement.

Remarque : dans ce cas, vous pouvez converser de manière

totalement confidentielle à travers l’écouteur et le micro du combiné.

Le micro intégré et le haut-parleur de la base sont coupés.

• Pour repasser en conversation Mains Libres, appuyez à

nouveau sur puis raccrochez le combiné.

Remarque : dans ce cas, vous devez raccrocher le combiné

car celui-ci devient inutilisable. Lorsque vous utilisez la fonction

Mains Libres, vous ne pouvez pas utiliser en même temps le

combiné et inversement.

Utiliser la fonction BIS

Le dernier numéro composé reste en mémoire jusqu’à la com-

position d’un nouveau numéro.

• Décrochez le combiné ou appuyez sur ,

puis appuyez sur .

La ligne est prise et le numéro composé automatiquement.

• Pour effacer le numéro mémorisé dans le , décrochez,

tapez au clavier puis raccrochez.

ETABLIR UNE COMMUNICATION

RECEVOIR UNE COMMUNICATION

Lorsque le poste sonne,

•

décrochez le combiné ou appuyez simplement sur .

Vous pouvez converser.

FRANCAIS

MNPS8592XAA.qxd 6/12/00 10:24 Page 7

PAGE 8

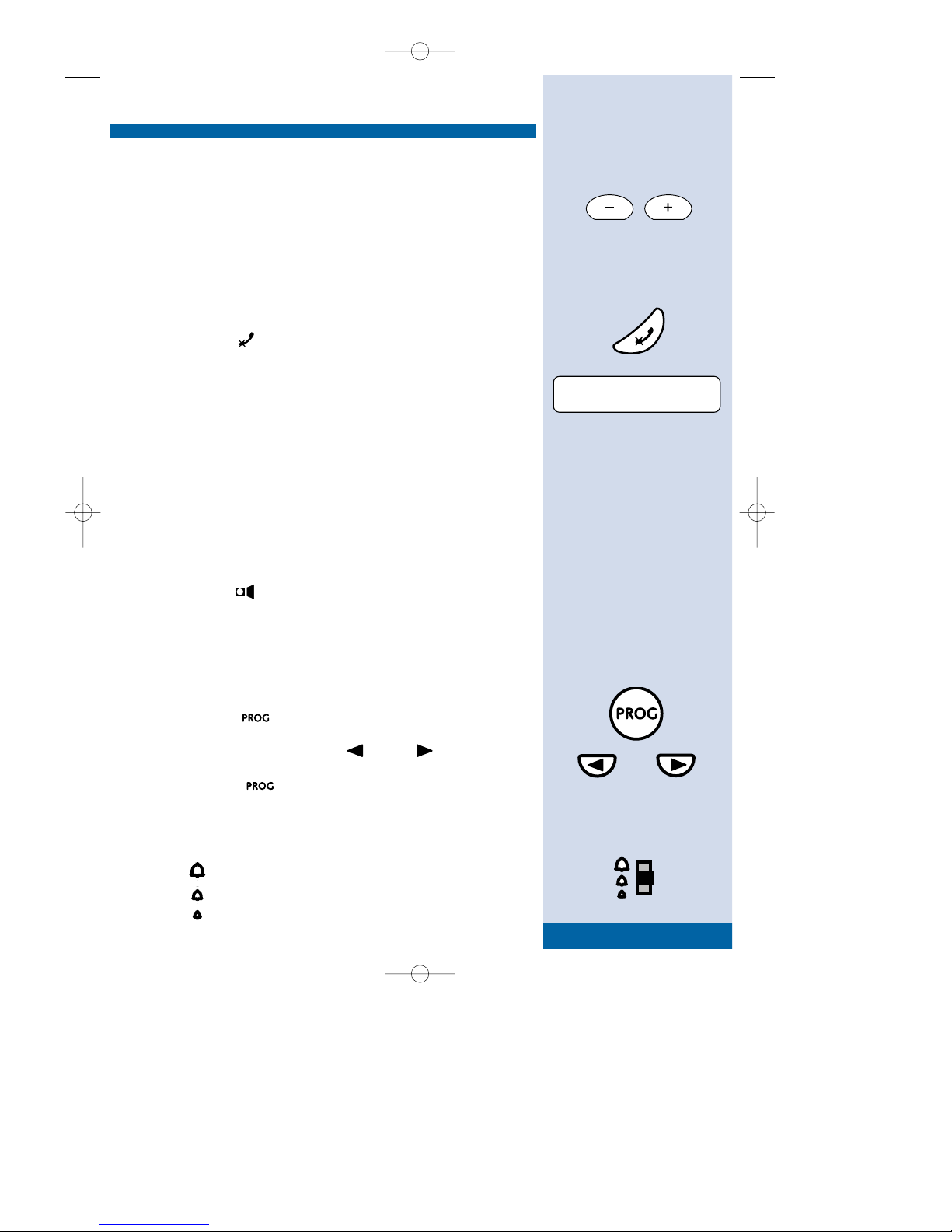

Régler le volume du haut-parleur ou de l’écouteur

• Appuyez sur

ou +pour régler le volume

- du haut-parleur en conversation Mains Libres

- ou de l’écouteur en conversation au combiné.

Utiliser la fonction secret

Vous êtes en communication avec un correspondant en Mains

Libres ou avec le combiné.

• Appuyez sur pour couper le micro du Mains Libres ou du

combiné selon le cas.

Votre correspondant ne vous entend plus. L’afficheur indique

SECRET.

• Appuyez à nouveau pour rétablir le micro et poursuivre la

conversation.

EN COURS DE COMMUNICATION

METTRE FIN A UNE COMMUNICATION

•

Raccrochez le combiné.

Si vous utilisez la fonction Mains Libres

•

Appuyez sur .

Changer la mélodie (3 choix)

1 - Appuyez sur puis sur 6.

La mélodie en cours est diffusée.

2 - Appuyez successivement sur

ou sur

A chaque appui, la nouvelle mélodie est diffusée.

3 - Appuyez sur pour confirmer le choix.

2 bips sont émis.

Régler le volume (3 niveaux)

• Positionnez le commutateur situé sous l’appareil (voir p. 5),

- sur

pour obtenir une sonnerie forte,

- sur

pour obtenir une sonnerie moyenne,

- sur

pour obtenir une sonnerie faible.

REGLER LA SONNERIE

SECRET

MNPS8592XAA.qxd 6/12/00 10:24 Page 8

PAGE 9

M220E dispose d’un répertoire alphanumérique de 3

mémoires à accès direct et de 20 mémoires à accès indirect

(20 caractères maximum pour le numéro, y compris *, # et

10 caractères maximum pour le nom).

1 - Appuyez sur .

2 - Appuyez sur puis tapez un chiffre de 01 à 20 au

clavier pour sélectionner une mémoire.

appuyez sur , ou .

3 - Saisissez le nom à l’aide des touches du clavier en utilisant

les correspondances des touches avec les lettres.

Pour cela :

- Sélectionnez la lettre désirée par appuis successifs sur la

touche correspondante.

- Attendez 2 secondes pour valider la lettre et passer à l’em-

placement suivant.

- Pour saisir un espace, un tiret ou une barre, appuyez suc-

cessivement sur la touche 1.

• Appuyez sur pour effacer une saisie, si besoin.

4- Appuyez sur pour saisir le numéro d’appel.

L’afficheur présente également le numéro de la mémoire

(exemple : M01).

5- Composez le numéro de téléphone.

6- Appuyez sur pour confirmer.

2 bips sont émis, la mémoire est enregistrée.

Procédez de même pour chacune des mémoires.

• Pour arrêter la programmation en cours d’enregistrement,

appuyez sur .

Les informations ne sont pas conservées.

PROGRAMMER UNE MEMOIRE

M01:_-------

MEMOIRE

NOM?_-------

MNPS8592XAA.qxd 6/12/00 10:24 Page 9

PAGE 10

Modifier une mémoire

1 - Appuyez sur .

2 - Sélectionnez la mémoire

en tapant puis un chiffre de 01 à 20

appuyez sur , ou .

Le nom s’affiche.

3 - Appuyez sur pour effacer la mémoire.

4 - Procédez comme décrit page 9 (à partir de 3 -) pour

enregistrer les nouvelles mémoires.

Consulter les mémoires indirectes

1 - Appuyez sur puis tapez le n° d’une mémoire (01 à 20).

Le nom s’affiche puis, après 3 secondes, le numéro.

2 - Appuyez sur

ou sur

pour faire défiler les autres

mémoires.

Lorsqu’une mémoire est affichée, vous pouvez appeler le

correspondant en appuyant sur ou en décrochant le combiné.

3- Appuyez sur pour arrêter la consultation.

Consulter les mémoires directes

1 - Appuyez directement sur , ou .

Lorsqu’une mémoire est affichée, vous pouvez appeler le

correspondant en appuyant sur ou en décrochant le combiné.

2 - Appuyez sur pour arrêter la consultation.

Appeler une mémoire

1 - Décrochez le combiné ou appuyez sur .

2 - Appuyez sur puis tapez le n° d’une mémoire (01 à 20)

ou appuyez directement sur , ou .

La ligne est prise et le numéro est composé automatiquement.

Effacer une mémoire

Lorsqu’une mémoire est affichée,

1 - appuyez sur pour effacer la mémoire.

2 - Appuyez sur puis sur pour confirmer.

Le contenu de la mémoire est effacé.

MODIFIER, CONSULTER, APPELER

EFFACER UNE MEMOIRE

MNPS8592XAA.qxd 6/12/00 10:25 Page 10

PAGE 11

Si votre M220E est directement raccordé sur le réseau

public : il vous permet d’utiliser les services proposés par les

Opérateurs, pour la plupart accessibles par abonnement.

Identification de l’appelant*

Le service d’identification de l’appelant, permet de connaître

l’identité de l’appelant (numéro ou éventuellement nom) avant

d’entrer en communication avec celui-ci.

Si vous êtes abonné à l’identification de l’appelant, au premier

appel, l’horloge s’affiche ; la mise à jour des heure et date est automa-

tique.

• Dès qu’il sonne, l’écran affiche le numéro de votre corres-

pondant.

• Lorsque le correspondant appartient au répertoire, l’écran

affiche son nom et son numéro alternativement.

• Lorsque le correspondant a souhaité protéger son identité,

l’afficheur indique “xxxxxxx”.

• Lorsque le correspondant n’est pas reconnu (appel de

l’étranger, ou central non équipé de ce service) l’afficheur

indique “Inconnu”.

• Lorsqu’un incident s’est produit dans l’identification du numé-

ro d’un appelant, l’afficheur n’indique rien.

Remarque : Si ce problème devait se reproduire fréquem-

ment, contactez votre Opérateur.

Les appels non identifiés, ne sont pas mémorisés dans le

journal (voir page 12).

* Fonction nécessitant un abonnement complémentaire auprès de votre Opérateur

UTILISATION SUR RESEAU PUBLIC

NEW TOTAL

INCONNU

NEW TOTAL

FRANCAIS

NEW TOTAL

0298767000

NEW TOTAL

xxxxxxx

NEW TOTAL

MATRA

MNPS8592XAA.qxd 6/12/00 10:25 Page 11

Indice

Lingue:

Altri manuali Nortel Telefono

Nortel

Nortel Companion C3060 Manuale utente

Nortel

Nortel Meridian M3904 Manuale utente

Nortel

Nortel Meridian Meridian 1 Manuale utente

Nortel

Nortel Enterprise Edge CAPN Manuale elenco delle parti

Nortel

Nortel DMS-100 Series Manuale utente

Nortel

Nortel M2016S Secure Set Manuale utente

Nortel

Nortel Enterprise Edge M7208N Manuale elenco delle parti

Nortel

Nortel Meridian 9417 Manuale utente

Nortel

Nortel Norstar ICS Scheda tecnica

Nortel

Nortel M3905 Call Center Manuale utente

Nortel

Nortel m3900 series Istruzioni per l'uso e l'installazione

Nortel

Nortel Enterprise Edge M7208 Manuale elenco delle parti

Nortel

Nortel CallPilot 150 Manuale di istruzioni

Nortel

Nortel P0609347 02 Manuale utente

Nortel

Nortel Meridian M3902 Manuale utente

Nortel

Nortel QPC472 Manuale utente

Nortel

Nortel Call Center Telephone Manuale di istruzioni

Nortel

Nortel Enterprise Edge 2.0 Messaging Manuale utente

Nortel

Nortel Enterprise Edge M7208 Manuale utente

Nortel

Nortel Norstar T7316E Manuale utente

Nortel

Nortel DMS-100 Series Manuale utente

Nortel

Nortel T7316 Manuale elenco delle parti

Nortel

Nortel i2004 Manuale utente

Nortel

Nortel T7316 Manuale elenco delle parti

Manuali Telefono popolari di altre marche

GE 2-9480 Manuale utente

Geemarc

Geemarc PHOTOPHONE 155 Manuale utente

D-Link

D-Link DWR-720/PW Manuale utente

Interquartz

Interquartz Gemini IQ333 Manuale utente

SSS Siedle

SSS Siedle HT 840-0 Manuale utente

Motorola

Motorola TITANIUM Manuale utente

Panasonic

Panasonic ICX Manuale utente

LG H870DS Manuale utente

Samsung

Samsung GT-I9500 Manuale utente

AT&T

AT&T Trimline 205 Manuale utente

Selta

Selta zenyth 600 Manuale utente

Doro

Doro AFTI 20 Manuale utente

UNIQCELL

UNIQCELL A1 Manuale utente

Panasonic

Panasonic KX Series Manuale utente

Jabra

Jabra SP5050 - Bluetooth hands-free Speakerphone Manuale utente

BT Decor 425 Manuale utente

NEC

NEC SV8500 Manuale utente

Teledex

Teledex PEARL Manuale utente
