Num'axes NGPIEACC038 Manuale utente
Guide panneau solaire 12 V –Ind. A –Octobre 2020 1/60

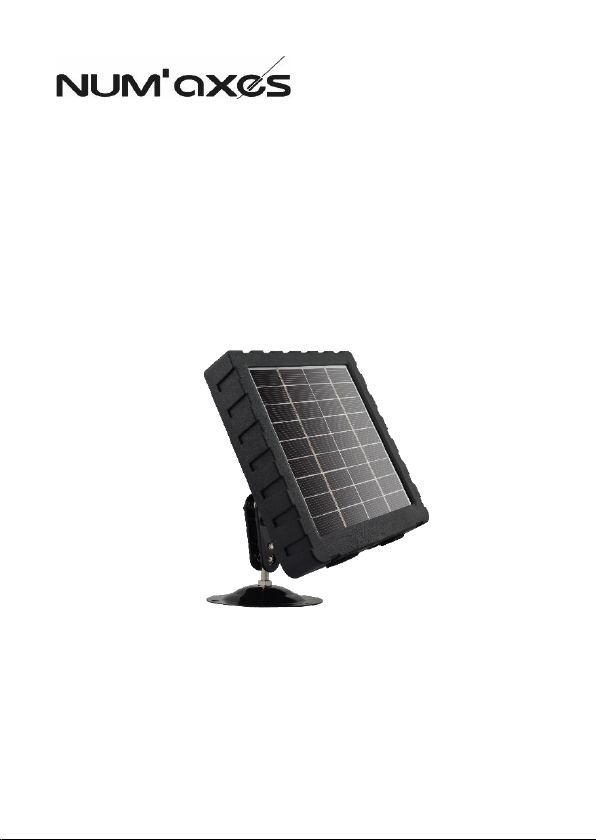

Panneau solaire 12 V avec batterie intégrée
12V solar panel with built-in battery
Panel solar 12 V con batería interna
Solarpanel 12 V mit integriertem Akku
Pannello solare 12 V con batteria integrata
Réf. NGPIEACC038
Guide d’utilisation ........................................................................ 2
User’s guide ............................................................................... 14
Manual de instrucciones ............................................................ 25
Gebrauchsanleitung ................................................................... 37
Manuale d’uso ........................................................................... 49
Guide panneau solaire 12 V –Ind. A –Octobre 2020 2/60
GUIDE D’UTILISATION
Nous vous remercions d’avoir choisi un produit de la
gamme NUM’AXES. Avant d’installer et d’utiliser votre
produit, lisez attentivement les explications de ce guide
que vous conserverez pour toute référence ultérieure.
Le panneau solaire NGPIEACC038 est spécialement adapté
pour les modèles de pièges photographiques NUM’AXES
suivants : PIE1023, PIE1037, PIE1046, PIE1051 et PIE1052.
Si vous utilisez le panneau solaire avec d’autres appareils
que les pièges photographiques NUM’AXES PIE1023,
PIE1037, PIE1046, PIE1051 et PIE1052 vérifiez avec
attention leur guide d’utilisation et contactez le fournisseur
de l’appareil pour vous assurer de sa compatibilité avec le
panneau solaire avant de les connecter. NUM’AXES ne
pourra être tenu pour responsable des dommages qui
pourraient survenir en cas de mauvaise utilisation du
produit.
Guide panneau solaire 12 V –Ind. A –Octobre 2020 3/60
•Composition du produit
−1 panneau solaire
−1 câble de sortie
−1 système de fixation
−1 sangle de fixation
−1 bloc d’alimentation
Guide panneau solaire 12 V –Ind. A –Octobre 2020 4/60
•Présentation du produit
Entrée (IN)
12 V
Sortie (OUT)
12 V
ATTENTION
Le côté sur lequel se branchent les câbles doit
toujours être positionné vers le bas, ceci afin
d’éviter tous dégâts dus à l’eau en cas de pluie.
Bouton Marche/Arrêt
Guide panneau solaire 12 V –Ind. A –Octobre 2020 5/60
•Caractéristiques techniques
Batterie intégré
7,4 V / 1500 mAh
Puissance de sortie
maximale du
panneau solaire
2 W
Tension de sortie
12 V
Courant de sortie
maximum
1600 mA
Méthodes
de charge
1. Grâce à l’énergie solaire
2. Grâce au bloc d’alimentation
fourni
Bloc d’alimentation
Entrée :
100-240 V ~50/60 Hz 0,8 A
Sortie : 12 V 2 A 24 W
Etanchéité
IP54
Température de
fonctionnement
Entre -30°C et +70°C
Taux d’humidité de
fonctionnement
Entre 5% et 95%
Dimensions du
panneau solaire
H 157 x L 141 x P 27 mm
Guide panneau solaire 12 V –Ind. A –Octobre 2020 6/60
•Connexion du panneau solaire au piège
photographique
Branchez l’une des extrémités du câble de sortie à la prise
de sortie du panneau solaire (OUT) puis branchez l’autre
extrémité du câble à la prise d’alimentation externe de
votre piège photographique NUM’AXES. Appuyez sur le
bouton ON/OFF du panneau solaire pour le mettre en
marche.
Si la batterie interne du panneau solaire est chargée, le
piège photographique sera immédiatement alimenté.
Il est fortement recommandé d’installer des piles dans le
piège photographique même quand celui-ci est connecté au
panneau solaire. Sinon, le piège photographique pourrait
s’arrêter de fonctionner à cause d’un manque d’énergie. En
cas d’usage intensif du piège, la batterie du panneau solaire
pourrait ne pas se charger suffisamment vite et, par
conséquent, il n’est pas idéal d’utiliser le panneau solaire
seul sans les piles.
•Charge de la batterie du panneau solaire
Il est important de charger complètement la batterie
interne avant d’utiliser le panneau solaire. Nous vous
encourageons à charger la batterie dès l’achat.
Guide panneau solaire 12 V –Ind. A –Octobre 2020 7/60
La batterie peut être chargée grâce à l’énergie solaire ou à
l’aide du bloc d’alimentation fourni.
‒Charge grâce à l’énergie solaire
Pour obtenir les meilleurs résultats, placez le panneau
solaire à la lumière directe. La qualité de la lumière joue un
grand rôle dans la rapidité de chargement de la batterie. En
cas de ciel nuageux, le temps de charge sera plus long. Plus
la lumière est intense, plus la charge est rapide.
‒Charge sur secteur avec le bloc d’alimentation fourni
Connectez le bloc d’alimentation à la prise d’entrée du
panneau solaire (IN) puis branchez-le à une prise secteur
pour commencer le chargement.
N’utilisez pas d’autre bloc d’alimentation que celui qui
vous a été fourni avec le panneau solaire pour recharger la
batterie interne.
•Installation
Ajustez l’angle du support de fixation de façon à ce que le
panneau solaire soit face au soleil. Généralement dans
l’hémisphère nord, cela signifie que le panneau est face au
sud. Pour une performance maximale, assurez-vous que le
panneau est face au sud, à un emplacement non ombragé
et idéalement avec une inclinaison de 45 degrés. Ceci
Guide panneau solaire 12 V –Ind. A –Octobre 2020 8/60
évitera que vous ayez à changer l’orientation du panneau à
chaque saison et assurera une efficacité constante.
Cependant, veuillez noter que l’orientation idéale dépend
de la situation spécifique du lieu d’installation.
N’installez pas le panneau solaire à un emplacement où la
lumière du soleil risque d’être empêchée d’atteindre le
panneau.
•Précautions d’emploi
−Cet appareil peut être utilisé par des enfants âgés d’au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s’ils (si elles)
sont correctement surveillé(e)s ou si des instructions
relatives à l’utilisation de l’appareil en toute sécurité
leur ont été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien par l’usager ne
doivent pas être effectués par des enfants sans
surveillance.
−Vous devez charger complètement la batterie au moins
une fois tous les trois mois notamment quand vous
n’utilisez pas le produit pendant une longue période.
−Ne nettoyez pas le panneau solaire avec des liquides
volatiles tels que diluant ou benzine ou avec des
Guide panneau solaire 12 V –Ind. A –Octobre 2020 9/60
détergents forts. Utilisez un chiffon doux légèrement
humidifié avec de l’eau.
−Ne griffez pas la surface du panneau solaire avec un
objet pointu.
−Ne faites pas tomber le panneau solaire.
−Ne tentez pas d’ouvrir, de démonter ou de réparer le
panneau solaire.
−N’ouvrez pas le panneau solaire pour effectuer des
réparations. Ceci pourrait causer de sérieux dommages
à l’appareil et annulerait votre garantie.
−N’exposez pas le panneau solaire à une chaleur extrême,
comme par exemple en le laissant sur le tableau de bord
d’un véhicule par temps chaud.
−Gardez le panneau solaire éloigné du feu.
−Pour charger la batterie interne, n’utilisez pas d’autre
bloc d’alimentation que celui qui vous a été fourni lors
de l’achat du panneau solaire.
−Ne « surchargez » pas l’appareil. Déconnectez-le dès
que la charge est complète.
−Si vous rechargez la batterie à l’aide de l’adaptateur
secteur, ne laissez pas le panneau solaire branché toute
la nuit car cela pourrait endommager la batterie.
−Stockez l’appareil dans un endroit à l’abri de la
poussière, de l’humidité et des températures extrêmes.
−Utilisez l’appareil uniquement avec les sources d’énergie
recommandées.
Guide panneau solaire 12 V –Ind. A –Octobre 2020 10/60
−Quand vous ne l’utilisez pas, déconnectez-le des sources
d’énergie.
•En cas de dysfonctionnement
Avant d’attribuer une panne à l’appareil, prenez soin de
relire ce guide et assurez-vous que le problème n’est pas dû
à une erreur d’utilisation.
Si le problème persiste, appelez le service après-vente
NUM’AXES au 02 38 63 64 40. Avec l’aide de nos
techniciens, de nombreux problèmes peuvent être résolus
par téléphone.
Selon l’ampleur du dysfonctionnement, vous devrez peut-
être retourner votre produit au service après-vente
NUM’AXES afin qu’il soit réparé et testé.
Ne retournez pas votre produit à votre distributeur.
Retournez-le à l’adresse suivante :
NUM’AXES – Service après-vente
Z.A.C. des Aulnaies –745 rue de la Bergeresse –C.S. 30157
45161 OLIVET CEDEX –FRANCE
Pour toutes réparations, le service après-vente NUM’AXES
a impérativement besoin :
−de votre produit complet
−de la preuve d’achat (facture ou ticket de caisse)
Indice
