Numatic HZQ 190 Istruzioni per il montaggio

HZQ

190, 200, 250, 350, 370,

450, 570, 750, 900

HZDQ

450, 570, 750, 900

Hazardous Dust Machines

Original Instructions

Warning! Read instructions before using machine

Operator Instruction Manual

231844 Page 2 of 24 (A10)

HZQ 190 BB 17 NVM 1CH

HZQ 200 BB 17 NVM 1CH

HZQ 250 BB 17 NVM 1CH

HZQ 350 BB 18 NVM 2BH

HZQ 370 BB 18 NVM 2BH

HZQ 450 BB 19 NVM 3AH

HZQ 570 BB 19 NVM 3BH / NVM 3BM

HZQ 750 BB 20 NVM 4BH / NVM 4BM

HZQ 900 BB 20 NVM 4BH / NVM 4BM

HZDQ 45 0 BB 19 NVM 3AH

HZDQ 570 BB 19 NVM 3BH / NVM 3BM

HZDQ 750 BB 20 NVM 4BH / NVM 4BM

HZDQ 900 BB 20 NVM 4BH / NVM 4BM

Machine, Kits and Bags.

NVM 1CH = HepaFlo Bags

NVM 2BH = HepaFlo Bags

NVM 3AH = HepaFlo Bags

NVM 3BH = HepaFlo Bags

NVM 4BH = HepaFlo Bags

HepaFlo Bag + Permatex Filter

NVM 3BM = MicroFlo Bags

NVM 4BM = MicroFlo Bags

MicroFlo Bag + MicroTex Filter

231844 Page 3 of 24 (A10)

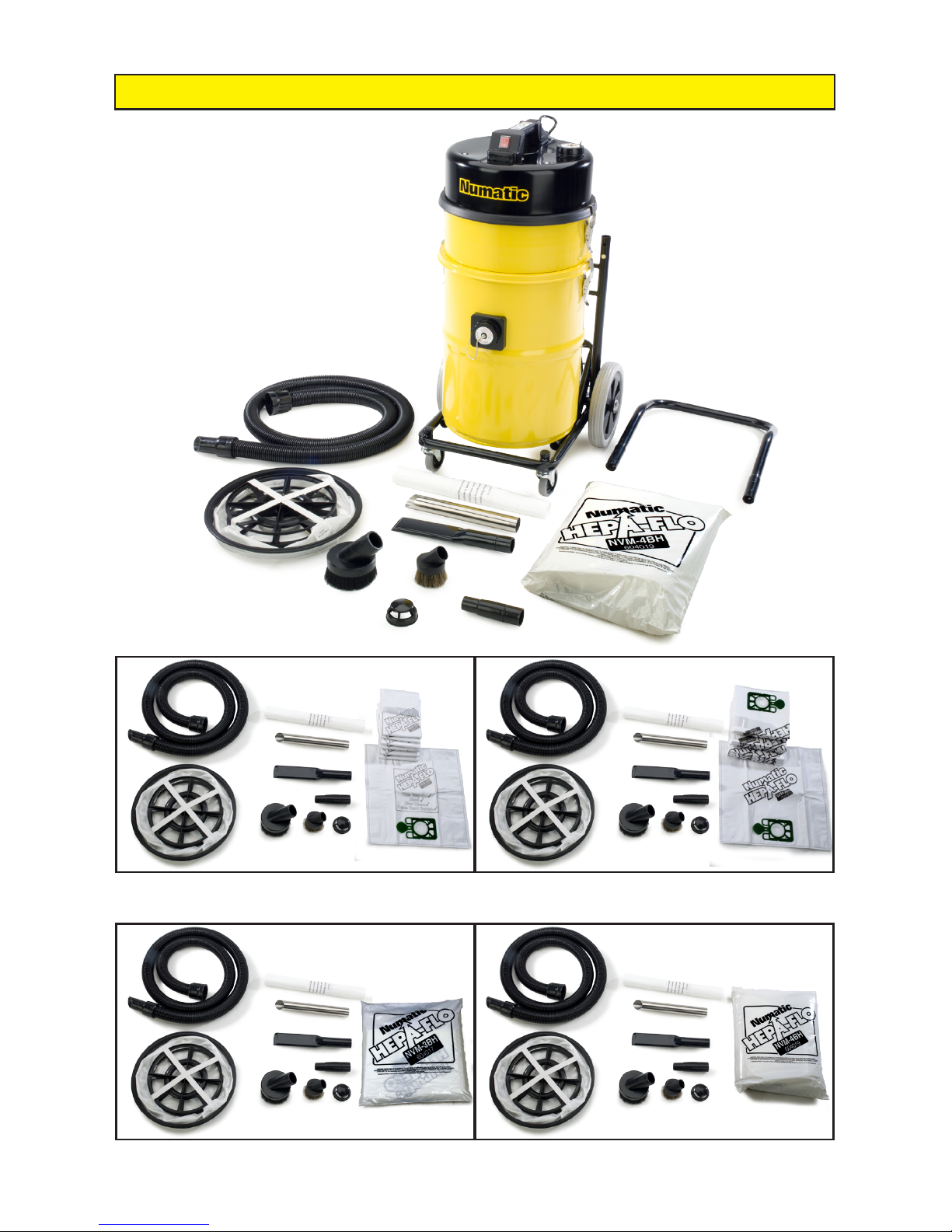

BB 17 BB 18

BB 19 BB 20

Contents / Kits BB17 / BB 18 / BB19 / BB20

231844 Page 4 of 24 (A10)

HZQ 350

HZQ 450

HZQ 750

HZDQ 450

HZDQ 750

4 x 10mm

X 4

Handle Assembly, 350, 450, 750

231844 Page 5 of 24 (A10)

Handle Assembly, 900

X 4

231844 Page 6 of 24 (A10)

Fitting the bag

231844 Page 7 of 24 (A10)

Fitting the hose, Fitting the air seperator

231844 Page 8 of 24 (A10)

Moving the machine.

231844 Page 9 of 24 (A10)

Changing the bag, cleaning the lter (REF Page 15)

231844 Page 10 of 24 (A10)

Cause Solution

Dust caps still tted Remove the caps.

Blocked hose Unblock the hose.

Bag full Remove and replace

Cloth lter clogged Remove and replace, clean dirty lter by

vacuuming.

Hepa cartridge clogged Replace, seek advice from an instructed

person or manufacturer.

Variant Simplex Duplex

Model HZQ

190, 200, 250, 350,

450, 570, 750, 900

HZDQ

450, 570, 750, 900

Classication TYPE H TYPE H

Voltage 115 / 120 / 230V 115 / 120 / 230V

Frequency 50 - 60Hz 50 - 60Hz

Power rating 1200W MAX

1000 IEC

2400W MAX

2000 IEC

Sound Pressure 68 - 72dB(A) to IEC 60704-2-1

+/- 0.2dB(A)

72 - 78dB(A) to IEC 60704-2-1

+/- 0.2dB(A)

Low ow operation 16L/sec (0.96m3/min) 22L/sec (1.32m3/min)

(NB 16L sec corresponds to an airspeed of 20m/sec in a 32mm pipe)

(NB 22L sec corresponds to an airspeed of 20m/sec in a 38mm pipe)

Low Flow Indicator

This appliance is tted with a low ow indicator to show that air ow has reduced.

In the event of the indicator light ashing, check the following:-
