Oki CX3641 MFP Manuale utente
22
No comience la instalación
de este dispositivo
antes de leer toda
la Guía de Instalación.
Más adelante se dan
importantes advertencias
sobre seguridad.
CX3641 MFP Warning Icon.jpg
3

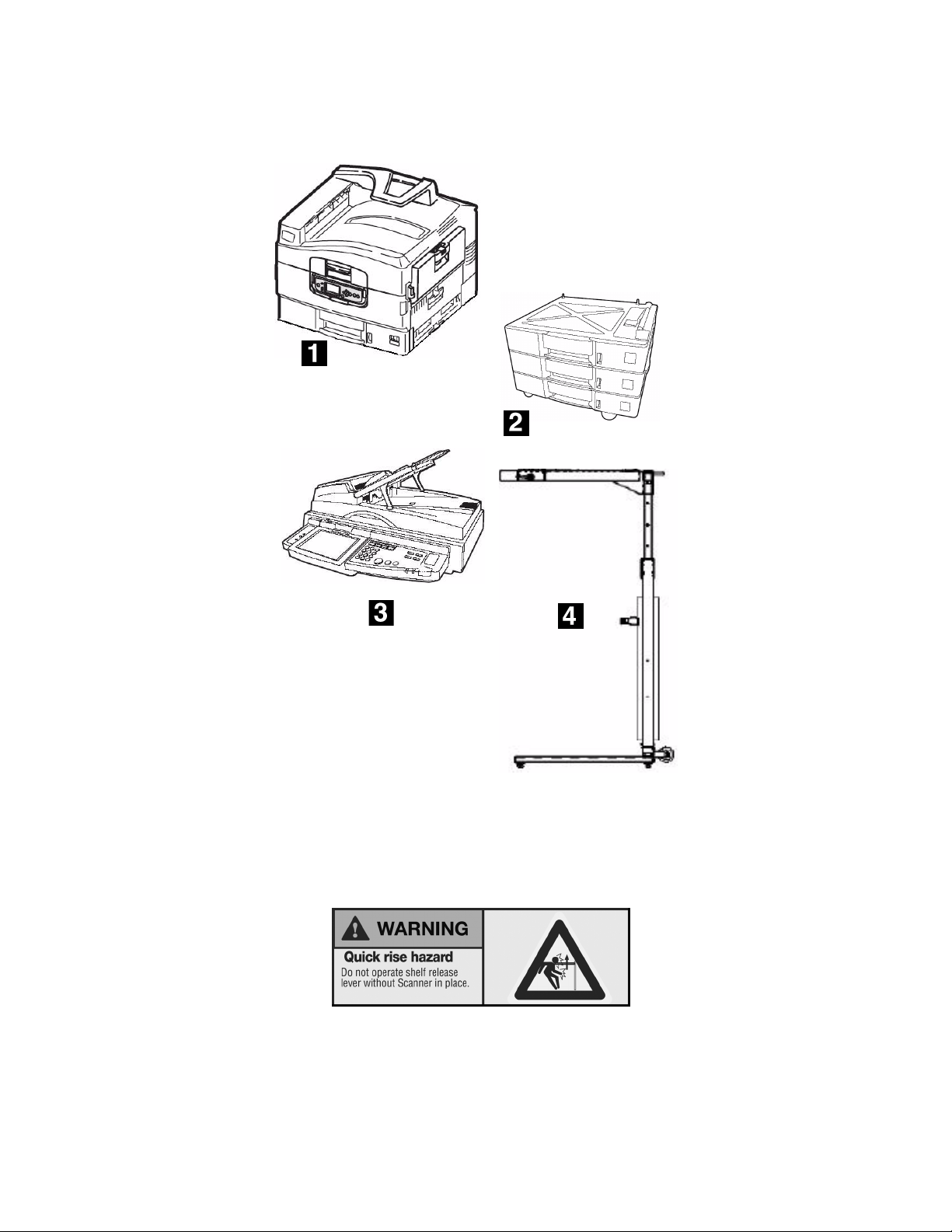

Generalidades
La Configuración A del modelo CX3641 MFP consta de cuatro unidades:
1
Impresora
2
Alimentador de Alta Capacidad (HCF)
3
Escáner
4
Pedestal
CX3641 MFP
4
Requisitos básicos
Espacio
Especificaciones eléctricas:
Voltaje: 110-127 VAC, 60 Hz
Consumo de energía, en funcionamiento:
•1.500 W máximo
•750 W típico
Especificaciones ambientales:
Temperatura: 50-90°F (10-32°C)
Humedad: 20-80% HR
Ensamblaje
El ensamblaje se compone de los siguientes
pasos:
Paso 1: Instalar la impresora sobre su soporte:
• Alimentador de Alta Capacidad
Paso 2: Preparar la impresora
Paso 3: Ensamblar el pedestal
Paso 4: Montar el escáner sobre el pedestal y
fijarlo al entrepaño
Paso 5: Hacer las conexiones del escáner
Paso 6: Fijar la impresora al pedestal
Paso 7: Finalizar la instalación
Paso 8: Conectar a la red
Paso 9: Instalar el software
Altura mínima 72 pulgadas (1,83 m)
Anchura mínima
•estándar
• Con el Acabador
opcional
78 pulgadas (1,98 m)
109 pulgadas (2,77 m)
Profundidad mínima 73 pulgadas (1,85 m)
NOTA

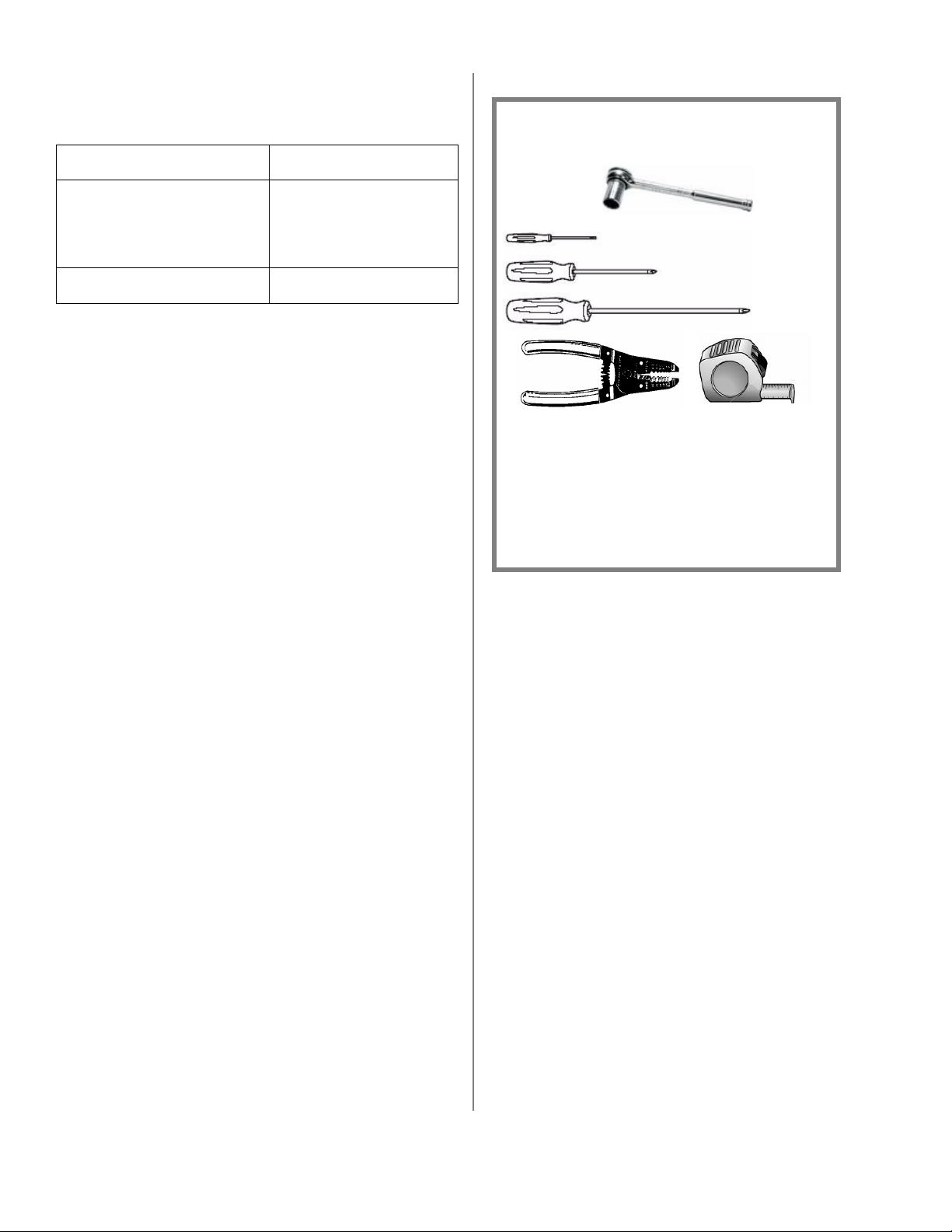

Necesitará las siguientes herramientas para
ensamblar la unidad:
> Llave de tuerca de 13 mm
> Atornillador de punta normal
> Atornillador Philip con punta pequeña
> Atornillador Philip con punta grande
> Cinta métrica
> Alicate de corte
Screwdrv
5
Step 1: Instalar la impresora
sobre su soporte

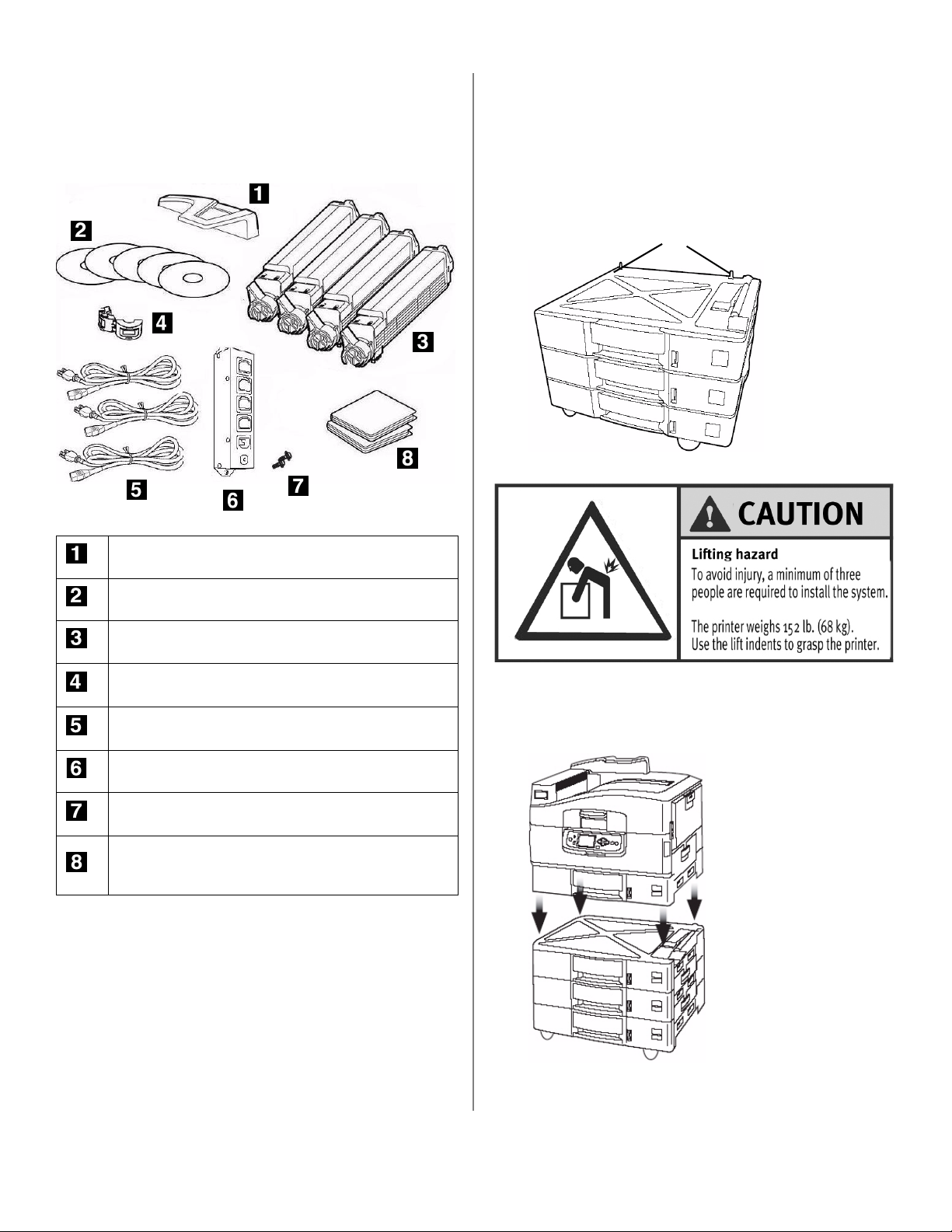

Alimentador de Alta Capacidad
1.
Desempaque el Alimentador de Alta Capacidad
(HCF) y retire todas las cintas adhesivas y demás
material protector.
2.
Desempaque la impresora y retire las cintas
protectoras.
3.
Tome nota de la ubicación de las espigas (
1
) del
HCF:
4.
Coloque la impresora sobre el HCF, alineando los
agujeros en la parte inferior de la impresora con
las espigas de”l HCF.
5.
Vea el punto “Paso 2 Preparar la impresora” en
page 6.
Accesorios que se encuentran en la caja
de la impresora
Limitador de papel
4 CDs
Cartuchos de tóner
3 Núcleos de ferrita para las conexiones de la red,
UB y cable LINE
3 Cables de alimentación de energía (impresora,
escáner, unidad principal)
Barra de extensión
2 Tornillos para fijar la barra de extensión al
pedestal
4 Bolsas protectoras contra la luz (para guardar los
cilindros temporalmente cuando están fuera de la
impresora)
1
6
Step 2:Preparar la impresora
1.
Colocación de papel en las bandejas.
a. Saque la bandeja.
b. Apriete las palancas para liberar las guías de
papel y separe las guías.
c. Retire el material de empaque colorido.
d. Coloque las guías (a, b) de acuerdo al
tamaño del papel y cargue el papel en la
bandeja. Nota: El tamaño predeterminado es
carta, alimentado por su lado largo.
e.
Cierre la bandeja.
2.
Coloque el Limitador de Papel con el broche de
presión sobre la impresora.
3.
Abra la cubierta de la impresora.
CX3641
MFP
CX3641
MFP
7

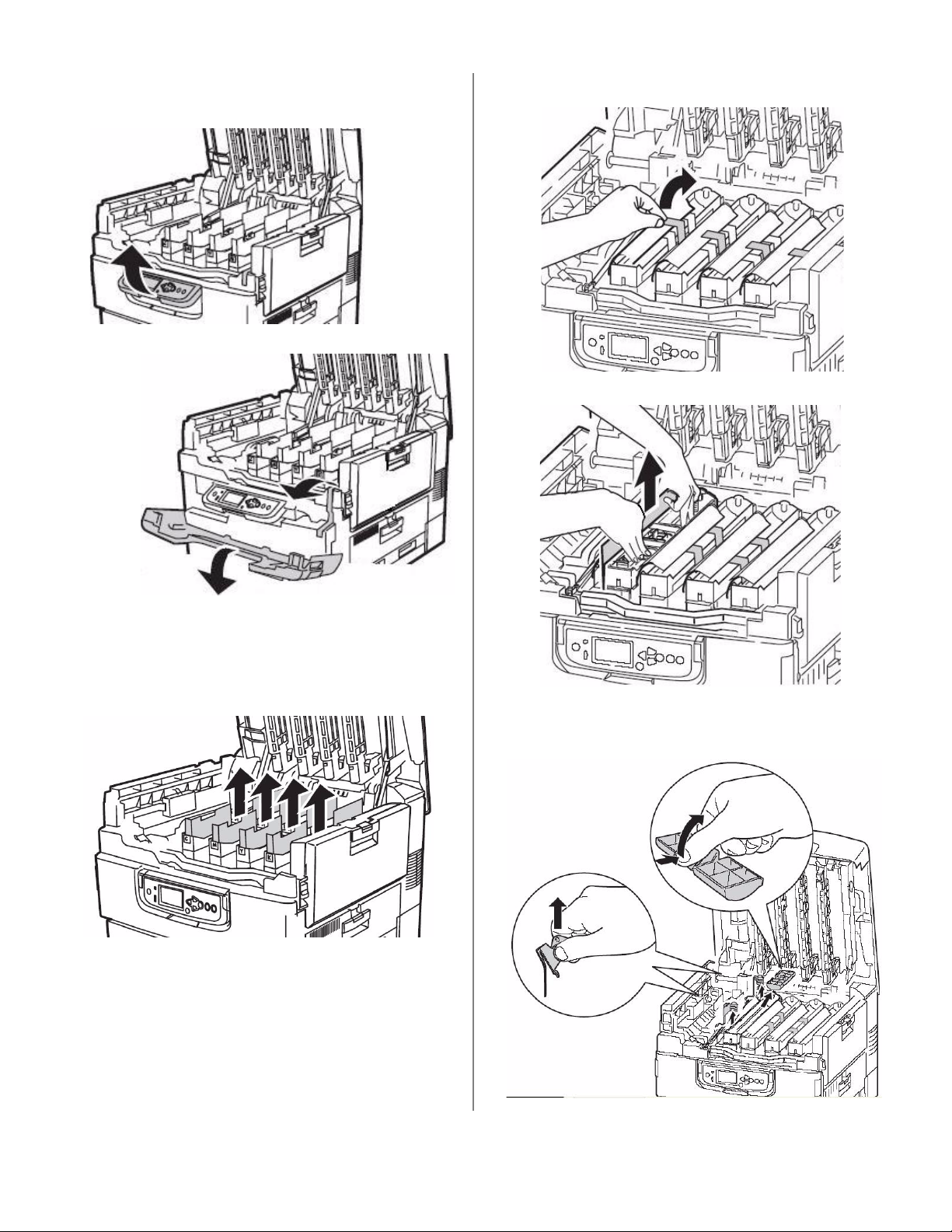

4.
Abra la tapa del panel del operador, abra la tapa
delantera y retire la cinta protectora. Cierre la
tapa delantera.
5.
Retire las piezas protectoras coloridas del cilindro
de imagen.
6.
Retire la cinta y hojas protectoras de cada uno de
los cilindros.
7.
Retire los seguros y sellos de cada uno de los
cilindros.
8
8.
Haga lo siguiente con cada uno de los cartuchos
de tóner:
a. Sacuda el cartucho de tóner de un lado a
otro para distribuir el tóner en forma pareja.
b. Retire la cinta protectora y coloque el
cartucho en el cilindro del color
correspondiente en la impresora.
c. Asegure el cartucho de tóner con la palanca.
9.
Cierre la tapa superior.
10.
Retire la cinta protectora de la parte posterior de
la Guía de Referencia Rápida y pegue la guía en la
impresora.
CX3641 MFP 26.jpg
9
Step 3: Ensamblar el pedestal
Accesorios que se encuentran
en la caja del pedestal
1.
Desempaque el pedestal y retire todo el material/
cintas de protección.
CX3641 MFP 99.jpg
8 Tornillos con arandelas de seguridad y arandelas
planas para las patas del pedestal
2 Tornillos con arandelas de seguridad y arandelas
planas para sujetar los ganchos de cables.
2 Tornillos con arandelas de seguridad y arandelas
planas para sujetar la parte inferior de los soportes
de la impresora.
2 Tornillos de apriete manual para fijar la impresora
a los soportes tope.
4 Tornillos pequeños con arandelas de seguridad y
arandelas planas para sujetar la parte superior de
los soportes de la impresora.
16 Tornillos tamaño mediano con arandelas de
seguridad y arandelas planas
2 clips para cables para sujetar el cable DCD (ver
“Accesorios que se encuentran en la caja del
escáner”“Accesorios que se encuentran en la caja
del escáner” on page 14) al pedestal.
2 Soportes tope
3 Cintillas de unión (para asegurar el cableado)
2 Soportes de la impresora
2 Tapas de goma
2 Topes de gomaespuma
10

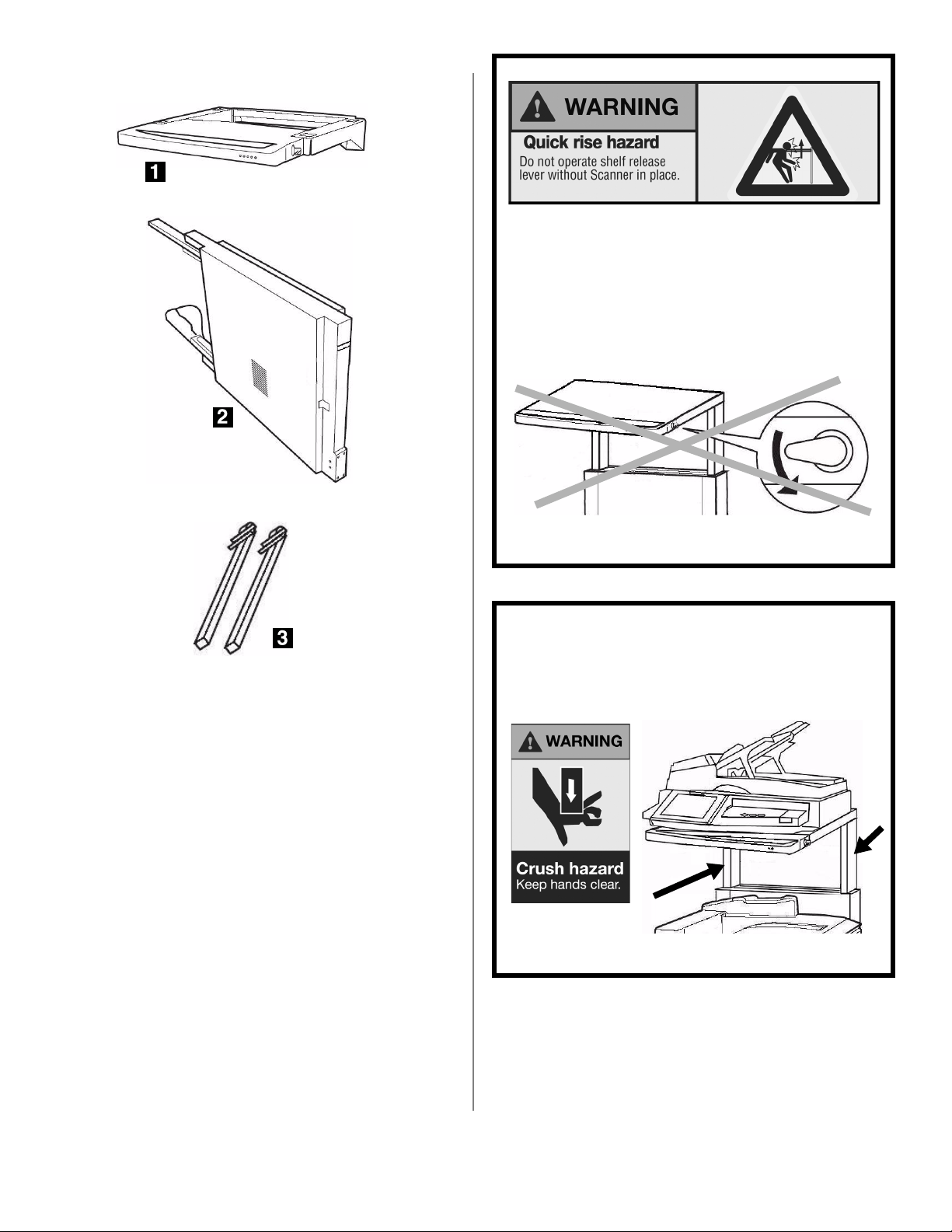

Partes del pedestal:
• Entrepaño para el escáner (1)
• Estructura del pedestal con sus postes (2)
• Dos patas con ruedecillas (3)
El pedestal tiene componentes cilíndricos para
deslizar el entrepaño hacia arriba y abajo. Tenga
mucho cuidado durante el ensamblaje del pedestal.
JAMÁS SUBA O BAJE EL ENTREPAÑO SI EL
ESCÁNER NO ESTÁ ATORNILLADO AL
MISMO.
Si el entrepaño no tiene el peso del
escáner, podría deslizarse rápidamente y
lesionarlo gravemente.
PARA EVITAR LASTIMARSE LOS DEDOS,
MANTENGA LAS MANOS LEJOS DE LOS
PIVOTES EN LA PARTE POSTERIOR DEL
PEDESTAL DEL ESCÁNER CUANDO
DESLICE EL ENTREPAÑO HACIA ABAJO.
