Olympia NC 451 Manuale utente
DAc Banknotenzählgerät mit Echtheitsprüfung
Giu Bank Note Counter with Validation Function
FBc Compteuse de billets de banque avec
fonctions détection
nB Bankbiljetten-telapparaat met
controlefuncties
Ic Contabanconote con funzioni di verifica
EContadora de billetes con funciones de
comprobación
gΣυσκευή καταμέτρησης χαρτονομισμάτων με
έλεγχο γνησιότητας
NC 451 / NC 452
2DAc
DEUTSCH
Bedienungsanleitung
Bitte lesen und beach
ten Sie die nach
folgenden Informationen und
bewahren Sie diese Be
dienungsanleitung zum
Nachschlagen auf!
Sicherheitshinweise
WARNUNG!
• Erstickungsgefahr durch Kleinteile,
Verpackungs- und Schutzfolien!
ÆHalten Sie Kinder vom Produkt und
dessen Verpackung fern!
VORSICHT!
• Gefahr durch Einzugsrollen!
ÆFinger, Haare usw. vom Einzug fern
halten.
• Stolpergefahr durch unsachgemäß
verlegte Kabel!
ÆVerlegen Sie Kabel so, dass niemand
darüber stolpern kann.
ACHTUNG!
• Drohende Sachschäden!
ÆKeine Fremdkörper wie Büro
klammern, Gummibänder usw. in den
Einzug gelangen lassen.
ÆUmwelteinflüsse wie z. B. Rauch,
Staub, Erschütterungen, Chemikalien,
Feuchtigkeit, Hitze oder direkte
Sonneneinstrahlung vermeiden.
ÆReparaturen nur von Fachpersonal
durchführen lassen.
Bestimmungsgemäß
verwenden
Das Banknotenzählgerät mit Prüf
funktionen –im Folgenden Banknoten
zählgerät –dient der Zählung von Bank
noten. Jede andere Verwendung gilt als
nicht bestimmungsgemäß. Eigenmächtige
Veränderungen oder Umbauten sind nicht
zulässig.
Öffnen Sie das Banknotenzählgerät in
keinem Fall selbst und führen Sie keine
eigenen Reparaturversuche durch.
Dieses Banknotenzählgerät prüft zwei der
möglichen Merkmale der Banknoten
(ultraviolette Merkmale und magnetische
Merkmale). Sollten andere Merkmale ge
fälscht sein oder fehlen, kann dieses
Banknotenzählgerät diese Banknoten
nicht als kritisch erkennen. Auch echte
Banknoten können aufgrund von
Verschmutzung oder anderer äußerer Ein
wirkungen als fehlerhaft erkannt werden.
Prüfen Sie fehlerhafte Banknoten deshalb
mehrfach und wenden Sie sich im
Zweifelsfall an Ihr Bankinstitut.
Lieferumfang
NC 451
• Banknotenzählgerät NC 451
• Bürste
• Bedienungsanleitung
NC 452
• Banknotenzählgerät NC 452
• Bürste
• Externes Netzteil
• Bedienungsanleitung
Darstellungen und Schreib
weisen
Auszuführende Aktion
Ergebnis der Aktion
Hilfreiche Information
3
DAc

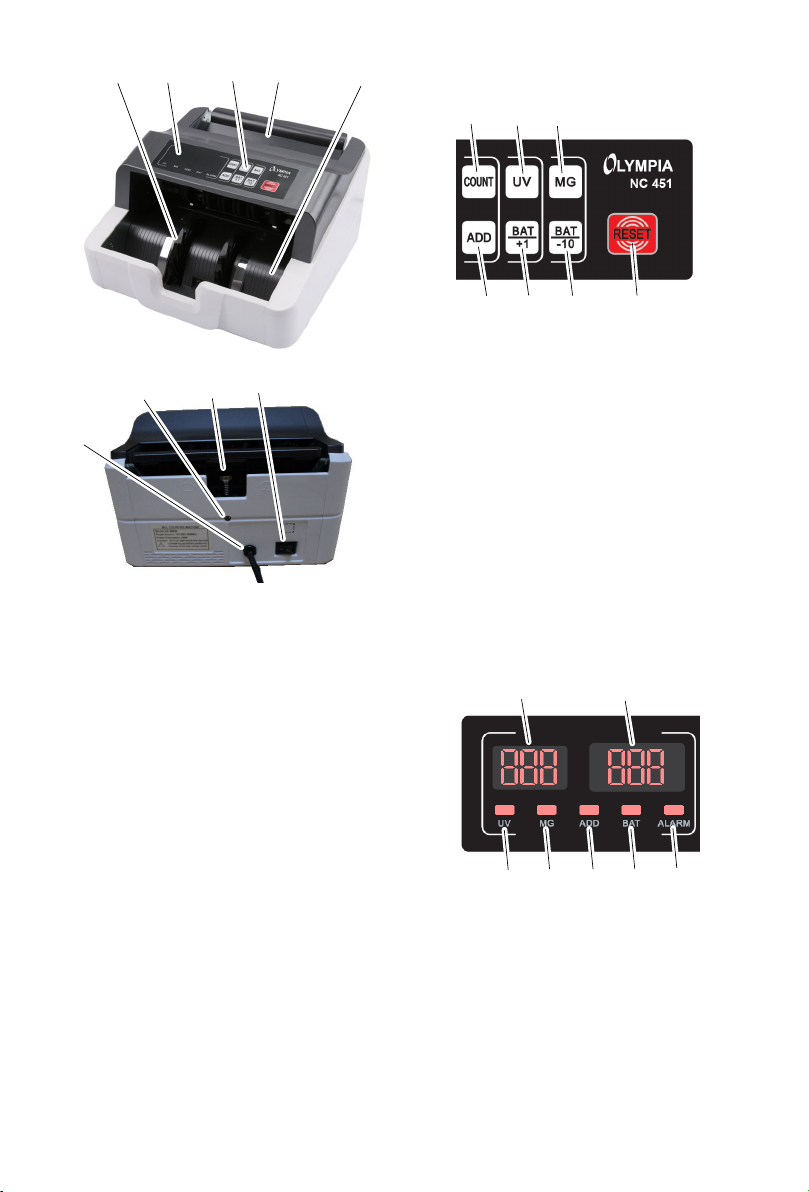

Bedienelemente
23
4
15
78
6
9
1 Fächerrad
2 Display (linke und rechte Anzeige)
3 Tastenfeld
4 Einlegefach
5 Ausgabefach
6NC 451 Netzstecker
NC 452 Stromanschluss für externes
Netzteil (nicht abgebildet)
7 Sicherungsschraube
8 Einstellschraube
9 Schalter Ein/Aus
Tastenfeld
Die Abbildung zeigt das Tastenfeld [3]
des Banknotenzählgeräts.
10 11 12
13
14
1516
10 COUNT = Zählung ohne Sensoren zu
aktivieren/deaktivieren
11 UV = Ultraviolettprüfung aktivieren/de
aktivieren
12 MG = Magnetprüfung aktivieren/de
aktivieren
13 RESET = aktuelles Ergebnis löschen
14 BAT -10 = Funktion für Bündeln (An
zahl verringern um 10)
15 BAT +1 = Funktion für Bündeln (Anzahl
erhöhen um 1)
16 ADD = Addieren aktivieren/deaktivieren
Display
Die Abbildung zeigt das Display [2] wäh
rend der Selbstdiagnose.
17 18
19
20
2122
23
17 Ergebnis der vorherigen Zählung oder
voreingestellte Anzahl für Banknoten
bündel
18 Anzahl der Banknoten
19 ALARM = Fehler entdeckt
20 BAT = Bündeln aktiviert
21 ADD = Addieren aktiviert
22 MG = Magnetsensor aktiviert
23 UV = Ultraviolettsensor aktiviert
4DAc
Bedienung
Banknotenzählgerät anschließen
Wenn Sie das Banknotenzählgerät
längere Zeit nicht benutzen, trennen
Sie dieses vom Stromnetz.
NC 451
ÆSchließen Sie den Netzstecker [6] an
einer ordnungsgemäß installierten Steck
dose an.
NC 452
ÆVerbinden Sie das externe Netzteil mit
dem Stromanschluss [6] des Banknoten
zählgerät.
ÆSchließen Sie den Netzstecker an einer
ordnungsgemäß installierten Steckdose
an.
Banknotenzählgerät ein- und aus
schalten
Das Banknotenzählgerät wird mit einem
Schalter [9] auf der Rückseite ein- und
ausgeschaltet.
Nach dem Einschalten führt das Bank
notenzählgerät eine Selbstdiagnose
durch. Während der Selbstdiagnose er
scheint 888 bzw. 888 in den Anzeigen [17,
18]. Wenn die Selbstdiagnose ohne Feh
ler abgeschlossen wurde, erscheint X0 in
den Anzeigen [17, 18].
Wird ein Fehler festgestellt, wird dieser in
der rechten Anzeige [18] angezeigt (siehe
Fehlerbehebung).
Akkubetrieb
NC 452
Das Banknotenzählgerät kann wahlweise
am Stromnetz oder per Akku betrieben
werden.
Vor der ersten Verwendung im Akkube
trieb muss der Akku vollständig aufge
laden werden.
ÆVerbinden Sie das externe Netzteil mit
dem Stromanschluss [6] des Banknoten
zählgerät.
ÆSchließen Sie den Netzstecker an einer
ordnungsgemäß installierten Steckdose
an.
Die Ladezeit beträgt etwa 8 Stunden.
ÆZiehen Sie nach dem Ladevorgang das
externe Netzteil vom Stromanschluss [6]
des Banknotenzählgerät ab.
ÆZiehen Sie den Netzstecker von der
Steckdose ab.
ÊDas Banknotenzählgerät ist nun
portabel benutzbar.
5
DAc
Prüfungen
Prüfmerkmale auswählen
Wählen Sie vor dem Einlegen der Bank
noten aus, welche Merkmale (magnetisch
und/oder ultraviolett) geprüft werden
sollen.
ÆDrücken Sie die Taste MG [12].
ÊDer Magnetsensor zur Erkennung
magnetischer Farben wird aktiviert/de
aktiviert. Im Display wird MG [22] ange
zeigt.
ÆDrücken Sie die Taste UV [11].
ÊDer Ultraviolettsensor zur Erkennung
von UV-Anteilen wird aktiviert/deaktiviert.
Im Display wird UV [23] angezeigt.
Banknoten vorbereiten
Die besten Ergebnisse werden nach
einer Aufwärmphase von 3 Minuten
erzielt.
Starkes Umgebungslicht kann den Sensor
beeinflussen und zu fehlerhaften Ergeb
nissen führen.
Achten Sie auf folgende Punkte, um
Funktionsstörungen zu vermeiden.
CD
AB
ÆÜberprüfen Sie das Banknotenbündel
vor dem Einlegen auf Papierschnipsel,
Büroklammern, Gummibänder und andere
Fremdkörper und entfernen Sie diese (Ab
bildung A).
ÆLegen Sie keine beschädigten Bank
noten ein (Abbildung B).
ÆGlätten Sie zerknitterte und gefaltete
Banknoten, bevor Sie diese einlegen (Ab
bildung C/D).
ÆLegen Sie keine zusammenklebende
Banknoten in das Banknotenzählgerät ein.
ÆFächern Sie die Banknoten auf, um sie
voneinander zu lösen.
Banknoten einlegen
CD
AB
ÆVerschieben Sie die Banknoten im
Banknotenbündel so, dass die obere
Banknote tiefer liegt als die nächste.
Legen Sie die Banknoten in das Ein
legefach [4] (Abbildung A).
Oder
ÆLegen Sie das Banknotenbündel senk
recht in das Einlegefach [4] und drücken
das Banknotenbündel so nach hinten,
dass sich die Banknoten gegeneinander
verschieben (Abbildung B).
ÊDie Zählung startet automatisch.
Falsch eingelegte Banknoten wie in
Abbildung C undD führen zu einer
falschen Zählung oder einer Fehlfunktion.
Da sich die Sicherheitsmerkmale der
Banknoten auf beiden Seiten be
finden, führen Sie die Zählung für die si
chere Erkennung von kritischen Bank
noten von beiden Seiten durch.
6DAc
Funktionen
ÆWählen Sie die gewünschte Funktion
aus.
Zählen
Bei dieser Funktion wird die Anzahl der
Banknoten und je nach Einstellung der
Sensoren auch die Echtheit geprüft.
Während der Zählung wird die Anzahl der
Banknoten in der rechten Anzeige [18]
angezeigt.
Werden die gezählten Banknoten im Aus
gabefach [5] belassen, wird die Zählung
fortgeführt. Werden die gezählten Bank
noten aus dem Ausgabefach [5] genom
men und ein neuer Stapel Banknoten in
das Eingabefach eingelegt, beginnt die
Zählung wieder bei X0.
ÆDrücken Sie die Taste COUNT [10].
ÊDie Banknoten werden ohne Merkmal
prüfung (UV, MG) gezählt und im Aus
gabefach [5] abgelegt.
Addieren
Bei dieser Funktion, wird die Zählung wei
tergeführt, auch wenn die gezählten Bank
noten aus dem Ausgabefach [5] entnom
men wurden und anschließend neue
Banknotenbündel in das Einlegefach [4]
gelegt werden.
Diese Funktion ist besonders geeignet für
große Banknotenstapel oder für ge
brauchte oder stark geknickten Bank
noten. Es können kleinere Banknotensta
pel nacheinander gezählt werden. Das
Display führt die Zählung der Banknoten
fort.
ÆDrücken Sie die Taste ADD [16].
ÊFunktion Addieren ist aktiviert/de
aktiviert. Im Display wird ADD [21] ange
zeigt.
Bündeln
Bei dieser Funktion stoppt die Zählung,
wenn eine voreingestellte Anzahl von
Banknoten gezählt wurde. Wird das ge
zählte Banknotenbündel aus dem Aus
gabefach [5] entnommen, springt die
Anzeige [18] auf X0 und das nächste Bank
notenbündel wird gezählt.
ÆDrücken Sie die Taste BAT +1 [15]
oder BAT -10 [14].
ÊIm Display wird BAT [20] angezeigt. In
der linken Anzeige [17] erscheint die vor
eingestellte Anzahl 100.
ÆGeben Sie mit den Tasten BAT +1 [15]
oder BAT -10 [14] die von Ihnen ge
wünschte Anzahl ein.
Die Anzahl können Sie mit der Taste
BAT +1 [15] um 1 erhöhen und mit
der Taste BAT -10 [14] um 10 verringern.
ÊDie eingegebene Anzahl wird in der lin
ken Anzeige [17] angezeigt. Das Bank
notenzählgerät ist für die Funktion
Bündeln betriebsbereit.
Drücken Sie die Taste RESET [13],
um die Funktion zu deaktivieren.
7
DAc
Fehlerbehebung
Fehlermeldungen
Fehlermeldungen werden in der rechten
Anzeige [18] durch eine Code-Nr. ange
zeigt.
Eine häufige Fehlerquelle sind
verschmutzte Sensoren (siehe
Reinigen der Sensoren). Folgen Sie den
Anweisungen unter Lösung.
Code-
Nr.
Ursache Lösung
E01 Der linke Sensor zur Zählung
von Banknoten ist verschmutzt
oder beschädigt.
Reinigen Sie den Sensor.
Sollte der Fehler weiterhin auftreten,
Angaben im Kapitel „Garantie“ beach
ten.
E02 Der rechte Sensor zur Zählung
von Banknoten ist verschmutzt
oder beschädigt.
E03 Die Kodierscheibe ist beschädigt
oder verschmutzt.
E04 Der Sensor im Einlegefach [4] ist
verschmutzt oder beschädigt.
E05 Der Stapelsensor ist beschädigt
oder verschmutzt.
bF Die Einzugsrollen [24] drehen
sich mehr als 10 Sekunden, zie
hen aber keine Banknoten ein.
Drücken Sie die Taste RESET [13]
und wiederholen Sie die Zählung.
Sollte der Fehler weiterhin auftreten,
Angaben im Kapitel „Andruck der Ein
legeplatte einstellen“ beachten.
8DAc
Alarmmeldungen
Alarmmeldungen werden in der rechten
Anzeige [18] durch eine Code-Nr. ange
zeigt. Im Display wird ALARM [19] ange
zeigt.
Code-
Nr.
Ursache Lösung
EE1 Kritische Banknote erkannt.
Zu geringe oder keine ultravio
letten Anteile in der Banknote.
Entnehmen Sie die kritische Banknote
aus dem Ausgabefach [5].
Drücken Sie die Taste RESET [13],
um die Zählung fortzusetzen.
EE2 Kritische Banknote erkannt.
Zu geringe oder keine magne
tischen Anteile in der Banknote.
EE4 Banknote als halbe Banknote er
kannt.
Entnehmen Sie die kritische Banknote
aus dem Ausgabefach [5] und prüfen
Sie die Banknoten auf Beschädi
gungen.
Drücken Sie die Taste RESET [13],
um die Zählung fortzusetzen.
Der linke/rechte Sensor zur Zäh
lung von Banknoten ist
verschmutzt oder beschädigt.
Reinigen Sie den Sensor.
Sollte der Fehler weiterhin auftreten,
beachten Sie die Angaben im Kapitel
„Garantie“.
EE5 Zusammenklebende Banknoten
erkannt (double).
Stellen Sie den Andruck der Einlege
platte ein.
Prüfen Sie, ob die Banknoten zu
sammenkleben.
Starten Sie die Zählung erneut.
EE7 Banknote wurde schräg eingezo
gen.
Legen Sie die Banknote wieder in das
Einlegefach [4].
Drücken Sie die Taste RESET [13],
um die Zählung fortzusetzen.
EE9 Die Breite der Banknote beträgt
mehr als 85 mm.
Entnehmen Sie die kritische Banknote
aus dem Ausgabefach [5].
Drücken Sie die Taste RESET [13],
um die Zählung fortzusetzen.
EEA Zusammenhängende Banknoten
erkannt (chain).
9
DAc
Wartung
Reinigen der Sensoren
Banknoten sind oft verschmutzt, ins
besondere durch Staub. Der Schmutz
setzt sich bei der Zählung an den Senso
ren ab. Verschmutzte Sensoren sind die
häufige Ursache für Fehlfunktionen.
Reinigen Sie die Sensoren mit der mit
gelieferten Bürste. Öffnen Sie das Bank
notenzählgerät zum Reinigen der Senso
ren. Das Öffnen des Banknotenzählgeräts
ist in den nachfolgenden Schritten be
schrieben.
ÆSchalten Sie das Banknotenzählgerät
mit dem Schalter [9] aus.
ÆZiehen Sie den Netzstecker [6] von der
Steckdose ab.
ÆKlappen Sie das Tastenfeld nach vorne.
24
24 Einzugsrollen
Reinigen Sie unzugängliche Stellen
bei Bedarf mit Pressluft. Pressluft ist
im Handel in kleinen Spraydosen erhält
lich.
ÆReinigen Sie die Sensoren mit der mit
gelieferten Bürste.
ÆKlappen Sie das Tastenfeld nach hin
ten.
Andruck der Einlegeplatte ein
stellen
Das Banknotenzählgerät ist werkseitig so
eingestellt, dass Banknoten richtig einge
zogen werden. Sollten Banknoten nicht
mehr richtig eingezogen werden,
verändern Sie den Andruck der Einlege
platte.
Die Einstellschraube [8] für den Andruck
der Einlegeplatte befindet sich an der
Rückseite.
78
Die Einstellschraube [8] ist mit einer Si
cherungsschraube [7] gegen unbeab
sichtigtes Verstellen gesichert.
ÆSchalten Sie das Banknotenzählgerät
aus.
ÆZiehen Sie den Netzstecker [6] von der
Steckdose ab.
ÆLösen Sie die Sicherungsschraube [7]
mit einem Schraubendreher.
ÆStellen Sie den Andruck der Einlege
platte so mit der Einstellschraube [8] ein,
dass die Banknote mit leichter Kraft unter
den Einzugsrollen durchgeschoben
werden kann.
ÆZiehen Sie die Sicherungsschraube [7]
mit einem Schraubendreher an.
10 DAc
Technische Daten
Modell NC 451 / NC 452
Funktionen Freier Zählmodus (ohne Merkmalprüfung)
Automatischer Start
Funktion Bündeln, bis 100 Banknoten wählbar
Funktion Addieren
Prüfung Ultraviolette und magnetische Merkmale
UV- und Magnetsensoren abschaltbar
Kapazität Einlege- und
Ausgabefach
100 Stück bei alten Banknoten, 200 Stück bei neuen
Banknoten
Größe der zählbaren
Banknoten
50 mm × 110 mm bis 85 mm × 180 mm
Zählgeschwindigkeit 1.000 Banknoten / Minute
Stromversorgung
NC 451
NC 452
110 - 240 V (AC), 50/60 Hz, 40 W
Externes Netzteil: Eingangsspannung 110 - 240 V (AC),
50/60 Hz / Ausgangsspannung 12,6 V (DC), 4 A
Stromverbrauch 75 W
Integrierter Akku
NC 451
NC 452
-
11,1 V (DC), 2600 mAh, 28,86 Wh
Abmessungen 250 mm × 230 mm × 135 mm
Gewicht 3,2 kg
Pflegehinweise
ÆGehäuseoberflächen mit einem wei
chen und fusselfreien Tuch reinigen.
ÆReinigen Sie die Sensoren nach jedem
Gebrauch mit der mitgelieferten Bürste.
ÆKeine Reinigungs- oder Lösungsmittel
verwenden.
Entsorgung
Wollen Sie Ihr Gerät entsorgen,
bringen Sie es zur Sammelstelle Ih
res kommunalen Entsorgungsträ
gers (z. B. Wertstoffhof). Nach dem Elek
tro- und Elektronikgerätegesetz sind
Besitzer von Altgeräten gesetzlich ver
pflichtet, alte Elektro- und Elektronikge
räte einer getrennten Abfallerfassung zu
zuführen. Das nebenstehende Symbol
bedeutet, dass Sie das Gerät auf keinen
Fall in den Hausmüll werfen dürfen!
Verpackungsmaterialien entsorgen Sie
entsprechend den lokalen Vorschriften.
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali Olympia Contatore di banconote
Manuali Contatore di banconote popolari di altre marche
Safescan
Safescan 2660-S Manuale utente
PRO Intellect Technology
PRO Intellect Technology PRO 95U Manuale utente
Dors
Dors 600 Manuale utente
radiotec
radiotec rapidcount S 575 Manuale utente
CUMMINS ALLISON
CUMMINS ALLISON JetScan Manuale utente
PRO Intellect Technology
PRO Intellect Technology 40 NEO Manuale utente
Conrad
Conrad 75 17 78 Manuale utente
Total
Total M2300U Manuale di formazione
Double Power Electronics
Double Power Electronics DP-8120VB Manuale utente
ratiotec
ratiotec Soldi Smart Plus Manuale per l'uso e la cura
Plaisio
Plaisio Q-CONNECT QCD11 Manuale utente
Royal Sovereign
Royal Sovereign RBC-1003BK Manuale utente
