Olympus PER-E01 Manuale utente

取扱説明書

PT-Eシリーズ用防水延長リング

Instruction Manual

Underwater Extension Ring for PT-E Series

Mode d’emploi

Bague d’extension sous-marine pour la série PT-E

Bedienungsanleitung

Unterwasser-Zwischenring für PT-E Serie

Manual de instrucciones

Aro de extensión para usar debajo del agua para la serie PT-E

PER-E01

PER-E01J2005.6.12:56PMページ1

PER-E01J2005.6.12:56PMページ2

警告

はじめに

■この取扱説明書の一部または全部を無断で複写する事は、個人としてご利用になる場合を除き禁止され

ています。

■本製品の不適切な使用により、万一損害が発生した場合、逸失利益に関し、または、第三者からのいか

なる請求に対し、当社では一切その責任を負いかねますのでご了承ください。

ご使用前に必ずお読みください

■本製品は

水深60m以内の水中で使用するよう設計されています。取扱いには十分ご注意ください。

■本製品ご使用の際は、必ず対応しているリアコンバーターと組み合わせてご使用ください。対応のリア

コンバーター以外と組み合わせてのご使用はおやめください。

■本製品ご使用の際は、必ず本取扱説明書の記載事項に従って、正しくご利用ください。

安全にお使い頂く為に

この取扱説明書では、製品を正しく安全にお使い頂き、お客様や他の人々への危害と財産の損害を未然に防

止する為に、いろいろな絵表示をしています。その表示と意味は次のようになっています。

この表示を無視して誤った取扱いをすると、人が死亡または重症を負う可能性が想定される

内容を示しています。必ずお守りください。

警告

この表示を無視して誤った取扱いをすると、人が傷害を負う可能性が想定される内容および

物的損害のみの発生が想定される内容を示しています。必ずお守りください。

注意

●幼児、子供の手の届く場所に置かないでください。以下のような事故発生のおそれがあります。

・高い所から身体の上に落下し、けがをする。

・小さな部品を飲み込む。万一飲み込んだ場合は直ちに医師にご相談ください。

●本製品は一部ガラスを使用しています。落下したり固いものに強くぶつけるなど過度な衝撃を加えると

破損し、けがをする可能性があります。取扱いには十分ご注意ください。

●

万一水中でご使用中に本製品に水漏れが発見された場合は、直ちに水中での使用を中止し、製品に

付着し

ている水分を除去したうえで装填されているカメラやレンズを取出してください。

●分解や改造をしないでください。けがをする原因となります。

●本製品用のシリコンOリング用グリスは食べられません。

注意

●温度の高い所へ放置しないでください。部品が劣化する事があります。

●本製品は防水プロテクタPT-Eシリーズ本体と、防水レンズポートPPO-Eシリーズの間に取付け、組み合

わせて使用します。本書記載の取付け方法に従って順序を間違えないよう注意して装着してください。

●本製品を防水プロテクタPT-Eシリーズ本体や、防水レンズポートPPO-Eシリーズから取外す際は、それ

ぞれが十分乾燥し水分が付着していない事を確認したうえで取外してください。

●砂、ほこり、塵の多い環境下で本製品の着脱や開閉をするとOリング部に異物が付着し防水性能が損なわ

れ水漏れの原因となる事があります。絶対に避けてください。

●本製品を水深60m以内の水深で使用するように設計・製造されています。60mより深い潜水をされた場

合、本製品や装填されているカメラやレンズに復帰しない変形や破損が生じたり、水漏れを起こす事が

あります。ご注意ください。

●本製品を密閉する際は、Oリングおよびその接触面に異物を挟みこまないように十分ご注意ください。

●本製品を保管する場合は、必ず本製品からカメラやレンズを取出して保管してください。

●本製品ご使用の際は、水中でのズームおよびMF操作はできません。レンズのズームリングやMFリング

には、別売の防水レンズポート付属のズームギアおよびMF用ギアは装着しないでください。

■このたびは弊社製品をお買い上げ頂きありがとうございます。本説明書の内容をよくご理解のうえ、正

しくご使用ください。この説明書と保証書は大切に保管してください。

■本製品は防水プロテクタPT-Eシリーズ用の防水延長リング「PER-E01」です。レンズの焦点距離を1.4

倍に伸ばすリアコンバーターZUIKODIGITAL1.4XTeleconverterEC-14をご使用の際に「PER-E01」を

使用します。

■

本製品ご使用の際は、水中でのズームおよびMF操作はできません。

PER-E01J2005.6.12:56PMページ1

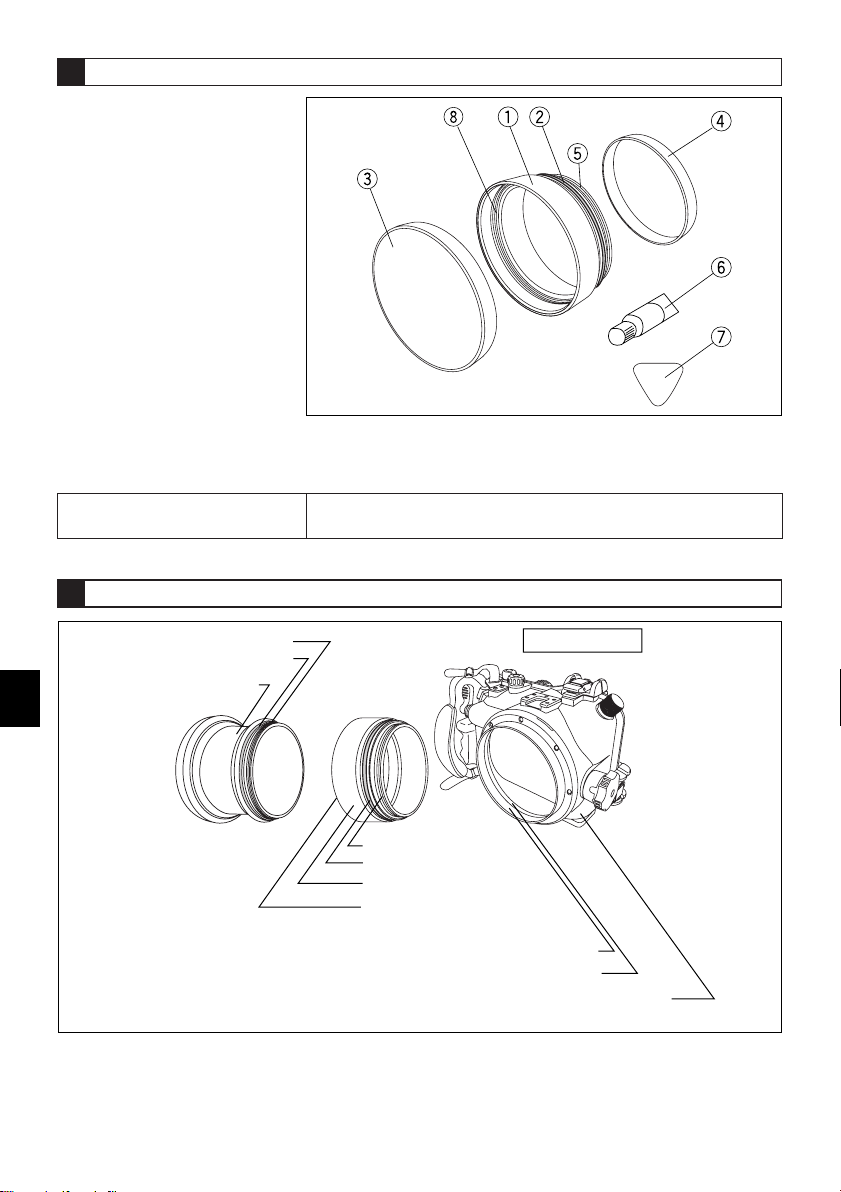

２防水プロテクタと防水レンズポートの取付け方

① PER-E01本体

②シリコンOリング（POL-E101）

③フロントキャップ

④リアキャップ

⑤ PT-Eシリーズ防水プロテクタ取

付け部

⑥シリコンOリング用グリス

⑦ Oリング取外し用ピック

⑧ 防水レンズポート取付け部

１各部の名称

ポート取付けネジ部

Oリング接触面

Oリング

ネジ込み部 Oリング塗布部

Oリング

ネジ込み部

PER-E01

防水レンズポートの

Oリング接触面

防水レンズポート

PPO-Eシリーズ

防水プロテクタ

PT-Eシリーズ本体

本製品は、PT-Eシリーズ本体と防水レンズポートPPO-Eシリーズの間に取付け、組み合わせて使用します。

取付ける前に各Oリング部、防水プロテクタPT-Eシリーズ本体のポート取付けネジ部、およびOリング接触

面、また、防水レンズポートPPO-Eシリーズのネジ込み部に異物などの付着が無い事を必ずご確認のうえ、

本製品付属のシリコンOリング用グリスを各部に薄く塗布しておきます。

対応リアコンバーター ZUIKODIGITAL1.4XTeleconverterEC-14

※本製品は以下のリアコンバーター専用です。対応リアコンバーター以外の製品と組み合わせてのご使用は

できません。ご注意ください。

PER-E01J2005.6.12:56PMページ2

①PT-Eシリーズ本体のポート取付けネジ部にPER-E01のネジ込み部を合わせます。

②PT-Eシリーズ本体をしっかり支え、PER-E01の胴体部を持ち、時計回りにネジ込みます。

③PER-E01をネジ込むに従って、ネジ込みが重くなりますが、PT-Eシリーズ本体のポート取付けネジ部と、

PER-E01のネジ込み部に隙間がなくなるまでしっかりとネジ込んでください。

隙間がなくなる

までネジ込む

隙間がなくなる

までネジ込む

④PER-E01のポート取付けネジ部に防水レンズポートPPO-Eシリーズのネジ込み部を合わせます。

⑤PT-Eシリーズ本体と、PER-E01をしっかり支え、防水レンズポートPPO-Eシリーズの胴体部を持ち、時

計回りにネジ込みます。

⑥防水レンズポートPPO-Eシリーズをネジ込むに従って、ネジ込みが重くなりますが、PER-E01のポート

取付けネジ部と、防水レンズポートPPO-Eシリーズのネジ込み部に隙間がなくなるまでしっかりとネジ

込んでください。

PER-E01J2005.6.12:56PMページ3

３PER-E01の取外し方

①製品に水滴などが付着している場合は、きれいに拭き取り、

製品が乾燥しているか確認します。

注意：・防水レンズポートPPO-EシリーズやPER-E01を本体から取外す際、ポートのOリング付近に水滴

が残っていて、水滴が飛び散り、レンズやカメラ本体へかかる場合があります。万が一、水滴が

レンズやカメラに付着した場合は、慌てずに乾いた布などで直ちに拭き取ってください。

・PER-E01の取外しは、十分に製品が乾燥している事を確認のうえ、実施してください。

②防水プロテクタPT-Eシリーズをしっかり支え、まずはじめ

に、PER-E01に取り付けられている防水レンズポートPPO-E

シリーズを反時計回りに約90度回し、ゆるめます。回す際に、

重たくて回転する事ができない場合は、防水レンズポート

PPO-Eシリーズにすべりにくいゴム製のものを巻き付けるな

どして、反時計回りにゆるめてください。

③防水レンズポートPPO-Eシリーズがゆるんだ後は、防水レン

ズポートPPO-Eシリーズのレンズ部を下にして、ゆっくりと

反時計回りに回転させ、PER-E01から防水レンズポート

PPO-Eシリーズを取外します。この際、防水レンズポート

PPO-EシリーズおよびPT-Eシリーズ本体、PER-E01を落下

させたりする事のないように十分ご注意ください。

④次に防水プロテクタPT-Eシリーズをしっかり支え、PER-

E01を反時計回りに約90度回し、ゆるめます。回す際に、重

たくて回転する事ができない場合は、PER-E01にすべりにく

いゴム製のものを巻き付けるなどして、反時計回りにゆるめ

てください。

⑤PER-E01がゆるんだ後は、PER-E01を下にして、ゆっくり

と反時計回りに回転させ、PTシリーズ本体からPER-E01を

取外します。この際、PER-E01およびPT-Eシリーズ本体を

落下させたりする事のないように十分ご注意ください。

PER-E01J2005.6.12:56PMページ4

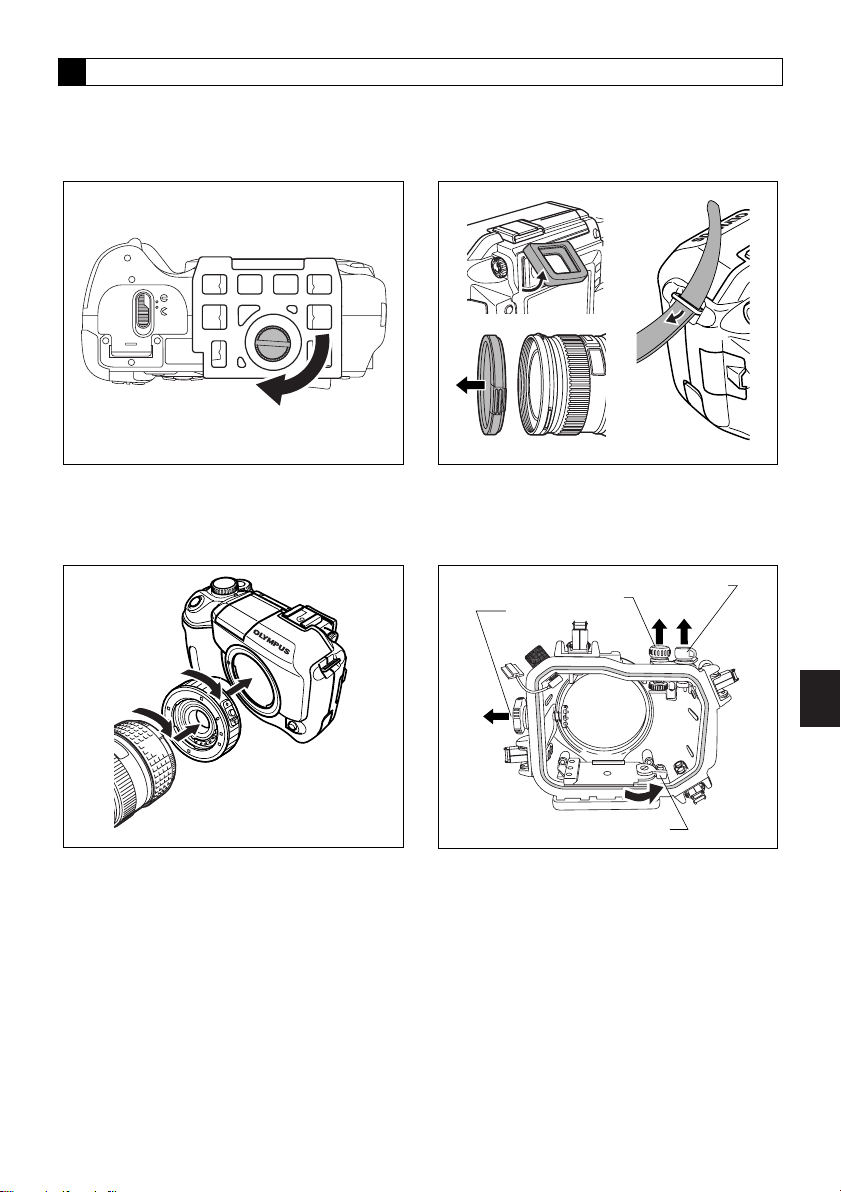

①カメラ底部へ、PT-Eシリーズに付属のカメラ台を

しっかりとネジで固定します。

４カメラとレンズの装填

カメラとレンズの間にリアコンバーターZUIKODIGITAL1.4XTeleconverterEC-14を取付け後、PER-E01

と防水レンズポートPPO-Eシリーズが取付けられた防水プロテクタPT-Eシリーズ本体へカメラとレンズを

装填します。

②カメラファインダー部のアイカップを取外します。

また、カメラのレンズにレンズキャップやフィル

ター、カメラ本体にストラップなどが装着されて

いる場合はあらかじめ取外します。

③別売のリアコンバーターZUIKODIGITAL1.4X

TeleconverterEC-14の取扱説明書に従って、カメ

ラとレンズの間にEC-14を取付けます。

④PT-Eシリーズのパワースイッチダイヤル、モード

ダイヤルノブ、ズームダイヤルをあらかじめ引上

げ、カメラを装填するPT-Eシリーズのカメラ台の

ロックレバーを反時計回りに回して、ロックを解

除の位置にします。また、フラッシュ用のホット

シューケーブルを、PT-Eシリーズの取扱説明書に

従って、あらかじめ装着しておきます。

ズームダイヤル

モードダイヤルノブ

パワースイッチダイヤル

カメラ台ロックレバー

PER-E01J2005.6.12:56PMページ5

⑥カメラを装填後、PT-Eシリーズのカメラ台ロック

レバーを時計回りに止まるまで回転させて、カメ

ラ台をロックします。また、PT-Eシリーズのズー

ムダイヤルを押し込みます。

⑦

PT-Eシリーズのパワースイッチダイヤルおよびモー

ドダイヤルノブを押し下げます。パワースイッチ

ダイヤルおよびモードダイヤルノブをそれぞれ回

転させて、カメラ本体の電源のON/OFF、モードダ

イヤルの変更が可能かどうかを確認します。また、

カメラ本体のホットシューへ、PT-Eシリーズに取

付けたホットシューケーブルのホットシュー差込

み部を装着します。

⑧

PT-Eシリーズの後蓋を取付け、4ヶ所のバックルを

（対角線上の2ヶ所ずつ）ロックすれば準備完了です。



⑤カメラの電源スイッチがOFFであることを確認しま

す。PT-Eシリーズのズームダイヤルをさらに引出

しながら、カメラ本体に装着したカメラ台をPT-E

シリーズ前蓋側の内部にあるカメラ台取付け部へ

静かに奥まで装填します。

ズームダイヤルを

さらに引出す

注意：・本製品をズームレンズと組み合わせてご使用の場合、カメラをプロテクタに装填後はレンズのズ

ーム操作ができません。あらかじめ、ご使用になる焦点距離にレンズのズームリングを合わせて

から、カメラをプロテクタに装填してください。

PER-E01J2005.6.12:56PMページ6

①ご使用後、装填されているカメラおよび

レンズを取出し、空のまま再度プロテク

タを密閉して出来るだけ早く真水に一定

時間漬けておき、プロテクタに付着した

塩分を落とします。

５メンテナンスについて

本製品を安全にお使い頂く為に、必ずダイビング毎にメンテナンスを実施してください。

詳しくは、防水プロテクタPT-Eシリーズの取扱説明書記載の「撮影終了後の取扱い方法」、および、「防水

機能のメンテナンスをしましょう」の項目をご参照のうえ本製品も同様に実施してください。

③本製品の各Oリングを、付属のOリング取

外し用ピックを使用して傷つけないよう

に注意して取外します。

⑤Oリング溝は繊維の出にくい清潔な布や綿

棒を利用して付着した異物を取除きます。

Oリング密着面や、PT-Eシリーズ本体の

ポート取付けネジ部や防水レンズポート

PPO-EシリーズのOリング溝なども同様に

異物を取除きます。

②プロテクタが十分乾燥した事を確認し、

防水レンズポートPPO-Eシリーズおよび

本製品を防水プロテクタPT-Eシリーズ本

体から取外します。

④Oリングについた砂や塵を取除き、Oリン

グを指で軽くつまんで全周を軽くしごき、

異物の付着や傷・ヒビ割れの有無を確認

します。

⑥異物を取除いたOリングに薄く付属のグリ

スを塗り、Oリング溝にOリングをはめ込

みます。Oリングへのグリスの塗布は、米

粒大のグリスを指に取出し、指先でOリン

グ全周を軽くしごいて薄く均一に塗布し

ます。

PER-E01J2005.6.12:56PMページ7

内容

PT-Eシリーズ本体との装着部用のOリング

対応プロテクタ：PT-Eシリーズ本体

対応防水レンズポート：PPO-E01/PPO-E02/PPO-E03

注）ただし、レンズのズームおよびMF操作はできません。

対応レンズ：ZUIKODIGITAL1.4XTeleconverterEC-14

主要材質

本体：アルミニウム

Oリング：シリコンゴム

フロントキャップ：ABS樹脂

リアキャップ：ポリエチレン樹脂

許容耐圧：水深60m以内

本体寸：最大径108mm×奥行36.1mm

重量：220g

６仕様

注）外観・仕様は改善の為予告無く変更する場合があります。あらかじめご了承ください。

〒163-0914 東京都新宿区西新宿2の3の1 新宿モノリス

●商品に関するお問い合わせ窓口

オリンパスカスタマーサポートセンター



0120-084215



携帯電話・PHSからは

0426-42-7499





FAX0426-42-7486

調査等の都合上、回答までにお時間をいただく場合がありますので、ご了承ください。

営業時間 平日 9:30〜21:00

 土・日・祝日10:00〜18:00

 （年末年始、システムメンテナンス日を除く）

フリーダイヤル

●ホームページによる情報提供について

製品仕様、パソコンとの接続、OS対応の状況、Q&Aなどの

各種情報を、ご提供しております。

オリンパスホームページ

（http://www.olympus.co.jp/）

から「お客様サポート」→「映像・情報分野」→

「デジタルカメラ／プリンタ」へ進み、ご利用ください。

修理に関するお問い合わせ、修理品ご送付先

TEL0266-26-0330 FAX0266-26-2011

〒394-0083 長野県岡谷市長地柴宮3の15の1 オリンパス岡谷修理センター

営業時間 9：00〜17：00（日曜、夏期・年末休業、システムメンテナンス日を除く）

国内サービスステーション（修理受付窓口）

東京 〒101-0052 千代田区神田小川町1の3の1 小川町三井ビル(オリンパスプラザ内) Tel.03(3292)3403 

札幌 〒060-0034 札幌市中央区北4条東1の2の3 札幌フコク生命ビル Tel.011(231)2320

仙台 〒981-3133 仙台市泉区泉中央１の13の4 泉エクセルビル Tel.022(218)8421

名古屋 〒460-0003 名古屋市中区錦2の19の25 日本生命広小路ビル Tel.052(201)9571 

大阪 〒542-0081 大阪市中央区南船場2の12の26 オリンパス大阪センター Tel.06(6252)6995 

広島 〒730-0013 広島市中区八丁堀16の11 日本生命広島第2ビル Tel.082(228)3821

福岡 〒810-0004 福岡市中央区渡辺通3の6の11 福岡フコク生命ビル Tel.092(761)4466

※土・日曜、祝日および年末年始・夏期休暇は原則として休業させていただきます。オリンパスプラザ内の東京サービスステーションは

土曜も営業しております。

７消耗品

本製品用の消耗品をご紹介いたします。

製品

POL-E101

■シリコンOリング

内容

シリコンOリング用グリス

製品

PSOLG-1

■シリコンOリング用グリス

PER-E01J2005.6.12:56PMページ8
