Датчик уровня
топлива
LLS 5
Сделано в России
Fuel level sensor
RU
1
Электронная версия
Содержание
2Общие сведения
3Технические характеристики
4Комплектность
6Указания по монтажу
6Подготовка топливного бака к установке
7Подготовка датчика
9Настройка датчика с помощью программы
Omnicomm Congurator
13 Монтаж и подключение
14 Тарирование топливного бака
15 Пломбирование
16 Транспортирование и хранение
17 Утилизация
18 Первичная поверка
18 Гарантии изготовителя
19 Сведения о рекламации
19 Свидетельство о приемке
RU
2Электронная версия
Общие сведения
Датчики уровня топлива Omnicomm LLS 5 предназначены для
измерения уровня в топливных баках транспортных средств и
стационарных топливохранилищах.
Датчики уровня топлива дополнительно производят
измерение температуры. Информационный обмен с изделием
осуществляется по интерфейсу RS-485 или RS-232.
Калибровка датчика автоматически корректируется при
изменении состава или свойств топлива.
Виды топлива, в которых работает датчик: бензины, летнее
и зимнее дизельное топливо и другие жидкие светлые
нефтепродукты.
Доступны различные исполнения Omnicomm LLS 5 в
зависимости от длины измерительной части: 700 мм, 1000 мм,
1500 мм, 2000 мм, 2500 мм, 3000 мм.
Датчики Omnicomm LLS 5, применяемые в сферах, подлежащих
государственному метрологическому контролю и надзору
в соответствии со ст. 13 Закона РФ «Об обеспечении единства
измерений», подлежат обязательной поверке. Отметка
о первичной поверке заносится в паспорт на изделие
организацией, имеющей аккредитацию в сфере обеспечения
единства измерений.
Регистрационный номер утверждения типа 73764-19.
Межповерочный интервал изделий составляет 2 года.
RU
3
Электронная версия
Технические характеристики
Таблица 1.
Характеристика Значение
Диапазон измерений уровня в
зависимости от исполнения
0…700, 1000, 1500, 2000,
2500, 3000 мм
Предел допускаемой основной
приведённой погрешности измерения
уровня
±0,5 %*
Интерфейс выдачи измеренных значений RS-232, RS-485
Программируемая скорость передачи по
интерфейсу
1200, 2400, 4800, 7200,
9600, 14 400, 19 200,
38 400, 57 600,
115 200 бит/с
Протокол выдачи измеренных значений
(автоопределение протокола)
LLS, Modbus
Напряжение питания 7…75 В
Ток потребления, не более 40 мА
Потребляемая мощность, не более 0,4 Вт
Степень защиты корпуса IP69K
Электрическая прочность
гальванической изоляции, не менее
2500 В
Температура окружающей среды От - 40 до +80 °С
Предельные температуры - 60 и +85 °С
Предельная влажность 100 %
Диапазон изменения цифрового кода,
соответствующего максимальному
значению измеряемого уровня
1...4095
RU
4Электронная версия
Характеристика Значение
Диапазон изменения цифрового кода,
соответствующего минимальному
значению измеряемого уровня
0...4094
Диапазон измерения температуры От - 40 до +80 °С
Период измерения 1 с
Интервал автоматической выдачи данных От 1 до 255 с
Режим работы Продолжительный
Габаритные размеры 87,3 × 83,5 × (21+длина
измерительной части) мм
Масса, не более 2 кг
Средняя наработка на отказ датчиков 100 000 часов
Средний срок службы 12 лет
* Заявленная точность обеспечивается при работе с топливом, для
которого проводилась калибровка, или при использовании функции
автоподстройки при заполнении бака до полного
Комплектность
Таблица 2.
№ Наименование Количество, шт
1 Датчик уровня топлива 1
2 Кожух-пломба 1
3 Комплект монтажных частей 1
4 Кабель монтажный 1*
5 Перчатки 1
RU
5
Электронная версия
№ Наименование Количество, шт
6 Герметик 1**
7 Паспорт 1
* При гарантийной замене допускается отсутствие кабеля в комплекте
поставки.
** Поставляется в количестве 1 шт. на коробку и допускается
отсутствие при гарантийной замене.
Таблица 3. Комплект монтажных частей
№ Наименование Количество, шт
1 Прокладка 1
2 Заклепка гаечная М5 закрытого типа 4
3Штифт 2
4 Болт М5х20 4
5 Шайба 5,3 мм 4
6 Гровер-шайба 5,1 мм 4
7 Саморезы кровельные 4,8х29 4
8 Предохранитель флажковый 1А 1
9 Держатель предохранителя 1
10 Муфта-гильза соединительная 4
11 Центрирующая перегородка-фиксатор 1
12 Пломба-стяжка 1
RU
6Электронная версия
Указания по монтажу
Перечень и порядок выполнения всех необходимых работ
по монтажу изделия:
1. Подготовка топливного бака к установке
2. Подготовка датчика
3. Настройка датчика с помощью программы Omnicomm
Congurator
4. Монтаж и подключение
5. Тарирование топливного бака
6. Пломбирование
Подготовка топливного бака к установке
1. Выберите место установки датчика Omnicomm LLS 5 с учетом
следующих требований:
• Место установки должно быть максимально приближено
к геометрическому центру бака и являться самым глубоким
местом в баке (Рисунок 1)

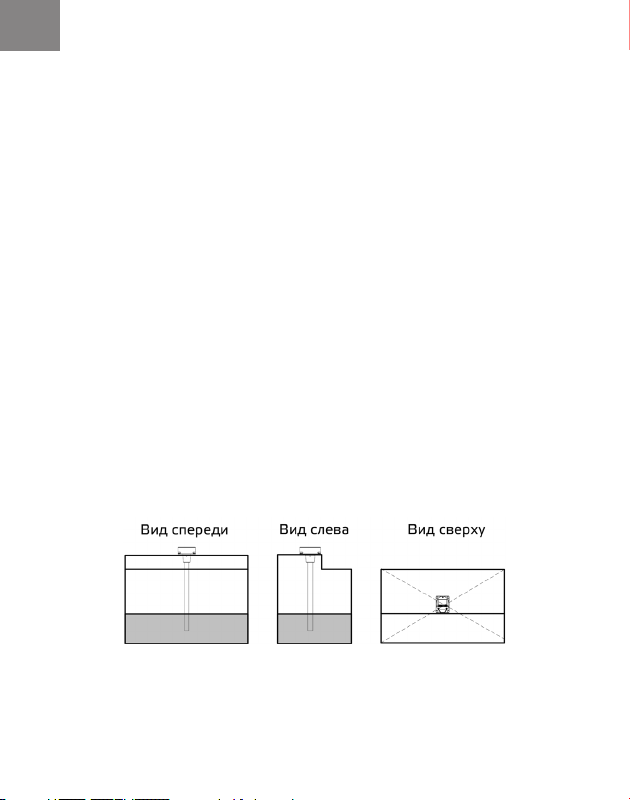

Рисунок 1. Выбор места установки датчика Omnicomm LLS 5
RU
7
Электронная версия
• Установленный датчик не должен касаться ребер жесткости
и дополнительного оборудования внутри бака
Установка двух датчиков в один топливный бак позволяет
значительно уменьшить зависимость уровня топлива от угла
наклона ТС (Рисунок 2).
2. Для соблюдения техники безопасности произведите
выпаривание бака
3. Просверлите центральное отверстие и четыре крепежных
отверстия согласно руководству пользователя
Подготовка датчика
1. Отрежьте измерительную часть датчика, учитывая следующие
рекомендации:
• Длина измерительной части должна быть на 20 мм меньше
глубины бака
• REF-канал должен быть короче измерительной части датчика
не менее чем на 100 мм. В случае если разница меньше 100 мм,
произведите обрезку REF-канала согласно рисунку 3.
2. Установите центрирующую перегородку в измерительную
часть датчика на глубине 1 см.
Рисунок 2. Место установки двух датчиков Omnicomm LLS 5
RU
8Электронная версия
Обрезка REF-канала (только при разнице длин REF-канала и
измерительной части менее 100 мм):
1. Установить в REF-канале центрирующую перегородку в
непосредственной близости от места среза
2. Осуществить пропил отрезным кругом (диаметром не более
125 мм) согласно рисунку:
3. Удалите отрезок стержня REF-канала
Стержень REF-канала короче основного измерительного стержня
и расположен справа при вгляде на корпус датчика со стороны
разъема.
Рисунок 3. Обрезка REF-канала
RU
9
Электронная версия
Настройка датчика с помощью программы Omnicomm
Congurator
Подключите датчик к ПК с помощью устройства настройки
Omnicomm UNU-USB согласно руководству пользователя.
Калибровка «Пустой/Полный»
Настройку производите в том топливе, в котором данный датчик
уровня топлива Omnicomm LLS 5 будет работать.
1. Залейте топливо в мерную ёмкость
2. Погрузите датчик Omnicomm LLS 5 в топливо на всю длину
измерительной части
3. Дождитесь появления синего индикатора «Стабилизирован».
Нажмите кнопку «Полный», будет зафиксировано значение,
соответствующее полному баку
4. Извлеките датчик Omnicomm LLS 5 из емкости и дайте
топливу стечь из измерительной части в течение 1 минуты.
Нажмите кнопку «Пустой», будет зафиксировано значение,
соответствующее пустому баку
5. Нажмите кнопку «Записать в устройство»
Обновление встроенного программного обеспечения
производится только при подключении по интерфейсу RS-485.
