Ja-1

電気製品は、誤った使いかたをすると大変危険です。

あなたや他の人々への危害や財産への損害を未然に防止するために、「安全上のご注意」を必ずお守

りください。

スピーカーシステムの表面塗装について

ピアノ塗装仕上げタイプのスピーカシステムは表面保護のため、ピアノクリーナーを塗布しており

ます。そのため、開封時、表面がくすんで見える場合があります。その際は湿った布などで一度全

体をふき取り、その後乾いた布でおふき取りください。

ご注意：布は傷付き防止のため、柔らかいものをご使用ください。

安全上のご注意

安全にお使いいただくため、ご使用の前に必ずお読みください。

スピーカーシステム

D-509M 取扱説明書

「警告」と「注意」の見かた

間違った使いかたをしたときに生じることが想

定される危険度や損害の程度によって、「警告」

と「注意」に区分して説明しています。

誤った使いかたをする

と、火災・感電などによ

り死亡、または重傷を負

う可能性が想定される内

容です。

警告

誤った使いかたをすると、

けがをしたり周辺の家財

に損害を与える可能性が

想定される内容です。

注意

絵表示の見かた

記号は「ご注意く

ださい」という内容を

表しています。

高温注意感電注意

記号は「〜してはい

けない」という禁止の

内容を表しています。

分解禁止ぬれ手禁止

記号は「必ずして

ください」という強制

内容を表しています。

電源プラグ

をコンセン

トから抜く

必ずする

Ja-2

■水蒸気や水のかかる所に置かない、本機

の上に液体の入った容器を置かない

■本機内部に金属、燃えやすいものなど異

物を入れない

■長時間音がひずんだ状態で使わない

■長時間大きな音で使用しない

■不安定な場所や振動する場所には設置し

ない

■本機の上に10kg以上の重いものや外枠

からはみ出るような大きなものを置かな

い

■配線コードに気をつける

警告

故障したまま使用しない、異常が

起きたらすぐにアンプの電源プラ

グを抜く



電源プラグ

をコンセン

トから抜く

・煙が出ている、変なにおいや音が

する

・本機を落としてしまった

・本機内部に水や金属が入ってし

まった

このような異常状態のまま使用す

ると、火災・感電の原因となりま

す。すぐにアンプの電源プラグを

コンセントから抜いて販売店に修

理・点検を依頼してください。

分解、改造しない

分解禁止

火災・感電の原因となります。

内部の点検・整備・修理は販売店

に依頼してください。

接続、設置に関するご注意

水場での

使用禁止

本機に水滴や液体が入った場合、

火災・感電の原因となります。

・風呂場など湿度の高い場所では使

用しない

・調理台や加湿器のそばには置かな

い

・雨や雪などがかかるところで使用

しない

・本機の上に花びん、コップ、化粧

品、ろうそくなどを置かない

水濡れ禁止

使用上のご注意

禁止

火災・感電の原因となります。特

に小さなお子様のいるご家庭では

ご注意ください。

禁止

アンプ、スピーカーなどが発熱し、

火災の原因となることがあります。

禁止

本機をご使用になる時は、音量を上

げすぎないようにご注意ください。

耳を刺激するような大音量で長期間

続けて使用すると、聴力が大きく損

なわれる恐れがあります。



注意

接続、設置に関するご注意

禁止

強度の足りないぐらついた台や振

動する場所に置かないでください。

本機が落下したり倒れたりして、

けがの原因となることがあります。

注意

本機を壁に取り付けるときは、壁

の材質、また桟などの位置に注意

してください。（ネジの保持強度に

大きな差が出ますので販売店にご

相談ください。）

禁止

バランスがくずれて倒れたり落下

して、けがの原因となることがあ

ります。また、本機に乗ったり、

ぶら下がったりしないでください。

注意

配線された位置によっては、つま

ずいたり引っかかったりして、落

下や転倒など事故の原因となるこ

とがあります。

Ja-3

■音量を上げすぎない

■キャッシュカード、フロッピーディスク

など、磁気を利用した製品を近づけない

■移動時は接続コードをはずす

■本機の上にものを乗せたまま移動しない

・本機とアンプを接続するときは、アンプのボリュームは出力最小にし、電源プラグを抜いた状態で

行ってください。

・本機の定格インピーダンスは 4Ωです。接続するアンプは4Ωに対応したものをご使用ください。

使用上のご注意

禁止

・突然大きな音が出てスピーカーを

破損したり、聴力障害などの原因

となることがあります。

・始めから音量を上げ過ぎると、突

然大きな音が出て耳を傷めること

があります。音量は少しずつ上げ

てご使用ください。

禁止

・磁気の影響でキャッシュカードや

フロッピーディスクが使えなく

なったりデータが消失することが

あります。

移動時のご注意

必ずする

コードが傷つき火災や感電の原因

になります。

禁止

本製品の上に他の機器を乗せたま

ま移動しないでください。

落下や転倒してけがの原因になり

ます。グリルネットやスピーカー

ユニット部を持って移動させない

でください。

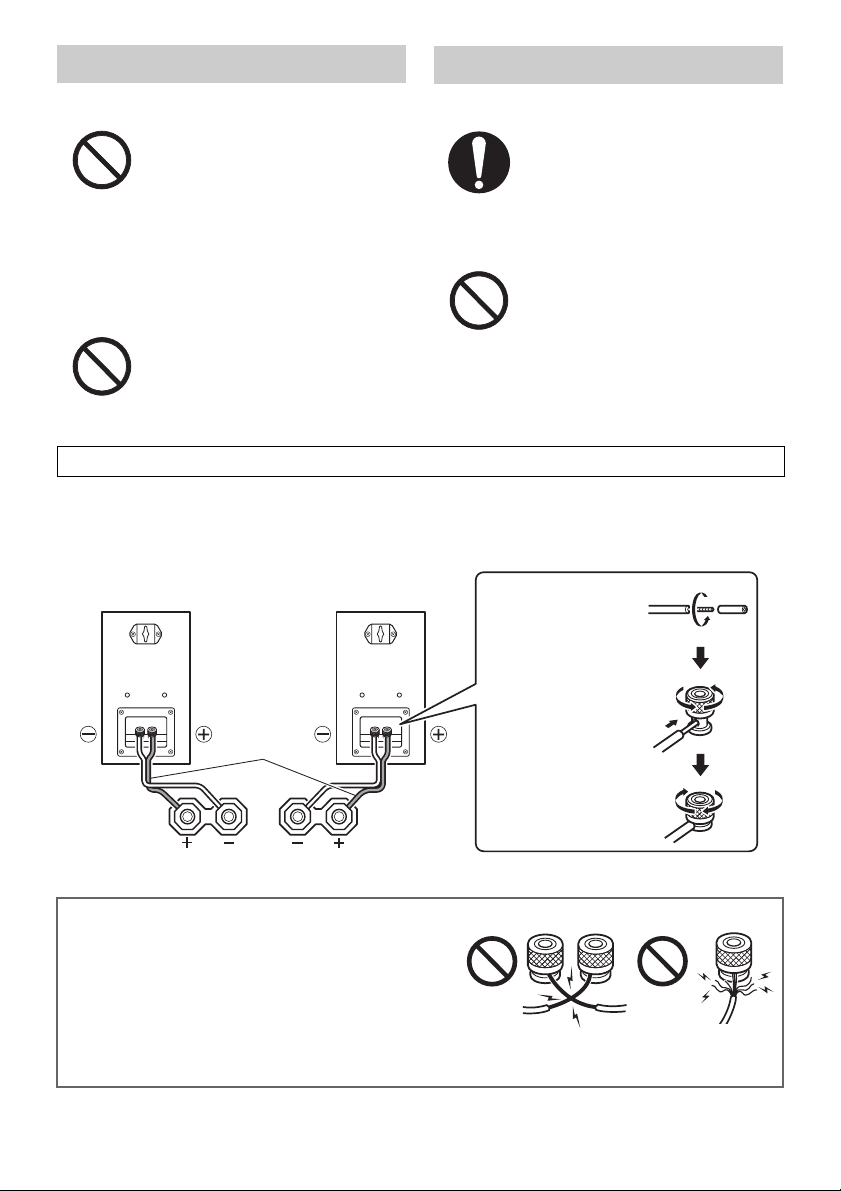

接続のしかた

危険

・

回路の故障を防ぐため、スピーカーコードのしん線

のプラス（＋）とマイナス（−）あるいはLと Rな

どを絶対に接触させないでください。また、アンプ

のリアパネルにも触れないように、ご注意ください。



・

スピーカーコードは、しっかりとよじってください。

銅線がアンプのリアパネルに触れると、ショートす

る原因となります。



1.ビニールカバーを

はずしスピーカー

コードのしん線部

をよじる

2.ネジをゆるめ、穴

にコードのしん線

部を確実に差し込

む

3.矢印の方向へ回し、

コードを締め付け

る

左側に使用する

スピーカー

右側に使用する

スピーカー

アンプのスピーカー端子

赤色の線側

Ja-4

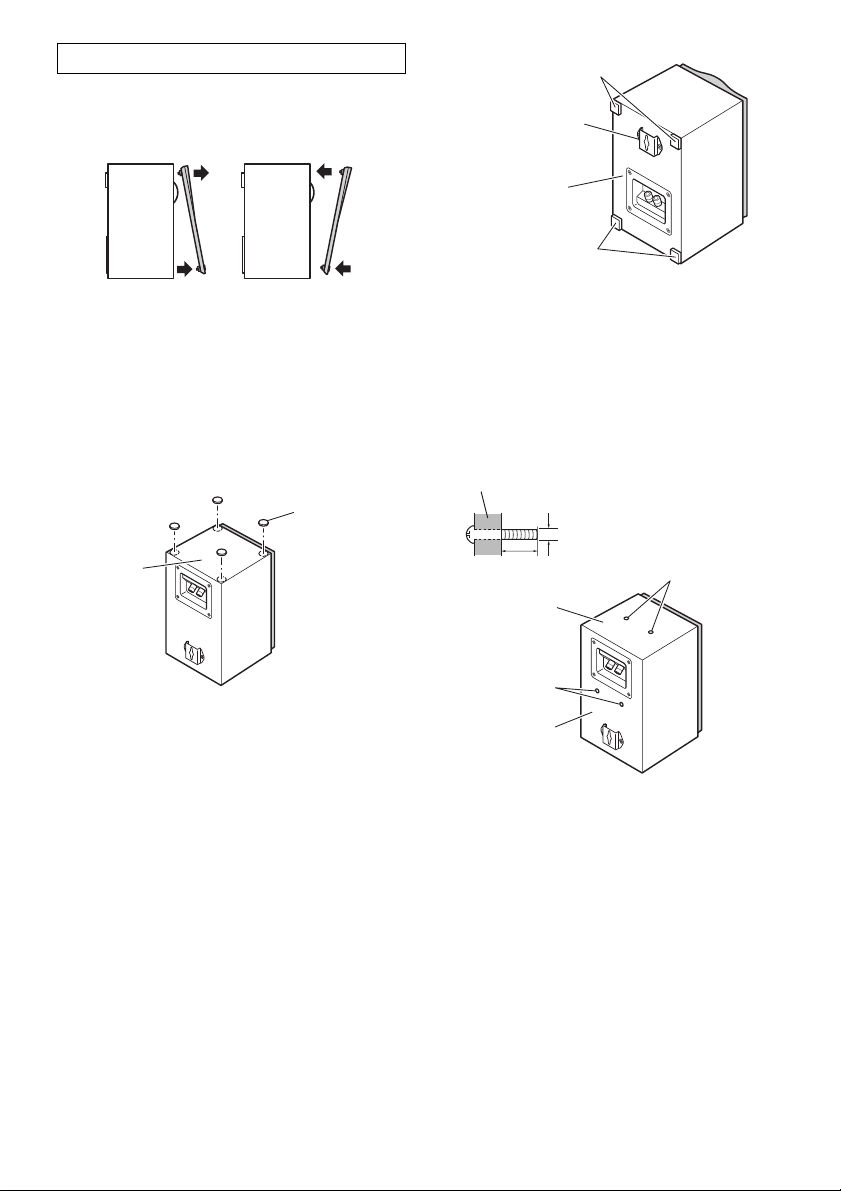

■グリルネットの脱着

前面のグリルネットを取りはずすことができま

す。グリルネットを取り付けたり、はずしたり

するときは次のように行ってください。

■付属のコルクスペーサーを取り付ける

安定した設置と、よりよい音でお楽しみいただ

くため、また可塑剤の移行

を防止するために

も、付属のコルクスペーサーを必ずお使いくだ

さい。コルクスペーサーは、図のように本機底

面の四隅に貼り付けてください。

「可塑剤の移行」については「設置する際のご

注意」をご覧ください。

■壁掛け金具の使いかた

背面の壁掛け金具を使って、本機を壁に掛けて

ご使用いただくことができます。

付属のクッションを図の位置に貼り付けると、

安定した設置ができます。

サラウンドスピーカーとしてご使用の場合

壁に取り付ける場合、壁の強度に充分注意してく

ださい。壁はその材質、桟などの位置により、ネ

ジの保持強度に大きな差が出ますので、取り付け

に際しては十分注意してください。ネジは頭の直

径が10mm以下、ネジ部の直径が 4mm以下で、

できるだけ太く、長いものをご使用ください。

（業者の方に相談いただくのが安心です。）



■市販のスタンドや金具を使って固定する

には

市販のスタンドや金具を使用できるように、ス

ピーカーの背面と底面にそれぞれ、ピッチ

60mmでM5用ネジ穴を2個設けています。取

り付け方法については、ご使用になるスタンド

や金具の説明書をご覧ください。スタンドや金

具をご使用になるときは、スタンドや金具の厚

みを考慮して有効ネジ長が9〜12mmのものを

ご使用ください。

■設置場所のご注意

・ブラウン管テレビには対応していません。

・本スピーカーには磁石が使われています。ブラ

ウン管テレビ、時計、キャッシュカード、フ

ロッピーディスクなど、磁気の影響を受けるも

のを近くに置かないでください。

使いかた

取りはずし取り付け

コルク

スペーサー

本機底面

本機背面

壁掛け金具

クッション

M5用ネジ穴X2、

ピッチ60mm

市販の金具

本機底面

本機背面

M5用ネジ穴X2、

ピッチ60mm

5mm

9〜12mm

M5ネジ

Ja-5

■設置する際のご注意

本機を設置する場合には付属のコルクスペー

サーを必ず使用し、塗装部分が、可塑剤*を含む

製品に直接接触しないようにご注意ください。

本機の表面を被っている塗装皮膜は、可塑剤を

含む製品に長時間接触していると、色移りした

り色落ちすることがあります。

これを「可塑剤の移行」と言い、可塑剤を含む

製品に長時間接触することで、その製品に含ま

れている可塑剤が本機の塗装膜を軟化させるこ

とによって生じる現象です。

滑り止めシートやソファーなどは、製品によっ

て可塑剤が含まれている場合があります。本機

に接触することで色が移ったり、本機の色が落

ちたりするトラブルが起こった場合は保証の対

象とはなりません。

*可塑剤とは、ある材料に柔軟性を与えたり、加

工しやすくするために添加する物質のことで、

主に、塩化ビニール（塩ビ、PVC と言われる

こともあります。）を中心としたプラスチック

製品に用いられます。可塑剤は次のような製品

に使用されている場合があります。

・合成皮革（ソファー、椅子、テーブルクロ

ス、衣類など）

・滑り止めシート

・建材（壁紙、床材、天井材など）

・電線被覆（家電製品のコード、ケーブル類）

・フィルム・シート（雑誌や書籍の表装、機器

などに使用しているカバーなど）

・塗料・接着剤・顔料（ダンボール箱や家具な

どの合板用）

■お手入れについて

製品の表面は時々柔らかい布でからぶきしてく

ださい。汚れがひどいときは、中性洗剤をうす

めた液に、柔らかい布を浸し、固く絞って汚れ

をふき取ったあと乾いた布で仕上げをしてくだ

さい。固い布や、シンナー、アルコールなど揮

発性のものは、ご使用にならないでください。

化学ぞうきんなどをお使いになる場合は、それ

に添付の注意書きなどをお読みください。

ピアノ塗装仕上げの場合は、市販されているピ

アノクリーナー（鏡面ツヤ出し用）をご使用く

ださい。塗装面に付いた手アカや汚れをすっき

り取り、美しい光沢に仕上げます。お手入れ後

は、ホコリや手アカが付きにくくなり、付着し

ても乾拭きで楽に取ることができます。

スピーカーのグリルネットにほこりがついたと

きは、掃除機で吸い取るかブラシをかけるとよ

くほこりを取ることができます。

■

テレビやパソコンとの近接使用について



一般にテレビやパソコンに使用されているブラ

ウン管は、地磁気の影響さえ受けるほどデリ

ケートなので、普通のスピーカーを近づけて使

用すると、画面に色むらやひずみが発生します。

本機は防磁設計ではありません。ブラウン管テ

レビを本機の近くでご使用になると、色むらや

ひずみが生じる場合があります。そのときは、

本機をテレビから離してください。

■取り扱い上のご注意

本機は通常の音楽再生では問題ありませんが、

次のような特殊な信号が加えられますと、過大

電流による焼損断線事故のおそれがありますの

でご注意ください。

aFMチューナーが正しく受信していないとき

のノイズ

b発振器や電子楽器等の高い周波数成分の音

cオーディオチェック用 CDなどの特殊な信号

音

dマイク使用時のハウリング

eテープレコーダーを早送りしたときの音

fアンプが発振しているとき

gピンコードなど、接続端子の抜き差し時の

ショック音

取り扱いについて

Ja-6

形式：2ウェイ密閉型

定格インピーダンス：4Ω

最大入力：120W

定格感度レベル：83dB/W/m

定格周波数範囲：60Hz〜100kHz

クロスオーバー周波数：2.8kHz

キャビネット内容積：5.0リットル

外形寸法（幅×高さ×奥行）：

164×280×187mm

（グリルネット、ターミナル突起部含む）

質量：3.5kg

使用スピーカー：

ウーファー（13cmN-OMFコーン型）

ツイーター（3cmリング型）

ターミナル：

バナナプラグ対応金メッキ真鍮削り出しスピー

カーターミナル

防磁設計：無

付属品：

コルクスペーサー（4個）、スピーカーコード

8.0ｍ（1本）、クッション（4 個）、保証書

（1）、ユーザー登録カード（1）

※仕様および外観は予告なく変更することがあ

ります。

カタログおよび包装箱などに表示されている型

名の最後のアルファベットは製品の色を表す記

号です。色は異なっても操作方法や仕様は同じ

です。

主な仕様

Ja-7

■保証書

この製品には保証書を別途添付していますので、

お買い上げの際にお受け取りください。

所定事項の記入および記載内容をご確認いただ

き、大切に保管してください。

保証期間は、お買い上げ日より1年間です。

■調子が悪いときは

意外な操作ミスが故障と思われています。

この取扱説明書をもう一度よくお読みいただき、

お調べください。本機以外の原因も考えられま

す。ご使用の他のオーディオ製品もあわせてお

調べください。それでもなお異常のあるときは、

電源プラグを抜いて修理を依頼してください。

修理を依頼されるときは、下の事項をお買い上

げの販売店、または本書「オンキヨーご相談窓

口・修理窓口のご案内」記載のオンキヨー修理

窓口までお知らせください。

Xお名前

Xお電話番号

Xご住所

X製品名

Xできるだけ詳しい故障状況

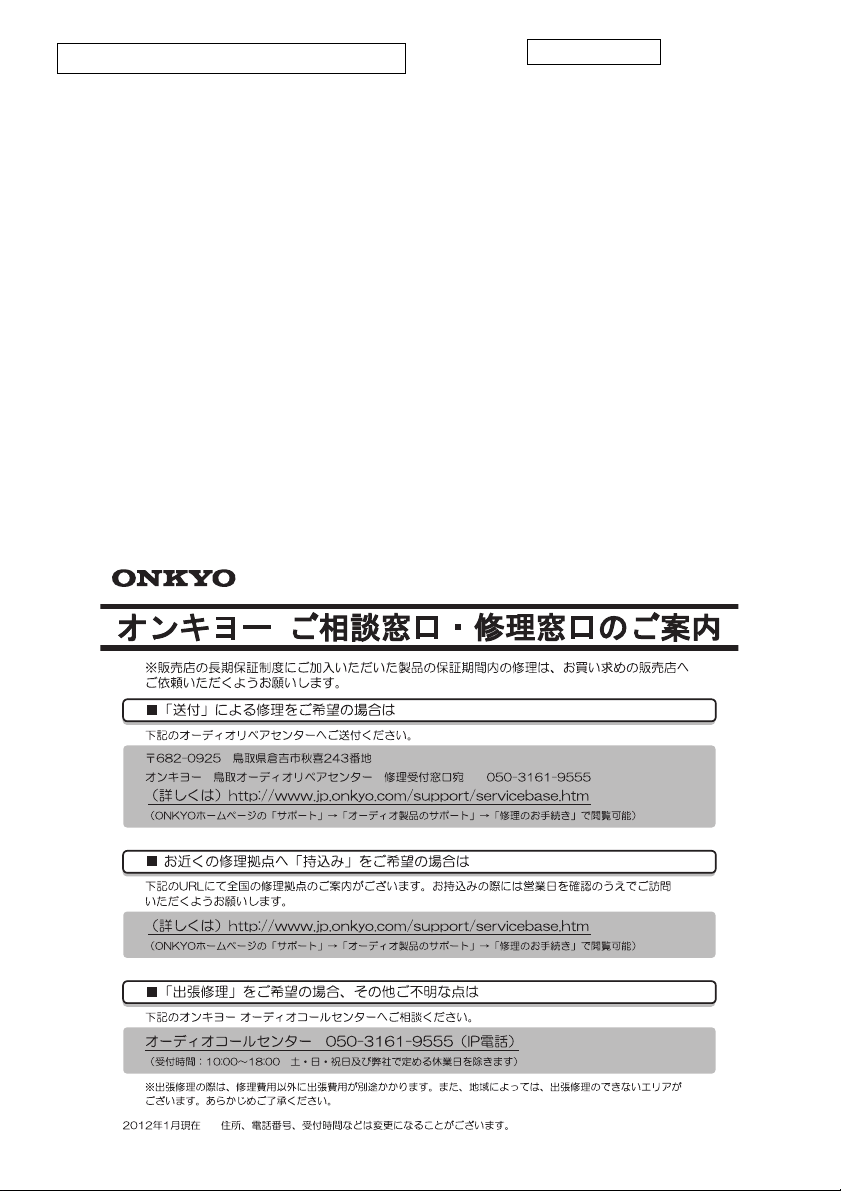

■オンキヨー修理窓口について

詳細は本書「オンキヨーご相談窓口・修理窓口

のご案内」をご覧ください。

■保証期間中の修理は

万一、故障や異常が生じたときは、商品と保証

書をご持参ご提示のうえ、お買い上げの販売店

またはオンキヨー修理窓口へご相談ください。

詳細は保証書をご覧ください。

■保証期間経過後の修理は

お買い上げ店、またはオンキヨー修理窓口へご

相談ください。修理によって機能が維持できる

場合はお客様のご要望により有料修理致します。

■補修用性能部品の保有期間について

本機の補修用性能部品は、製造打ち切り後8 年

間保有しています。性能部品とは、その製品の

機能を維持するために必要な部品です。保有期

間経過後でも、故障箇所によっては修理可能の

場合がありますのでお買い上げ店、またはオン

キヨー修理窓口へご相談ください。

修理について D-509M

Ja-8

Grille attachment catcher Cabinet

Grille

Wall fitting

Speaker terminals

Woofer

Tweeter

160mm

164mm

280

*187mm

74mm

40mm

*グリルネット、ターミナル突起部含む

記載の寸法は、実際の製品と若干の誤差が生じる場合があります。

* incl. grille and projection

The actual dimensions may differ slightly from this drawing.

En-1

・Before connecting the speakers, disconnect your amplifier’s power cord from the wall outlet and set its volume

control to minimum.

・The speaker’s rated impedance is 4 Ω. Make sure you connect an amplifier that is compatible with a 4 Ω

impedance.

Surface Coating

For mirror-smooth finish type, the surface color may look dull because a piano cleaner is applied to protect the

surface. Please wipe the surface with a cloth dampened with water and then wipe it with a dry cloth.

Note: Use a soft cloth to avoid the scratch.

Connecting the Speakers

Caution

・Make sure that the positive (+) and negative (-) wires or

R and L wires are not touching each other and also not

touching the rear panel of the amplifier to avoid the

circuit damage.

・Make sure to twist the core wire properly to prevent it

from touching the rear panel of the amplifier and causing the short.

pea

D-509M Instruction Manual

1. Peel the insulation off

the ends of the

speaker cable and

twist the core wires.

2. Loosen the terminal

screw and insert the

speaker cable into the

hole until the core

wires are inserted

fully.

3. Fasten the terminal

screw in the direction

of an arrow.

Left speaker

Right speaker

Speaker terminals of the amplifier

Red cord side

En-2

■Removing the Speaker Grilles

You can use the speakers either with or without their

grilles, which can be removed as follows.

■Using the Supplied Cork Spacers

Make sure to use the supplied cork spacers for stable

bases and better-quality sound. The cork spacers also

protect the bottom of the speaker from migrations of a

plasticizer.

Attach the cork spacers to the four corners of the

bottom of the speaker.

■Using the Wall Fitting

The speaker can be mounted by using the wall fitting

on the back of the speaker. The supplied pads make

the speaker stable on the wall. Attach the pads to the

four corners of the back of the speaker as shown.

Using Speaker System as Surround Speaker

Make sure that the wall is strong enough to bear the

weight of the speaker.

A mounting screw’s ability to support a speaker

depends on the material and the position of studs of

the wall. Use a thick and long screw with a head

diameter of 10 mm or less and a shank diameter of

4 mm or less. (We recommend a consultation with

professionals.)

■Mounting the Speaker

To mount the speaker by using commercially available

stands or fittings, use two keyhole slots (for M5 screw,

pitch 60 mm) on the back and bottom of the speaker.

Refer to instructions supplied with the stands or

fittings for the method of mounting. Use the stands or

fittings whose effective thread length is 9-12 mm

considering their thickness.

■Precaution on Placement

・This speaker is not compatible with television sets

with Braun tubes.

・Magnets are used for this speaker. Please move the

speaker apart from the magnetizing objects such as

television sets with Braun tubes, watches, cash

cards, and floppy discs.

Before Using the Speaker System

Remove Replace

Cork spacer

Bottom

Back

Wall fitting

Pads

Keyhole slots for

M5 screw x 2

pitch 60 mm

Commercially available fittings

Bottom

Back

Keyhole slots for

M5 screw x 2

pitch 60 mm

5mm

9-12 mm

M5 screw

Indice

Altri manuali Onkyo Sistema di altoparlanti

Manuali Sistema di altoparlanti popolari di altre marche

JVC

JVC CA-MXK5R Manuale utente

LG NB4532B Manuale utente

JVC

JVC CA-FSH100 Manuale utente

5Core

5Core Pro Series Manuale utente

EAW

EAW MQV1394e Manuale utente

Lynx

Lynx GXR-LA10A Manuale utente

iLive

iLive ITB066B Manuale utente

RDX

RDX QuickStation 4 Manuale utente

Electro-Voice

Electro-Voice S-122 Manuale utente

Sven

Sven SPS-619 GOLD Manuale utente

Pioneer

Pioneer CS-7070 Manuale utente

EAW

EAW UB82e Manuale utente

Sondpex

Sondpex Active Speaker System and Digital Music... Manuale utente

JVC

JVC NX-PN7 Manuale utente

Marshall Amplification

Marshall Amplification AR-DM61-BT Manuale utente

Yamaha

Yamaha NX-A01 - Speaker Sys Manuale utente

SE Audiotechnik

SE Audiotechnik I-LINE Manuale utente

Gemini

Gemini WRX-843 Series Manuale utente
