5.1.3 Laminieren eines Unterschenkelschafts
>Benötigte Werkzeuge und Materialien:
PVA-Folienschlauch 99B81=70X19X5 und 99B81=100X19X5, Perlon-
Trikotschlauch 623T3=8 oder 623T3=10, Schlauchstrumpf 81A1=8 oder
81A1=10, Carbonfaser-Gewebeband 616B1=25x*, Carbon-UD-
Schlauch 616G2, Carbonfaser-Flechtschlauch 616G15, Orthocryl-Lami
nierharz 80:20 PRO 617H119, Bindfaden

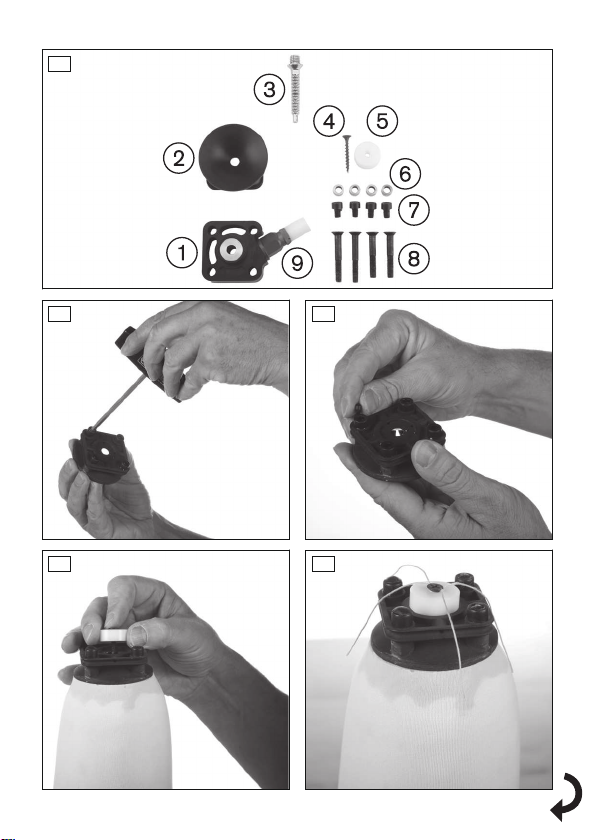

1) Die Herstellung des Prothesenschafts vorbereiten (siehe Seite9).
2) Den kürzeren PVA-Folienschlauch einweichen und über das Gipspositiv
ziehen.
3) Einen Schlauchstrumpf über das Gipspositiv ziehen.

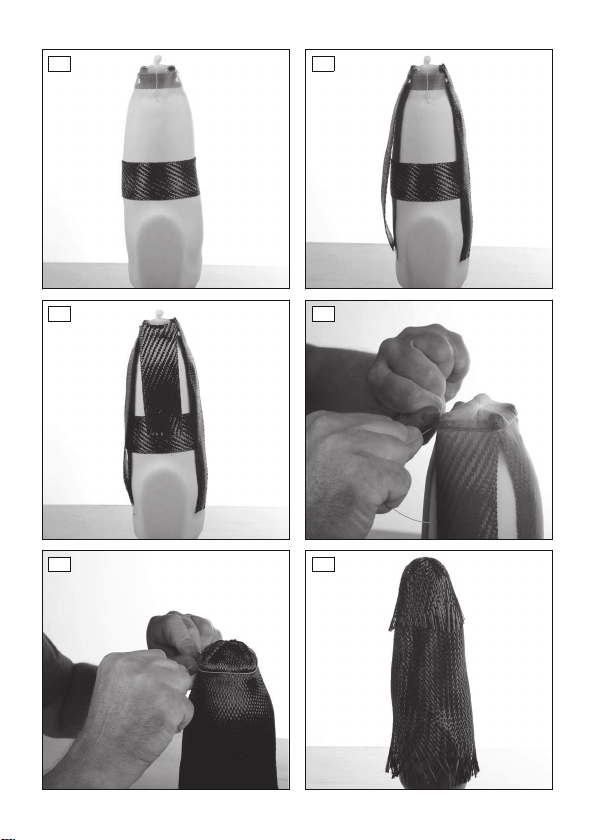

4) Eine Lage Carbonfaser-Gewebeband zirkulär um den MPT-Punkt (Mitte
Patella Tendum) platzieren (siehe Abb.6).
5) Medial und lateral eine Lage Carbonfaser-Gewebeband vom Shuttle
Lock bis zu den Kondylen platzieren (siehe Abb.7).
6) Anterior und posterior eine Lage Carbonfaser-Gewebeband vom Shuttle
Lock bis zum zirkulären Carbonfaser-Gewebeband platzieren (siehe
Abb.8).
7) Einen Schlauchstrumpf über das Gipspositiv ziehen.
8) Einen Bindfaden zirkulär in die Rille des Eingussadapters einlegen und
stramm abbinden (siehe Abb.9).
9) Ein Stück Carbon-UD-Schlauch zuschneiden (1,5-fache Länge des
Gipspositivs).
10) Den Carbon-UD-Schlauch bis zum Schaftrand über das Gipspositiv zie
hen. Den oberen Teil des Carbon-UD-Schlauch abbinden und die restli
che Länge über das Gipspositiv umschlagen.
11) Einen Bindfaden zirkulär in die Rille des Eingussadapters einlegen und
stramm abbinden (siehe Abb.10).
12) Einen Schlauchstrumpf über das Gipspositiv ziehen.
13) Ein Stück Carbonfaser-Flechtschlauch zuschneiden (1,3-fache Länge
des Gipspositivs).
14) Den Carbonfaser-Flechtschlauch bis zum Schaftrand über das Gipspo
sitiv ziehen. Den oberen Teil des Carbonfaser-Flechtschlauchs abbinden
und die restliche Länge über das Gipspositiv umschlagen (siehe
Abb.11).
15) Ein Stück Perlon-Trikotschlauch zuschneiden (2-fache Länge des Gips
positivs).
16) Den Perlon-Trikotschlauch bis zum Schaftrand über das Gipspositiv zie
hen. Den oberen Teil des Perlon-Trikotschlauch abbinden und die restli
che Länge über das Gipspositiv umschlagen.
