1 Produktbeschreibung Deutsch

INFORMATION

Datum der letzten Aktualisierung: 2017-07-06

►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam

durch.

►Beachten Sie die Sicherheitshinweise, um Verletzungen und Produkt

schäden zu vermeiden.

►Weisen Sie den Benutzer in den sachgemäßen und gefahrlosen Ge

brauch des Produkts ein.

►Bewahren Sie dieses Dokument auf.

1.1 Konstruktion und Funktion

Das Shuttle Lock 6A30=20 dient zur Fixierung eines geeigneten Liners im

Prothesenschaft. Das Shuttle Lock wird im distalen Bereich des Prothesen

schafts einlaminiert.

1.2 Kombinationsmöglichkeiten

Diese Prothesenkomponente ist kompatibel mit dem Ottobock Modularsys

tem. Die Funktionalität mit Komponenten anderer Hersteller, die über kom

patible modulare Verbindungselemente verfügen, wurde nicht getestet.

2 Bestimmungsgemäße Verwendung

2.1 Verwendungszweck

Das Produkt ist ausschließlich für die prothetische Versorgung der unteren

Extremität einzusetzen.

2.2 Einsatzgebiet

Das Produkt wird in den Prothesenschaft eingebettet und ist kein Struktur

teil. Das maximale Körpergewicht wird durch das Laminat des Prothesen

schafts und die verwendeten Prothesenkomponenten bestimmt.

Bei Verwendung mit 5R2

Zugelassen bis max.125kg Körpergewicht.

2.3 Umgebungsbedingungen

Zulässige Umgebungsbedingungen

Einsatztemperaturbereich: -10°C bis +60°C

Lager- und Transportkriterien: -10°C bis +60°C, relative Luftfeuchtigkeit: keine Be

schränkungen

Zulässige Umgebungsbedingungen

Feuchtigkeit: Süßwasser, Salzwasser – Nach Kontakt und Gebrauch muss eine Reini

gung und Trocknung erfolgen.

Zulässige Tauchtiefe: 1m

Unzulässige Umgebungsbedingungen

Sauna, extremer Wassersport

Mechanische Vibrationen oder Stöße

Schweiß, Urin, Säuren oder Laugen

Staub, Sand, stark hygroskopische Partikel (z.B. Talkum)

2.4 Nutzungsdauer

Die Nutzungsdauer des Produkts beträgt, abhängig vom Aktivitätsgrad des

Patienten, 3 bis 5 Jahre.

3 Sicherheit

3.1 Bedeutung der Warnsymbolik

VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.

3.2 Allgemeine Sicherheitshinweise

VORSICHT

Überbeanspruchung des Produkts

Verletzungsgefahr durch Bruch tragender Teile

►Setzen Sie das Produkt entsprechend des angegebenen Einsatzge

biets ein (siehe Seite5).

VORSICHT

Unzulässige Kombination von Prothesenkomponenten

Verletzungsgefahr durch Bruch oder Verformung des Produkts

►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die da

für zugelassen sind.

►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkompo

nenten, ob sie auch untereinander kombiniert werden dürfen.

VORSICHT

Verwendung unter unzulässigen Umgebungsbedingungen

Verletzungsgefahr durch Schäden am Produkt

►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen

aus.

►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt

war, prüfen Sie es auf Schäden.

►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im

Zweifelsfall nicht weiter.

►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,

Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk

statt, etc.).

VORSICHT

Überschreitung der Nutzungsdauer und Wiederverwendung an ei

nem anderen Patienten

Verletzungsgefahr durch Funktionsverlust sowie Beschädigungen am Pro

dukt

►Sorgen Sie dafür, dass die geprüfte Nutzungsdauer nicht überschritten

wird.

►Verwenden Sie das Produkt nur für einen Patienten.

VORSICHT

Mechanische Beschädigung des Produkts

Verletzungsgefahr durch Funktionsveränderung oder -verlust

►Arbeiten Sie sorgfältig mit dem Produkt.

►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfä

higkeit.

►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust

nicht weiter (siehe „Anzeichen von Funktionsveränderungen oder -ver

lust beim Gebrauch“ in diesem Kapitel).

►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,

Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).

Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch

Funktionsveränderungen können sich z.B. durch ein verändertes Gangbild,

eine veränderte Positionierung der Prothesenkomponenten zueinander so

wie durch Geräuschentwicklung bemerkbar machen.

4 Lieferumfang

Shuttle Lock 6A30=20

Menge Benennung Kennzeichen

1 Gebrauchsanweisung –

1 Shuttle Lock Gehäuse 5X120

1 Rasteinheit 6A52=K

1 Pin 6Y13=1

1 Gewindestift 506G21=M4x10

1 Dummy Set

Bestehend aus: 1 Teller-Dummy, 1 Rasteinheit-

Dummy, 1 Senkschraube, 4 Nägeln

5X108

1 Dummy Set

Bestehend aus: 1 Zylinderschraube, 1 Hülsen-

Dummy, 2 O-Ringen

6A94

Ersatzteile/Zubehör (nicht im Lieferumfang)

Menge Benennung Kennzeichen

– Pin, kurz 6Y13=2

– Pin, lang 6A13=L1

5 Herstellung der Gebrauchsfähigkeit

VORSICHT

Fehlerhafter Aufbau oder Montage

Verletzungsgefahr durch Schäden an Prothesenkomponenten

►Beachten Sie die Aufbau- und Montagehinweise.

5.1 Schaftherstellung vorbereiten

>Benötigte Materialien: Teller-Dummy, Rasteinheit-Dummy, Shuttle

Lock Gehäuse, Silikonfett, Plastaband 636K8*

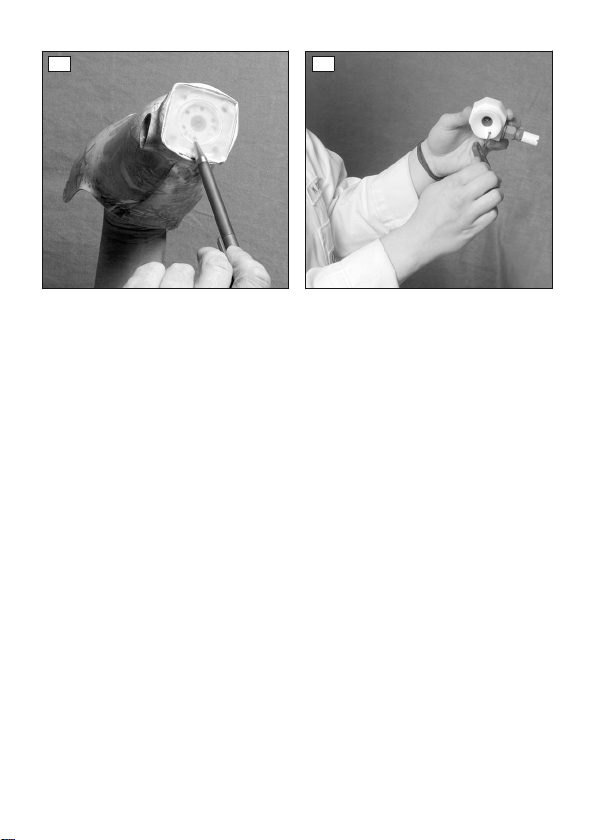

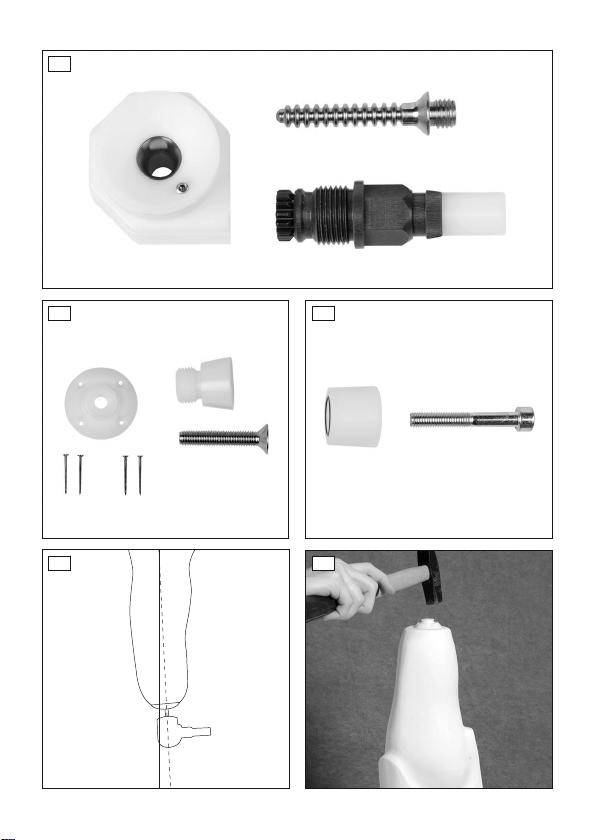

1) HINWEIS! Richten Sie das Shuttle Lock in Stumpflängsachse aus,

um unnötige Belastungen und Verschleiß zu verhindern (siehe

Abb.4).

Den Teller-Dummy in Stumpflängsachse auf der distalen Fläche des

Gipsmodells platzieren und mit 4 Nägeln fixieren (siehe Abb.5).

2) Das Gewinde des Rasteinheit-Dummys einfetten und den Dummy in das

Gehäuse des Shuttle Locks einschrauben.

3) Den Schlitz im Kopf des Rasteinheit-Dummys mit Plastaband füllen.

5.2 Prothesenschaft herstellen

Verwenden ohne Eingussscheibe

>Benötigte Materialien: Hülsen-Dummy, Zylinderschraube aus Dummy

set 6A94

1) Den Hülsen-Dummy in das Shuttle Lock Gehäuse einsetzen.

2) Das Shuttle Lock Gehäuse und den Hülsen-Dummy mit der Zylinder

schraube am Teller-Dummy fixieren.

3) Den Prothesenschaft herstellen, wie in der Gebrauchsanweisung des

Schaftansatzes oder des Eingussankers beschrieben.

4) Die Endmontage durchführen (siehe Seite10).

INFORMATION

Die in diesem Dokument beschriebene Armierung wurde für das maximale

Körpergewicht des Anwenders des Produkts freigegeben. Jede Verände

rung der Armierung liegt in der Verantwortung des Orthopädietechnikers.

Verwenden mit Eingussscheibe

>Benötigte Materialien: Eingussscheibe 5R2, Plastaband 636K8*, Lin

sen-Blechschrauben 501S74=3.5x9.5, Senkschraube aus Dummyset

5X108, Silikonfett, PVA-Folienschlauch 99B81, Nylglas-Trikotschlauch

623T9, Glasfaser-Matte 616G4, Carbonfaser-Gewebe 616G12, Carbon-

Glasfaser-Flechtschlauch 616G14*, Glasfaser-Gewebeschlauch 616G3,

Orthocryl-Laminierharz 80:20 PRO 617H119

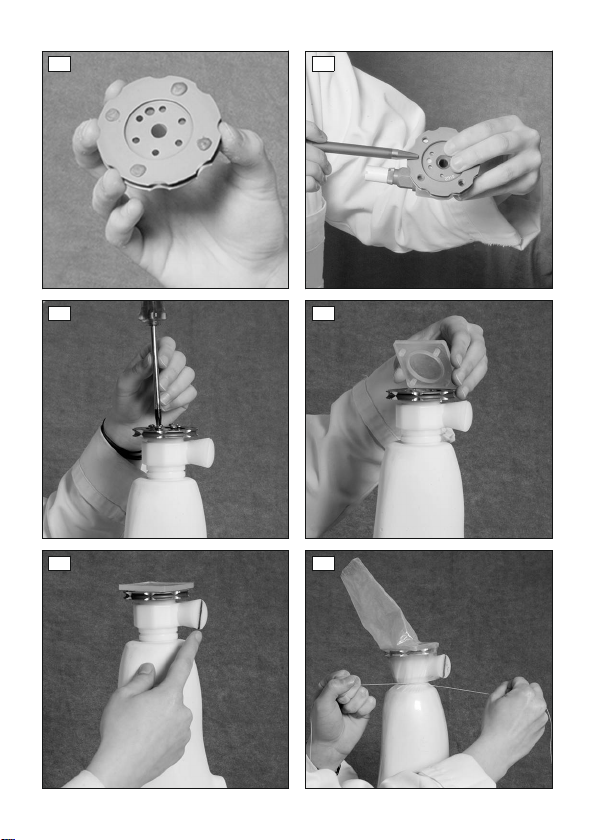

1) Die 4 Schraubenlöcher auf der Unterseite der Eingussscheibe mit Pla

staband füllen (siehe Abb.6).

2) Die Eingussscheibe so auf dem Shuttle Lock Gehäuse platzieren, dass

das Markierungsloch zur Rasteinheit ausgerichtet ist (siehe Abb.7).

3) Die Eingussscheibe mit 6 Linsen-Blechschrauben auf dem Shuttle Lock

Gehäuse fixieren (siehe Abb.8).

4) Das Shuttle Lock Gehäuse und die Eingussscheibe mit der Senkschrau

be am Teller-Dummy fixieren.

5) Die Auflagefläche des Laminierschutzes einfetten und den Laminier

schutz aufsetzen (siehe Abb.9, siehe Abb.10).

6) Einen eingeweichten PVA-Folienschlauch über das Gipsmodell ziehen

(siehe Abb.11).

7) Ein Stück Nylglas-Trikotschlauch zuschneiden (2-fache Länge des Gips

modells). Den Nylglas-Trikotschlauch zur Hälfte über das Gipsmodell

ziehen.

8) Einen Streifen Carbonfaser-Gewebe (ca. 8cm breit) zirkular an der Ein

gussscheibe anbringen.

9) Die zweite Hälfte des Nylglas-Trikotschlauchs über das Gipsmodell um

schlagen und mit Perlon-Trikot abbinden.

10) Eine Lage Carbonfaser-Gewebe mediolateral über das Gipsmodell le

gen, bis ca. 2cm distal des Schaftrands.

11) Eine Streifen Carbonfaser-Gewebe (ca. 8cm breit) zirkular distal der

MPT-Linie anbringen.

12) Eine Lage Carbon-Glasfaser-Flechtschlauch zuschneiden (0,3-fache

Länge des Gipsmodells). Den Carbon-Glasfaser-Flechtschlauch im Be

reich des Shuttle Locks über das Gipsmodell ziehen.

13) Ein Stück Nylglas-Trikotschlauch zuschneiden (2-fache Länge des Gips

modells). Den Nylglas-Trikotschlauch zur Hälfte über das Gipsmodell

ziehen.

14) Den Nylglas-Trikotschlauch in der Nut der Eingussscheibe abbinden.

Den überstehenden Nylglas-Trikotschlauch über das Gipsmodell um

schlagen.

15) Ein Stück Glasfaser-Gewebeschlauch zuschneiden (1,5-fache Länge

des Gipsmodells). Den Glasfaser-Gewebeschlauch über die distale

Hälfte des Gipsmodells ziehen.

16) Die zweite Hälfte des Glasfaser-Gewebeschlauch über das Gipsmodell

umschlagen.

17) Den distalen Schaftbereich um Eingussscheibe und Shuttle Lock mit

Carbonfaser-Gewebe verstärken.

18) 2 Lagen Nylglas-Trikotschlauch über das Gipsmodell ziehen.

19) Einen eingeweichten PVA-Folienschlauch über das Gipsmodell ziehen.

20) Den Laminiervorgang mit Orthocryl durchführen.

21) Die Endmontage durchführen (siehe Seite10)

5.3 Endmontage

>Voraussetzung: Der Prothesenschaft ist fertiggestellt.

>Benötigte Materialien: Drehmomentschlüssel 710D4, Drehmoment

schlüssel (auf 0,5Nm einstellbar), Gewindestift 506G21=M4x10

1) Den Rasteinheit-Dummy freischleifen und den Dummy entfernen (siehe

Abb.12).

2) Die Rasteinheit in das Shuttle Lock einschrauben (Anzugsmoment:

10Nm).

3) Den Gewindestift auf der Innenseite des Prothesenschafts in das Shuttle

Lock einschrauben (Anzugsmoment: 0,5Nm). Dadurch wird die Rast

einheit gesichert (siehe Abb.13).

Indice

Lingue:

Altri manuali Otto Bock Attrezzature mediche

Otto Bock

Otto Bock 453D2 Manuale utente

Otto Bock

Otto Bock 4R11 Quickchange Manuale utente

Otto Bock

Otto Bock Challenger 1E95 Manuale utente

Otto Bock

Otto Bock Instructions for us Manuale utente

Otto Bock

Otto Bock 3R15 Manuale utente

Otto Bock

Otto Bock 17LK3 Series Manuale utente

Otto Bock

Otto Bock 3C96-1 Manuale utente

Otto Bock

Otto Bock 28U24 Manuale utente

Otto Bock

Otto Bock Infinity Double Air Walker high 50S24 Manuale utente

Otto Bock

Otto Bock 13Z68 Manuale utente

Otto Bock

Otto Bock 50R301N Dyneva light Manuale utente

Otto Bock

Otto Bock Varos 6Y200 Series Manuale utente

Otto Bock

Otto Bock 17LA3N Manuale utente

Otto Bock

Otto Bock 3R20 Manuale utente

Otto Bock

Otto Bock DynamicArm 12K100N Manuale utente

Otto Bock

Otto Bock Prosedo 3R31 Manuale utente

Otto Bock

Otto Bock 4R57-WR Manuale utente

Otto Bock

Otto Bock 50R231 Manuale utente

Otto Bock

Otto Bock 17B20 Series Manuale utente

Otto Bock

Otto Bock 1C63 Triton Low Profile Manuale utente

Otto Bock

Otto Bock Manu Immobil Long Manuale utente

Otto Bock

Otto Bock C-Leg 3C98-3 Manuale utente

Otto Bock

Otto Bock 3R46 Manuale utente

Otto Bock

Otto Bock 28R14 Manuale utente

Manuali Attrezzature mediche popolari di altre marche

TekTone

TekTone Tek-CARE160 Manuale utente

NeuroMetrix

NeuroMetrix Quell 2.0 Manuale utente

AMT

AMT XLR8 Manuale utente

Medipost-Nutristoma

Medipost-Nutristoma MD300K2 Manuale utente

EDAN

EDAN SONOTRAX Pro Manuale utente

Restorative Therapies

Restorative Therapies RT300 Manuale utente

Gendex

Gendex Expert DC Manuale utente

Dexcowin

Dexcowin ADX4000W Manuale utente

Libelium

Libelium MySignals Manuale utente

Acelity

Acelity V.A.C.ULTA 4 Manuale utente

Caputron

Caputron ActivaDose II tDCS Manuale utente

FujiFilm

FujiFilm Sonart Manuale del proprietario

Plinth 2000

Plinth 2000 93CDT Manuale utente

GE SENOGRAPHE 800T Manuale utente

GE Definium 5000 Manuale utente

Kanmed

Kanmed GE-1380 Manuale utente

Huntleigh

Huntleigh FD1 Manuale utente

Stryker

Stryker SPR Plus Manuale utente
