Palazzetti ECOFIRE VIVIENNE US Guida all'installazione
ECOFIRE VIVIENNE
LIBRETTO PRODOTTO
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
Istruzioni originali
PRODUCT TECHNICAL DETAILS
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Translation of the original instructions
PRODUKTHANDBUCH
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung die
Anleitugen stets aufmerksam durchlesen.
Übersetzung der Original-Bedienungsanleitung
MANUEL DU PRODUIT
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes avant
l'installation, l'entretien ou l'utilisation du produit.
Traduction des instructions originales
DATOS TÉCNICOS DEL PRODUCTO
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto.
Traducción de las instrucciones originales
IT
Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto
accordarci acquistando il nostro prodotto e ci congratuliamo con Lei
per la scelta.
Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a
seguire attentamente quanto descritto nel presente manuale.
EN
Dear Customer,
We’d like to thank you for having purchased one of our products and
congratulate you on your choice.
To make sure you get the most out of your product, please carefully
follow the instructions provided in this manual.
FR
Cher client,
Nous souhaitons avant tout vous remercier de la préférence que
vous nous avez accordée en achetant notre produit et vous félicitions
pour votre choix.
Afin de vous permettre de profiter au mieux de votre nouveau
produit, nous vous invitons à suivre attentivement les instructions
reportées dans cette notice.
DE
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken
und Ihnen zur Wahl gratulieren.
Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können,
bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung
enthaltenen Angaben genau zu befolgen.
ES
Estimado Cliente,
Deseamos agradecerle por la preferencia que nos ha otorgado
adquiriendo nuestro producto y lo felicitamos por su elección.
Para el mejor uso de su producto, lo invitamos a leer con atención
cuanto se describe en el presente manual.
3004778006 - 21/02/2023
ITALIANO
Sommario
1 DESCRIZIONE GENERALE 2
1.1 VIVIENNE USCITA SUPERIORE - PRO2 3
1.2 VIVIENNE - PRO2/PRO3 4
1.3 Dimensioni 5
1.4 Caratteristiche tecniche 7
2 SMONTAGGIO E MONTAGGIO DELLA VESTIZIONE 9
2.1 Smontaggio fianchi 9
2.2 Smontaggio schienale 9
2.3 Smontaggio top 10
4004778006 - 21/02/2023

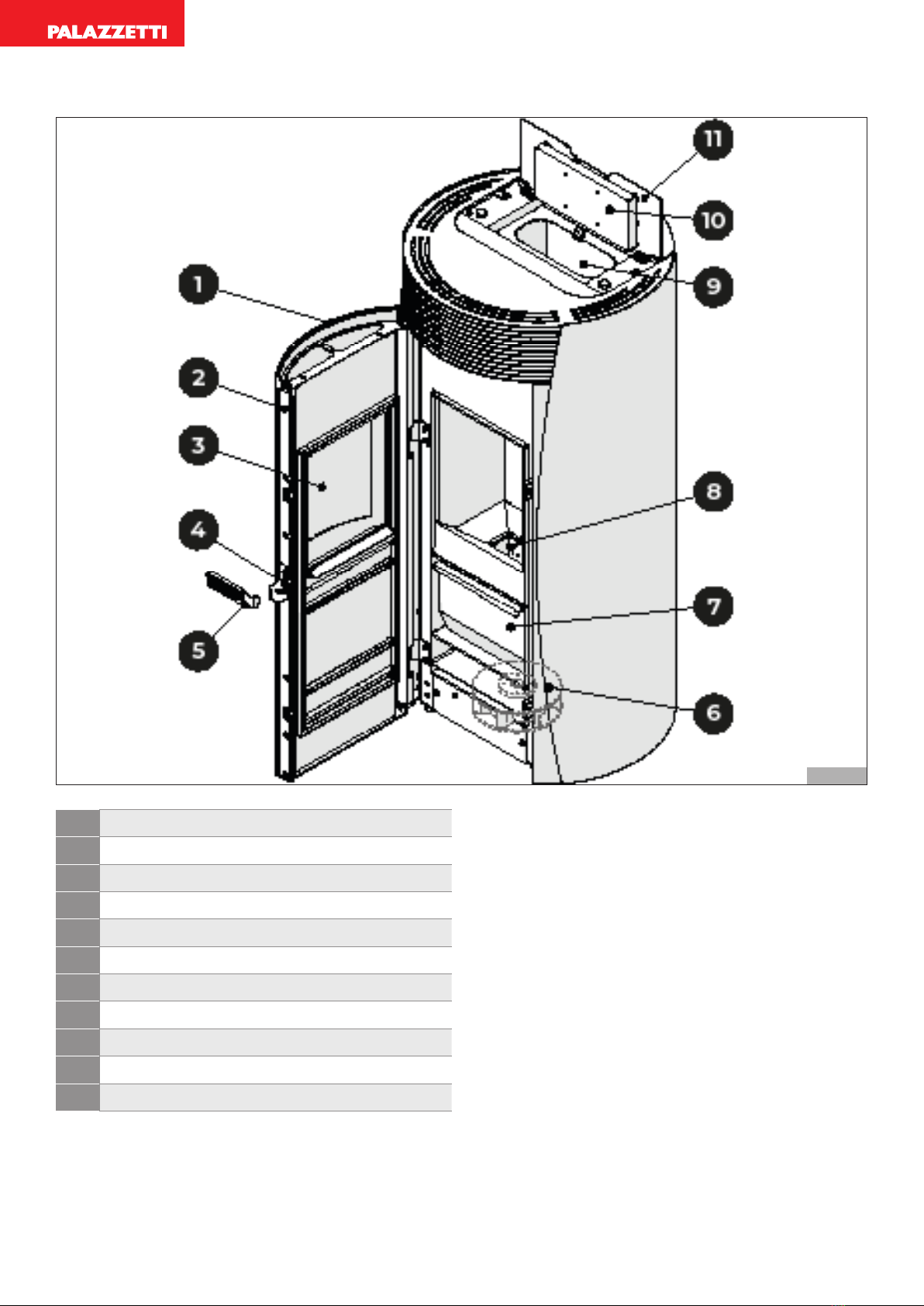

1 DESCRIZIONE GENERALE
1Vetro rivestimento porta
2Porta
3Vetro porta interno
4Maniglia di apertura
5Maniglia fredda
6Ventilatore ambiente
7Cassetto cenere
8Braciere
9Serbatoio pellet
10 Display
11 Coperchio serbatoio
Fig. 1
5004778006 - 21/02/2023
ITALIANO

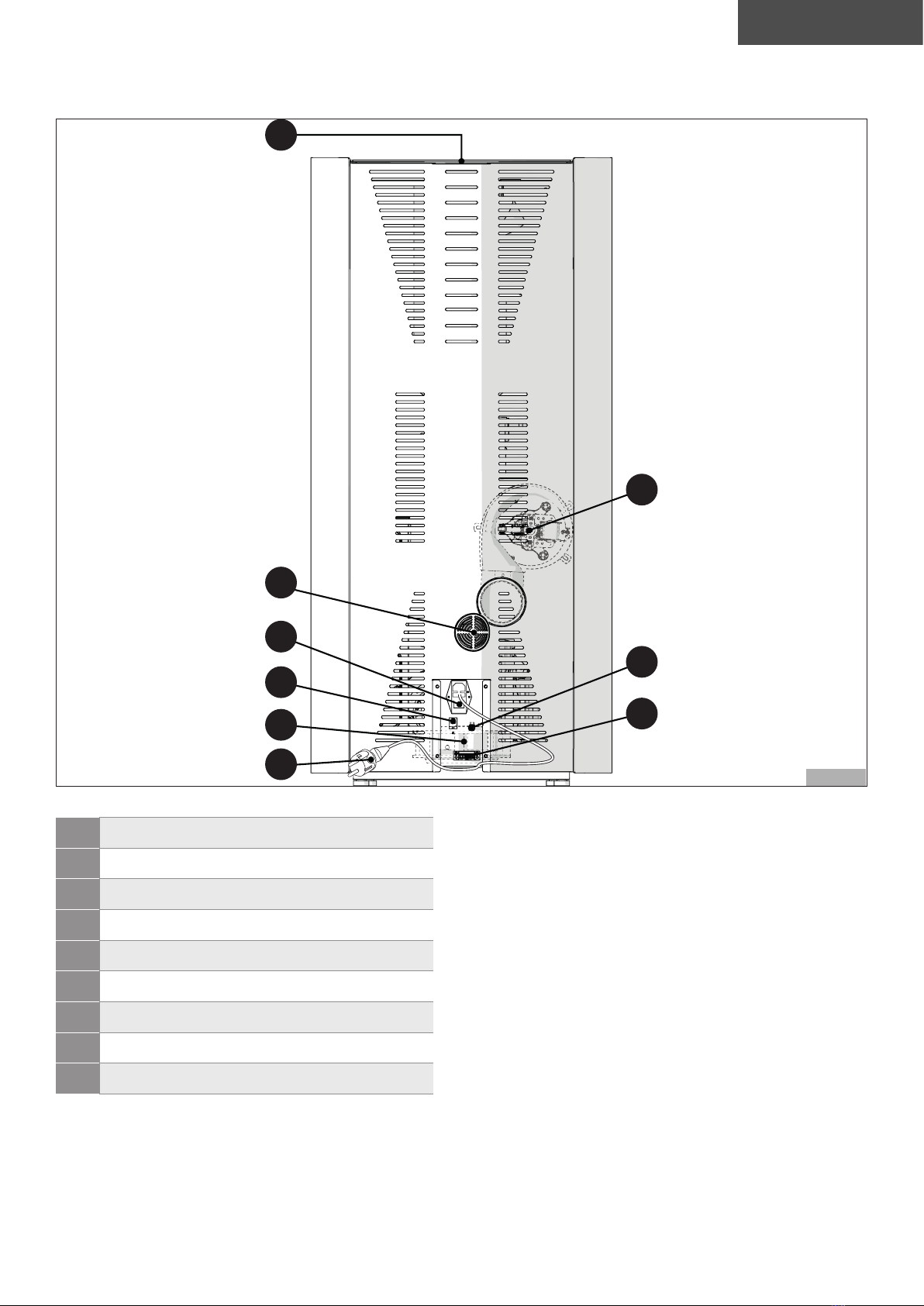

1.1 VIVIENNE USCITA SUPERIORE - PRO2
1Cavo di alimentazione
2Ventilatore ambiente
3Connettore RJ11
4Interruttore di accensione
5Tubo aria comburente
6Tubo di uscita fumi
7Ventilatore posteriore (PRO 2)
8Termostato a riarmo manuale
9Morsettiera 6 pin
7
8
9
6
4
5
2
3
1Fig. 2
6004778006 - 21/02/2023

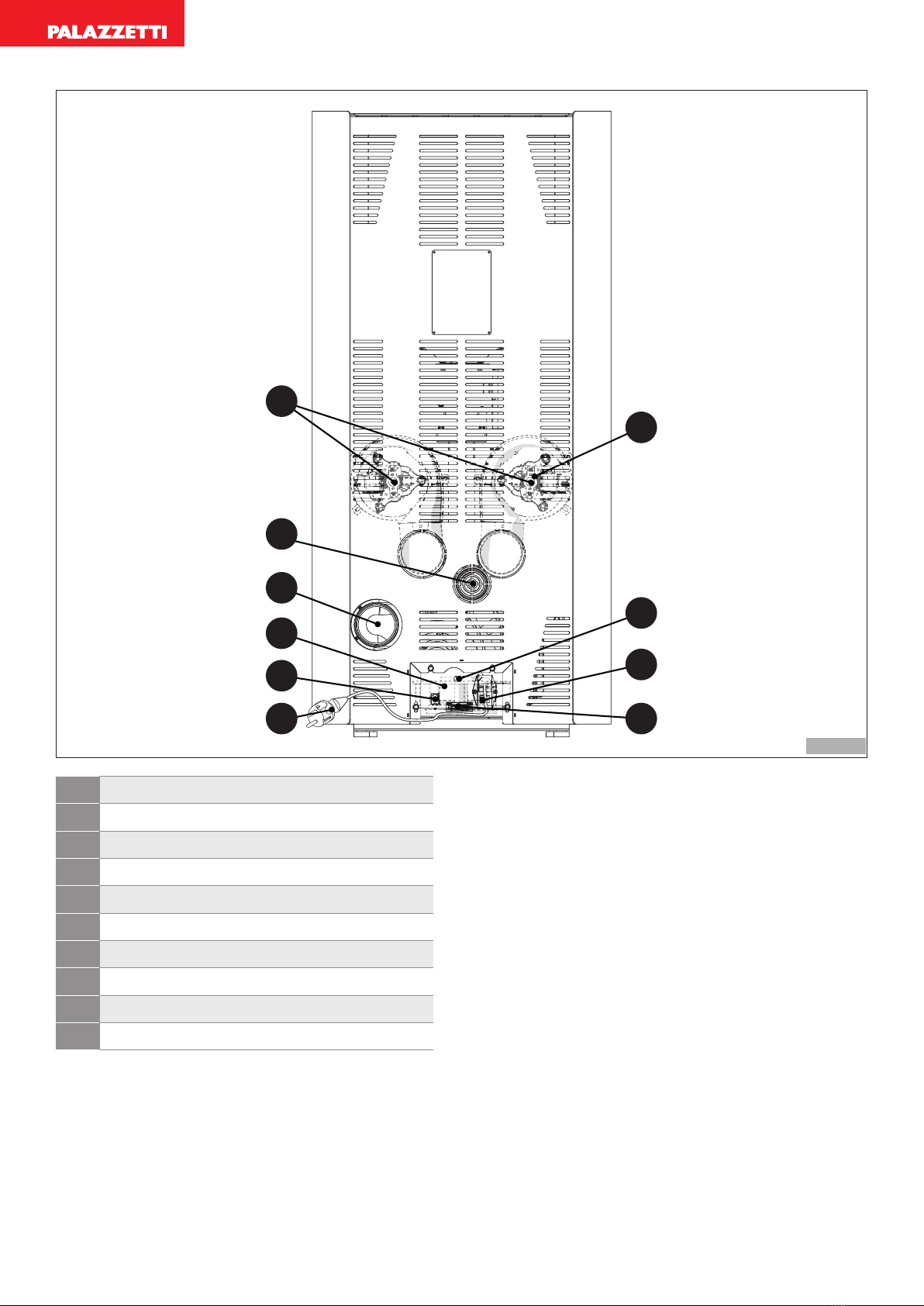

1.2 VIVIENNE - PRO2/PRO3
1Cavo di alimentazione
2Ventilatore ambiente
3Connettore RJ11
4Tubo di uscita fumi
5Tubo aria comburente
6Ventilatori posteriori (PRO 3)
7Ventilatore posteriore (PRO 2)
8Termostato a riarmo manuale
9Interruttore di accensione
10 Morsettiera 6 pin
7
10
8
9
4
6
5
2
3
1
Fig. 3
7004778006 - 21/02/2023
ITALIANO

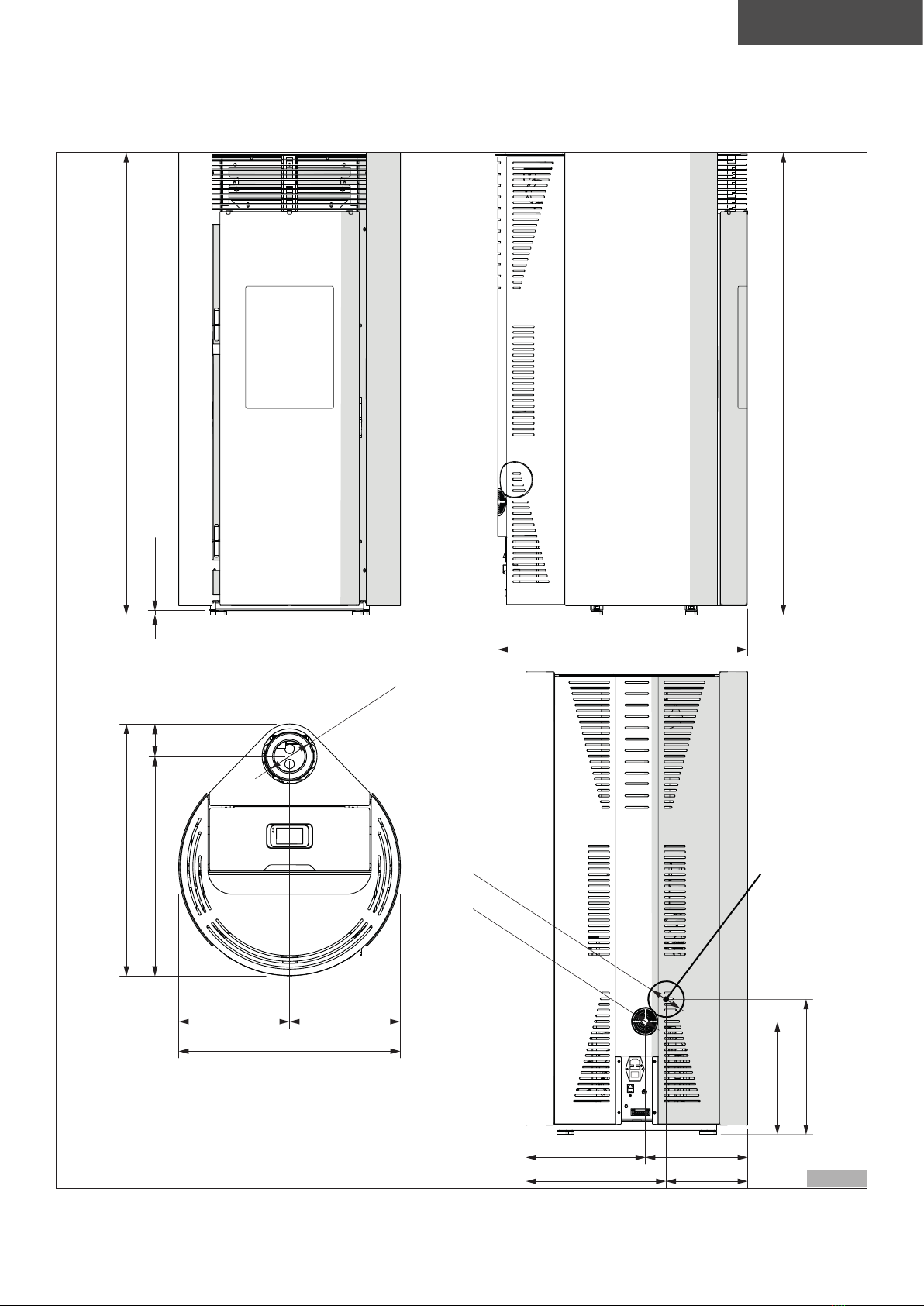

1.3 Dimensioni
1.3.1 VIVIENNE Uscita superiore
1221
658
12 (+16)
664
583
291,5 291,5
314 268
368 214
299
357
1221
579 85
Ø80 (*)
Ø60
PRO2
Ø80/130
Fig. 4
8004778006 - 21/02/2023

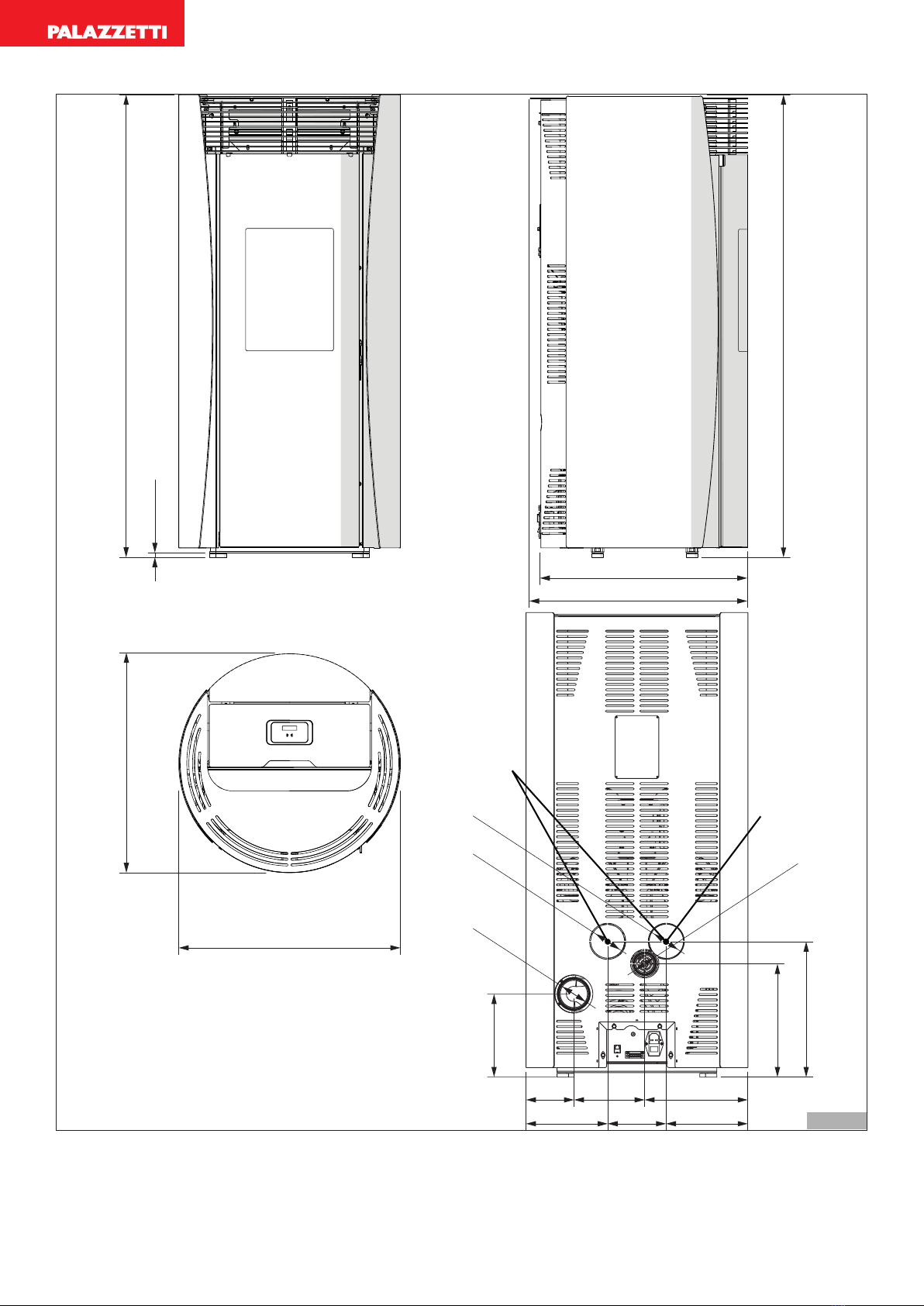

1.3.2 VIVIENNE
1221
547,5
575
583
126 186 271
214,5 154 214,5
219
298
357
1221
575
Ø80
Ø60
Ø80 (*)
Ø80 (*)
PRO2
PRO3
12 (+16)
Fig. 5
9004778006 - 21/02/2023
ITALIANO
1.4 Caratteristiche tecniche
VIVIENNE US VIVIENNE US 9 VIVIENNE US 12
Min Max Min Max
Potenza termica globale (resa) kW 2,8 9,3 2,8 12
Rendimento % 90,9 91,8 90,9 90,9
Temperatura fumi °C 105,9 183,6 105,9 210,7
Portata fumi g/s 3,38 4,91 3,38 5,94
Consumo orario di combustibile kg/h 0,64 2,11 0,64 2,75
Emissioni di CO (al 13% di O2) mg/
Nm3236 9 236 29
Uscita fumi mm Ø 130
Ingresso aria comburente mm Ø 80
Presa d’aria esterna mm Ø 100 Ø 100
Combustibile Pellet di legno
Tiraggio della canna fumaria Pa 12 ± 2
Tiraggio minimo per dimensionamento del
camino Pa 0,0
Stufa adatta per locali non inferiori a m340 60
Capacità serbatoio di alimentazione kg 15
Peso kg 165
N° di ventilatori ambiente n° 1 (PRO2)
Portata dei ventilatori ambiente m3/h 100
Dati elettrici VIVIENNE US
9 - 12 9 PRO2 - 12 PRO2
Tensione V 230 230
Frequenza Hz 50 50
Potenza max assorbita in funzionamento W 55 75
Potenza assorbita all’accensione elettrica W 360 360
10 004778006 - 21/02/2023
VIVIENNE VIVIENNE 9 VIVIENNE 13
Min Max Min Max
Potenza termica globale (resa) kW 2,8 9,3 2,8 13
Rendimento % 90,9 91,8 90,9 90,5
Temperatura fumi °C 105,9 183,6 105,9 221
Portata fumi g/s 3,38 4,91 3,38 6,33
Consumo orario di combustibile kg/h 0,64 2,11 0,64 2,99
Emissioni di CO (al 13% di O2) mg/
Nm3236 9 236 36
Uscita fumi mm Ø 80
Ingresso aria comburente mm Ø 60
Presa d’aria esterna mm Ø 100 Ø 110
Combustibile Pellet di legno
Tiraggio della canna fumaria Pa 12 ± 2
Tiraggio minimo per dimensionamento del
camino Pa 0,0
Stufa adatta per locali non inferiori a m340 60
Capacità serbatoio di alimentazione kg 18
Peso kg 153 155
N° di ventilatori ambiente n° 1 (PRO2) 2 (PRO3)
Portata dei ventilatori ambiente m3/h 100
Dati elettrici VIVIENNE
9 - 13 9 PRO2 13 PRO3
Tensione V 230 230 230
Frequenza Hz 50 50 50
Potenza max assorbita in
funzionamento W55 75 130
Potenza assorbita all’accensione
elettrica W 360 360 360
