感謝您購買 Panasonic 空調器。

在操作空調器前 , 請細讀此操作說明 , 並保存此書以備

日後參考。

附帶的安裝說明須保存並請安裝人員在安裝前閲讀。

遙控器包裝在室内機箱子裏並請安裝人員在安裝前取出。

Operating Instructions

Air Conditioner

10-18

Thank you for purchasing Panasonic Air Conditioner.

Before operating the unit, please read these operating

instructions thoroughly and keep them for future reference.

The included Installation Instructions should be kept and

read by the installer before installation.

Remote control is packaged in the indoor unit and removed

by the installer before installation.

ACXF55-05860

安全措施 .................................................................................................................................................. 4-5

如何使用 .................................................................................................................................................. 6-7

清洗說明 ......................................................................................................................................................8

故障檢修 ......................................................................................................................................................9

信息 ...........................................................................................................................................................18

附件

• 遙控器

• AAA 或 R03 電池 × 2

• 遙控器托架

• 用於遙控器托架的螺釘 × 2

操作條件

在以下溫度範圍內使用空調器。

DBT : 乾球溫度

WBT : 濕球溫度

溫度 °C (°F) 室内室外

DBT WBT DBT WBT

COOL(製冷) 最高 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8)

最低 16 (60.8) 11 (51.8) 16 (60.8) 11 (51.8)

提供最佳舒適度及清新的空氣

nanoe-G 淨化空氣到最小的顆粒

壓制有害的微生物如病毒，細菌等滋長以保持空氣清新。

也會在濾塵網中消滅病毒和細菌以保持本機內部清潔。

中文

簡易指南

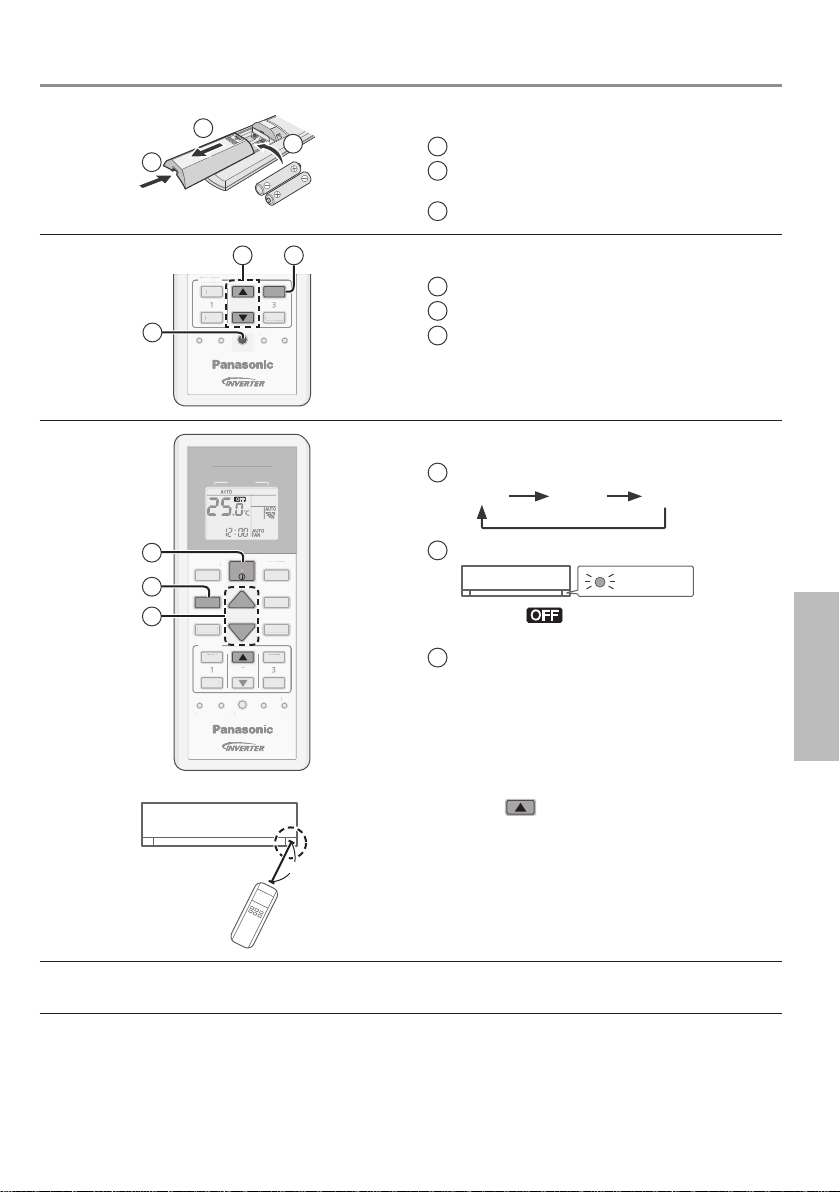

裝入電池

1拉出遙控器的背蓋

裝入 AAA 或 R03 電池

(可用大約一年)

3把蓋關上

OFF

SET

CANCEL

123

TIMER

CLOCKSET CHECK RESET

AC RC

TIMER

2 3

時間設定

1按下CLOCK(時間)

設定時間

3確認

AIR CONDITIONER

OFF/ON

OFF

SET

CANCEL

123

TIMER

MODE

TEMP

CLOCKSET CHECK RESET

AC RC

MODE

POWERFUL/

QUIET

AIR SWING

FAN SPEED

nanoe-G

SLEEP

AIR C

NDITI

TIMER

WERFUL/

UIET

AIR

WIN

PEE

anoe-

LEE

基本操作

1選擇所需要的模式

DRYAUTO COOL

2開始/停止操作

POWER

• 請注意指示燈顯示在顯示屏以啟

動本機。

3選擇所需要的溫度

• 選擇範圍:

16.0 °C ~ 30.0 °C / 60 °F ~ 86 °F。

• 在所建議的溫度範圍內操作本機可為您節

省能源。

COOL(製冷) :

26.0 °C ~ 28.0 °C / 79 °F ~ 82 °F。

• 持續按下 5 秒以調暗或恢復主機的指示

燈亮度。

• 在室内機遙控接收器的 8 米範圍内使用遙控

器。

本操作說明書裡的圖解僅作為說明用途,並且可能與實際產品有所區别。若因為產品改進而發生變更,

恕不另行通知。

安全措施

為了防止個人傷害，危害其他人或財物的損失，請

遵守以下指示:

因不遵守以下指示導致的錯誤操作將引起傷害或損

壞，其嚴重程度分類如下:

警告

此標識所示的行為有

可能導致嚴重傷害或

死亡。

注意

此標識所示的行為有

可能導致傷害或財產

損失。

要遵守的指示按下列符號分類:

此符號表示被禁止的行為。

此符號表示務必執行的行為。

警告

室内機及室外機

此裝置不適合殘疾、感應欠佳或智障，經驗與

知識不足的人士（包括兒童）使用。除非負責

其安全的監督人從旁監督或指示如何正確使用

此裝置。務必監督兒童以確保他們不會玩弄本

機。

請諮詢授權經銷商或專業人員清潔内部零件，

修理、安裝、拆卸和重新安裝本機。安裝及處

理不當將導致漏電，觸電或火災。

請向授權經銷商或專業人員確認有關任何指定

製冷劑類型之運用。使用所指定以外的製冷劑

類型會導致產品損壞，爆裂並導致傷害等。

切勿將本機安裝在爆炸或可燃性的環境中。否

則會導致火災。

切勿把手指或其他物件插入空調器的室

内或室外機以免受到旋轉部件傷害。

閃電時切勿觸摸室外機，否則會導致觸電。

切勿長時間受冷氣流直接吹拂以免過冷。

切勿坐或踩踏在主機上以免意外摔跤。

遙控器

切勿讓嬰兒和小孩玩遙控器以免不小心吞下電

池。

電源

切勿採用改裝電線，接合電

線，延長電線或非指定的電線,

以免過熱及火災。

為免過熱，火災或觸電:

• 切勿與其他設備共用一個電源插座。

• 切勿用潮濕的手操作。

• 切勿過度扭曲電線。

• 切勿以插入或拉出插頭的方式來操作或停止

本機。

室內機

室外機

電源

遙控器

空氣吸入口

空氣吹出口

中文安全措施

如果電線損壞，必須由製造商、其服務代理

商或具有同等資格的合格人員進行更換以免

遭受危害。

強烈建議您安裝接地漏電電源斷路器

(ELCB) 或殘餘電流裝置 (RCD) 以免觸電

或火災。

為免過熱，火災或觸電:

• 妥當插入插頭。

• 務必定時用乾布擦掉插頭上的灰塵。

當出現任何異常/故障時，請停止使用本機，

拔出電插頭或關掉電源開關及斷路器。

(煙霧/火災/觸電危險)異常/故障舉例

• 接地漏電電源斷路器 (ELCB) 頻繁跳閘。

• 出現燒焦味。

• 本機出現異常噪音或振動。

• 室内機漏水。

• 電線或插頭變得異常熱。

• 無法控制風量。

• 本機立即停止運轉，雖然已經打開準備操

作。

• 雖然已經停止操作, 風扇仍然不停止轉

動。

立即諮詢經銷商以進行保養/修理。

更換或安裝電源插頭必須由授權/合格人員

進行。主導電體裏的電線由下列不同的顏色

分類:

接頭

紅色

電線

負載線

中線

接地線

顏色(GB 標準)

藍色

綠色-黃色

褐色

黑色

綠色/黃色

電線顏色會隨國家電線代碼的標準而有所

區别。

本設備必須接地以免觸電或火災。

為免觸電，請在下列情況時關閉電源並拔出

插頭:

- 清洗或維修之前，

- 長期不使用時，或

- 異常強烈閃電時。

注意

室内機及室外機

切勿用水、苯、稀釋劑或潔亮粉末清洗室内

機以免損壞或腐蝕本機。

切勿充作其他用途，如貯藏食物、動物、

植物、藝術品或其他物件。否則會破壞品

質等。

切勿在氣流出口使用任何易燃器具以免引起

火災。

切勿讓植物或寵物受冷氣流直接吹拂以免損

傷等。

切勿觸摸尖銳的鋁散熱片以免受到

尖銳部件傷害。

當在地面打蠟時切勿ON(開啟)室内機。打

蠟完畢之後，請先讓房間良好通風再操作

本機。

切勿將本機安裝在油煙重的場所以免損壞

本機。

切勿拆卸本機來進行清洗工作以免受傷。

當清洗本機時切勿踩踏在不穩固的架子上以

免受傷。

切勿將花瓶或水容器放置在本機上。水會

進入本機而導致絕緣受到破壞。這會引起

觸電。

切勿在COOL/DRY(製冷/除濕)模式下長時

間打開門窗。

為免漏水，請確保排水軟管:

- 連接正確，

- 不受通水道及容器阻擋，或

- 不浸在水裏

長時間使用或與其他易燃設備一起使用後請

定時讓房間通風換氣。

長期使用後，請注意安裝支架是否有損壞以

免主機墜落。

遙控器

切勿使用可充電電池 (Ni-Cd)。它會損壞遙

控器。

為免遙控器失靈或損壞:

• 如果準備長期不使用本機，務必將電池取

出。

• 務必採用同類型的新電池並對準電極插

入。

電源

切勿以抽拉電線的方式來拔除插頭以免觸

電。

如何使用

AIR CONDITIONER

OFF/ON

OFF

SET

CANCEL

123

TIMER

MODE

TEMP

CLOCKSET CHECK RESET

AC RC

MODE

POWERFUL/

QUIET

AIR SWING

FAN SPEED

nanoe-G

SLEEP

FF/

TIMER

TEMP

遙控器顯示屏

自動OFF/ON(關/開)按鈕

AUTO

OFF/ON

當遙控器遺失或失靈時使用。向

上提起正面板:

• 在AUTO(自動)模式使用時，

按一次按鈕。

• 在COOL(製冷)模式使用時，

持續按下按鈕直到聽見一聲

“嗶”，然後鬆開。

• 再按一次按鈕以關閉。

nanoe-G 以淨化空氣

nanoe-G

• 用

OFF/ON

啟動本機時 nanoe-G 功能會自動開

始操作。

• 此功能在本機關閉時依然可以啟動。在此情況

下，本機將AUTO(自動)調節風量及擺動葉片

並送風。

在濾塵網中消滅病毒/細菌

nanoe-G

POWER

• 關閉本機後，nanoe-G 濾塵網抗菌功能可能會

啟動達 150 分鐘。啟動本機取消本功能。

nanoe-G 濾塵網抗菌功能

視本機的累積操作時間而定，在關閉主機後

nanoe-G 濾塵網抗菌功能可能會每天只啟動一

次。

為排除留在內部機件的濕氣，葉片將在稍微打開

的情況下操作風扇送風 30 分鐘。此流程只會在

主機關閉之前操作COOL/DRY(製冷/除濕)模式

方為有效。之後，nanoe-G 將於停止風扇送風

和關閉葉片的狀態下在濾塵網中消滅病毒/細菌

達 2 小時。

切勿在此功能操作中關閉電源。電源中斷後此功

能操作將不恢復。

MODE 選擇運轉模式

AUTO(自動)- 給您方便

• 在運轉模式選擇時，POWER(電源)指示燈將

閃爍。

• 本機會在每10分鐘依據設定溫度及室溫選擇運

轉模式。

COOL(製冷) - 享受清涼

• 提供高效舒適製冷，以滿足您的需求。

DRY(除濕) - 為您創造乾爽的環境

• 空調以低速運轉，進行極為柔和的製冷運轉。

SLEEP 睡眠時的最佳舒適度

⎸

• 此操作為您提供一個舒適的睡眠環境。在啟動

期間，它會自動調整為睡眠模式的溫度。

• 當操作啟動時，室內機指示燈會變暗。如果指

示燈亮度已手動調暗，此功能不適用。

• 這項操作含啟動計時器(0.5，1，2，3，4，5，

6，7，8或9個小時)。

• 此操作可與定時器一同設置。睡眠模式優先于

OFF(關閉)計時器。

• 當睡眠計時器達0.0h時，可按各別相關按鈕以

取消此操作。

遙控接收器及指示燈

POWER

TIMER

nanoe-G

POWERFUL/QUIET

(綠色)

(橙色)

(藍色)

(橙色/綠色)

持續按下大約 10 秒

以在 °C 或 °F 格式

中顯示溫度。

持續按下大約 5 秒

以顯示 12 小時

(am/pm) 或 24 小

時時間格式。

按下以恢復遙控器的

出廠設定。

在正常操作下不使

用。

中文

POWERFUL/

QUIET

轉換於強勁和安靜之間

QUIETPOWERFUL NORMAL

POWERFUL: 迅速達到設定温度

POWERFUL/QUIET

• 此運轉在 15 分鐘後自動停止。

QUIET: 享受安靜運轉

POWERFUL/QUIET

• 此功能將減低氣流噪音。

FAN SPEED

選擇風量

(遙控器顯示屏)

AUTO

FAN

• 至於AUTO(自動)運轉，室内風扇風量將依據

運轉模式自動調節。

AIR SWING

調節垂直風向

(遙控器顯示屏)

• 保持室內空氣循環。

• 在COOL/DRY(製冷/除濕)模式下，如果設定

為AUTO(自動)風向時，葉片將自動向上/下

擺動。

• 切勿用手調節葉片。

設定預約時間

具有兩組ON(開機)及OFF(關機)定時預約時間以在

不同的預約時間下ON(啟動)或OFF(關閉)主機。

OFF

SET

CANCEL

123

TIMER

1 2 3

1選擇ON(開機)或

OFF(關機)模式

舉例:

在 22:00

OFF(關機)

•

每次按下時:

OFF

Cancel

2設定時間

3確認 SET

TIMER

• 按下 ON 或 OFF 以選擇相關的或 , 然

後按下

CANCEL

以取消ON(開機)或OFF(關機)定時

預約時間。

• 如果自行取消定時預約或因爲發生停電而被取

消，您可按下 ON 或 OFF 以選擇相關的或

，然後按下 SET 以恢復之前的設定。

• 最接近的定時操作設置會顯示，並且會順序啟

動。

• 當設定了定時ON(開機)時，為了在您設定的時間

內達到您所設定的溫度，空調器會在設定的時間

提前運轉(高達 15 分鐘)。

• 定時預約機能將依據遙控器所設定的時間操作，

並且一旦被設定後會每天重覆操作。至於時鐘設

定，請參閱簡易指南。

注意

POWERFUL/

QUIET

nanoe-G

, SLEEP

• 可以在任何模式中操作。再分別按下相關的按

鈕即可取消操作。

POWERFUL/

QUIET

• 無法被同時選取。

如何使用

調節水平風向

• 可手動調節。

自動重新啟動控制

• 如果在電源中斷後恢復電源，在一段時間後運

轉將自動重新啟動於先前的運轉模式和風向。

• 當定時器被設置時此功能將無效。

POWER

TIMER

nanoe-G

POWERFUL/QUIET

為了確保本機發揮最佳性能，您必須進行定期

清洗。本機變髒會導致故障並出現 nanoe-G

指示燈閃爍或 “H99” 錯誤代碼。請諮詢授權

經銷商。

• 進行清洗前，關掉電源並拔出插頭。

• 切勿觸摸鋁片，尖銳部分會造成傷害。

• 切勿使用苯、稀釋劑或潔亮粉末。

• 僅使用肥皂 ( pH 7) 或中性家用清潔劑。

• 切勿使用溫度高過 40 °C / 104 °F 的水。

室內機

使用乾、軟的布輕抹。

正面板

輕洗並弄乾。

取出正面板

POWER

TIMER

nanoe-G

POWERFUL/QUIET

提起

拉出

確實關上

2關閉

3按正面板的兩端

POWER

TIMER

nanoe-G

POWERFUL/QUIET

裝入於兩側

nanoe-G 產生器

每 2 星期一次

• 使用乾棉花棒清洗。

• 運轉時切勿觸摸。

空氣濾塵網

每 2 星期一次

• 用水輕輕清洗/冲洗濾塵網以免損

壞濾塵網的表層。

• 在陰凉處徹底弄乾濾塵網，遠離

火源或直射陽光。

• 請更換損壞的濾塵網。

取出空氣濾塵網安裝空氣濾塵網

裝入主機

至於長期不使用時的換季檢查

• 檢查遙控器的電池。

• 確保室內機或室外機的空氣吸入或吹出口順

暢無阻。

• 用自動OFF/ON(關/開)按鈕來選擇COOL

(製冷)運轉。運轉 15 分鐘後，在正常情況

下，室內機空氣吸入及吹出口的溫差為:

COOL(製冷): ≥8 °C

長期不使用時

• 啟動 nanoe-G 運轉 2 至 3 小時是徹底排除

留在内部機件的濕氣，以防止微菌滋生。

• 關閉電源並拔出插頭。

• 取出遙控器的電池。

室內機

鋁片

正面板

空氣濾塵網 nanoe-G 產生器

清洗說明

中文

故障檢修

以下現象並非表示故障

現象原因

室內機散發出霧氣。 • 製冷導致冷凝現象。

運轉時，聽見類似流水聲。 • 機內製冷劑流動的聲音。

室內有異味。 • 這可能是牆壁、地毯、家具或衣物散發出來的氣味。

在自動風量設定中，室內風扇時開時停。 • 這是為了排除周圍所發出的異味。

重新啟動後，運轉延遲幾分鐘。 • 此延遲用於保護本機壓縮機。

室外機滴水/蒸氣。 • 這是配管表面水蒸氣冷凝或蒸發的現象。

TIMER(定時器)的指示燈一直亮。 • 一旦設定後，定時預約設定會每天重覆操作。

在打開主機以前POWER(電源)指示燈會閃

爍。

• 這是當ON(開機)定時預約時間被設定時凖備開始操作

的初步工作。

運轉時發出吱嗄噪聲。 • 温度變化造成主機膨脹或收縮。

一些塑膠部件變色。 • 變色是受塑膠部件使用的材料種類影響。當暴露於熱、

太陽光線、紫外線或環境因素會加速變色。

長期使用後，灰塵會積累在本機的正面板，

格柵和四周牆壁。

• 灰塵積累的原因是 nanoe-G 的負離子產生的空氣淨化

效果。定時用清潔的微濕布來清除灰塵。

在進行维修之前請先檢查以下各項。

現象檢查

在COOL(製冷)模式運轉時無法有效地操作。 • 設定正確溫度。

• 關上所有房門及窗戶。

• 清洗或更換濾塵網。

• 移除阻擋空氣吸入或吹出口的任何阻礙物。

運轉時產生噪音。 • 檢查是否装斜了主機。

• 妥善關閉正面板。

遙控器不操作。

(顯示屏變暗或傳輸信號微弱。)

• 正確地安装電池。

• 更換微弱的電池。

本機不能啟動。 • 檢查是否是電流斷路器跳開了。

• 檢查是否已設定預約時間。

本機沒有從遙控器收到信號。 • 確認接收器不受阻礙。

• 某種類型的螢光燈可能會影響訊號接收。請諮詢授權經

銷商。

運轉時室外機發出水濺聲。 • 這是因為採用了排水方式以發揮最佳性能。請諮詢授權

經銷商以改裝排水方式。

清洗說明 / 故障檢修

不可維修的情況

若出現以下情況，請關閉電源並拔出插頭，

然後諮詢授權經銷商:

• 運轉時發出異常噪音。

• 有水/異物進入遙控器。

• 室內機漏水。

• 電源斷路器經常跳閘。

• 電線異常發熱。

• 開關鈕或按鈕不能正常操作。

如果主機停止操作及TIMER(定時器)指示燈閃爍，用遙控

器檢索錯誤代碼。

OFF

SET

CANCEL

123

TIMER

CLOCKSET CHECK RESET

AC RC

TIMER

按下 5 秒按下直到您聼

見“嗶”聲，然後

抄下錯誤代碼

關閉空調並將故

障代碼告知授權

經銷商

按下 5 秒

即可退出

故障診斷

模式

• 至於某些錯誤代碼，在運轉啟動時如果您聽見 4 聲嗶聲

可重新啟動主機於某些限制運轉。

Table of contents

Safety precautions............................................................................................................................... 12-13

How to use........................................................................................................................................... 14-15

Cleaning instructions .................................................................................................................................16

Troubleshooting ........................................................................................................................................17

Information.................................................................................................................................................18

Accessories

• Remote control

• AAA or R03 batteries × 2

• Remote control holder

• Screws for remote control holder × 2

Provide maximum comfort and clean air

nanoe-G Puriﬁes the air down to the smallest particles

Deactivates harmful micro-organisms such as viruses, bacteria, etc. to keep air clean.

It also deactivates viruses and bacteria on the ﬁlter to keep inside of the unit clean.

Operation conditions

Use this air conditioner under the following temperature range.

DBT : Dry bulb temperature

WBT : Wet bulb temperature

Temperature °C (°F) Indoor Outdoor

DBT WBT DBT WBT

COOL Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8)

Min. 16 (60.8) 11 (51.8) 16 (60.8) 11 (51.8)

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Panasonic Condizionatore d'aria

Panasonic

Panasonic S-15MF3E5AN Manuale utente

Panasonic

Panasonic CS-Z9ZKA Manuale utente

Panasonic

Panasonic CS-PC12QKH Manuale utente

Panasonic

Panasonic CU-RE24JKX-1 Manuale utente

Panasonic

Panasonic CS-RE9PKV-7 Manuale utente

Panasonic

Panasonic CS-XPU24XKH-8 Manuale utente

Panasonic

Panasonic S-36PF1E5A Manuale utente

Panasonic

Panasonic CS-CE9JKE-1 Manuale utente

Panasonic

Panasonic CS-W7CKP Manuale utente

Panasonic

Panasonic CS-E9PKEA Manuale utente

Panasonic

Panasonic CW-C52RU Manuale utente

Panasonic

Panasonic CS-PC36HKV Manuale utente

Panasonic

Panasonic S-22KA1E5S Manuale utente

Panasonic

Panasonic CS-E9PKA Manuale utente

Panasonic

Panasonic CS-E9GKR Manuale utente

Panasonic

Panasonic CS-TZ60ZKEW Manuale utente

Panasonic

Panasonic CS-W18DKR Manuale utente

Panasonic

Panasonic CSC9CKPG - SPLIT A/C IN DOOR Manuale utente

Panasonic

Panasonic S-12MT2U6 Manuale utente

Panasonic

Panasonic CS-C28JKV Manuale utente

Panasonic

Panasonic CS-RZ35WKRW Manuale utente

Panasonic

Panasonic U-8ME1E81 Manuale utente

Panasonic

Panasonic CS-YE9MKE Manuale utente

Panasonic

Panasonic CUA24CKP6G - SPLIT A/C OUT DOOR Manuale utente

Manuali Condizionatore d'aria popolari di altre marche

Spheros

Spheros CC 355 Manuale utente

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuale utente

nedis

nedis ACMB1WT7 Manuale utente

Samsung

Samsung AR KV Series Guida

Daikin

Daikin FCFV50A Manuale utente

Fujitsu

Fujitsu Inverter ASBA30JFC Manuale utente

Toshiba

Toshiba RAS-M10SMUV-E Manuale utente

Daikin

Daikin FXLQ20MAVE Manuale utente

Hitachi

Hitachi RAS-E24CAK Manuale utente

CIAT

CIAT Magister 2 Series Guida

Bestron

Bestron AAC6000 Manuale utente

Hisense

Hisense 7K Manuale tecnico

Frigidaire

Frigidaire FFRE0533S1E0 Manuale utente

Samsung

Samsung AS09HM3N Manuale utente

Frigidaire

Frigidaire CRA073PU11 Manuale del proprietario

Soleus Air

Soleus Air GB-PAC-08E4 Manuale utente

McQuay

McQuay MCK020A Manuale utente

Webasto

Webasto Frigo Top 25 DS Manuale utente
