Panasonic AK-HDC930 Manuale utente

Installing the board in a Multi-Format Camera

1Remove the left and right side panels on the Multi-Format Camera (AK-HC930P).

2Remove the blank panel (right side of camera), then feed the cable (supplied with the

board) through the rectangular opening under the top panel and insert it into the

connector on the opposite side.

578

DOWN

CONV

Down Converter Board

Model No. AK-HDC930P

Blank panel

Heat sink

Connector

Insert the cable into the connector on the opposite

(left) side of the camera(inside of the heat sink).

Rectangular opening

CAUTION:

These servicing instructions are for use by qualified service personnel only. To

reduce the risk of electric shock do not perform any servicing other than that

contained in the operating instructions unless you are qualified to do so.

AK-HDC930P(VQT0G78)03.8.610:54AMページ1

6

56

DOWN

CONV

78

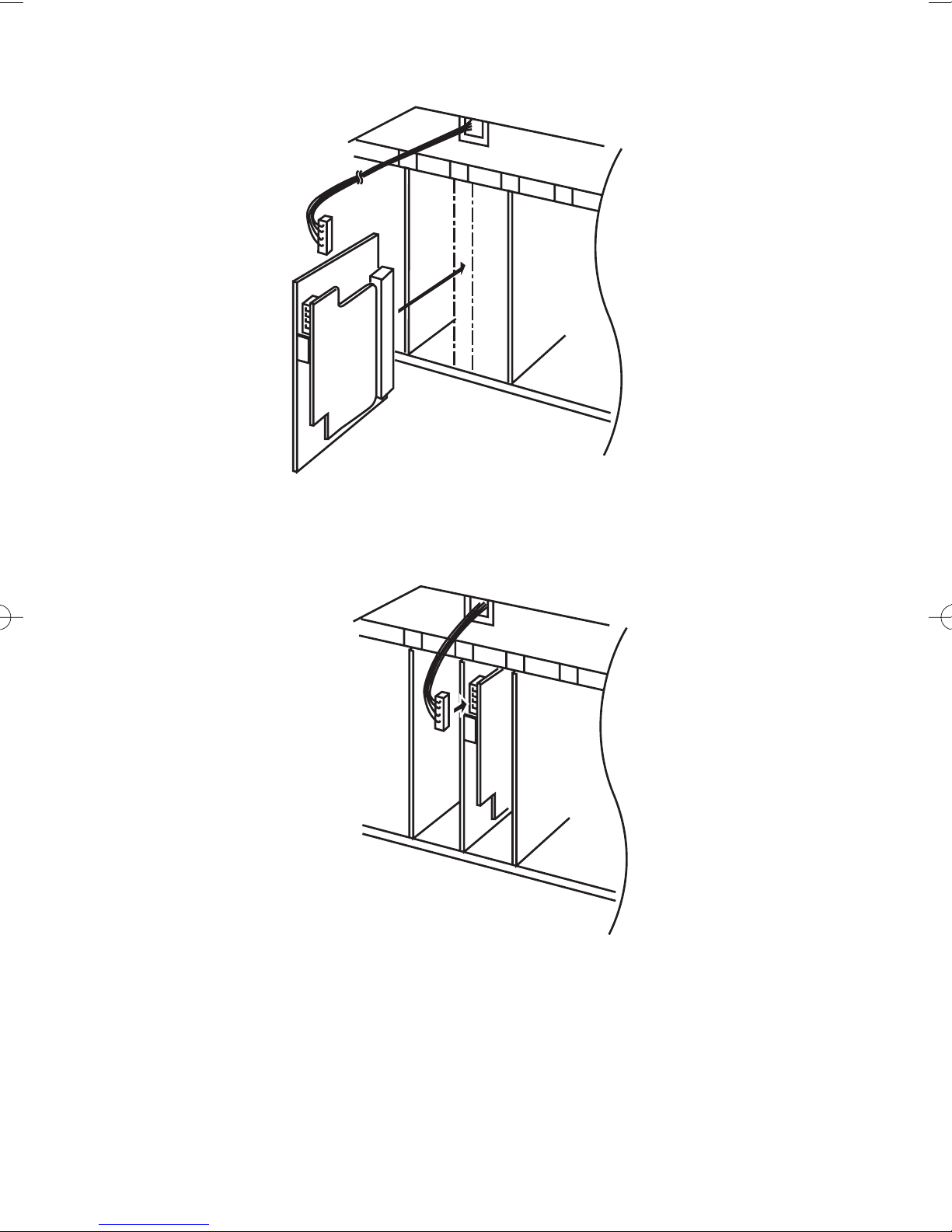

3Insert this board (down converter unit) into slot 6 of the camera’s circuit board.

4Insert the other end of the cable into the connector on the board itself.

Printed in Japan

VQT0G78 F0803Y0@3

Down converter board

5678

DOWN

CONV

AK-HDC930P(VQT0G78)03.8.610:54AMページ2
