Panasonic Broadcast

Mechanical Parts List

MODEL: AJ-PCD20P/E/MC

CONTENTS

CASING PARTS ASSEMBLY ..........................................................................................................MPL-1

PACKING PARTS ASSEMBLY........................................................................................................MPL-3

5

E1

E2

9

52 51

1

52

52

52

6

52

52

8

51

12

11

11

10

4

2

3

11

13

7

51

51

Components identified with the mark have the special characteristics for safety.

When replacing any of these components, use only the same type.

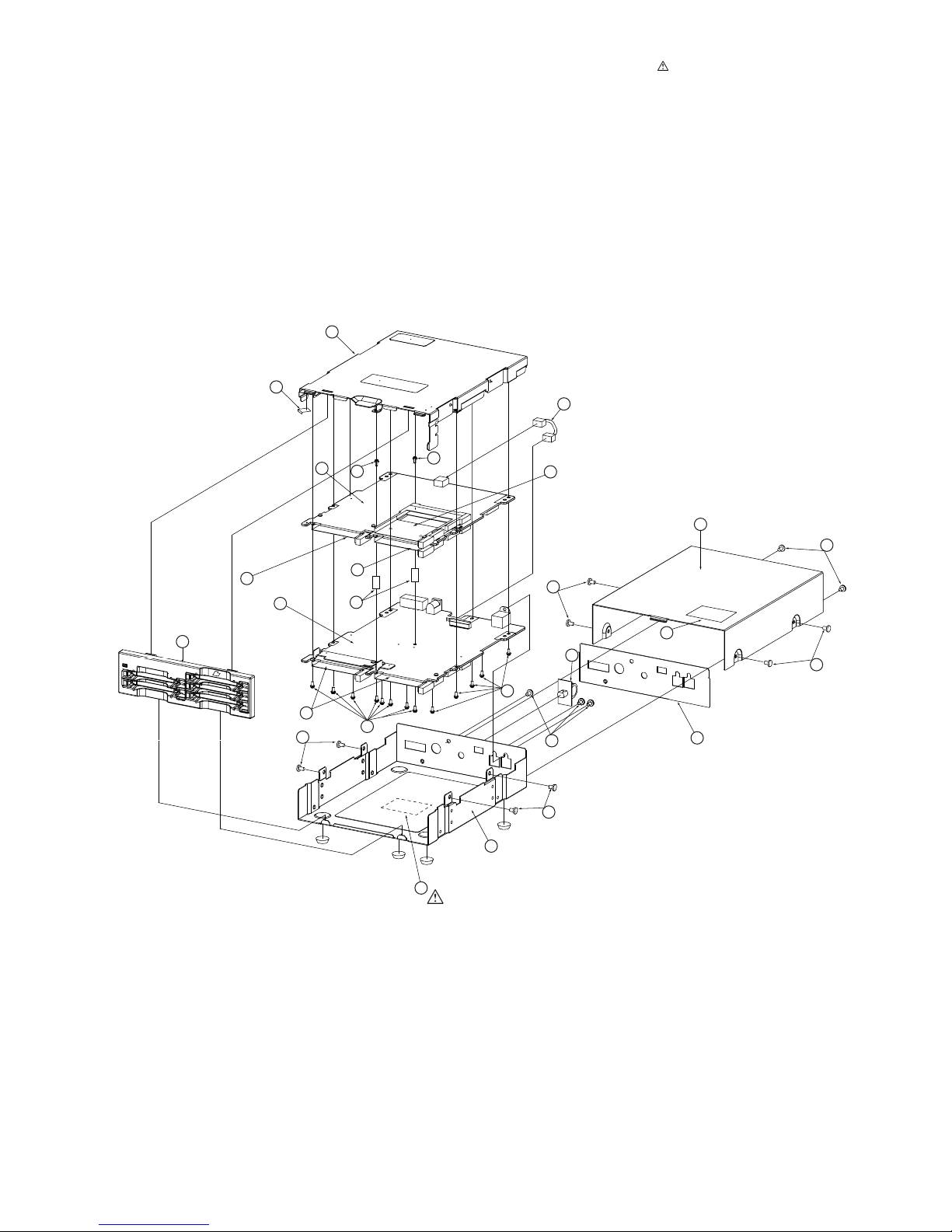

CASING PARTS ASSEMBLY

MPL-1

Ref.No. Part No. Part Name & Description

P

c

s

Remarks Ref.No. Part No. Part Name & Description

P

c

s

Remarks

1 VGM2174 COVER 1

2 VGF1056 LED SHEET 1

3 VGH4900 JACK SHEET 1

4 VQL1K29 VOLTAGE INDICATE LABEL 1

5 VMP8668 TOP COVER 1

6 VGQ9086 CLAMPER 1

7 VMS7729 SPACER 2

8 VMP8669 BOTTOM CASE 1

9 VYP9179 FRONT PANEL U 1

10 K1YYZZ000065 CARD HOLDER A 1

11 K1YYZZ000066 CARD HOLDER B 1

12 VEE1C93 POWER CABLE 1

13 VQL1K28 CAUTION LABEL 1 FOR AJ-PCD20P

51 XYN3+J5FJ SCREW 15

52 XSB3+4FCW SCREW 13

E1 VEP86355A CPU P.C.BOARD 1

E2 VEP80D64A IF P.C.BOARD 1

CASING ASSEMBLY

MPL-2

4

5

7

12

6

15

14

2

E only

MC only

8

13

9

8

10

1

11

PACKING PARTS ASSEMBLY

MPL-3

Components identified with the mark have the special characteristics for safety.

When replacing any of these components, use only the same type.

Ref.No. Part No. Part Name & Description

P

c

s

Remarks Ref.No. Part No. Part Name & Description

P

c

s

Remarks

1 VQT0X89 OPERATING INSTRUCTIONS 1

2 VYQ3873 OPERATING INSTRUCTIONS 1 (CD-ROM)

4 CF-AA1623AP2 AC ADAPTOR 1

5 K2CG3DR00003 AC CORD 1 FOR AJ-PCD20P

5 K2CM3DR00002 AC CORD 1 FOR AJ-PCD20E

6 K2CT3DR00005 AC CORD 1 FOR AJ-PCD20E (UK)

7 K2CZ3DR00003 AC CORD 1 FOR AJ-PCD20MC

8 VPN5837 CUSHION 1

9 VPN6431 ACCESSORY BOX 1

10 VPG1H82 PACKING CASE (IN) 1 FOR AJ-PCD20P

10 VPG1H84 PACKING CASE (IN) 1 FOR AJ-PCD20E

10 VPG1H85 PACKING CASE (IN) 1 FOR AJ-PCD20MC

11 VPG1A47 PACKING CASE (OUT) 1 FOR AJ-PCD20MC

12 VPF1016 POLYETHYLENE BAG 1

13 VPF1244 PROTECT BAG 1

14 VMG1197 FOOT 4

15 XYN3+J5FJ SCREW 8

PACKING PARTS ASSEMBLY

MPL-4
