Panasonic AU-V35C1G Manuale utente

取扱説明書

カメラモジュール

品番 AU-V35C1G

このたびは、“パナソニック製品”をお買い上げいただき、まことにありがとうございます。

■取扱説明書をよくお読みのうえ、正しく安全にお使いください。

■ご使用前に「安全上のご注意」（3 ～ 4 ページ）を必ずお読みください。

■保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管し

てください。

JAPANESE

VQT5K88

SS0814HM0 -YI

Printed in Japan

製造番号は、品質管理上重要なものです。製品本体と保証書の製造番号をお確かめください。

詳細は、当社Webサイト（http://panasonic.biz/sav/manual/index.html）に掲載され

ている取扱いガイドを参照してください。

保証書別添付

付属品 2

安全上のご注意 3

各部の名称 5

左面部 5

右面部 6

前面部 7

後面部 8

上面部 8

下面部 9

モジュールの組み立て 1 0

カメラモジュールとレコーディングモジュールの組み立て 1 0

HD カラービューファインダーの取り付け 1 1

ショルダーマウントモジュールの取り付け 1 2

保管について 1 3

保管上のお願い 1 3

保証とアフターサービス（よくお読みください） 1 4

修理を依頼されるとき 1 4

定格 1 5

総合 1 5

f本書に記載されている各種名称、会社名、商品名などは各社の商標または登録商標です。

本書の見かた

r本書内のイラストについて

f写真やイラストは、実際とは異なることがあります。

r表記について

〈〉の語句はボタン名など本機の意匠文字を示しています。

r参照ページについて

f本書では、参照ページを（00 ページ）のように示しています。

付属品

fマウントキャップ（カメラモジュールにあらかじめ取り付けられています）

@@NOTE

t包装材料は商品を取り出した後、適切に処理してください。

安全上のご注意

人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。

■󲁢 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

警告「死亡や重傷を負うおそれがある内容」です。

注意「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

■󲁢 お守りいただく内容を次の図記号で説明しています。

してはいけない内容です。

実行しなければならない内容です。

󲁢警告

■󲁢 本機がぬれたり、水などの液体や異物が入らないようにする

（火災の原因になります。）

⇒雨天・降雪・海岸・水辺での使用は、特にご注意ください。

⇒機器の上や近くに、水などの液体が入った花びんなどの容器を置かないでください。

■󲁢 付属品・オプションは、指定の製品を使用する

（本体に誤って指定外の製品を使用すると、火災や事故を起こす原因になります。）

■󲁢 レコーディングモジュール、HD カラービューファインダー、ショルダー

マウントモジュール、レンズなどの取り付け・締め付けは確実に行う

（落下すると事故の原因になります。）

■󲁢 乗り物を運転しながら使わない

（事故の誘発につながります。）

⇒歩行中でも周囲の状況、路面の状態などに十分ご注意ください。

■󲁢 ハンドルのアクセサリー取り付け穴を使い本機を吊り下げない

（ハンドルが破損し、本機が落下してけがの原因になります。）

■󲁢 電源を入れたまま長時間直接触れて使用しない

（本機の温度の高い部分に、長時間直接触れていると低温やけど * の原因になり

ます。）

⇒長時間ご使用の場合は、三脚などをお使いください。

* 血流状態が悪い人（血管障害、血液循環不良、糖尿病、強い圧迫を受けている）や、

皮膚感覚が弱い人などは、低温やけどになりやすい傾向があります。

分解禁止

■󲁢 分解や改造をしない

（火災の原因になります。また、使用機器を損傷することがあります。）

⇒内部の点検や修理などは、お買い上げの販売店にご相談ください。

必ずお守りください

安全上のご注意

󲁢注意

■󲁢 ファンの吸気口や排気口をふさがない

［押し入れや本箱など狭いところに入れない、テーブルクロスを掛けた

りじゅうたんや布団の上に置かない］

（内部に熱がこもり、火災の原因になります。）

■󲁢 三脚を取り付けた状態で、本機のハンドルを使って持ち上げない

（三脚を取り付けると、三脚の重量も本機のハンドルに加わるため、ハンドルが破

損し、けがの原因になります。）

⇒三脚を取り付けているときは、必ず、三脚を持って運搬してください。

■󲁢 レンズやファインダーを太陽や強い光源に向けたままにしない

（レンズにより集光されると、内部部品が加熱・損傷し、火災、故障の原因となり

ます。）

■󲁢 油煙や湯気の当たるところ、湿気やほこりの多いところに置かない

（電気が油や水分、ほこりを伝わり、火災の原因になることがあります。）

■󲁢 直射日光の当たる場所や異常に温度が高くなる場所に置かない

（特に真夏の車内、車のトランクの中は、想像以上に高温（約 60℃以上）になります。

本機やバッテリーなどを絶対に放置しないでください。外装ケースや内部部品が

劣化するほか、火災の原因になります。）

■󲁢 移動するとき、接続したコードに力が加わらないよう注意する

（コードが傷つき、火災の原因になります。また、コードが引っかかって、けがの

原因になります。）

■󲁢 病院内や機内では、病院や航空会社の指示に従う

（本機が出す電磁波などが、計器類に影響を及ぼす恐れがあります。）

■󲁢 コードを引き回す場合、足など引っ掛けないよう固定したりカバーなど

をする

（足などを引っ掛けると、けがの原因になります。また、コードが傷つき、火災の

原因にもなります。）

各部の名称

左面部

1 フランジバック調整穴

フランジバックを調整するときに使用します。

2 USER ボタン（〈1〉/〈2〉/〈3〉）

ユーザーが選択した機能をそれぞれのボタンに割り当てることができます。ボタンを押すことで、割

り当てられた機能が動作します。

3 メジャーフック / 焦点マーク〈〉

MOS センサーの焦点位置を示します。

4 〈REC〉ボタン

ボタンを押すと記録が始まります。再度押すと記録が停止します。記録中、ボタンが赤く点灯します。

5 〈SHUTTER〉スイッチ

電子シャッターの切り替えスイッチです。

6 〈EI〉スイッチ

EXPOSURE INDEX（ゲイン）の切り替えスイッチです。

7 アクセサリー取り付け穴

アクセサリーを取り付けます。

f取り付け穴サイズ

- 3/8-16 UNC

8 ハンドル

9 〈LOCK〉スイッチ

カメラモジュールのボタンやスイッチの操作を無効にします。（〈REC〉ボタン以外）

移動時など、誤操作防止のため〈LOCK〉側にしておいてください。

〈WB〉スイッチ

ホワイトバランスの切り替えスイッチです。

11 ファン吸気口

放熱用ファンの吸気口です。使用中はふさがないでください。

各部の名称

右面部

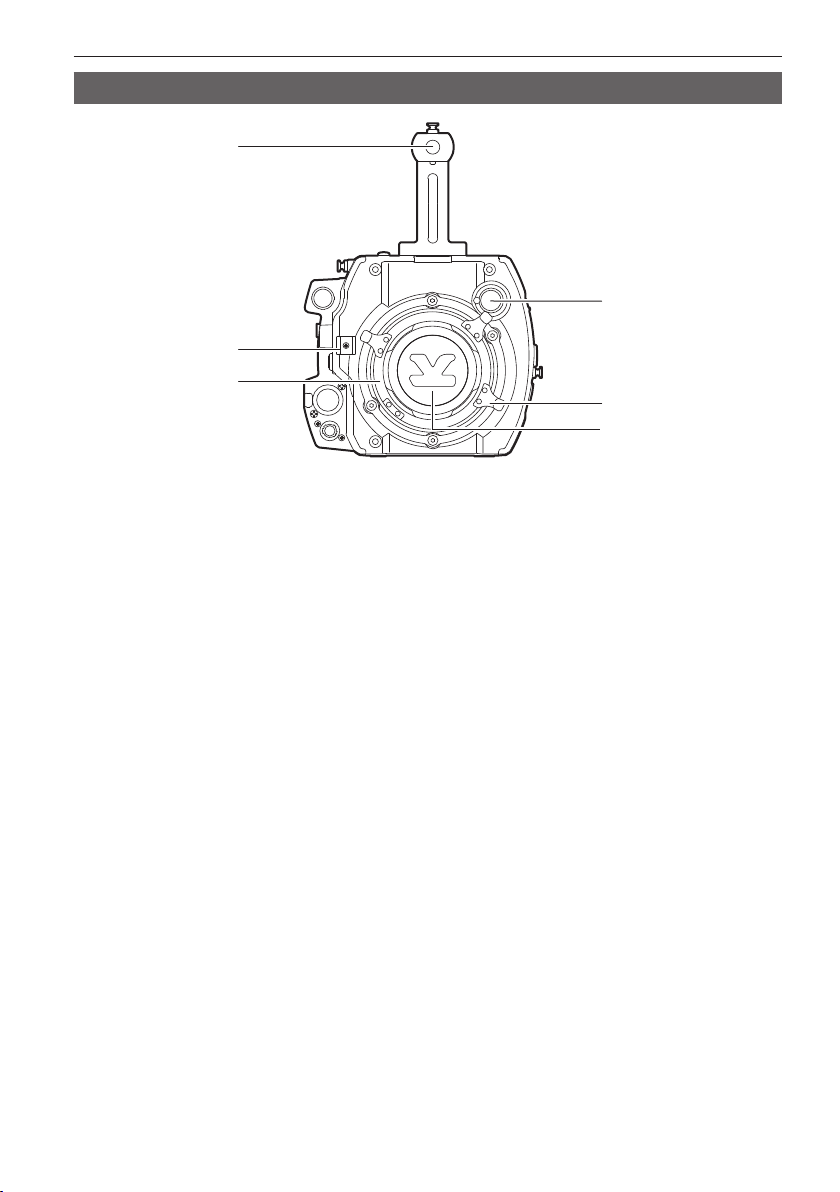

1 アクセサリー取り付け穴

アクセサリーを取り付けます。

f取り付け穴サイズ

- 3/8-16 UNC

2 ファン排気口

放熱用ファンの排気口です。使用中はふさがないでください。

3 レコーディングモジュールリリースレバー

カメラモジュールからレコーディングモジュール（別売品）を取り外すレバーです。

4 アクセサリー取り付け穴

アクセサリーを取り付けます。

f取り付け穴サイズ

- 1/4-20 UNC（ねじ長さ 5.5mm 以下）

5 USER ボタン（〈4〉）

ユーザーが選択した機能をこのボタンに割り当てることができます。ボタンを押すことで、割り当て

られた機能が動作します。

6 メジャーフック

MOS センサーの焦点位置を示します。被写体からの焦点距離を正確に測る場合は、このマークを基準

としてください。

7 〈VF〉端子

HD ビューファインダー AU-VCVF1G（別売品）を接続する端子です。

8 〈VF SDI〉端子

3G/HD SDI の出力端子です。ビューファインダー表示同等の映像を出力します。

本端子に接続するケーブルは、5C-FB 相当の二重シールドのものをご使用ください。

9 〈DC OUT〉端子

DC12V の出力端子です。最大 1A の電流を取り出すことができます。

〈MIC IN〉端子

マイクを接続する端子です。

〈LENS〉端子

レンズケーブルを接続する端子です。詳しくは、ご使用になるレンズの取扱説明書を参照してください。

各部の名称

前面部

1 アクセサリー取り付け穴

アクセサリーを取り付けます。

f取り付け穴サイズ

- 3/8-16 UNC（ねじ長さ 5.5mm 以下）

2 レンズケーブル / マイクケーブルクランプ

レンズケーブルやマイクケーブルを固定するためのクランプです。

3 レンズマウント

レンズを取り付けます。

4 〈FILTER〉つまみ

被写体の照度に合わせてフィルターを選択します。

〈1〉〈CLEAR〉：ND フィルターを使用しません。

〈2〉〈0.6ND〉：MOS センサーに入る光の量を 1/4 にします。

〈3〉〈1.2ND〉：MOS センサーに入る光の量を 1/16 にします。

〈4〉〈1.8ND〉：MOS センサーに入る光の量を 1/64 にします。

5 レンズ固定レバー

レンズをレンズマウントに取り付けた後、レバーを締めてレンズを固定します。

6 マウントキャップ

レンズを取り付けていないときは、キャップを取り付けます。

各部の名称

後面部

1 ロックプレート

レコーディングモジュールと接続するときに、固定する金具です。

2 レコーディングモジュール接続端子

レコーディングモジュールと接続する端子です。

上面部

1 ビューファインダー取り付け穴

ビューファインダーを取り付けます。

2 コントロールパネル取り付け金具取り付けビス穴

3 マイクホルダー取り付け位置

4 GPS モジュール位置

この部分に、GPS モジュールを内蔵しています。GPS 使用中は金属などでふさがないでください。

5 アクセサリー取り付け穴

アクセサリーを取り付けます。

f取り付け穴サイズ

- 1/4-20 UNC（ねじ長さ 5.5mm 以下）

- 3/8-16 UNC（ねじ長さ 5.5mm 以下）

各部の名称

下面部

1 ショルダーマウントモジュール / 三脚取り付け穴

ショルダーマウントモジュールや三脚を取り付けます。

f取り付け穴サイズ

- 1/4-20 UNC（ねじ長さ 5.5mm 以下）

- 3/8-16 UNC（ねじ長さ 5.5mm 以下）

モジュールの組み立て

カメラモジュールとレコーディングモジュールの組み立て

図 1 図 2

図 3 図 4

1 カメラモジュール後面上部のロックプレートにレコーディングモジュール前面上部のロックア

ングルを合わせる。（図 1）

2 レコーディングモジュールをしっかり押し込み、カメラモジュールとレコーディングモジュー

ルの接続端子を結合させる。（図 2）

@@NOTE

tカメラモジュールの V エッジが下がっていると、結合できません。（図 3）カメラモジュールのレコーディ

ングモジュールリリースレバーを、押し下げてください。V エッジが上がります。（図 4）

tV エッジ付近の機構部には、さわらないでください。V エッジが勢いよく動いて、けがをするおそれが

あります。
