1110
Vorbereiten der
Kartuschen-Pistole
Nur in Patronen verpackte Dichtmasse benutzen.

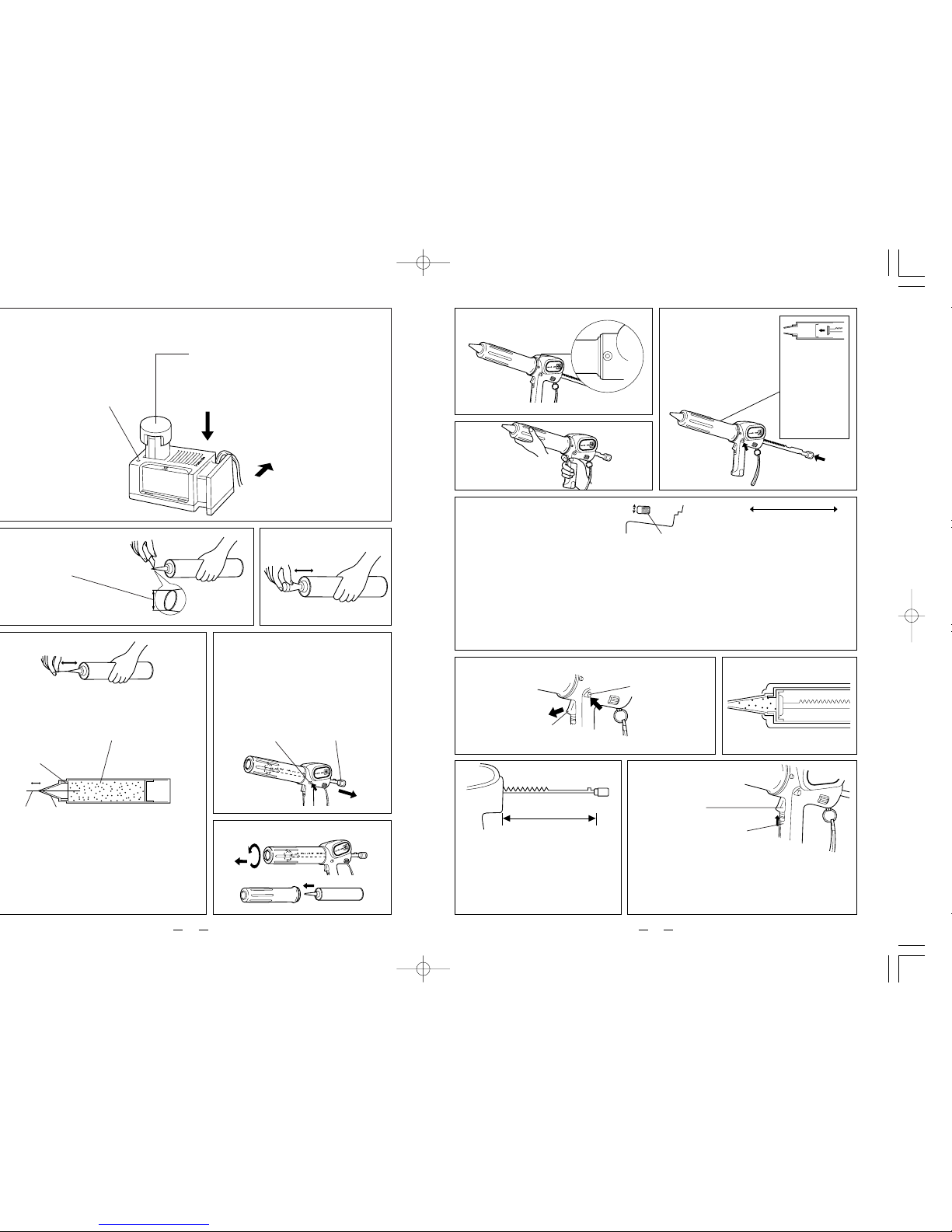

1) Das Ende der Patronenspitze abschneiden.
Je kleiner die Öffnung, desto größer ist die
zum Herauspressen der Dichtmasse
erforderliche Kraft und damit der Verbrauch
an Batterieleistung. Die Öffnung auf den
gewünschten Durchmesser zuschneiden
(mindestens 3mm). (Abb. 3)
2) Ein Loch in die Alu-Versiegelung der Patrone
stechen. Wenn vergessen wird, die
Versiegelung zu durchstoßen, kann es
vorkommen, daß Dichtmasse auf der
Rückseite der Patrone ausstritt, was die
Pistole verschmutzen und beschädigen kann.
(Abb. 4)
Bei Wiederverwendung von bereits
gebrauchten Patronen das erhärete Material
mit einer Nabel oder einem anderen spitzen
Gegenstand entfernen. (Abb. 5)
Einsetzen der
Dichtmasse-Patrone in
die Pistole
1) Den Zahnstangen-Freigabeknopf gedrückt
halten und die Zahnstange am
Zahnstangenknauf bis zum Anschlag nach
hinten herausziehen. (Abb. 6)
2) Den Patronenstutzen abnehmen und die
Patrone darin einsetzen. (Abb. 7)
3) Den Patronenstutzen am Gehäuse anbringen.
Dazu drehen, bis das Ende des Halters das
Gehäuse berührt. (Abb. 8)
4) Den Zahnstangen-Freigabeknopf gedrückt
halten und die Zahnstange andrücken, um
diese auf die Patrone einzustellen. (Abb. 9)
Benutzung der
Dichtmasse-Pistole
Die Pistole mit einer Hand am Griff halten und mit
der anderen am Patronenstutzen abstützen. Mit
der Hand durch die Handschlaufe greifen, damit
die Pistole nicht zu Boden fallen kann. (Abb. 10)
Den Geschwindigkeitregler zunächst auf LOW
stellen. Sobald die Dichtmasse aus der Pistole
auszutreten beginnt, die Geschwindigkeit passend
auf die gewünschte Wulstbreite und
Auftragsgeschwindigkeit einstellen. (Abb. 11)
Kurz vor Ende des Auftragens den Zahnstangen-
Freigabeknopf drücken, um ein Nachtropfen der
Dichtmasse zu verhindern. (Abb. 12)
Wenn die Patrone vollständing entleert ist, bewegt
sich die Zahnstage nicht mehr weiter. (Abb. 13)
Der herausstehende Teil der Zahnstange zeigt in
etwa an, wieviel Dichtmasse noch in der Patrone
ist. (Abb. 14)
Bei Nichtbenutzung den Auslöser mit der Sperre
verriegeln, um einer unbeabsichtigten Beatätigung
vorzubeugen. (Abb. 15)
Vorsicht
Nicht die Zahnstange berühren, um sich nicht die
Finger einzuklemmen.
Das Werkzeug nicht überbeanspruchen oder
lange Zeit ohne Unterbrechung benutzen. Die
Pistole könnte sonst blockieren oder beschädigt
werden. Keine Patronen mit erhärteter
Dichtungsmasse oder nasse Patronen einsetzen.
Bei langem, ununterbrochenen Betrieb kann sich
der Motor überhitzen.
Das Werkzeug sollte daher von Zeit zu Zeit
abgeschaltet werden.
Die Verwending brennbarer Stoffe, auch für
Reinigungszwecke, ist nicht erlaubt.
WARTUNG
Vorsicht
Vor dem Warten oder Überprüfen des Werkzeugs
ist unbedingt das Akkupack abzunehmen.
• Das Werkzeug mit einem weichen und
trockenen Lappen abwischen.
• Keine nassen Lappen oder flüchtige Mittel
verwenden, da diese eine Verfärbung des
Gehäuses verursachen können.
• Etwaige Dichtungsmasse aus dem
Zahnstangenbereich entfernen, bevor diese
hart wird.
Das Werkzeug regelmäßig überprüfen und
reinigen. Das Akkupack mindestens alle 6 Monate
einmal aufladen.
Das Werkzeug nicht zerlegen.
Lesen Sie bitte vor der ersten Inbetriebnahme
dieses Geräts das separate Handbuch
“Sicherheitsmaßregeln” sorgfältig durch.
WEITERE WICHTIGE
SICHERHEITSREGELN
1) Denken Sie daran, daß das Werkzeug ständig
betriebsbereit ist, da es nicht an die
Steckdose angeschlossen weden muß.
2) Achten Sie darrauf, daß yon der Zahnstange
keine Teile der Kleldung (Krawatten, weite
Ärmel usw.) eingeklemnt werden.
3) Das Werkzeug nicht weiterbenutzen,wenn
dieses nicht mehr normal zu arbeiten.
4) Beim Aufladen kann sich das Ladegerät etwas
erhitzen. Dies ist normal. Das Akkupack daher
nicht über lange Zeit aufladen.
5) Das Gerät nur mit einem trockenen, weichen
Lappen abwischen. Verwenden Sie zum
Reinigen keine feuchten Lappen oder flüchtigen
Lösungsmittel wie Farbverdünner oder
Benzin.

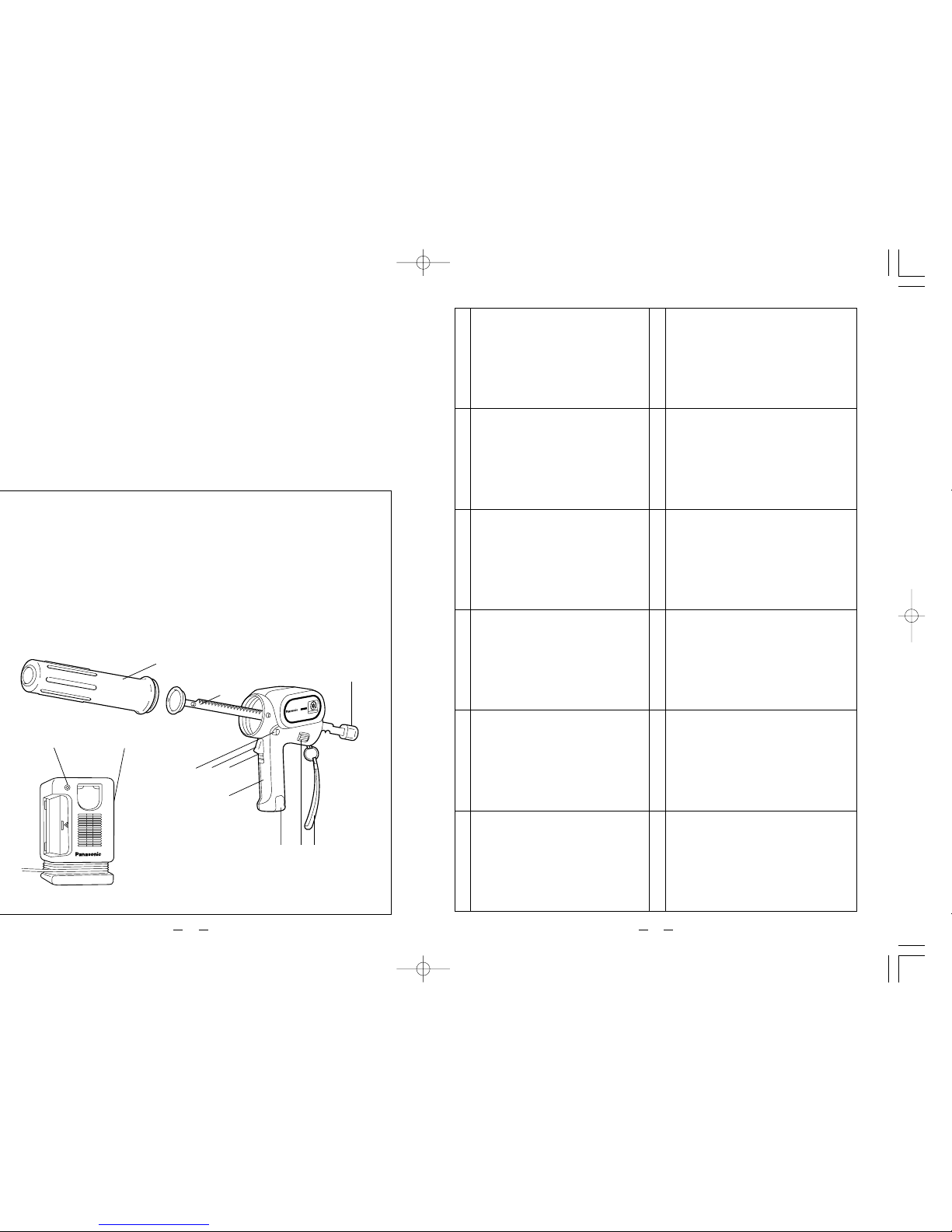

BEZEICHNUNGEN DER
BAUTEILE
Ladegerät(EY0020/RE503) ··· (K)
Zur Beachtung: Beim ersten Aufladen der Akkus
oder beim Aufladen nach längerer Ruhezeit die
Akkus etwa 24 Stunden lang aufladen, um die
volle Kapazität zu erreichen.
1. Das Akkupack herausziehen.
2. Das Ladegerät an eine Netzsteckdose
anschließen.
3. Den Akkupack fest in das Ladegerät
einschieben.(Abb.2)
4. Während des Ladevorgangs leuchtet die
Lampe. Die normale Ladezeit beträgt eine
Stunde. Wenn die Akkus aufgeladen sind,
unterbricht ein interner elektronisher Schalter
automatisch den Ladevorgang, um ein
Überladen der Akkus zu verhindern.
•
Wenn die Ladeanzeigelampe nicht aufleuchtet,
prüfen, ob die Kontakte sauber sind und der
Akkupack richtig in das Ladegerät eingesetzt
wurde.
5. Wenn der Ladevorgang abgeschlossen ist,
erlischt die Ladeanzeigelampe.
6. Aufladen der Akkus bei Temperaturen unter
0 °C oder über 40 °C vermeiden.
7. Nach dem Aufladen der Akkus, den Akkupack
aus dem Ladegerät nehmen und wieder in das
Werkzeug einsetzen.
8.
Wenn die Ladekontrollampe nicht unmittelbar
nach dem Anschließen des Netzkabels
aufleuchtet oder falls nach zweistündigem
Aufladen die Ladeanzeigelampe nicht erlischt,
ist dies Zeichen einer Störung. Das Greät sollte
in
diesem Fall zu einem autorisierten
Fachhändler
zur Überprüfung gegeben werden.
Akku-Recycling
Bei der Entsorgung von Materialien immer alle
örtlich geltenden Vorschriften beachten und die
Produkte gegebenfalls bei dafür vorgesehenen
Sammelstellen abgeben.
Für die Schweiz
Nach Gebrauch der Verkaufsstelle zuruckgeben.
Akkupack (EY9021/EY903) ··· (F)
Zur Lebensdauer des Akkus
• Wenn die Ladung auch nach vollem Aufladen
nur noch für die halde normale Zeit ausreicht,
ist der Akku verbraucht und sollte durch einen
neuen Akku erzetzt werden.
(Bei einer Aufladung pro Tag betägt die
Lebensdauer des Akkus etwa 11/2 Jahre [ca.
500 Lade/Entelade-Zyklen]. Sie richtet sich
jedoch auch nach den Betriebsbedingungen.)
Warnung
• Das Akkupack nicht kurzschließen.
Es ist gefährlich, Akkupacks offen in einen
Werkzeugkasten zu legen, da
Metallgegenstände wie Nägel, Zangen usw.
einen Kurzschluß verursachen können.
• “Dieser Batteriesatz ist mit Nickel-Kadmium-
Batterien ausgestarttet. Die Batterien müssen
recycelt oder ordnungsgemäß, entsorgt
werden.”
