Panasonic CF-VEBU05U Manuale utente

DFQX5575ZA SS1005-1026

Printed in Japan

OPERATING INSTRUCTIONS

BEDIENUNGSANLEITUNG

Mode d'emploi

Mini Port Replicator

CF-VEBU05U

DEUTSCH

ENGLISH

FRANÇAIS

Thank you for purchasing the mini port replicator for the Panasonic CF-T4/CF-W4 notebook com-

puter series.*1

By connecting your peripheral devices to the mini port replicator, you can save yourself the trouble of

having to connect or disconnect several cables every time you transport the computer.

*1For information about the computer(s) for which the mini port replicator can be used, refer to the

Operating Instructions of your computer, catalogs, etc.

Wir freuen uns darüber, dass Sie sich zum Kauf eines Mini-Portreplikators für das Panasonic

Notebook CF-T4/TF-W4 entschieden haben*2.

Bei Anschluss Ihrer Peripheriegeräte an den Mini-Portreplikator ist es nicht erforderlich, beim

Mitnehmen des Computers jedes Mal eine Vielzahl von Kabeln anzuschließen bzw. abzuziehen.

*2Informationen zu den Computern, in denen der Mini-Portreplikator verwendet werden kann, finden

Sie in der Bedienungsanleitung Ihres Computers, Katalogen usw.

Merci d’avoir choisi le mini duplicateur de ports pour la série d’ordinateur portable Panasonic CF-T4/

CF-W4*3

Si vous connectez vos périphériques au mini duplicateur de ports, vous n’aurez plus à brancher et à

débrancher plusieurs câbles à chaque fois que vous transportez l’ordinateur.

*3Pour plus d’informations sur les ordinateurs avec lesquels le mini duplicateur de ports peut être

utilisé, consultez le mode d’emploi de votre ordinateur, des catalogues, etc.

-NEW.p65 2006/02/01, 20:00Page 1 AdobePageMaker6.5J/Win

For U.S.A.

Federal Communications Commission Radio Frequency Interference Statement

Note: This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This equip-

ment generates, uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If

this equipment does cause harmful interference to radio or television reception, which can

be determined by turning the equipment off and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

Consult the Panasonic Service Center or an experienced radio/TV technician for help.

Warning

To assure continued compliance, use only shielded interface cables when connecting to a

computer or peripheral. Also, any changes or modifications not expressly approved by the

party responsible for compliance could void the user's authority to operate this equipment.

This device is Class B verified to comply with Part 15 of FCC Rules when used with

Panasonic Notebook Computer.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including interference that may cause

undesired operation.

Responsible Party: Panasonic Corporation of North America

One Panasonic Way

Secaucus, NJ 07094

Tel No:1-800-LAPTOP-5 (1-800-527-8675)

Interface Cable

Use of an interface cable longer than 3 m (9.84 feet) is not recommended.

Schnittstellenkabel

Verwendete Schnittstellenkabel sollten eine Länge von 3 Metern möglichst nicht überschreiten.

Cable d’interface

Nous vous déconseillons d’utiliser un câble d’interfaced’une longueur supérieure à 3 m.

For Canada

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

-NEW.p65 2006/02/01, 20:00Page 2 AdobePageMaker6.5J/Win

-------------------------------------------------------------------------------------------------------------

Compliance Notice - CE Mark

This equipment is in conformance with the requirements of the European Council Directive

listed below:

73/23/EEC Low Voltage Directive with amendment 93/68/EEC

89/336/EEC EMC Directive with amendments 92/31/EEC and 93/68/EEC

-------------------------------------------------------------------------------------------------------------

Übereinstimmungserklärung - CE-Marke

Diese Ausrüstung erfüllt die Anforderungen der unten angegebenen EC-Direktive:

73/23/EEC Niederspannungsdirektive mit Abänderung 93/68/EEC

89/336/EEC EMC-Direktive mit Abänderungen 92/31/EEC und 93/68/EEC

-------------------------------------------------------------------------------------------------------------

Avis de conformité - Marque CE

Cet équipement est conforme aux conditions des Directives de la Commission Européenne

mentionnées ci-dessous:

73/23/EEC Directive sur la basse tension y compris la modification 93/68/EEC

89/336/EEC Directive CEM y compris les modifications 92/31/EEC et 93/68/EEC

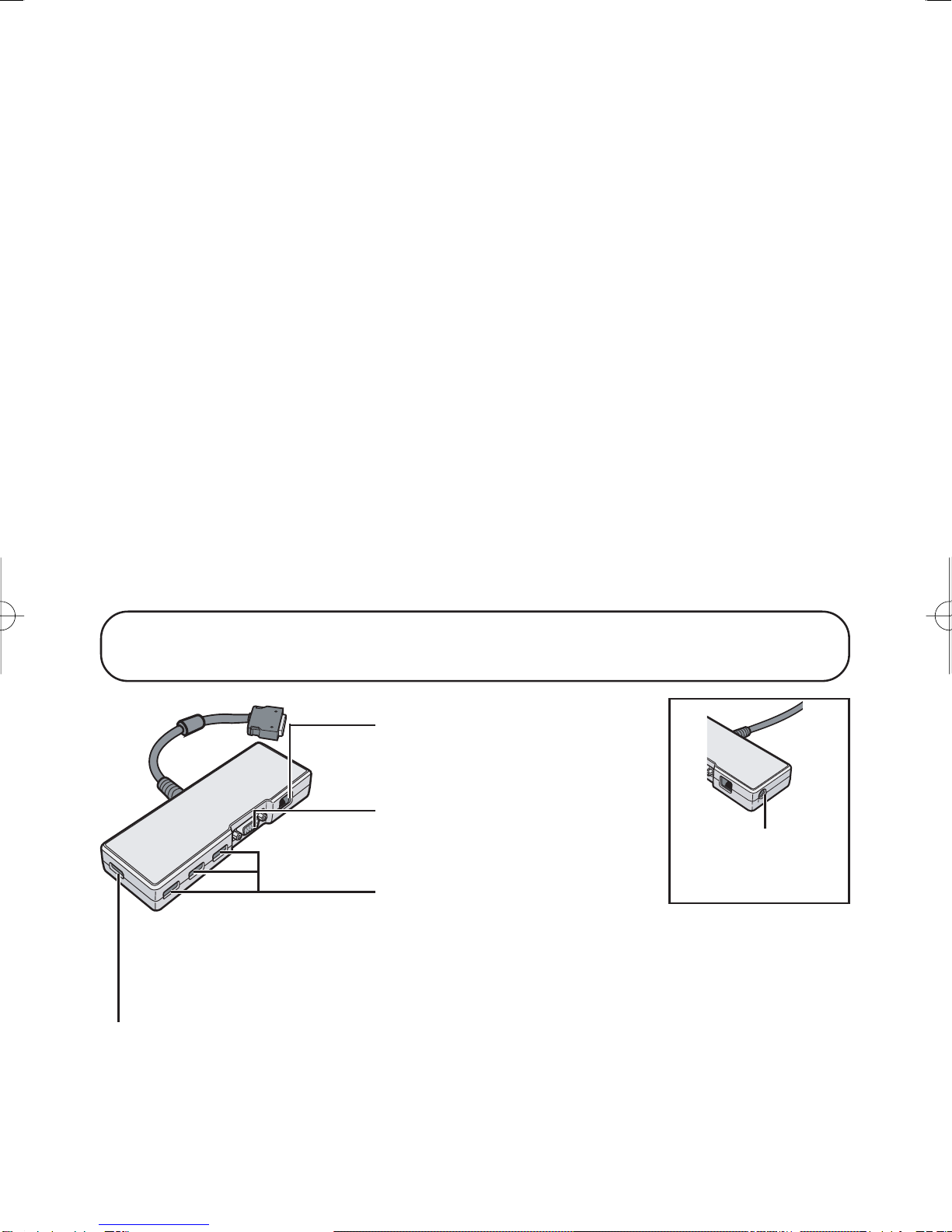

Names of Parts / Bezeichnungen der Teile / Ouverture de

l’écran

DC-IN Jack

Netzteibuchse

Prise DC-IN

LAN Port

LAN-Anschluss

Port pour réseau local

External Display Port

Anschluss für externes Display

Port pour

cran externe

USB Port 1

Connect the bus-powered USB devices (for example, CD/DVD drive) to the USB port 1.

USB-Steckbuchsen 1

Schließen Sie Bus-getriebene USB-Geräte (beispielsweise ein CD/DVD-Laufwerk) an den USB-

Steckbuchsen 1 an.

Port USB 1

Connectez les périphériques USB alimentés par bus (par exemple le lecteur de CD/DVD) au port USB 1.

USB Ports 2a / 2b / 2c

Allowable current for each port : 100 mA

USB-Steckbuchsen 2a / 2b / 2c

Zulässiger Strom für jeden Port : 100 mA

Ports USB 2a / 2b / 2c

Courant admissible pour chaque port : 100 mA

-NEW.p65 2006/02/01, 20:00Page 3 AdobePageMaker6.5J/Win

Item

Power Supply Input

Connector

USB Port*1

2a / 2b / 2c

LAN Port

External Display Port

Physical Dimensions (Width × Height × Depth)

Weight

Operating Environment Temperature / Humidity

Description

DC16.0 V (Use only the specified AC adaptor with your computer.)

50-pin

USB x 4 (USB 2.0)

Allowable current for each port : 100 mA

IEEE 802.3 10 Base-T, IEEE802.3u 100 Base-TX (RJ-45)

Mini Dsub 15-pin female

150 mm × 22 mm × 52 mm {6.0" × 0.9" × 2.0"}

Approx. 210 g {0.46 lb.}

5 °C to 35 °C {41 °F to 95 °F} / 30 % to 80 % RH (no condensation)

DEUTSCH

ENGLISH

FRANÇAIS

Specifications

Gegenstand

Stromversorgung Eingang

Anschluß

USB-Steckbuchsen*2

2a / 2b / 2c

LAN-Anschluss

Anschluss für externes Display

Abmessungen

(Breite × Höhe × Tiefe )

Gewicht

Umgebungsbedingungen Temparatur/Luftfeuchtigkeit

Beschreibung

DC16,0 V (Verwenden Sie nur das angegebene Netzteil für den Computer.)

50-polig

USB x 4 (USB 2.0)

Zulässiger Strom für jeden Port : 100 mA

IEEE 802.3 10 Base-T, IEEE802.3u 100 Base-TX (RJ-45)

15-polige Mini DSub-Buchse

150 mm × 22 mm × 52 mm

ca. 210 g

5 °C bis 35 °C / 30 % bis 80 % RH (Ohne Kondensation)

Technische Daten

Caractéristiques

Alimentation

Connecteur

Ports USB*3

2a / 2b / 2c

Port pour réseau local

Port pour écran externe

Dimensions

(largeur × hauteur × profondeur)

Poids

Conditions d’utilisation Température/humidité

Description

16,0V CC(N’utilisez que l’adaptateur secteur spécifié pour votre ordinateur.)

50 broches

USB x 4 (USB 2.0)

Courant admissible pour chaque port : 100 mA

IEEE 802.3 10 Base-T, IEEE802.3u 100 Base-TX (RJ-45)

Mini prise femelle à 15 broches Dsub

150 mm × 22 mm × 52 mm

210 g environ

5 °C à 35 °C {41 °F à 95 °F} / 30 % à 80 % (humidité relative) (sans condensation)

Spécifications

*1 Does not guarantee operation of all USB-compatible peripherals.

*2 Die ordnungsgemäße Funktion sämtlicher USB-kompatiblen Geräte kann nicht garantiert werden.

*3 Ne garantit pas le fonctionnement de tous les périphériques compatibles USB.

-NEW.p65 2006/02/01, 20:00Page 4 AdobePageMaker6.5J/Win

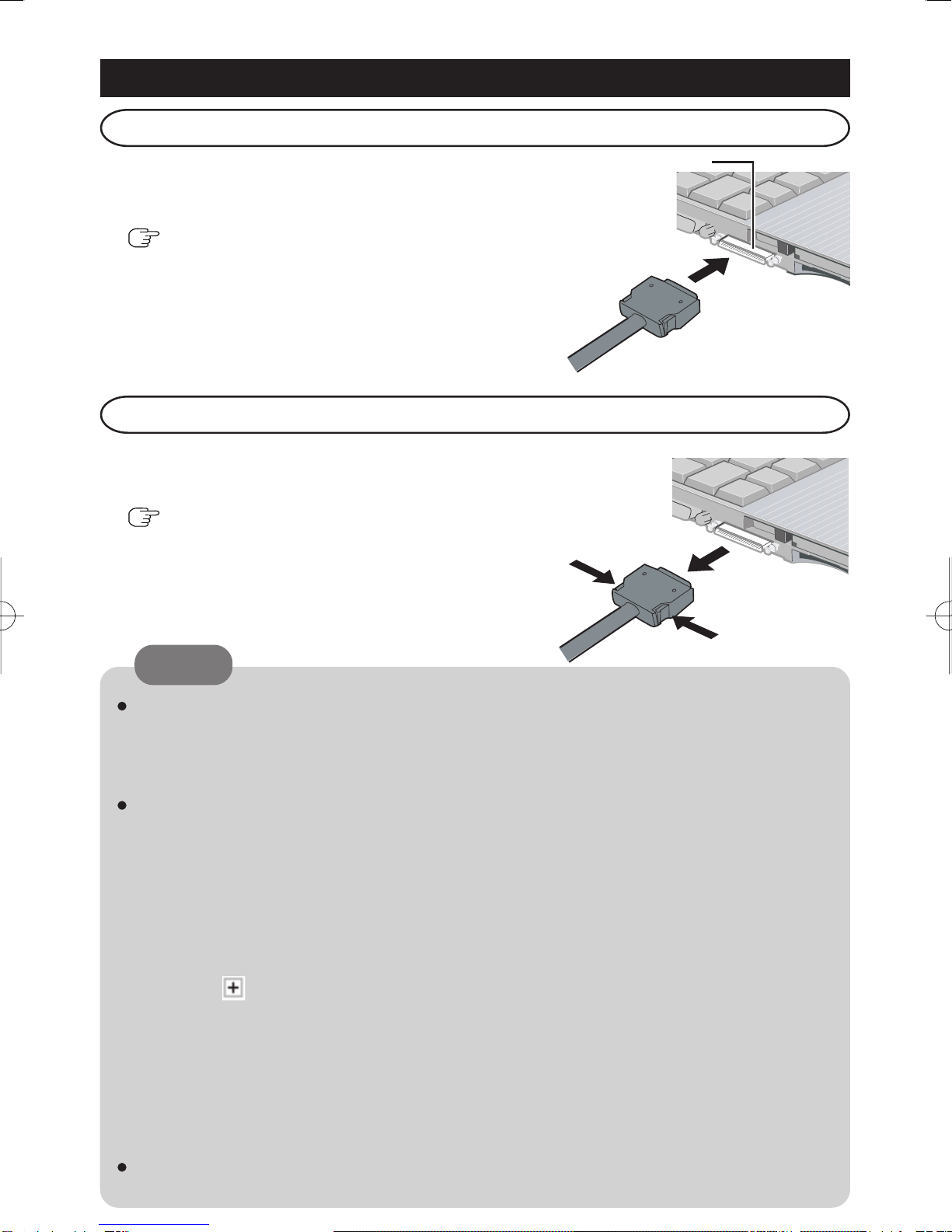

Mini Port Replicator

Connector

ENGLISH

Connecting

Turn the computer off.

Don't use the standby or hibernation function.

(OPERATING INSTRUCTIONS "Starting

Up/Shutting Down")

Connect the mini port replicator to the connec-

tor of the computer with "This side up" facing

upwards.

Disconnecting

Turn the computer off.

Don't use the standby or hibernation function.

(OPERATING INSTRUCTIONS "Starting

Up/Shutting Down")

While pushing the connector's lock button, pull

the connector out straight.

If the mini port replicator is connected to the computer, connect the LAN cable, the

external display cable, or the AC adaptor to the ports or jack on the mini port replicator.

You cannot use the LAN port, the external display port, or the DC-IN jack on the

computer.

When devices connected to USB ports (2a, 2b, 2c) will not operate:

⋅Confirm that the consumption current for the connected device is 100 mA or less.

If the current exceeds 100 mA, connect the device to USB port 1 or to a USB port

on the computer.

⋅Turn off the power saving function on the USB2.0 USB Root Hub using the follow-

ing procedure:

AIn [Device Manager], click [View] - [Devices by connection].

BClick for the following items in order.

[ACPI Uniprocessor PC] - [Microsoft ACPI-Compliant System] - [PCI bus] -

[Intel(R) 82801FB/FBM USB2 Enhanced Host Controller - 265C]

CRight-click [USB Root Hub] (displayed below [Intel(R) 82801FB/FBM USB2

Enhanced Host Controller - 265C], and click [Properties].

DRemove the checkmark from [Allow the computer to turn off this device to save

power] in [Power Management] and restart the computer.

For more information about the settings and preparations of the peripheral devices,

refer to the peripheral devices' own operating instructions.

NOTE

-NEW.p65 2006/02/01, 20:00Page 5 AdobePageMaker6.5J/Win

DEUTSCH

Anschließen

Schalten Sie den Computer aus.

Verwenden Sie nicht die Bereitschafts- oder die

Ruhefunktion. ( BEDIENUNGSANLEITUNG

„Starten/Herunterfahren“)

Verbinden Sie den Mini-Portreplikator mit dem

Anschlussstecker des Computers, so dass der

Aufkleber „This side up“ nach oben zeigt.

Entfernen

Schalten Sie den Computer aus.

Verwenden Sie nicht die Bereitschafts- oder die

Ruhefunktion. ( BEDIENUNGSANLEITUNG

„Starten/Herunterfahren“)

Drücken Sie den Sperrknopf desAnschlusssteckers

und ziehen Sie diesen gerade heraus.

HINWEIS

Anschlussstecker

des Mini-

Portreplikators

Wenn der Mini-Portreplikator an den Computer angeschlossen ist, verbinden Sie das

LAN-Kabel, das Kabel des externen Displays oder das Netzteil an die Ports oder

Buchsen am Mini-Portreplikator. Sie können nicht den LAN-Port, den Port für das

externe Display oder die DC-IN-Buchse des Computers verwenden.

Wenn die an die USB-Steckbuchsen (2a, 2b, 2c) angeschlossenen Geräte nicht

funktionieren:

⋅Vergewissern Sie sich, dass die Stromstärke für das angeschlossene Gerät 100 mA

oder weniger beträgt. Beträgt die Stromstärke mehr als 100 mA, schließen Sie das

Gerät an den USB-Steckbuchsen 1 oder einen USB-Steckbuchsen des Computers

an.

⋅Schalten Sie die Energiesparfunktion des USB2.0 USB-Root-Hubs aus, indem Sie

das folgende Verfahren durchführen:

AIn [Geräte-Manager (Device Manager)], klicken Sie auf [Ansicht] - [Geräte nach

Verbindung].

BKlicken Sie auf , damit die folgenden Posten der Reihe nach angezeigt werden.

[ACPI Uniprocessor PC] - [Microsoft ACPI-Compliant System] - [PCI bus] -

[Intel(R) 82801FB/FBM USB2 Enhanced Host Controller -265C]

CRechtsklicken Sie auf [USB Root Hub] (angezeigt unter [Intel(R) 82801FB/FBM

USB2 Enhanced Host Controller - 265C], und klicken Sie dann auf

[Eigenschaften].

DEntfernen Sie das Kontrollzeichen [Computer kann Gerät ausschalten, um Energie

zu sparen] in [Energieverwaltung], und führen Sie einen Neustart des Computer

durch.

Weitere Informationen zu den Einstellungen und Vorbereitungsverfahren der peripheren

Geräte finden Sie in den Bedienungsanleitungen der einzelnen peripheren Geräte.

-NEW.p65 2006/02/01, 20:00Page 6 AdobePageMaker6.5J/Win

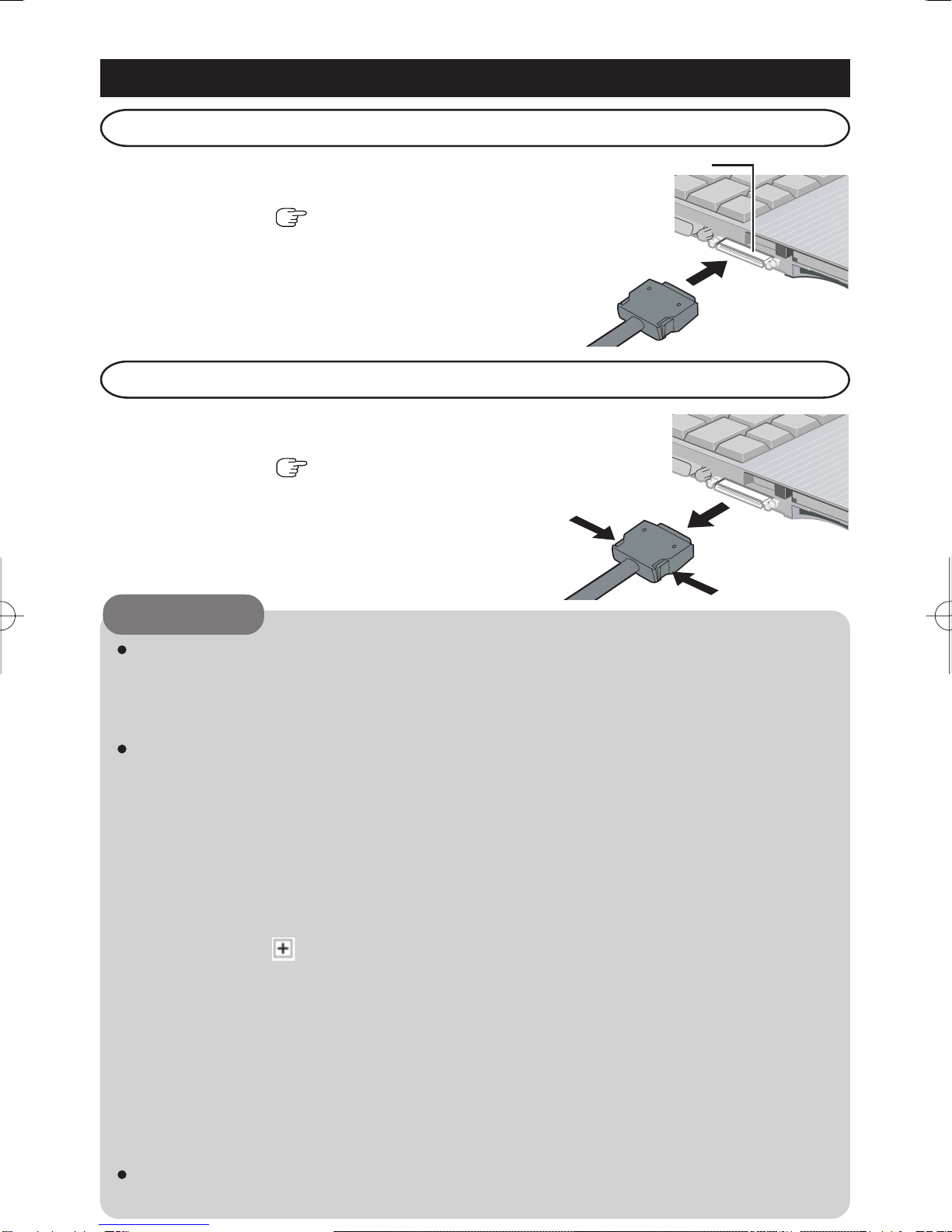

FRANÇAIS

Connexion

Éteignez l’ordinateur.

N’utilisez ni la fonction de veille, ni la fonction

d’hibernation. ( MODE D’EMPLOI,

“Démarrer/Arrêter”)

Raccordez le mini duplicateur de ports au

connecteur de l’ordinateur en veillant à ce que

le côté marqué « Ce côté vers le haut » soit tourné

vers le haut

Déconnexion

Éteignez l’ordinateur.

N’utilisez ni la fonction de veille, ni la fonction

d’hibernation. ( MODE D’EMPLOI,

“Démarrer/Arrêter”)

Tout en appuyant sur le bouton de verrouillage

du connecteur, tirez bien droit sur le connecteur

pour le retirer.

Si le mini duplicateur de ports est connecté à l’ordinateur, raccordez le câble de réseau

LAN, le câble d’affichage externe ou l’adaptateur C.A. aux ports ou fiches sur le mini

duplicateur de ports. Vous ne pouvez pas utiliser le port LAN, le port d’affichage

externe ou la fiche DC-IN sur l’ordinateur.

Si les périphériques connectés aux ports USB (2a, 2b, 2c) ne fonctionnent pas :

⋅Confirmez que la consommation de courant pour le périphérique connecté ne

dépasse pas 100 mA. Si le courant dépasse 100 mA, connectez le périphérique au

port USB 1 ou au port USB sur l’ordinateur.

⋅Désactivez la fonction d’économie d’énergie sur le concentrateur USB racine de

l’USB 2.0 en respectant la procédure suivante :

ADans [Gestionnaire de périphériques (Device Manager)], cliquez sur [Affichage]

- [Périphériques par connexion].

BCliquez sur pour les éléments suivants, dans cet ordre.

[ACPI Uniprocessor PC] - [Microsoft ACPI-Compliant System] - [PCI bus] -

[Intel(R) 82801FB/FBM USB2 Enhanced Host Controller - 265C]

CCliquez avec le bouton droit sur [USB Root Hub] (affiché ci-dessous [Intel(R)

82801FB/FBM USB2 Enhanced Host Controller - 265C] puis cliquez sur

[Propriétés].

DDésactivez l’option [Autoriser l’ordinateur à éteindre ce périphérique pour

économiser l’énergie.] dans [Gestion de l’alimentation] et redémarrez votre

ordinateur.

Pour de plus amples informations sur les réglages et préparatifs des périphériques,

consultez leurs modes d’emploi respectifs.

REMARQUE

Connecteur du mini

duplicateur de

ports

-NEW.p65 2006/02/01, 20:00Page 7 AdobePageMaker6.5J/Win

お買い上げ日から

持込修理持込修理

持込修理

ご販売店様へ ※印欄は必ず記入してお渡しください。

※

お

客

様

販

売

店

ご住所

お名前様

電話

電話（）ー

（）ー

住所・販売店名

保証期間

お買い上げ日

年月日

本書はお買い上げの日から下記期間中故障が発生した場合には本

書裏面記載内容で無料修理を行うことをお約束するものです。ご

記入いただきました個人情報の利用目的は本票裏面に記載してお

ります。お客様の個人情報に関するお問い合わせは、お買い上げ

の販売店にご相談ください。詳細は裏面をご参照ください。

品番

ミニポートリプリケーター保証書

本体1年間

CF-VEBU05U

松下電器産業株式会社 ITプロダクツ事業部

※

〒570‑0021大阪府守口市八雲東町一丁目10番12号TEL(06)6908‑1001

-NEW.p65 2006/02/01, 20:00Page 8 AdobePageMaker6.5J/Win









CF-VEBU05U

 

 



 

*1







*1CF-A2/

CF-A3 

項目項目

項目





USB*3

2a / 2b / 2c

LAN









内容内容

内容

DC16.0 VAC

*2

50

USB 4USB 2.0

1100 mA

10 BASE-T / 100 BASE-TX RJ-45

RGB Dsub 15

150 mm 22 mm 52 mm

210 g

535/ 30%80% RH

仕様仕様

仕様

*2AC100 V



*3 USB 



保証とアフターサービス

 2006/02/01, 20:02Page 1 







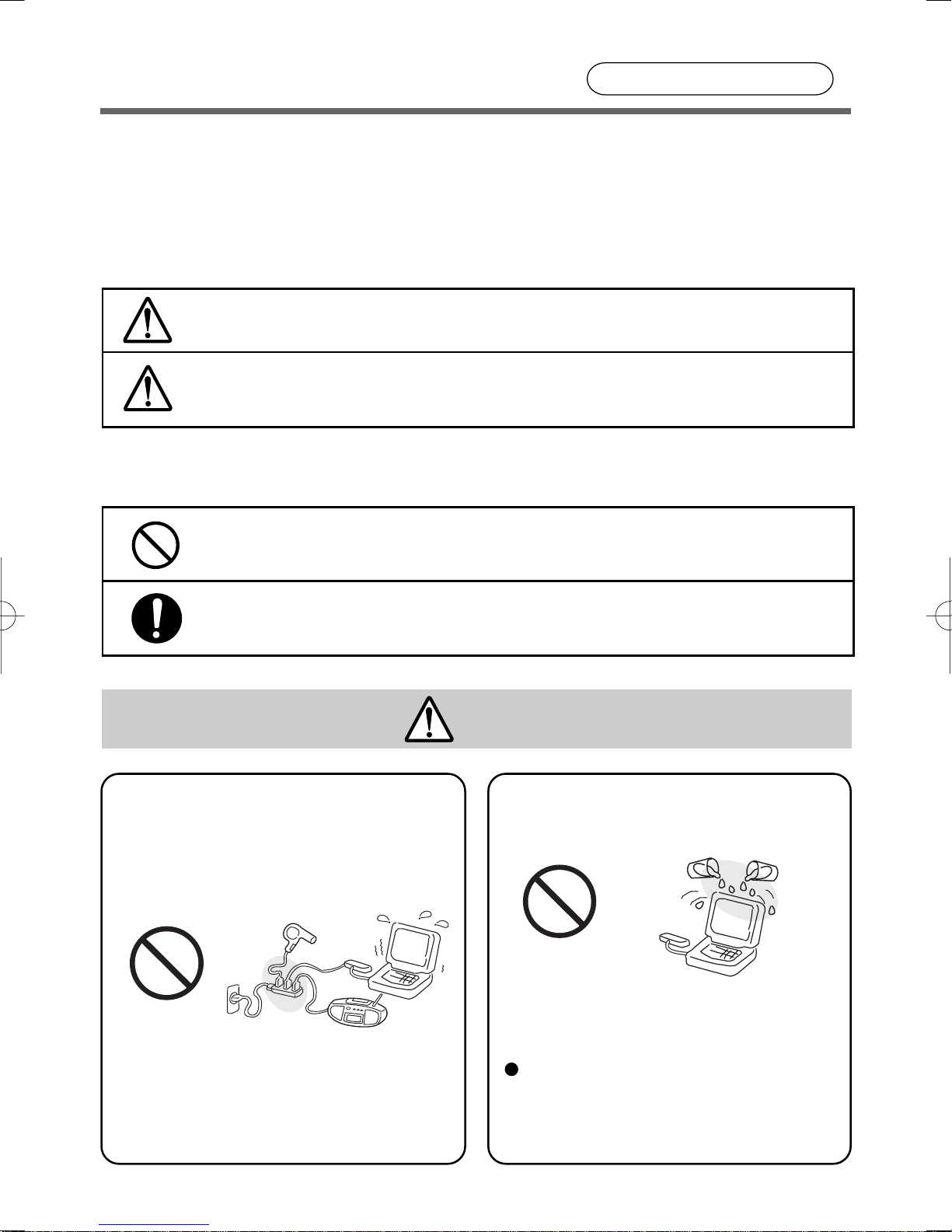

■お守りいただく内容の種類を、次の絵表示で、説明しています。（下記は絵表示

の一例です。）





■表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を、次の

表示で区分し、説明しています。





 





必ずお守りください

安全上のご注意

禁止





コンセントや配線器具の

定格を超える使い方や、交

流100 V以外での使用はし

ない

禁止















本機の上に水などの入った

容器や金属物を置かない

警告

 2006/02/01, 20:02Page 2 

Indice

Lingue:

Altri manuali Panasonic Accessori per laptop

Panasonic

Panasonic CF-VEBU05BU Manuale utente

Panasonic

Panasonic CF-WEW18004 Schema elettrico

Panasonic

Panasonic CF-VEB511 Manuale utente

Panasonic

Panasonic CF-VEB471W Manuale utente

Panasonic

Panasonic CF-VEB331 Series Manuale utente

Panasonic

Panasonic CF-VEB271 Manuale utente

Panasonic

Panasonic CF-VSH341W Manuale utente

Panasonic

Panasonic Aspire 7552G Manuale di istruzioni

Panasonic

Panasonic CF-WEB182 Series Manuale utente

Panasonic

Panasonic Toughbook CF-18BCAGCMM Manuale

Panasonic

Panasonic CF-VEB451W Manuale utente

Panasonic

Panasonic CF-VNS001U Manuale utente

Panasonic

Panasonic CF-VEB512W Istruzioni per l'installazione e il funzionamento

Panasonic

Panasonic CF-VEB481 Manuale utente

Panasonic

Panasonic CF-VEB341W Manuale utente

Panasonic

Panasonic Toughbook CF-U1AQB1G2M Schema elettrico

Panasonic

Panasonic CF-VEB342W Manuale utente

Panasonic

Panasonic CF-VEB272A2W - Port Replicator - PC Manuale utente

Panasonic

Panasonic CF-VEB272 - Port Replicator Manuale utente

Panasonic

Panasonic CF-VEB612A Manuale utente

Panasonic

Panasonic CF-VEB071W Manuale utente

Panasonic

Panasonic CF-VEB351 Manuale utente

Panasonic

Panasonic CF-VAB371 Manuale utente

Panasonic

Panasonic CF-CDSG1SD Series Manuale utente

Manuali Accessori per laptop popolari di altre marche

BenQ

BenQ LaptopBar NB21 Manuale utente

Rocstor

Rocstor Y1RB022-B1 Manuale

Trust

Trust Notebook Power Adapter Manuale utente

KLIM

KLIM Mistral Manuale utente

Xbrand

Xbrand Lap Lounge XB-1010-XX Manuale utente

StarTech.com

StarTech.com LTRISERP Manuale utente

Surefire

Surefire PORTUS X2 Manuale utente

Humanscale

Humanscale L6 Manuale utente

HP OmniBook 2100 Manuale utente

Gamber Johnson

Gamber Johnson 7160-0250 Manuale utente

Manhattan

Manhattan 303088 Manuale utente

Rocstor

Rocstor PrivacyView Manuale

Twelve South

Twelve South BookArc Manuale utente

Dicota

Dicota Secret Manuale utente

Tecknet

Tecknet N9 Manuale utente

Fujitsu

Fujitsu Stylistic CE CT2000 Series Manuale utente

XMG

XMG OASIS Manuale utente

Thanko

Thanko SUPER GORONE Manuale utente
