Panasonic TY-42TM6Z Manuale utente

TQZH465

Model No. TY-42TM6Z

ItalianoFrançaisEspañolSvenskaDansk EnglishDeutsch

Nederlands

RCA Component Video Terminal Board

Operting Instructions

Before connecting, operating or adjusting this product, please read these

instructions completely. Please keep this manual for future reference.

RCA Component-Video-TerminalBoard

Bedienungsanleitung

Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese

Bedienungsanleitung vollständig durch.

Bitte heben Sie diese Bedienungsanleitung als zukünftige Referenz sorgfältig auf.

RCA-component-video aansluitingenkaart

Gebruiksaanwijzing

Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat aansluit,

bedient of afstelt.

Bewaar de gebruiksaanwijzing voor eventuele latere naslag.

Dispositivo terminale a componenti video RCA

Istruzioni per l’uso

Prima di collegare, utilizzare o regolare questo apparecchio, leggere attentamente le

presenti istruzioni.

Conservare poi il manuale per ogni eventuale futura consultazione.

Carte de connexion Cinch (RCA) pour

composantes vidéo Mode d'emploi

Avant d'effectuer quelque raccordement que ce soit ou de régler l'appareil, veuillez

lire attentivement ce mode d'emploi.

Conservez ce mode d'emploi pour référence.

Tarjeta de terminales de vídeo

componente RCA Manual de instrucciones

Antes de conectar, utilizar o ajustar este producto, lea completamente este manual

de instrucciones.

Guarde este manual para consultarlo en el futuro en caso de ser necesario.

RCA komponentvideo-terminalkort

Betjeningsvejledning

Læs hele denne betjeningsvejledning, før der foretages tilslutninger, betjeninger eller

justeringer af dette produkt.

Gem betjeningsvejledningen til fremtidig brug.

Uttagsplatta för RCA komponentvideo

Bruksanvisning

Läs noga denna bruksanvisning före anslutning, användning eller

justering av denna produkt.

Bevara bruksanvisningen för framtida referens.

日本語

コンポーネントビデオ端子（RCA）ボード取扱説明書

・

この取扱説明書と保証書をよくお読みのうえ、正しくお使いください

。

そのあと保存し、必要なときにお読みください

。

・

保証書は「お買い上げ日

・

販売店名」などの記入を必ず確かめ、販売店からお受け取りください

。

・

製造番号は安全確保上重要なものです

。

お買い上げの際は、製品本体と保証書の製造番号をお確かめください

。

保証書別添付

警告



警告



付属品の確認

□端子表示シート（1枚） □端子ボード交換方法説明書

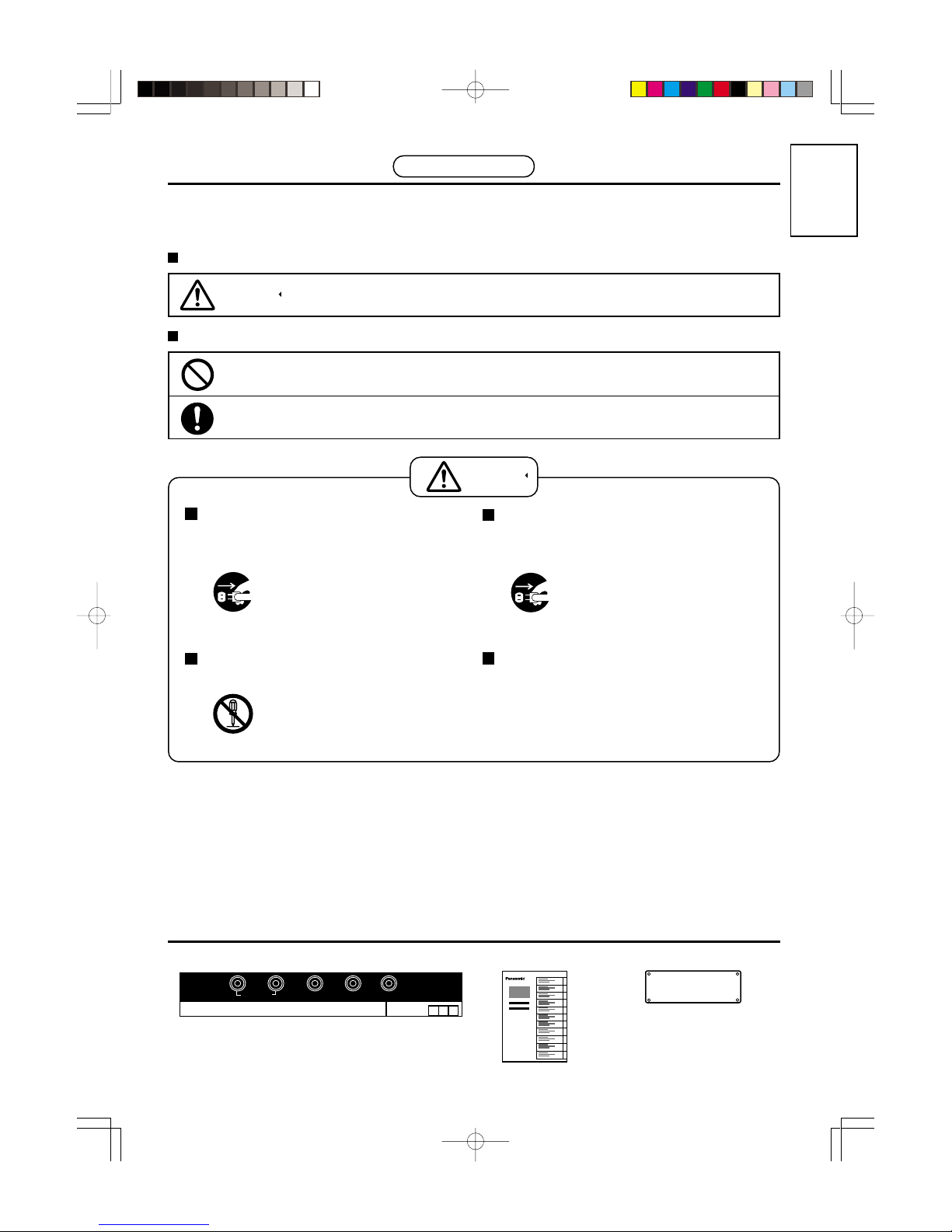

安全上のご注意必ずお守りください

お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように

説明しています。

お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。

このような絵表示は、してはいけない「禁止」内容です。

このような絵表示は、必ず実行していただきたい「指示」内容です。

この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。

表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。



本製品の取り付け、取り外し、移動の際は

必ずディスプレイ本体の電源を切りコン

セントから電源プラグを抜いてください

本製品を分解したり、改造しないでくだ

さい

電源プラグ

を抜く

分解禁止

電源プラグをコンセントに接続した

まま行うと、感電・故障の原因にな

ります。

煙が出たり、変な臭いや音がしたら、す

ぐにコンセントから電源プラグを抜いて

ください

電源プラグ

を抜く

そのまま使用すると火災・感電の原因

となります。

火災・感電・動作不良の原因になり

ます。

●本製品のコネクター部分には直接、手を触れないでください。

静電気が流れ、部品が破壊される場合があります。

また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を

逃がした後で行ってください。

●接続ケーブルなどの部品は、必ず付属品または指定品をご使用ください。

故障や動作不良の原因になります。

（バックカバーへの貼り付け用）

本製品の取り付け、取り外しは当社指定

のサービス窓口にご依頼ください。

/R P

Y/G

AUDIO

COMPONENT/RGB IN SLOT

日本語

□スロットカバー

（2スロットサイズの端子ボード

を取り外し、本製品を取り付け

た場合に、空スロットにカバー

として取り付けてください。）

□ねじ×4

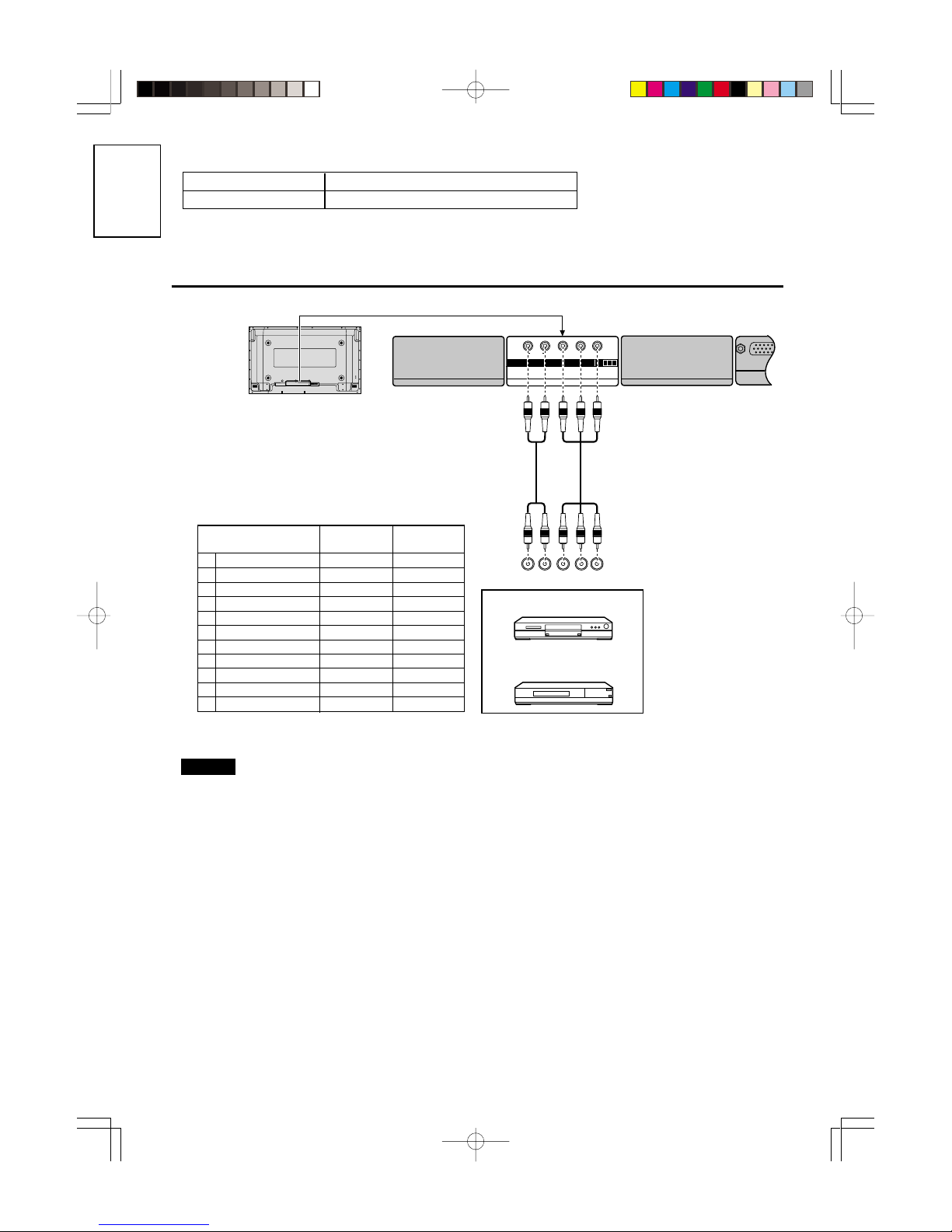

接続

赤色（PR端子に接続）

青色（PB端子に接続）

緑色（Y端子に接続）

本端子ボードの装着できるPDP本体のスロット番号

SLOT

/R P

Y/G

AUDIO

PC IN

SLOT1 SLOT2 SLOT3

SLOT3

COMPONENT/RGB IN

AUDIOýOUT DVD(Y, P

)OUT

DVDプレーヤー

デジタルBSチューナー

本体後面

37インチ Slot1,Slot2

42インチ 50インチ Slot1,Slot2,Slot3

●表記の機器類・ケーブルなどは別売り品です。

●対応可能な入力信号はプラズマディスプレイの説明をご参照下さい。

お知らせ

〈本機で対応するコンポーネント信号一覧〉 (参考)

日本語

1 525 (480) / 60i 15.73 59.94

2 525 (480) / 60p 31.47 59.94

3 625 (575) / 50i 15.63 50.00

4 625 (575) / 50p 31.25 50.00

5 750 (720) / 60p 45.00 60.00

6 750 (720) / 50p 37.50 50.00

7 1,125 (1,080) / 60i 33.75 59.94

8 1,125 (1,080) / 50i 28.13 50.00

9 1,125 (1,080) / 24p 27.00 24.00

10 1,125 (1,080) / 24sF 27.00 48.00

11 1,250 (1,080) / 50i 31.25 50.00

horizontal

frequency(kHz) vertical

frequency(Hz)

signal name

修理を依頼されるときご連絡いただきたい内容

ご氏名

ご住所

電話番号

製品名・品番

お買い上げ日

故障または異常の内容

訪問ご希望日

松下電器産業株式会社 PDP事業グループ

〒569-1194 大阪府高槻市幸町1番1号 （072）682−6647

修理・お取り扱い・お手入れなどのご相談は……

まず、お買い上げの販売店へお申し付けください。

1.保証書（別添付）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受

け取りください。よくお読みのあと、保存してください。

2.保証期間

お買い上げ日から本機は1年間。

3.修理を依頼されるとき

お買い上げの販売店へご連絡ください。



保証期間中は

保証書の規定に従って出張修理をさせていただきます。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。

ただし、コンポーネントビデオ端子(RCA)ボードの補修用性能部品の最低保有期間

は、製造打ち切り後8年です。

注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。



修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。

技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な

どの作業にかかる費用です。

部品代は、修理に使用した部品および補助材料代です。

出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費

用です。

保証とアフターサービス（よくお読みください）

付近の見取図、目印など。

呼び出しでもけっこうです。

お手もとの保証書をご覧ください。

詳しくお願いします。

日本語

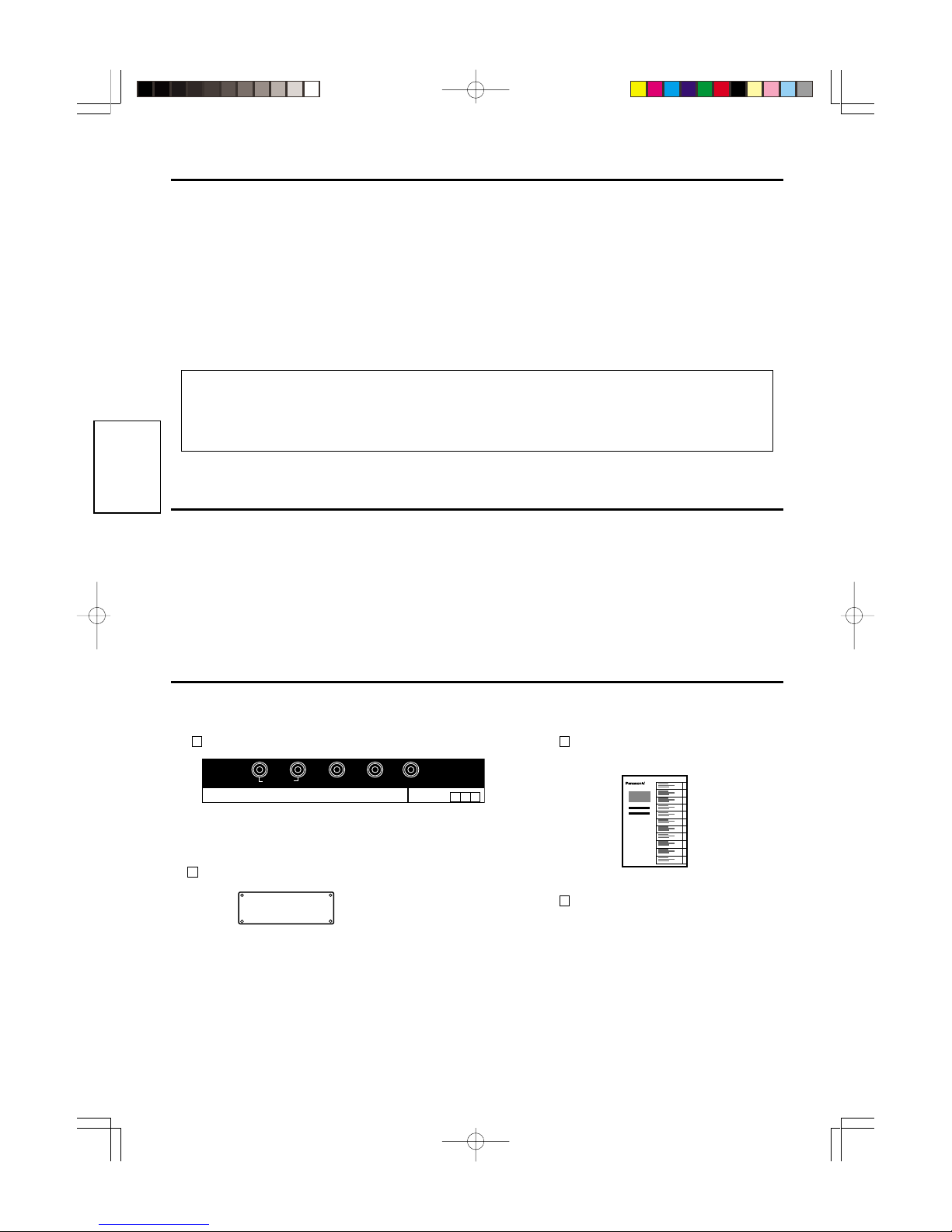

Safety Precautions ( be sure to observe )

Handling Cautions

•Do not touch the connector contacts.

To avoid electrostatic damage to internal parts, touch a large metallic object such as a steel cabinet to

discharge yourself before handling this product.

•Be sure to use the supplied cable or specified parts for interconnection.

To avoid malfunction or failure, do not use parts other than those recommended.

Terminal function label ( 1 sheet )

Accessories

Check to make sure that the following accessories are included in the Terminal board package:

Terminal board replacement

Instructions

( Affix this label to the rear panel of the display. )

WARNING

•Never attempt to disassemble or modify this product.

To avoid fire, shock, or failure.

•If you sense smoke, an odd odor, or unusual noises while in operation, immediately turn the display off.

Switch off the plasma display and unplug it from the supply outlet.

To avoid fire or shock, do not leave the display turned on.

•To avoid shock or other problems, do not leave the display plugged into the supply outlet.

•Please contact our designated service department for installation or change of this product.

To Service personnel:

Before removing or installing the Terminal Board, be sure to turn the display off and unplug it

from the supply outlet.

PR/CR/R PB/CB/B

Y/G

AUDIO

COMPONENT/RGB IN

SLOT

Slot cover

[ To install thisTerminal Board, remove an

existing dual size Terminal Board and fit it

into the now blank slot. ]

English

Screw × 4

SLOT

/R P

Y/G

AUDIO

PC IN

SLOT1 SLOT2 SLOT3

SLOT3

COMPONENT/RGB IN

AUDIOýOUT DVD(Y, P

)OUT

Slot Nos. of the PDP unit that are compatible with terminal board attachments.

Connection

Notes:

(1) Additional equipment and cables shown are not supplied with this set.

(2) For details of compatibility with input signals, please refer to Plasma Display operating instructions.

37inche Slot1 , Slot2

42inche 50inche Slot1 , Slot2 , Slot3

DVD PLAYER

Digital TV Set-Top-Box

( DTV-STB )

Back view of the Plasma Display

English

horizontal

frequency(kHz) vertical

frequency(Hz)

signal name

1 525 (480) / 60i 15.73 59.94

2 525 (480) / 60p 31.47 59.94

3 625 (575) / 50i 15.63 50.00

4 625 (575) / 50p 31.25 50.00

5 750 (720) / 60p 45.00 60.00

6 750 (720) / 50p 37.50 50.00

7 1,125 (1,080) / 60i 33.75 59.94

8 1,125 (1,080) / 50i 28.13 50.00

9 1,125 (1,080) / 24p 27.00 24.00

10 1,125 (1,080) / 24sF 27.00 48.00

11 1,250 (1,080) / 50i 31.25 50.00

Applicable input signals [ Example ]

•Nicht die Steckkontakte berühren.

Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses Gerätes

immer ein großer Metallgegenstand, z.B. ein Stahlschrank zumAbleiten von elektrischer Energie berührt werden.

•Sicherstellen, daßdas mitgelieferte Kabel oder die vorgeschriebenen Bauteile für die Anschlüsse

verwendet werden.

Zur Vermeidung von Fehlfunktionen oder Ausfällen sollten keine anderen als die vom Hersteller empfohlenen

Bauteile verwendet werden.

Sicherheitsmaßnahmen ( bitte beachten )

Vorsicht bei der Handhabung

Aufkleber für Terminal-Funktion ( 1 Blatt )

Mitgeliefertes Zubehör

Bitte überprüfen Sie, daßdas folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:

Anleitung zum Austauschen des

Terminal-Boards

( Diesen Aufkleber auf der Rückseite des Displays anbringen .)

WARNUNG

•Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren.

Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.

•Wenn Rauch aus dem Gerät austritt, ungewöhnlicher Geruch festgestellt wird oder nicht normale

Geräusche während des Betriebs auftreten, sollte das Display sofort ausgeschaltet werden.

Das Plasmadisplay ausschalten und den Netzstecker von der Steckdose abtrennen.

Zur Vermeidung von Feuer oder elektrischem Schlag sollte das Display nicht unbeaufsichtigt in eingeschaltetem Zustand belassen werden.

•

Zur Vermeidung von elektrischem Schlag und anderen Problemen sollte der Netzstecker des Displays von der Steckdose abgetrennt werden.

•

Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch dieses Gerätes.

Hinweis für das Wartungspersonal:

Vor dem Entfernen oder Installieren des RGB-Terminal-Boards (digital) sollte sichergestellt

werden, daßdas Display ausgeschaltet und der Netzstecker von der Steckdose abgetrennt ist.

/R P

Y/G

AUDIO

COMPONENT/RGB IN SLOT

Steckplatzabdeckung

[ Zur Installation dieses Terminal-Boards das

vorhandene doppelgroße Terminal-Board

entfernen und es in den leeren Steckplatz

einsetzten. ]

Deutsch

Schrauben × 4

Deutsch

SLOT

/R P

Y/G

AUDIO

PC IN

SLOT1 SLOT2 SLOT3

SLOT3

COMPONENT/RGB IN

AUDIOýOUT DVD(Y, P

)OUT

Anschlüsse

DVD-SPIELER

SATELLITENEMPFÄNGER

Rückseite des Plasmadisplays

Steckplatz-Nummern der PDP-Einheit, die mit dem Terminal-Board-Zubehör kompatibel sind.

37 Zoll Steckplatz 1, Steckplatz 2

42 Zoll 50 Zoll Steckplatz 1, Steckplatz 2, Steckplatz 3

Hinweise:

(1) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang.

(2) Für Hinweise zur Kompatibilität mit Eingangssignalen siehe die Bedienungsanleitung des Plasmadisplays.

Verwedbare Eingangssignale [ Beispiel ]

horizontale

Frequenz(kHz)

ignal vertikale

Frequenz(Hz)

1 525 (480) / 60i 15,73 59,94

2 525 (480) / 60p 31,47 59,94

3 625 (575) / 50i 15,63 50,00

4 625 (575) / 50p 31,25 50,00

5 750 (720) / 60p 45,00 60,00

6 750 (720) / 50p 37,50 50,00

7 1.125 (1.080) / 60i 33,75 59,94

8 1.125 (1.080) / 50i 28,13 50,00

9 1.125 (1.080) / 24p 27,00 24,00

10 1.125 (1.080) / 24sF 27,00 48,00

11 1.250 (1.080) / 50i 31,25 50,00

Nederlands

Veiligheidsmaatregelen( belangrijke informatie )

Behandeling van het product

Bijgeleverde accessoires

WAARSCHUWING

•Probeer het product nooit te demonteren of er wijzigingen in aan te brengen.

Dit kan namelijk resulteren in brand, een elektrische schok of een defecte werking.

•Als er tijdens het gebruik rook is, een vreemde geur of abnormale geluiden, moet u het beeldscherm

meteen uitschakelen.

Schakel het beeldscherm uit en trek de stekker uit het stopcontact.

Om brand of een elektrische schok te voorkomen, mag u het beeldscherm niet ingeschakeld laten.

•Om een elektrische schok of andere problemen te voorkomen, mag u het beeldscherm niet op het

stopcontact aangesloten laten.

•Raak de contacten van de aansluitingenkaart niet aan.

Om elektrostatische beschadiging van de inwendige onderdelen te voorkomen, moet u een groot metalen voorwerp

zoals een stalen kast aanraken om uzelf te ontladen, voordat u het product vastpakt.

•Gebruik de bijgeleverde kabel of andere voorgeschreven onderdelen voor het maken van de aansluitingen.

Om beschadiging of een defect te voorkomen, mag u uitsluitend de aanbevolen onderdelen gebruiken.

Controleer of de onderstaande accessoires en onderdelen in de verpakking van de aansluitingenkaart zijn:

( Bevestig dit label op het achterpaneel van het beeldscherm. )

•

Neem contact op met de aangegeven service-afdeling voor het installeren of wijzigen van dit product.

Aan het onderhoudspersoneel:

Schakel het beeldscherm uit en trek de stekker uit het stopcontact voordat u de

aansluitingenkaart verwijdert of aanbrengt.

Aansluitingen-functielabel ( 1 vel ) Handleiding voor vervangen van

aansluitingenkaart

/R P

Y/G

AUDIO

COMPONENT/RGB IN SLOT

Afdekkapje van sleuf

[ Om deze aansluitingenkaart aan te

brengen, verwijdert u de aanwezige

dubbel-formaat aansluitingenkaart en

steekt dan deze kaart in de lege sleuf. ]

Schroef × 4

Indice

Lingue:

Altri manuali Panasonic Altro

Panasonic

Panasonic GP-KH232 Manuale utente

Panasonic

Panasonic TY-42TM4Z Manuale utente

Panasonic

Panasonic TH-50PC77U Manuale utente

Panasonic

Panasonic TX-28LD4DP:TX-25LD4DP Manuale utente

Panasonic

Panasonic TY-42TM5G Manuale utente

Panasonic

Panasonic PVD4742 - DVD/VCR DECK Manuale utente

Panasonic

Panasonic ER-VS02 Manuale utente

Panasonic

Panasonic HomeHawk KX-HNC710 Istruzioni operative e di manutenzione

Panasonic

Panasonic F-YHE15X Manuale utente

Panasonic

Panasonic WV-SPN311 Manuale operativo

Panasonic

Panasonic TK-AB50 Manuale utente

Panasonic

Panasonic EC-G02 Manuale utente

Panasonic

Panasonic EW-DL91-W Manuale utente

Panasonic

Panasonic TY-FB7SD Manuale utente

Panasonic

Panasonic KX-HNC600 Manuale utente

Panasonic

Panasonic BB-GTA150B Manuale utente

Panasonic

Panasonic WV-PB5504AE Manuale utente

Panasonic

Panasonic EW-DL80-S Manuale utente

Panasonic

Panasonic DMC-SZ3V Manuale utente

Panasonic

Panasonic WV-PB5548E Manuale utente

Panasonic

Panasonic ER-X Series Manuale utente

Panasonic

Panasonic DBS 824 Manuale utente

Panasonic

Panasonic ER-F12 Manuale utente

Panasonic

Panasonic TY-42TM6G Manuale utente

Manuali Altro popolari di altre marche

GO Industries

GO Industries 38017 Manuale utente

Cissell

Cissell 30LBCMAN2 Manuale utente

RIDGID

RIDGID K-60SP Manuale utente

Gage Bilt

Gage Bilt GB751SH-5 Manuale utente

OVE

OVE SIERRA 60 Manuale utente

ReelCraft

ReelCraft 7800 OLB21 Manuale utente

Body Armor 4x4

Body Armor 4x4 ECO-SERIES Manuale utente

ROBLIN

ROBLIN DROP Guida utente

EMG

EMG EMG-ACB BARREL Manuale di servizio

MiniSolar

MiniSolar MT-150 Manuale utente

Parkside

Parkside PSZ 250 B2 Manuale utente

ABB

ABB REM 610 Manuale del prodotto

Parkside

Parkside 55992 Manuale del proprietario

Skyjacker

Skyjacker F250 Manuale utente

IBM

IBM IBM SYSTEM Z Guida all'installazione

Grech Motors

Grech Motors G28 Manuale utente

NOVAK

NOVAK BATTERY CARE SHEET Guida

Telemotive

Telemotive blue PiraT Mini Guida utente
