Panasonic ESD Suppressor EZAEG2A Manuale utente

ESD Suppressor type: EZAEG

1. ANT Circuit of Mobile equipment

2. Hi-Speed Signal Line

(USB,IEEE1394,HDMI

HDMI,SATA,Display Port etc.

,SATA,Display Port etc.)

3. each I/O Line & LED Circuit etc.

Hi-Speed Line ANT Circuit

Vcc

D+

Dｰ

GND

GB Ethernet

1. Ultra Low Cap. Value

2. Good ESD Suppression Characteristic

0.1pF typ.

LED back-light

Dimension

(inch/mm) L W t

0402/1005 0.039/1.0 0.02/0.5 0.02/0.38

0603/1608 0.063/1.6 0.03/0.8 0.02/0.5

EZAEG2A

EZAEG3A

P/N

Specification 0.05pF

0.10pF

Peak voltage 500V max. (350V typ.)

Clump Voltage (after 30ns) 100V max.

Rated Voltage 15V(30V)

Cap. Value EZAEG2A

EZAEG3A

ESD Suppression Voltage Waveform Image

-20 0 20 40 60 80 100

Times (nSecs)

ESD Voltage Initial Waveform

Trigger-start

Voltage

（@8kV）

-20 0 20 40 60 80 100

Times (nSecs)

Waveform after Clumping

Peak Voltage

Feature

Application

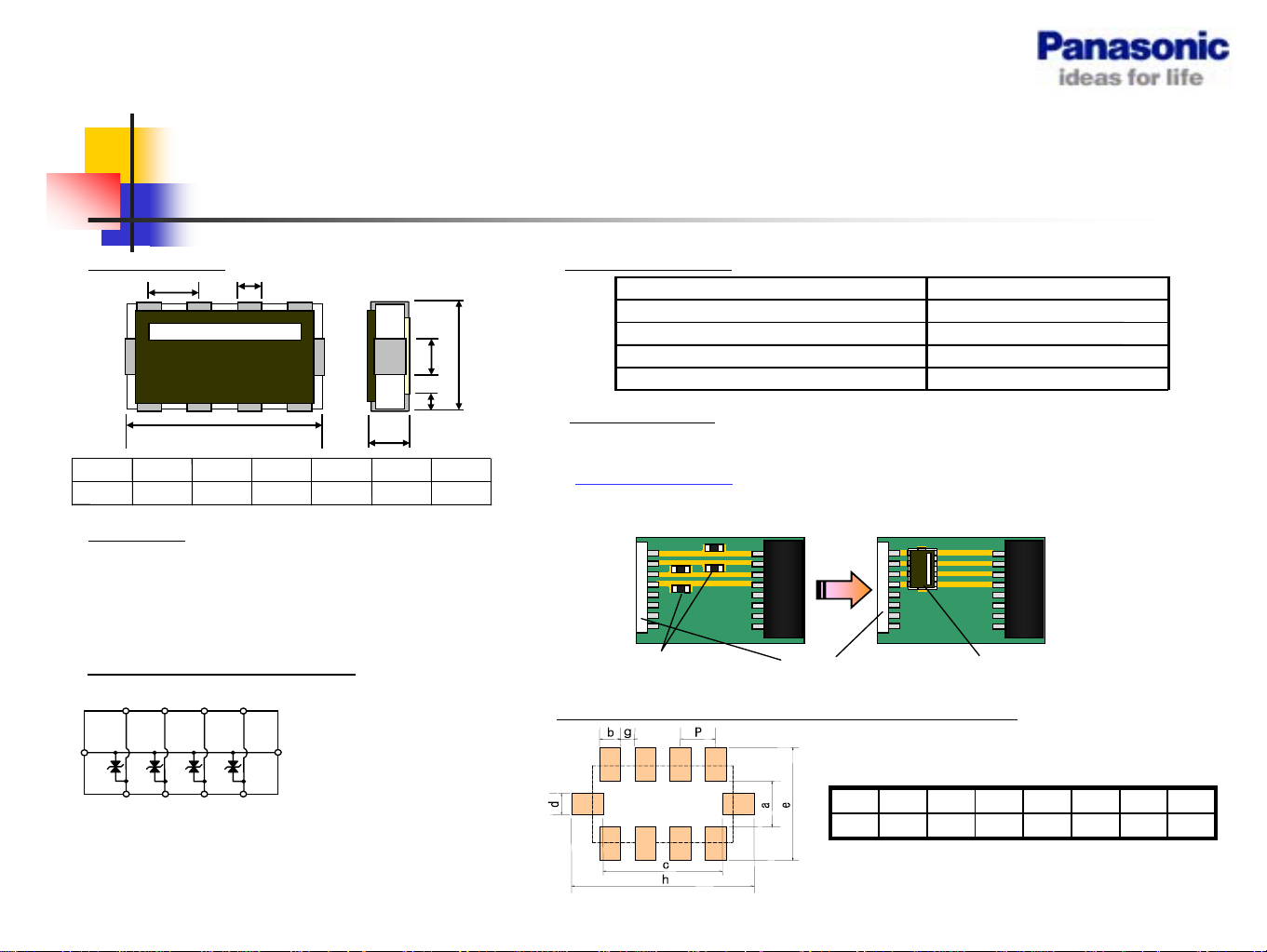

Dimension Specification

Circuit Configuration

Recommended Land Pattern Design

GND:1,6

In/Out:2,3,4,5,

7,8,9,10

245

910

LWTABCP

2.0 1.2 0.5 0.3 0.35 0.25 0.5

(mm)

C value 0.25+0.05/-0.10pF

Peak voltage 500V max.(350V typ.)

Clamping voltage(after 30ns) 100V max.

Rated voltage 15V(I/O to GND)

Rated current 100mA max.(I/O to I/O)

0.35

1.85

0.25

2.60

0.501.700.250.75

Pcba

Feature

(1)ESD protection for 2 pairs of Hi-Speed Differential

Data Lines (HDMI etc.) in one package

(2)Low Capacitance (Good TDR Characteristic)

4 Signal lines are contained in the product

Application

High-Speed Data line : HDMI,IEEE1394

Application note

HDMI

IC HDMI

ESD protection

component ESD Suppressor Array

connector

ESD protection by single parts ESD protection by array parts

ESD Suppressor array

EZAEGCA type
