Panasonic SF4B-H G-01 Series Manuale utente

MJEC-SF4BG01V2 No.0075-46V

简单说明书

Type4 光幕传感器 SF4B-H□G-01<V2>

Chinese

QUICK INSTRUCTION MANUAL

Type4 Light Curtain SF4B-H□G-01<V2>

English

簡易説明書

Type4ライトカーテン　SF4B-H□G-01<V2>

Japanese

厚生労働省検定合格品

プレス機械：型式検定番号第TA524号

シャー(紙断裁機)：型式検定番号第TA522号

Conforming to the examination of Japanese Ministry of Health, Labor and Welfare.

Press machines: Model Examination No. TA524

Shears (paper shears): Model Examination No. TA522

厚生劳动省认证合格品

冲压机械:型号认证编号第TA524号

剪切机(纸张裁剪机):型号认证编号第TA522号

2© Panasonic Industrial Devices SUNX Co., Ltd. 2021

このたびは、ライトカーテンSF4B-H□G-01<V2>をお買い上げいただき、ありがとうござ

います。

ご使用の前にこの取扱説明書をよくお読みになり、正しく最適な方法でご使用ください。

尚、この取扱説明書は大切に保管してください。

Thank you for purchasing Panasonic Industrial Devices SUNX’s Ultraslim Light Curtain,

SF4B-H□G-01<V2>.

Please read this instruction manual carefully and thoroughly for the correct and optimum

use of this device.

Kindly keep this manual in a convenient place for quick reference.

承蒙购买光幕传感器SF4B-H□G-01<V2>，非常感谢。

使用前，请认真阅读本使用说明书，并按照正确的最佳方法使用。

此外，请妥善保管好本使用说明书

1) 本取扱説明書の一部または全部を無断で複写、転載することを禁じます。

2) 本取扱説明書の内容に関しては、将来改良のため予告なしに変更することがありま

す｡

3) 本取扱説明書の作成に関しては万全を期していますが、万一不審な点や誤り、乱丁

や落丁を発見された場合は、お手数ですが最寄りの営業所までご連絡ください。

4) 本取扱説明書(日本語、英語)がオリジナル版となります。

1) All the contents of this instruction manual are the copyright of the publishers, and may

not be reproduced (even extracts) in any form by any electronic or mechanical means

(including photocopying, recording, or information storage and retrieval) without per-

mission in writing from the publisher.

2) The contents of this instruction manual may be changed without prior notice for fur-

ther improvement of the device.

3) Though we have carefully drawn up the contents of this instruction manual, if there

are any aspects that are not clear, or any error that you may notice, please contact

our local Panasonic Industrial Devices SUNX o󰀩ce of the nearest distributor.

4) English and Japanese are original instructions.

1) 禁止擅自复印、转载本使用说明书的部分或全部内容。

2) 关于本使用说明书的内容，将来可能因装置改良等原因而进行修改，恕不另行预告。

3) 本使用说明书虽经精心制作以期万全，但如果您发现有不明之处或异常、错页及缺页

等时，烦请您通知最近的本公司营业所。

4) 本说明书内容由原版翻译而成。

Japanese

本書は、取り付けおよび配線などを簡易的にまとめたものです。

詳しい内容については、｢弊社Webサイト(https://panasonic.net/id/pidsx)｣をご参照くださ

い。

1. 安全にご使用いただくために

■本装置は、仕様の範囲内でご使用ください。また、本装置を改造されますと、機能およ

び性能を保証できません。

■本装置は、工業環境に使用する目的で開発/製造された製品です。

■屋外で使用しないでください。

■以下に示すような条件や環境で使用することは想定しておりません。やむをえずご使用

になる場合は、弊社までご相談ください。

1)本取扱説明書に記載のない条件や環境での使用

2)原子力制御･鉄道施設･航空施設･車両･燃焼設備･医療システム･宇宙開発などへの使用

■本装置が動作する機械の周辺で発生する危険から、人体保護を強化するために使用する

場合は、国や地域の安全関係当局(労働安全保険局：OSHA、欧州標準化委員会など)の

規制があります。詳細については、該当する機関にお問い合わせください。

■特定の機械に本装置を設置する場合は、適切な使用方法、取り付け(設置)、操作および

メンテナンスを含む項目に基づいた安全上の規制に従ってください。設置者および使用

責任者は、項目に従って本装置を導入する責任があります。

■本装置は、落下等の強い衝撃を与えると破損するおそれがありますので、ご注意くださ

い。

■本装置が故障した場合を想定して、損害を防止する安全対策を施した上、ご使用くださ

い。

■本装置を動作させる前に、機能および性能が設計仕様に沿った正常動作を行なっている

ことを確認後、ご使用ください。

■本装置を廃棄するときは、産業廃棄物として処理してください。

警告

♦機械設計者･設置責任者･使用責任者および機械使用者について

• 機械設計者･設置責任者･使用責任者および機械使用者は、本装置の設置や使用に関す

る法令を遵守し、また、取扱説明書に含まれる設置および保守点検指示事項に従って

ください。

• 本装置が当社の意図された通りに機能し、本装置を含むシステム装置が安全基準に

準拠するかどうかは本装置の適切なアプリケーション･設置･保守点検および操作方

法に依存します。機械設計者･設置責任者･使用責任者および機械使用者は、これら

の項目について責任があります。

♦専門技術者について

• 専門技術者とは、機械設計者･設置責任者および使用責任者など専門的な教育、広範

な知識および経験を有し、業務遂行の上で発生する諸問題を解決できる人のことで

す。

♦作業者について

• 作業者は、本装置を正しく動作させるために、本取扱説明書を熟読し、内容を良く

理解してから手順に従って作業を行なってください。

• 作業者は、本装置が正しく動作しない場合は、使用責任者に報告し、直ちに機械を

停止させてください。正常動作が確認されるまでは、機械を作動させないでくださ

い。

4© Panasonic Industrial Devices SUNX Co., Ltd. 2021

Japanese

警告

♦使用環境について

• 本装置の近くで携帯電話や無線機などを使用しないでください。

• 本装置を設置する箇所に光沢面が存在する場合は、光沢面からの反射光が受光器に

入光しないように本装置を設置するか、もしくは光沢面を加工(塗装･マスキング･粗

面処理･材質の変更など)するかの対策を行なってください。光沢面への対策を行な

わない場合、本装置が検出不能状態となり、死亡または重傷を負うおそれがありま

す。

• 以下に示すような場所には設置しないでください。

1) 高周波点灯式(インバータ式)やラピッドスタート式蛍光灯およびストロボ光、太

陽光などの外乱光が本装置の受光部に直接当たる場所

2) 湿度が高く、結露するおそれがある場所

3) 腐食性、爆発性ガスがある場所

4) 振動や衝撃が激しい場所

5) 水がかかる場所

6) 蒸気、ホコリの多い場所

♦設置について

• 本装置と危険部の間には、必ず正しく計算された安全距離を確保してください。

• 人体が検出領域を通過してのみ、機械の危険部に到達するように追加安全装置を設

置してください。

• 危険部で作業を行なうときに、必ず人体の一部が検出領域に残るように設置してく

ださい。

• 本装置の投･受光面が壁面反射の影響を受けないように設置してください。

• 本装置を複数のセットで使用するときは、相互干渉が発生しないように設置してく

ださい。詳細については、｢4. 本装置の配置方法｣をご参照ください。

• 反射型、回帰反射型の配置では、使用しないでください。

• 対向する投光器と受光器は同じシリアルNo.の組み合わせで使用し、正しい方向で設

置してください。

♦設置する機械について

• 本装置を｢PSDIモード｣で使用するには、本装置と機械の間に適切な制御回路を構成

する必要があります。詳細については、国や地域に該当する規格/規制をご参照くだ

さい。

• 本装置は、日本および韓国ではプレス安全用として使用しないでください。

• 本装置を、非常停止装置により動作サイクルの途中で急停止できない機械には、使

用しないでください。

• 本装置は、電源投入の2秒後に動作を開始します。このタイミングで制御システムが

正しく作動するようにしてください。

♦配線について

• 電気的配線を行なうときは、必ず電源を切ってから行なってください。

• すべての電気的配線は、各地域の電気的規約、法律に従って、専門技術者が行なっ

てください。

• 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による

誤動作の原因となります。

• 投光器、受光器のケーブルを延長するときは専用ケーブルを使用し、全長50m以下

(投･受光器各)でご使用ください。ミューティングランプを使用する場合は、全長

40m以下(投･受光器各)でご使用ください。

• 制御出力(OSSD1/2)の片側1点のみで機械を制御しないでください。

• 制御出力(OSSD1/2)線の地絡によって出力がONにならないように、PNP出力で使

用する場合は0V側、NPN出力で使用する場合は＋V側に必ず接地してください。

Japanese

警告

♦メンテナンスについて

• 交換部品を使用する場合は、常に純正供給交換部品だけを使用してください。別の

メーカーからの部品を代用した場合は、本装置が検出不能状態となり、死亡または

重傷を負うおそれがあります。

• 定期点検は、決められた時期に専門技術者が行なってください。

• メンテナンス、調整の後および設置機械を起動する前に、｢10. メンテナンス｣で決め

られた手順に従って点検を行なってください。

• 清掃の際は、揮発性の薬品を使用せず、清浄なウエスなどで清掃を行なってくださ

い。

♦その他

• 本装置は絶対に改造しないでください。本装置が検出不能状態となり、死亡または

重傷を負うおそれがあります。

• 検出領域を飛来する物体に対しての検出には使用しないでください。

• 透明体や半透明体および規定された最小検出物体を下回る大きさの物体の検出には、

使用しないでください。

警告

[国内プレス機械またはシャー(紙断裁機)の安全装置としてご使用になる場合]

日本国内でプレス機械またはシャー(紙断裁機)の安全装置としてご使用になる場合は、

以下の仕様を満足するプレス機械およびシャー(紙断裁機)に限り、本装置を使用するこ

とができます。

＜プレス機械＞

項　目仕　　様

機械の種類急停止機構及び再起動防止機構を有するプレス

圧力能力 50,000kN以下

急停止時間 500ms以下

ストローク長 (防護高さ－ダイハイト)以内

金型の大きさの範囲ボルスターの幅以内

＜シャー(紙断裁機)＞

項　目仕　　様

機械の種類急停止機構及び再起動防止機構を有するシャー(紙断裁機)

断裁厚さ 200mm以下

断裁幅 5,000mm以下

刃物の長さ 5,500mm以下

6© Panasonic Industrial Devices SUNX Co., Ltd. 2021

Japanese

国内プレス機械またはシャー(紙断裁機)の安全装置としてご使用になる場合

＜日本国規制＞

プレス機械又はシャーの安全装置構造規格(1978年9月21日　労働省告示第102号)

本装置は、日本の労働安全衛生法第44条の2に基づく｢型式検定｣に以下の内容で合格して

おります。

警告

日本国内でプレス機械またはシャー(紙断裁機)の安全装置としてご使用になる場合は、

必ず別売の保護チューブ付ケーブルSFPB-□を使用してください。保護チューブ付ケー

ブルSFPB-□を使用しないと、プレス機械またはシャー(紙断裁機)の安全装置には使用

することができません。

＜型式検定番号一覧＞

型式名型式検定番号

ライトカーテン専用コントロールユニットプレス機械シャー(紙断裁機)

SF4B-H□G-01<V2>

― 第TA524号第TA522号

SF-C11 第TA526号 ―

SF-C13 第TA528号 ―

SF-C14EX-01 第TA530号 ―

●SF4B-H□G-01<V2>には第TA524号(プレス機械)および第TA522号(シャー)の型式検

定番号が本体に表記されています。

●本装置のみで使用する場合と、本装置を専用コントロールユニットと組み合わせて使

用する場合では、型式検定番号が異なります。組み合わせ使用の場合は、専用コント

ロールユニットの本体に型式検定番号が表記されています。

●本装置は、専用コントロールユニットと組み合わせて、シャー(紙断裁機)に使用する

ことができませんのでご注意ください。

Japanese

本装置のご使用にあたり、システム全体で安全性を確立するために、以下の要求を満足し

た制御システムを構成してください。

●単一の不具合による安全機能の喪失防止のために

2系統の制御出力(OSSD1/2)を必ず使用してください。

●不具合の累積による安全機能の喪失防止のために

制御出力(OSSD1/2)を監視し、不一致を検知したら装置を止める制御システムを構

成してください。

＜不一致の検知方法の例＞

(例1)リレーユニット、ライトカーテン用コントローラの使用。

(例2)安全PLCによる制御出力(OSSD1/2)の監視。

(例3)セーフティリレーを使用の場合、接点溶着の監視。

1系統の制御出力(OSSD)だけを使用する場合、本装置の動作を監視するために補助

出力をPLCなどへ接続し、制御出力(OSSD)と補助出力の不一致を検知したら装置を

止める制御システムを構成してください。補助出力の代わりにもう1系統の制御出力

(OSSD)を使用することもできます。

2. 梱包物の確認

□本体：投光器(EMITTER)、受光器(RECEIVER) 各1台

□テストロッド 1本

SF4B-TR25(φ25×220mm)

□中間保持金具MS-SF4BG-2 0～2セット

(注1)：中間保持金具MS-SF4BG-2は、下記の製品に付属されています。製品によって付属されている個数が下

記のように異なります。

1セット： 40～64光軸

2セット： 72～96光軸

□簡易説明書(本書) 1部

安全カテゴリ4および3でご使用の場合

安全カテゴリ2でご使用の場合

8© Panasonic Industrial Devices SUNX Co., Ltd. 2021

Japanese

3. 各部の名称と機能

＜投･受光器共通＞

名　称機　　能

光軸合わせ表示灯

(赤色/緑色)

本装置の上部全光軸入光時：赤色点灯

本装置の最上端光軸入光時：赤色点滅

制御出力(OSSD1/2)ON時：緑色点灯

B本装置の中上部全光軸入光時：赤色点灯

制御出力(OSSD1/2)ON時：緑色点灯

C本装置の中下部全光軸入光時：赤色点灯

制御出力(OSSD1/2)ON時：緑色点灯

本装置の下部全光軸入光時：赤色点灯

本装置の最下端光軸入光時：赤色点滅

制御出力(OSSD1/2)ON時：緑色点灯

入光量表示灯

(緑色/橙色)

余裕入光時(入光量130%以上)：緑色点灯

安定入光時(入光量115～130%)：消灯

不安定入光時(入光量100～115%)：橙色点灯

遮光時：消灯

異常表示灯(黄色) 異常時：点灯または点滅

デジタルエラー表示灯

(赤色)

ロックアウト時に異常内容を点灯表示

並列接続時のスレーブ側のセンサのみ、デジタル

エラー表示灯の下側が点灯

PNP表示灯(橙色) PNP出力設定時：点灯

NPN表示灯(橙色) NPN出力設定時：点灯

＜投光器＞

名　称機　　能

動作表示灯

(赤色/緑色)

動作時：点灯

[但し、制御出力(OSSD1/2)に連動]

制御出力(OSSD1/2)OFF時：赤色点灯

制御出力(OSSD1/2)ON時：緑色点灯

投光量制御表示灯

(橙色)

ショートモード時：点灯

ノーマルモード時：消灯

投光停止表示灯(橙色) 投光停止時：点灯

投光時：消灯

＜受光器＞

名　称機　　能

OSSD表示灯

(赤色/緑色)

制御出力(OSSD1/2)OFF時：赤色点灯

制御出力(OSSD1/2)ON時：緑色点灯

機能設定表示灯(橙色) 常時消灯

インタロック表示灯

(黄色)

インタロック有効時：点灯

インタロック無効時：消灯

投光器側の表示灯部

異常表示灯

PNP表示灯

NPN表示灯

投光量制御表示灯

投光停止表示灯

入光量表示灯

光軸合わせ表示灯

動作表示灯

デジタルエラー表示灯

受光器側の表示灯部

異常表示灯

PNP表示灯

NPN表示灯

機能設定表示灯

インタロック表示灯

入光量表示灯

光軸合わせ表示灯

OSSD表示灯

デジタルエラー表示灯

光軸合わせ表示灯の

表示位置

Japanese

4. 本装置の配置方法

●2セット以上の投光器と受光器を直列または並列接続せずに、複数台対向させたときの

配置方法です。配線上に問題があるときや、設備追加などに伴うシステム評価のときに

使用します。

●テストロッドを用いて動作テストを行なってください。

警告

●本装置の配置方法は以下に示す例を参考に、よく理解した上で配置を行なってくださ

い。適切な配置が行なわれないことに起因して、死亡または重傷を負うおそれがあり

ます。

●本装置を複数のセットで使用するときは、相互干渉が発生しないように設置してくださ

い。相互干渉が発生することに起因して、死亡または重傷を負うおそれがあります。

＜本装置の配置例＞

1)左右配置 2)上下配置

受光器投光器投光器受光器

受光器

投光器

受光器

3)前後配置 4)遮光物あり

受光器

投光器

受光器

受光器投光器受光器投光器

遮光物

上記はあくまで例ですので、不明な点、お困りな点がありましたら、弊社までご連絡ください。

警告

投･受光器のケーブル位置を揃えてくだ

さい。ケーブル位置が揃っていないと

誤動作します。

ケーブル

＜参考＞

10 © Panasonic Industrial Devices SUNX Co., Ltd. 2021

Japanese

5. 取り付け

注意

●取付金具は設置環境に応じて選べるように、本装置には付属されていません。

設置環境に合わせて別売の取付金具をご購入ください。

●本装置のケーブルに無理な曲げなどの負荷がかからないようにしてください。

断線するおそれがあります。

●ケーブルの最小曲げ半径はR6mmです。ケーブルの曲げ半径を考慮した取り付けを行な

ってください。

投光器と受光器は平行に取り付けてください。本装置の有効開口角は、検出距離3mのとき±2.5°以下

です。

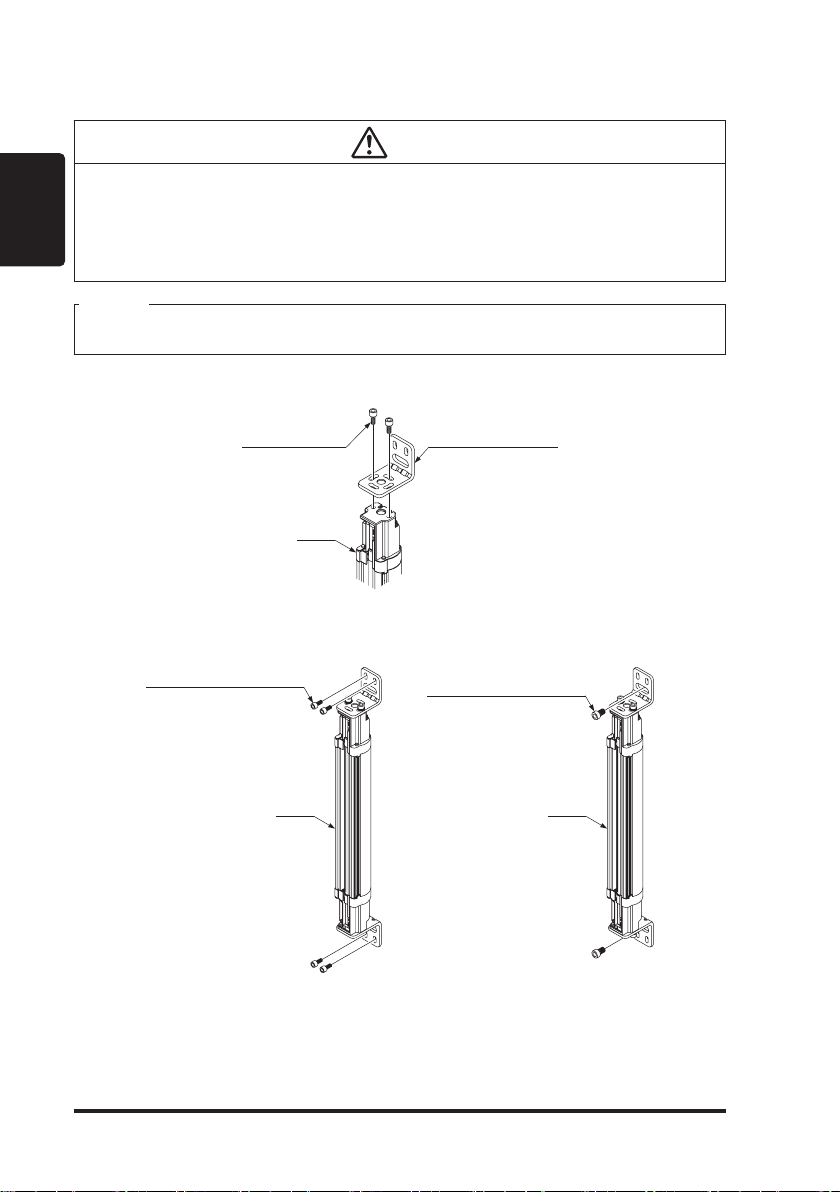

＜標準L金具MS-SF4BG-1(別売)を使用する場合＞

①

水平角度調整用六角穴付ボルト[M5(長さ10mm)]2本で仮止めします。

本装置

六角穴付ボルト

[M5(長さ10mm)]

標準L金具

MS-SF4BG-1(別売)

②六角穴付ボルト[M5(別途ご用意ください)]2本または[M8(別途ご用意ください)]1本で

標準L金具を取り付け面に設置します。

本装置

六角穴付ボルト

[M5(別途ご用意ください)] 六角穴付ボルト

[M8(別途ご用意ください)]

本装置

③光軸調整後、水平角度調整用六角穴付ボルト[M5(長さ10mm)]2本を締め付けます。

そのときの締め付けトルクは、3N･m以下としてください。

＜参考＞

Indice

Altri manuali Panasonic Sensore di sicurezza

Panasonic

Panasonic Firetracker FT128 Manuale utente

Panasonic

Panasonic SF4B V2 series Manuale utente

Panasonic

Panasonic SE4D Series Manuale utente

Panasonic

Panasonic SF4B-F23 V2 Manuale utente

Panasonic

Panasonic KX-HNS104EX Manuale utente

Panasonic

Panasonic GD-3 Manuale utente

Panasonic

Panasonic BM-ET330E Guida utente

Panasonic

Panasonic SF4B-F31G(V2) Manuale utente

Panasonic

Panasonic HG-S Series Manuale utente

Panasonic

Panasonic EKL3105 Manuale utente

Panasonic

Panasonic HG-T1110 Manuale utente

Panasonic

Panasonic CX-44 Series Manuale utente

Panasonic

Panasonic WRT 3374K-8 Manuale utente

Panasonic

Panasonic HL-C235CE Manuale utente

Panasonic

Panasonic WJ-HDB501 Manuale utente

Panasonic

Panasonic HG-S Series Manuale utente

Panasonic

Panasonic 6295 Manuale utente

Panasonic

Panasonic HG-T1010 Manuale utente

Panasonic

Panasonic SF4B V2 series Manuale utente

Panasonic

Panasonic HG-F13A-A-N Manuale utente

Panasonic

Panasonic EQ-30 Series Manuale utente

Panasonic

Panasonic 4318 Manuale elenco delle parti

Panasonic

Panasonic SF4-AH Series Manuale utente

Panasonic

Panasonic GD Series Manuale utente

Manuali Sensore di sicurezza popolari di altre marche

THORLABS

THORLABS PDA10JT Manuale utente

Waeco

Waeco UV-DETECT Manuale utente

Intermatic

Intermatic IOS-DSIMF Manuale utente

urmet domus

urmet domus 1083 Manuale utente

Siemens

Siemens AZL66 Series Manuale utente

BTI

BTI Profiline Multi Finder Manuale utente

Challenger

Challenger SL01 Manuale utente

DMP Electronics

DMP Electronics 1122INT Manuale utente

Rielta

Rielta Ladoga MK-RK Manuale utente

Mirion Technologies

Mirion Technologies ACCURAD PRD Manuale utente

Bosch

Bosch DS835 Manuale utente

DBI SALA

DBI SALA EZ Stop Manuale dell'operatore

Lamptime

Lamptime ST05C Manuale utente

Ubiquiti

Ubiquiti MFI-MSC Manuale utente

Subsite

Subsite 910R Istruzioni per l'installazione

Satel

Satel OPAL Pro Manuale utente

Aleph

Aleph XC-1XTEU Manuale utente

Pima

Pima LARIS QUAD Manuale utente
