Panthera S3 Manuale utente

Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Sweden, +46-8-761 50 40, www.panthera.se

ASSEMBLY INSTRUCTION

art.nr. mont-S3-körhandtag-HS-eng

Rev.2017-02

PUSH HANDLE S3 HEIGHT ADJUSTABLE

1) Open up one of the attachments and

place it around the backrets tube and t

the hole in the attachment over the knob

on the tube. Note that there is a left and a

right versions av the attachment.

2) Stick the push handle tube into the at-

tachment and lock it..

3) Squeeze the attachment to help t the

screw into the threaded hole. Tighten the

screw a few turns by hand.

Assembly instruction(adjustment page 2) for:

Push handle S3 Height adjustable

art.no. 4252060

Tools needed:

Allen key 4 mm

Allenkey 2.5 mm

Spanner 8 mm

4) Finaly tighten the screw rmly with al-

len key 4 mm using a wrench

5) Done.

Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Sweden, +46-8-761 50 40, www.panthera.se

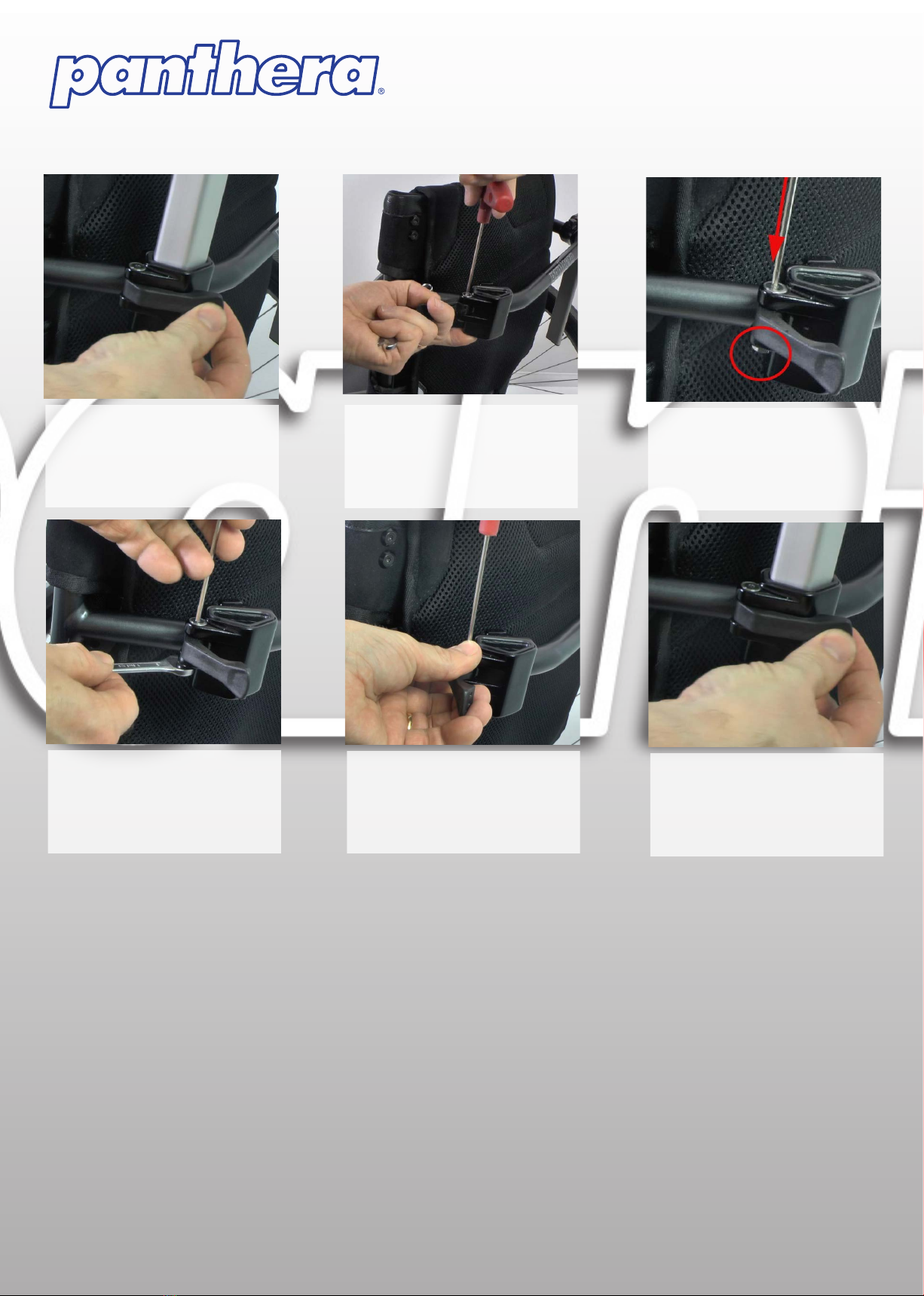

1) If the locking of the push handle is in-

sufcient. you can adjust this according

to the following instructions..

2) Disassemble the push handle. Loose

this screw a few turns with allen key 2.5

mm.

3) Push the screw downwards until the

nut on the underside gets visible

ADJUSTMENT OF LOCKING LEVER

4) Adjust the locking force by turning the

nut anti-clockwise (seen from the top) to

encrease it, and clockwise to decrease

the locking force. Turn the nut a quarter

of a turn, using a 8 mm spanner, tighten

the screw and test it..

5) Tighten the screw and make sure that

the nut slides into the attachmnet pro-

perly.

6) Mount the push handle and check the

locking force.

Repeat step 3-5, if adjustment is needed.
