MODEL/MODÈLE # GL33458

Low Voltage LED

DECK AND STAIR LIGHTING

ÉCLAIRAGE DE JARDIN

Basse tension À DEL

BULB TYPE: 3 X 0.2W LED BULB (0.6W POWERDRAW)

TYPE D'AMPOULE:

3 AMPOULES DEL 0,2W (CONSOMMATION DE 0.6W)

DEAR CUSTOMER,

Congratulations on your purchase of a PARADISE® lighting product. Our products will help to enhance the beauty of your home and

provide many years of enjoyment. PARADISE® offers a wide selection of lighting products of the highest professional quality. Ask your dealer

about the many other PARADISE® products that will help to create your own paradise.

To ensure the maximum performance of your garden light, please read and save these instructions.

Replacement parts may be ordered by using the ﬁxture model number and the part’s name.

CHER CLIENT, CHÈRE CLIENTE,

Nous vous félicitons pour l’achat de votre produit d’éclairage PARADISE®. Nos produits vous aideront à embellir votre demeure et vous

procureront de nombreuses années de plaisir. PARADISE® offre une grande variété de luminaires de la plus haute qualité professionnelle.

Votre dépositaire de produits PARADISE® pourra vous conseiller sur nos nombreux autres produits et vous aider à créer votre propre paradis.

Aﬁn d’assurer la meilleure performance possible de votre éclairage de jardin, veuillez lire et conserver ces instructions.

Les pièces de rechange peuvent être commandées avec le numéro de modèle du luminaire et le nom de la pièce.

INSTRUCTIONS PERTAINING TO A RISK OF FIRE, OR INJURY TO PERSONS

IMPORTANT SAFETY INSTRUCTIONS

• To reduce the risk of FIRE OR INJURY TO PERSONS turn off, unplug

transformer and allow lamp to cool before replacing it. Lamp gets HOT

quickly.

• Keep the lamp away from materials that may burn.

• WARNING - Risk of Electric Shock. Install all luminaires 10 feet (3.05 m)

or more from a pool, spa or fountain.

• Install in accordance with all local codes and ordinances.

• There are no serviceable parts inside the deck light. DO NOT

DISASSEMBLE OR REMOVE SCREWS.

• Must be installed minimum 2 in. (5,1 cm) from the ground.

Only for use with low voltage power units with a maximum output rating

of 15V, 300W per secondary.

INSTRUCTIONS PERTINENTES CONCERNANT LES CAUSES DE BRÛLURES

OU DE BLESSURES. IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

• Aﬁn de réduire les risques de BRÛLURES OU DE BLESSURES, fermer

“OFF” et débrancher le transformateur. Laisser la lampe se refroidir car

elle devient chaude rapidement.

• Garder la lampe éloignée des sources inﬂammables.

•

ATTENTION - Risque de Chocs Électriques. Installer tous les luminaires

à 3.05 m (10 pieds) ou plus d’une piscine, d’un spa ou d’une fontaine d’eau.

• Faire l’installation de ce module en conformité avec les codes et les

règlements en vigueur dans votre région.

• Le luminaire ne contient aucune pièce réparable par l’utilisateur.

NE LE DEMONTEZ PAS.

• Ne pas installer à moins de 5,1cm (2 po.) du sol.

Votre système d’éclairage à bas voltage doit être utilisé avec un bloc

d’alimentation contenant un ampliﬁcateur de 15V maximum et de 300W

par unité secondaire.

FOR LANDSCAPE LIGHTING SYSTEMS ONLY. OUTDOOR USE ONLY.

THE DEVICE IS ACCEPTED AS A COMPONENT OF A LANDSCAPE

LIGHTING SYSTEM WHERE THE SUITABILITY OF THE COMBINATION

SHALL BE DETERMINED BY CSA OR LOCAL INSPECTION

AUTHORITIES HAVING JURISDICTION.

POUR SYSTÈMES D’ÉCLAIRAGE PAYSAGER SEULEMENT. POUR

UTILISATION EXTÉRIEURE SEULEMENT.

CET APPAREIL EST ACCEPTÉ EN TANT QUE COMPOSANTE D’UN

SYSTÈME D’ÉCLAIRAGE D’EXTÉRIEUR OÙ LA FIABILITÉ DE LA

COMBINAISON DEVRAIT ÊTRE DÉTERMINÉE PAR LA CSA OU TOUT

ORGANISME LOCAL COMPÉTENT.

5001-GL33458-BIL_112311

CUSTOMER SERVICE

SERVICE À LA CLIENTÈLE

1-888-867-6095 • cust[email protected] • [email protected] • www.paradisegardenlighting.com

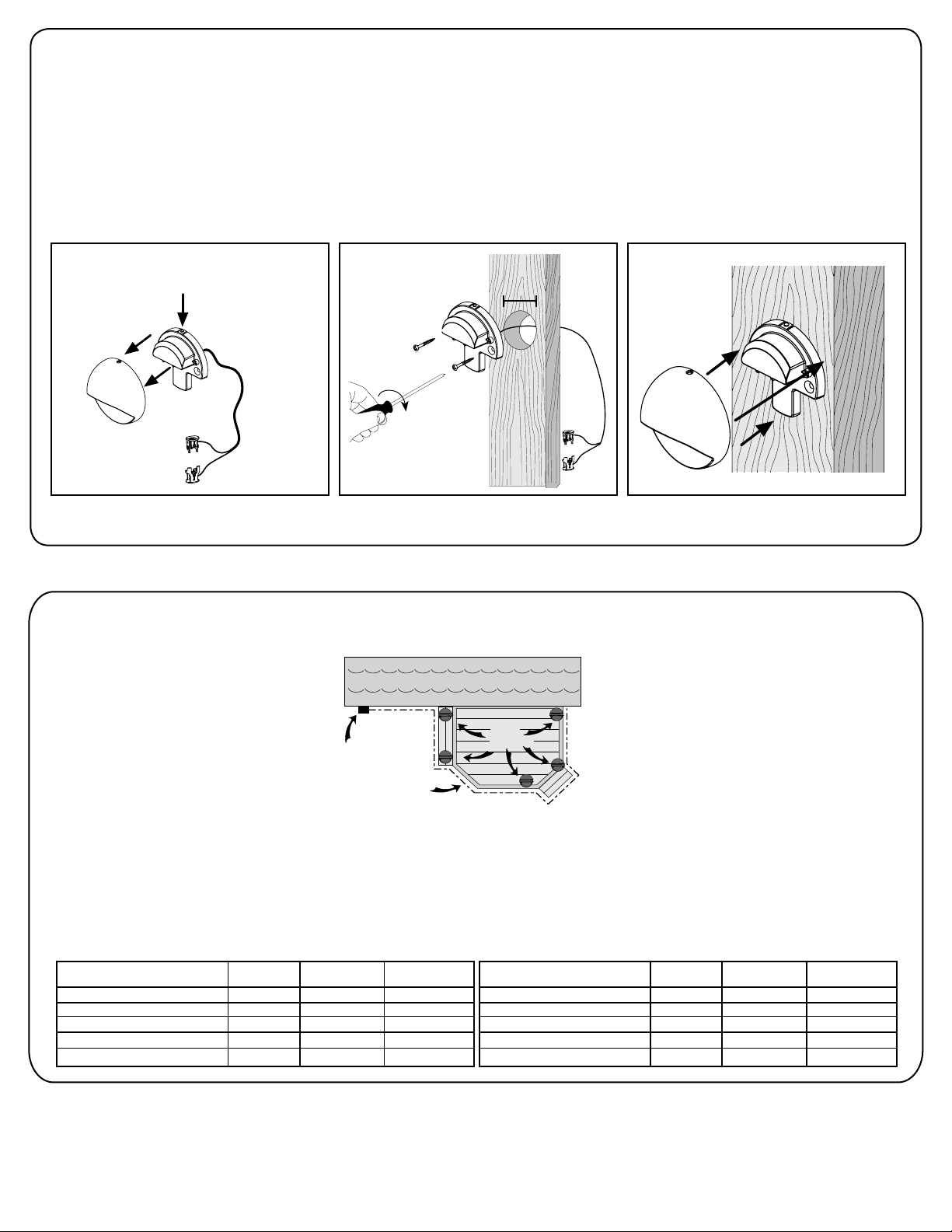

1. Assembly of the light ﬁxture

1. Assemblage de la lanterne

1.1 Retirez le couvercle de la base de la lanterne en appuyant

sur la goupille de verrouillage en plastique.

1.2 Percez un trou de 1” (2.5cm) dans la surface et passer

le connecteur et le ﬁl au travers. Fixez la base de la lanterne

sur la surface en utilisant les deux (2) vis fournies.

1.3

Replacez le couvercle sur la base de la lanterne.

1.1 Remove the cover from the ﬁxture base by pushing down the

plastic lock pin.

1.2 Drill a 1” (2.5cm) hole into the surface and run the

connector and the wire through it. Secure the ﬁxture base onto

the surface using the 2 screws included.

1.3 Snap the cover back on the ﬁxture base.

2. Run the landscape wire (Not included)

Faire passer le câble pour jardin (non compris)

The landscape wire should run from the power pack

to each light without being cut. Do not run the

landscape wire within 10 feet (3m) of a pool, spa or

fountain. If the landscape wire is too long, cut it

with a cable cutter.

The landscape wire should be protected by routing it

close to proximity of the light ﬁxture or next to a

building, deck or fence. Use cable suitable for low

voltage landscape lighting.

For uniform brightness and longer bulb life,

attach ﬁrst ﬁxture at least 10 feet from

power pack.

See chart below for recommended cable gauges.

*Suitable cable should be sized in accordance to the table, should be Type SPT-2W.

If you cannot ﬁnd this cable at your local hardware or home improvement store then

please call customer service at 1-888-867-6095 or e-mail at

customerservice@niinorthern.com to order the cable needed.

Lanternes

Fixtures

Cable

Câble

Power pack

Bloc d’alimentation

* llustration of xtures is for example only.

* Illustration des luminaires à titre d’exemple seulement.

Le câble pour jardin doit passer du bloc d’alimentation à

chaque luminaire sans être coupé. Ne pas faire passer

le câble à moins de 3 mètres (10pi) d’une piscine, d’un

spa ou d’une fontaine. Si le câble pour jardin

est trop long, couper-le avec une pince coupe-câble.

Il faut protéger le câble pour jardin en le faisant passer

près du luminaire ou de l’édiﬁce, de la terrasse ou de la

clôture.

Pour un éclairage uniforme et pour allonger la vie de

l’ampoule, installer le premier luminaire à au moins 3

mètres du bloc d’alimentation.

Veuillez vous référer à la charte ci-dessous pour les

grosseurs de câble appropriées.

Le choix de la grosseur du câble doit être fait selon le tableau ci-joint et doit être de

type SPT-2W. Si vous ne trouvez pas ce câble à votre magasin ou quincaillerie de

quartier, alors contactez le service à la clientèle au 1-888-867-6095 ou par courriel au

customerservice@niinorthern.com

Combined wattage of all fixtures on line (in

Watts) Wire Gage (0-75')Wire Gage (75'-150')Wire Gage (150'-250')

0-60 18 16 14

60-120 16 14 12

120-180 14 12 12

180-240 12 12 Not recommended

240-300 12 Not recommended Not recommended

Gauge du fil (0-75') Gauge du fil (75'-150') Gauge du fil (150'-250')

0-60 18 16 14

60-120 16 14 12

120-180 14 12 12

180-240 12 12

240-300 12

Puissance total de toutes les fixtures sur la

ligne (en watts)

Pas recommandé Pas recommandé

Pas recommandé

Gauge du fil (0-75') Gauge du fil (75'-150') Gauge du fil (150'-250')

0-60 18 16 14

60-120 16 14 12

120-180 14 12 12

180-240 12 12

240-300 12

Wattage total de tout les luminaires sur la

ligne (en watts)

Pas recommandéPas recommandé

Pas recommandé

Plastic lock-pin

Goupille de verrouillage en plastique

1” (2,5 cm)

6 ’’ (15,24cm) max.6 ’’ (15,24cm) max.

4. Bury the landscape wire

Enterrer le câble

pour jardin

The landscape wire and connector can also be hidden under stone or buried under grass at a maximum depth of 6” (15,24cm).

Le câble pour jardin et le connecteur peuvent également être cachés par du gravier ou être enterrés sous le gazon à une profondeur maximum

de 15,24cm (6po).

* llustration of xture is for example only.

* La lnterne illustrée n'est qu'un exemple.

3.2 Align and ﬁt the main low

voltage cable vertically to the slot of

wire connector as shown.

3.2 Aligner et installer le câble bas

voltage verticalement dans la fente

tel qu’illustré.

3.3 Press the wire connector together until fully

seated and locked around the cable. Pre-set

prongs will pierce the cable insulation and

establish contact. Turn on the power unit. If the

light ﬁxture does not turn on, repeat operations

3.2 and 3.3.

3.3 Presser le connecteur de chaque côté

jusqu’à qu’il soit bien installé et sécurisé. Les

pointes du connecteur vont percer la gaine

du câble pour établir un contact. Mettre sous

tension. Si le luminaire ne s’allume pas, répéter

les étapes 3.2 et 3.3.

3.4 Once the clip-on connector is in place, wrap

it with electrical tape for additional protection.

3.4 Une fois le connecteur en place, envelopper

le de ruban électrique pour une protection

supérieure.

3. Connect the ﬁxture wire to the landscape wire

Connexion du câble de la lanterne au câble pour jardin

3.1 Place the wire connector on

opposite sides of the low voltage

cable where the ﬁxture will be

located.

3.1 Placer le connecteur de chaque

côté du câble bas voltage où sera

installé le luminaire.

ATTENTION

SOYEZ PRUDENT !

LES POINTES DES

CONNEXIONS SONT

TRÈS ACÉRÉES !

CAUTION

BE CAREFUL!

THE WIRE STABS

ARE VERY

SHARP!

FIVE (5) YEARS LIMITED WARRANTY

This product, excluding electronic and/or electrical parts (if applicable), is guaranteed to be free from defects in material and workmanship for ﬁve (5) years. The ﬁxture’s ﬁnish is guaranteed against peeling

for two (2) years. The electronic and electrical parts are guaranteed against defects for one (1) year. Should a defect occur, please contact our customer service line at 1-888-867-6095 or at the following

email address : customerservice@niinorthern.com. A proof of purchase (sales receipt) is required. If we cannot replace the defective part you require, you can return your product to the original point of

purchase for a full refund or a replacement product. The consumer is responsible for the removal and reinstallation of the product. Damage to any parts as such by accident, misuse, or improper installation

is NOT covered by this warranty. Our policy does not include liability for incidental or consequential damages. Some states or provinces do not allow the exclusion or limitation of consequential damages;

therefore, the above exclusion may not apply to you. This warranty gives you speciﬁc legal rights and you may also have other rights that vary from place to place.

GARANTIE CINQ (5) ANS LIMITÉE

Ce produit, sauf les pièces électroniques et/ou pièces électriques (le cas échéant), est garanti contre tout vice de matériaux et de fabrication pendant cinq (5) ans. Le ﬁni du luminaire est garanti contre

l’écaillage pendant deux (2) ans suivant la date d’achat. Les pièces électroniques et électriques sont garanties contre les vices pendant une (1) année suivant l’achat. Si un défaut survient, veuillez contacter

notre service à la clientèle au 1-888-867-6095 ou à l’adresse électronique suivante : customerservice@niinorthern.com. Une preuve d’achat (reçu de caisse) est requise. Si nous ne sommes pas en mesure

de remplacer la pièce défectueuse, rapporter votre produit à l’endroit où vous l’avez acheté pour un remboursement total ou le remplacement du produit. Le consommateur assume la responsabilité du retrait

et de la réinstallation du produit. Toutes pièces endommagées à cause d’un accident, d’une mauvaise utilisation ou d’une mauvaise installation NE SONT PAS couverts par cette garantie. Notre garantie ne

couvre pas les dommages directs ou indirects causés par nos produits. Certains États ou provinces ne permettent pas l’exclusion ou les limitations d’une garantie implicite, par conséquent, les limitations

et exclusions ci-dessus ne sont peut-être pas applicables. Cette garantie vous confère des droits précis auxquels peuvent s’ajouter d’autres droits variant d’un endroit à l’autre.

CUSTOMER SERVICE

SERVICE À LA CLIENTÈLE

1-888-867-6095 • cust[email protected] • [email protected] • www.paradisegardenlighting.com

All of the lights fail to

work

Aucune lumière ne

s’allume

• Check that the power is on.

• Check if there is a loose connection at the power pack

screw terminal.

• Check that the power switch is not in the OFF setting.

• Vériﬁer que les lanternes sont sous tension.

• Vériﬁer que toutes les connexions sont bien serrées aux

bornes du bloc d’alimentation.

• Vériﬁer que l’interrupteur n’est pas en position ARRÊT « OFF ».

• To clean, wash with a damp soft cloth.

• Replacement parts may be ordered by

using the ﬁxture model number and the

part’s name.

• Pour nettoyer, laver avec un chiffon doux

et humide.

• Les pièces de rechange peuvent être

commandées en mentionnant le numéro de

modèle de la lanterne et le nom de la pièce.

5. Troubleshooting

Dépannage

6. Maintenance

Entretien

• The problem here is with the ﬁxture’s connector .

• Check the connector to make sure the wire stabs

have pierced the landscape wire.

• Le problème se situe au niveau du connecteur de la lanterne.

• Vériﬁer que les pointes de connexion ont percées le câble

de jardin.

Only some lights work

Quelques lumières

s’allument

Altri manuali Paradise Datacom Luce esterna

Paradise Datacom

Paradise Datacom GL23922 Manuale utente

Paradise Datacom

Paradise Datacom GL22612 Manuale utente

Paradise Datacom

Paradise Datacom GL39065 Manuale utente

Paradise Datacom

Paradise Datacom 280957 Manuale di installazione

Paradise Datacom

Paradise Datacom GL281006 Manuale utente

Paradise Datacom

Paradise Datacom GL29353 Manuale utente

Paradise Datacom

Paradise Datacom U000-1848 Manuale utente

Paradise Datacom

Paradise Datacom U000-0780 Manuale utente

Paradise Datacom

Paradise Datacom GL22785 Manuale utente

Paradise Datacom

Paradise Datacom U000-0880 Manuale utente

Paradise Datacom

Paradise Datacom GL22977 Manuale utente

Paradise Datacom

Paradise Datacom GL22921 Manuale utente

Paradise Datacom

Paradise Datacom U000-1712 Manuale utente

Paradise Datacom

Paradise Datacom GL22315 Manuale utente

Paradise Datacom

Paradise Datacom M45944848 Manuale utente

Paradise Datacom

Paradise Datacom GL33872 Manuale utente

Paradise Datacom

Paradise Datacom GL22724 Manuale utente

Paradise Datacom

Paradise Datacom GL28637SS Manuale utente

Paradise Datacom

Paradise Datacom GL29829 Manuale utente

Paradise Datacom

Paradise Datacom GL33683 Manuale utente

Paradise Datacom

Paradise Datacom GL22915 Manuale utente

Paradise Datacom

Paradise Datacom GL33210 Manuale utente

Paradise Datacom

Paradise Datacom GL28649 Manuale utente

Paradise Datacom

Paradise Datacom GL23974 Manuale utente

Manuali Luce esterna popolari di altre marche

Sealey

Sealey LED37 Manuale utente

nordlux

nordlux VEJERS Guida utente

SImx

SImx ELITE LED LHTC637 Manuale utente

GEV

GEV CAROLINE 10833 Manuale utente

NEBO

NEBO NEB-LSP-0020 Manuale utente

WE-EF

WE-EF PFL540 LED Manuale utente

Lindby

Lindby 9949029 Manuale utente

HEPER

HEPER DOGO Side LW6048.585-US Istruzioni per l'installazione e il funzionamento

HEPER

HEPER LW8034.003-US Istruzioni per l'installazione e il funzionamento

Maretti

Maretti VIBE S 14.6080.04.A Manuale utente

BEGA

BEGA 84 253 Manuale

HEPER

HEPER MINIMO Istruzioni per l'installazione e il funzionamento

LIGMAN

LIGMAN BAMBOO 3 Manuale utente

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuale utente

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuale utente

urban ambiance

urban ambiance UQL1273 Manuale utente

TotalPond

TotalPond 52238 Manuale utente

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuale utente
