DE Montage-, Bedienungs- und
Sicherheitshinweise
Seite 5
GB Operation and Safety Notes
Page 16
CZ Návodkobsluzeabezpečnostní
pokyny
Strana 26
DE
Klappen Sie vor dem Lesen die Seite mit den Abbildun-
gen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
GB CY
Before reading, unfold the page containing the illust-
rations and familiarise yourself with all functions of the
device.
CZ
Nežzačnetečísttentonávodkobsluze,rozložte
stránku s obrázky a seznamte se se všemi funkcemi
zařízení.
D
D
B
B C
23
4
A1
5
3
4
2
2
3
6
0
°
E
2
F G
H
I J
6
7
8
910
5DE
Tabelle der verwendeten Piktogramme �� 6
Einleitung���������������������������������������������������� 6
Bestimmungsgemäße Verwendung���������� 7
Lieferumfang ���������������������������������������������� 7
Teilebeschreibung �������������������������������������� 8
Technische Daten���������������������������������������� 9
Sicherheitshinweise ����������������������������������� 9
Montage des Kreisschneiders����������������� 10
Handhabung des Kreisschneiders���������� 10
Anleitung zur Umrüstung������������������������ 11
Reinigung�������������������������������������������������� 12
Lagerung��������������������������������������������������� 13
Umwelthinweise und
Entsorgungsangaben������������������������������� 13
Service������������������������������������������������������� 13
6DE
Tabelle der verwendeten Piktogramme
Lesen Sie vor dem Gebrauch die
Bedienungsanleitung dieses Produktes
aufmerksam und vollständig durch�
Entsorgen Sie Verpackung und
Gerät umweltgerecht!
b
a
Entsorgen Sie Verpackung und
Gerät umweltgerecht!
Wichtiger Hinweis!
Kreisschneider PPKS 35 B3
zEinleitung
Herzlichen Glückwunsch! Sie haben sich
für ein hochwertiges Produkt entschieden�
Die Betriebsanleitung ist Bestandteil
dieses Produkts� Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung� Machen Sie
sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut�
Benutzen Sie das Produkt nur wie beschrieben und
für die angegebenen Einsatzbereiche� Bewahren
Sie die Betriebsanleitung gut auf und händigen Sie
alle Unterlagen bei Weitergabe des Produkts an
Dritte mit aus� Die Inbetriebnahme dieses Produk-
tes darf nur durch unterwiesene Personen erfolgen�
Jegliche Anwendung, die von der bestimmungsge-
7DE
mäßen Verwendung abweicht, ist untersagt und
potenziell gefährlich� Schäden durch Nichtbeach-
tung oder Fehlanwendung fallen nicht in den
Haftungsbereich des Herstellers�
NICHT IN DIE HÄNDE VON KINDERN
KOMMEN LASSEN!
zBestimmungsgemäße Verwendung
Der Kreisschneider PPKS 35 B3 ist für die Verwen-
dung mit den Plasmaschneidern PPS 40 und PPSK
40 von Parkside vorgesehen� Mit Hilfe des Kreis-
schneiders können kreisförmige Schnitte ausgeführt
werden, der Durchmesser ist stufenlos in einem
Bereich von ca� 15 cm bis 60 cm einstellbar� Die
Mittenzentrierung kann wahlweise mittels Mag-
net oder Metall-Pin (bei Vorbereitung per Körner)
erfolgen� Bitte beachten Sie bezüglich schneidba-
rer Materialstärken die Bedienungsanleitung des
verwendeten Plasmaschneiders� Das Gerät ist nicht
für den gewerblichen Einsatz bestimmt�
zLieferumfang
1 Kreisschneider PPKS 35 B3
1 Magnethalter
1 Metall-Pin
1 Fixierschraube
1 Bedienungsanleitung
1 Bakelit Ring
1 Innensechskantschlüssel
8DE
zTeilebeschreibung
HINWEIS!
fÜberprüfen Sie unmittelbar nach dem
Auspacken immer den Lieferumfang auf
Vollständigkeit sowie den einwandfreien
Zustand des Zubehörs� Benutzen Sie das
Zubehör nicht, wenn dieses defekt ist�

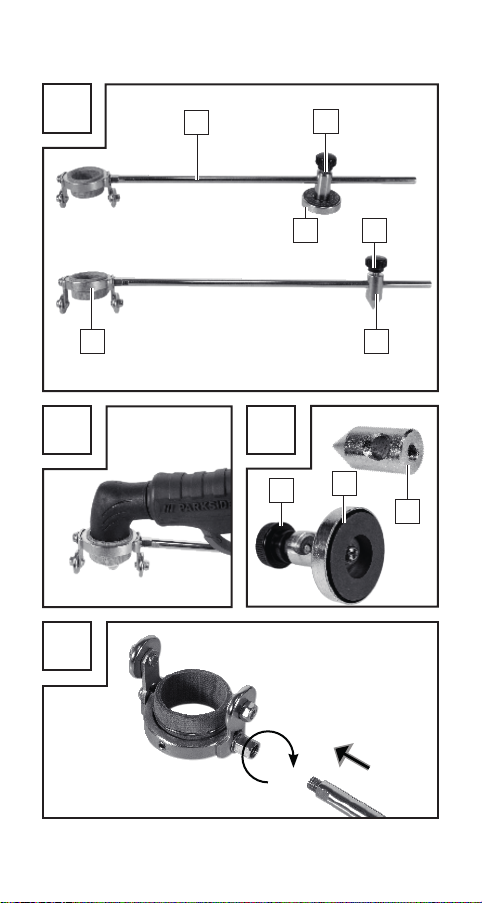

1Kreisschneider
2Fixierschraube
3Magnethalter
4Metall-Pin
5Brennerhalter mit Bakelit-Innenring
6Innensechskantschlüssel
7Schraube
8Arretierungsring
9Bakelit Innenring mit kleinerem Innendurchmesser
10 Bakelit Innenring mit größerem Innendurchmesser
9DE
zTechnische Daten
Länge: 35,3 cm
Breite: 4,2 cm
Höhe: 5,4 cm
Gewicht: ca� 310 g
Schnittdurchmesser: ca� 15-60 cm
zSicherheitshinweise
Den Magneten niemals am Plasma-
schneider selbst oder an dessen Ge-
häuse befestigen� Lesen Sie vor dem
Gebrauch die Bedienungsanleitung
des Kreisschneiders PPKS 35 B3 und
die Bedienungsanleitung des verwen-
deten Plasmaschneiders vollständig
durch� Körperteile (z�B� Finger) dürfen
nicht zwischen Magneten und magne-
tische Oberflächen gelangen�
Quetschgefahr!
Beachten Sie unbedingt die Sicher-
heitshinweise Ihres Plasmaschneiders!
Prüfen Sie den Kreisschneider vor der
Montage an den Plasmaschneider�
Beschädigte Komponenten dürfen
nicht verwendet werden�
10 DE
zMontage des Kreisschneiders
Schrauben Sie die Stange des Kreisschneiders 1
an den Brennerhalter mit Bakelit-Innenring 5
(Abb� D)� Montieren Sie nun Magnethalter 3oder
Metall-Pin 4, wie in Abbildung A zu sehen�
HINWEIS! Bakelit ist ein widerstandsfähiger,
hitzebeständiger Kunststoff�
zHandhabung des Kreisschneiders
Befestigen Sie den Kreisschneider 1mittels
Magnethalter 3oder Metall-Pin 4(bei Vorberei-
tung mit dem Körner) auf der zu bearbeitenden
Metalloberfläche� Bevor Sie den Plasmabrenner
Ihres Plasmaschneiders PPS 40 B3 oder ihres
Schlauchpaketes mit Pilotzündung PSPP 5 A1 in
den Brennerhalter mit Bakelit-Innenring 5
einführen können, müssen Sie zuerst den Abstand-
shalter des Plasmabrenners entfernen, indem Sie
diesen wie in Abb� H zu sehen von der Keramik
herunterdrücken� Der Plasmabrenner kann nun,
wie in der Abbildung B gezeigt, in den Brenner-
halter mit Bakelit-Innenring 5eingeführt werden�
Über die Fixierschraube 2am Magnethalter 3/
Metall-Pin 4können Sie stufenlos den Schnitt-
Durchmesser des Kreisschneiders 1einstellen�
Achten Sie bei der Einstellung eines kleinen
Durchmessers darauf, dass der Plasmabrenner in
seinem Arbeitsablauf nicht mit der Fixierschraube
