Parkside PWS 125 H7 Manuale utente

Winkelschleifer / Angle Grinder / Meuleuse d’angle

PWS 125 H7

Meuleuse d’angle

Traduction des instructions d‘origine

Szliﬁerka kątowa

Tłumaczenie oryginalnej instrukcji obsługi

Uhlová brúska

Preklad originálneho návodu na obsluhu

Amoladora angular

Traducción del manual de instrucciones original

Winkelschleifer

Originalbetriebsanleitung

Sarokcsiszoló

Az originál használati utasítás fordítása

Haakse slijper

Vertaling van de originele gebruiksaanwijzing

Úhlová bruska

Překlad originálního provozního návodu

Vinkelsliber

Oversættelse af den originale driftsvejledning Smerigliatrice angolare

Traduzione delle istruzioni d’uso originali

Kotni brusilnik

Prevod originalnega navodila za uporabo

Angle Grinder

Translation of the original instructions

IAN 441335_2210

Kutna brusilica

Prijevod originalnih uputa za uporabu Polizor unghiular

Traducerea instrucţiunilor de utilizare originale

Ъглошлайф

Превод на оригиналното ръководство за експлоатация Γωνιακός τροχός

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

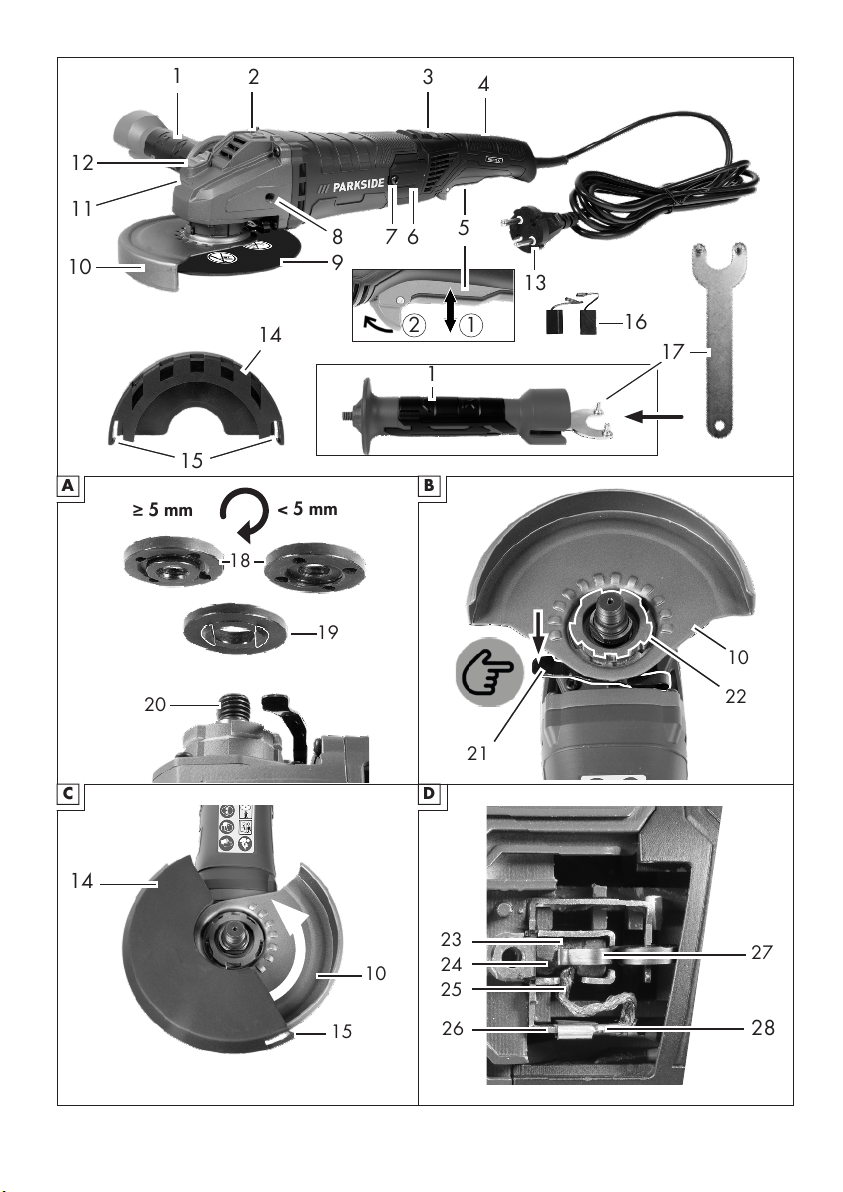

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes

vertraut.

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de

l‘appareil.

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del

dispositivo.

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Prima di leggere aprire la pagina con le immagini e prendere conﬁdenza con le diverse funzioni dell’apparecchio.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim

funkcijama uređaja.

Înainte de a citi instrucţiunile, priviţi imaginile şi familiarizaţi-vă cu toate funcţiile aparatului.

Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции

на уреда.

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της

συσκευής.

1 2

7 6

< 5 mm

≥ 5 mm

DE / AT / CH Originalbetriebsanleitung Seite 5GB / MT Translation of the original instructions Page 28FR / BE Traduction des instructions d‘origine Page 48NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 73PL Tłumaczenie oryginalnej instrukcji obsługi Strona 96ES Traducción del manual de instrucciones original Página 119DK Oversættelse af den originale driftsvejledning Side 142IT/MT Traduzione delle istruzioni d’uso originali Pagina 163CZ Překlad originálního provozního návodu Strana 186SK Preklad originálneho návodu na obsluhu Strana 206HU Az originál használati utasítás fordítása Oldal 226SI Prevod originalnega navodila za uporabo Stran 249HR Prijevod originalnih uputa za uporabu Stranica 270RO Traducerea instrucţiunilor de utilizare originale Pagina 290BG Превод на оригиналното ръководство за експлоатация Страница 312GR Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα 337

5InhaltsverzeichnisEinleitung....................................5BestimmungsgemäßeVerwendung..........................................5Lieferumfang/Zubehör..........................6Übersicht................................................6Funktionsbeschreibung.........................6Technische Daten..................................7Sicherheitshinweise....................7Bedeutung derSicherheitshinweise...............................8Bildzeichen und Symbole.....................8Allgemeine Sicherheitshinweise fürElektrowerkzeuge..................................8Sicherheitshinweise fürWinkelschleifer...................................11Restrisiken............................................16Vorbereitung............................17Bedienteile..........................................17Zusatzhandgriff montieren.................17Schutzhaube montieren/einstellen/demontieren........................................17Aufsatz auf Schutzhaube montierenund demontieren.................................18Einsatzwerkzeug montieren unddemontieren........................................18Betrieb......................................19Arbeitshinweise...................................19Drehzahl anpassen.............................20Ein- und Ausschalten...........................21Transport..................................21Reinigung, Wartung undLagerung..................................21Reinigung............................................22Wartung..............................................22Lagerung.............................................22Fehlersuche...............................23Entsorgung/Umweltschutz........23Zusätzliche Entsorgungshinweise fürDeutschland........................................24Service.....................................24Garantie..............................................24Reparatur-Service...............................25Service-Center....................................26Importeur.............................................26Ersatzteile und Zubehör............26Original-EG-Konformitätserklärung.............27Explosionszeichnung...............363EinleitungHerzlichen Glückwunsch zum Kauf Ihresneuen Winkelschleifers (nachfolgend Ge-rät oder Elektrowerkzeug genannt).Sie haben sich damit für ein hochwertigesGerät entschieden. Dieses Gerät wurdewährend der Produktion auf Qualität ge-prüft und einer Endkontrolle unterzogen.Die Funktionsfähigkeit Ihres Gerätes ist so-mit sichergestellt. Die Betriebsanleitung ist Bestandteil die-ses Geräts. Sie enthält wichtige Hinweisefür Sicherheit, Gebrauch und Entsorgung.Lesen Sie die Betriebsanleitung sorgfältig.Machen Sie sich mit den Bedienteilen unddem richtigen Gebrauch des Gerätes ver-traut. Benutzen Sie das Gerät nur wie be-schrieben und für die angegebenen Ein-satzbereiche. Bewahren Sie die Betriebs-anleitung gut auf und händigen Sie alleUnterlagen bei Weitergabe des Geräts anDritte mit aus.BestimmungsgemäßeVerwendungDieses Elektrowerkzeug ist zu verwen-den als Schleifer, Drahtbürste oder Trenn-schleifmaschine.Dieses Elektrowerkzeug ist nicht geeig-net zum Sandpapierschleifen, Polierenund Lochschneiden. Verwenden Sie keineflüssigen Kühlmittel wie Wasser. Bearbei-

6ten Sie keine Materialien, die gesundheit-gefährliche Stoffe enthalten, z.B. Asbestoder Blei.Betrieb ausschließlich in trockenen Räu-men.Das Gerät ist zum Gebrauch durch Er-wachsene bestimmt. Jugendliche über 16Jahre dürfen das Gerät nur unter Aufsichtbenutzen.Jede andere Verwendung, die in dieserBetriebsanleitung nicht ausdrücklich zu-gelassen wird, kann eine ernsthafte Ge-fahr für den Benutzer darstellen und zuSchäden am Gerät führen. Der Bedie-ner oder Nutzer des Geräts ist für Unfäl-le oder Schäden an anderen Menschenoder deren Eigentum verantwortlich. DasGerät ist für den Einsatz im Heimwerker-bereich bestimmt. Es wurde nicht für dengewerblichen Dauereinsatz konzipiert. Beigewerblichem Einsatz erlischt die Garan-tie. Der Hersteller haftet nicht für Schäden,die durch bestimmungswidrige Verwen-dung oder falsche Bedienung verursachtwurden.Lieferumfang/ZubehörPacken Sie das Gerät aus und überprüfenSie den Lieferumfang.Entsorgen Sie das Verpackungsmaterialordnungsgemäß.• Winkelschleifer• Zusatzhandgriff• Trennscheibe: WA60 T BF (Metall,⌀ 125mm × 1,2mm)• Schutzhaube, Aufsatz• Spannschlüssel• 2 Ersatzkohlebürsten• OriginalbetriebsanleitungÜbersichtDie Abbildungen des Gerätsfinden Sie auf der vorderenund hinteren Ausklappseite.1Zusatzhandgriff2Aufnahme für Zusatzhandgriff3Drehzahlregler4Handgriff5Ein-/Ausschalter6Wartungsabdeckung7Schraube8Aufnahme für Zusatzhandgriff9Trennscheibe10Schutzhaube11Drehrichtungspfeil12Spindelarretierung13Netzanschlussleitung14Aufsatz15Verriegelung (Aufsatz)16Ersatzkohlebürsten17SpannschlüsselAbb.A18Spannmutter19Aufnahmeflansch20AufnahmespindelAbb.B21Entriegelungshebel (Schutzhaube)22RasterAbb.D23Nut für Andruckfeder24Kohlebürste25Litze26Kontaktschuh27Andruckfeder28KontaktsteckerFunktionsbeschreibungDas sehr schnell drehende Einsatzwerk-zeug ermöglicht sauberes Schleifen, Tren-nen oder Bürsten von Metall.Für die einzelne Anwendung sind jeweilsspezielle Einsatzwerkzeuge vorgesehen.Beachten Sie die Angaben der Hersteller.

7Die Funktion der Bedienteile entnehmenSie bitte den nachfolgenden Beschreibun-gen.Technische DatenWinkelschleifer .........PWS 125 H7Bemessungsspannung U ..230V ∼, 50 HzBemessungsleistung P ..................1200 WLänge Netzanschlussleitung .................3 mSchutzklasse .........⧈II (Doppelisolierung)Schutzart ..............................................IPX0Leerlaufdrehzahl n0 ....3000-12000 min−1Zulässige Schleif- und Trennscheiben– Durchmesser ...........................≤125mm– Bohrung .............................Ø22,23mm– Dicke ............................................≤6mmGewinde .............................................M14Gewindelänge der Schleifspindel.......................................................≤ 12 mmSchallleistungspegel LWA.....................................98,5 dB; KWA=3 dBSchalldruckpegel LpA ..90,5 dB; KpA=3 dBVibration ah–Handgriff .........4,547 m/s²; K=1,5 m/s²–Zusatzhandgriff............................7,819 m/s²; K=1,5 m/s²Trennscheibe ............... WA60 T BFScheibendrehzahl nmax .......≤ 12200 min-1Scheibengeschwindigkeit v0 .....≤ 80 m/s*Durchmesser .............................Ø125mmBohrung .................................Ø22,23mmDicke ............................................≤ 1,2 mm* Die Schleifscheibe muss einer Umlaufge-schwindigkeit von 80 m/s standhalten.Lärm- und Vibrationswerte wurden entspre-chend den in der Konformitätserklärunggenannten Normen und Bestimmungen er-mittelt.Der angegebene Schwingungsgesamtwertund der angegebene Geräuschemmisions-wert sind nach einem genormten Prüfver-fahren gemessen worden und können zumVergleich eines Elektrowerkzeugs mit ei-nem anderen verwendet werden. Der an-gegebene Schwingungsgesamtwert undder angegebene Geräuschemmisionswertkönnen auch zu einer vorläufigen Einschät-zung der Belastung verwendet werden.WARNUNG!Die Schwingungs- undGeräuschemissionen können während dertatsächlichen Benutzung des Elektrowerk-zeugs von dem Angabewert abweichen,abhängig von der Art und Weise, in derdas Elektrowerkzeug verwendet wird. Esist notwendig, Sicherheitsmaßnahmen zumSchutz des Bedieners festzulegen, die aufeiner Abschätzung der Schwingungsbe-lastung während der tatsächlichen Benut-zungsbedingungen beruhen (hierbei sindalle Anteile des Betriebszyklus zu berück-sichtigen, beispielsweise Zeiten, in denendas Elektrowerkzeug abgeschaltet ist, undsolche, in denen es zwar eingeschaltet ist,aber ohne Belastung läuft).WARNUNG!Das Schleifen vondünnem Metallblech oder anderen gutschwingenden Strukturen mit großer Ober-fläche kann zu einer erhöhten Geräusch-belastung und zu einer viel (bis zu 15dB)höheren Gesamtgeräuschemission als dieangegebenen Geräuschemissionswer-te führen. Verwenden Sie beispielsweiseschwere flexible Dämpfungsmatten, umdie Schallabstrahlung solcher Werkstückezu vermeiden. Berücksichtigen Sie die er-höhte Geräuschemission und tragen Sieeinen angemessenen Gehörschutz.SicherheitshinweiseDieser Abschnitt behandelt die grund-legenden Sicherheitshinweise beim Ge-brauch des Geräts.

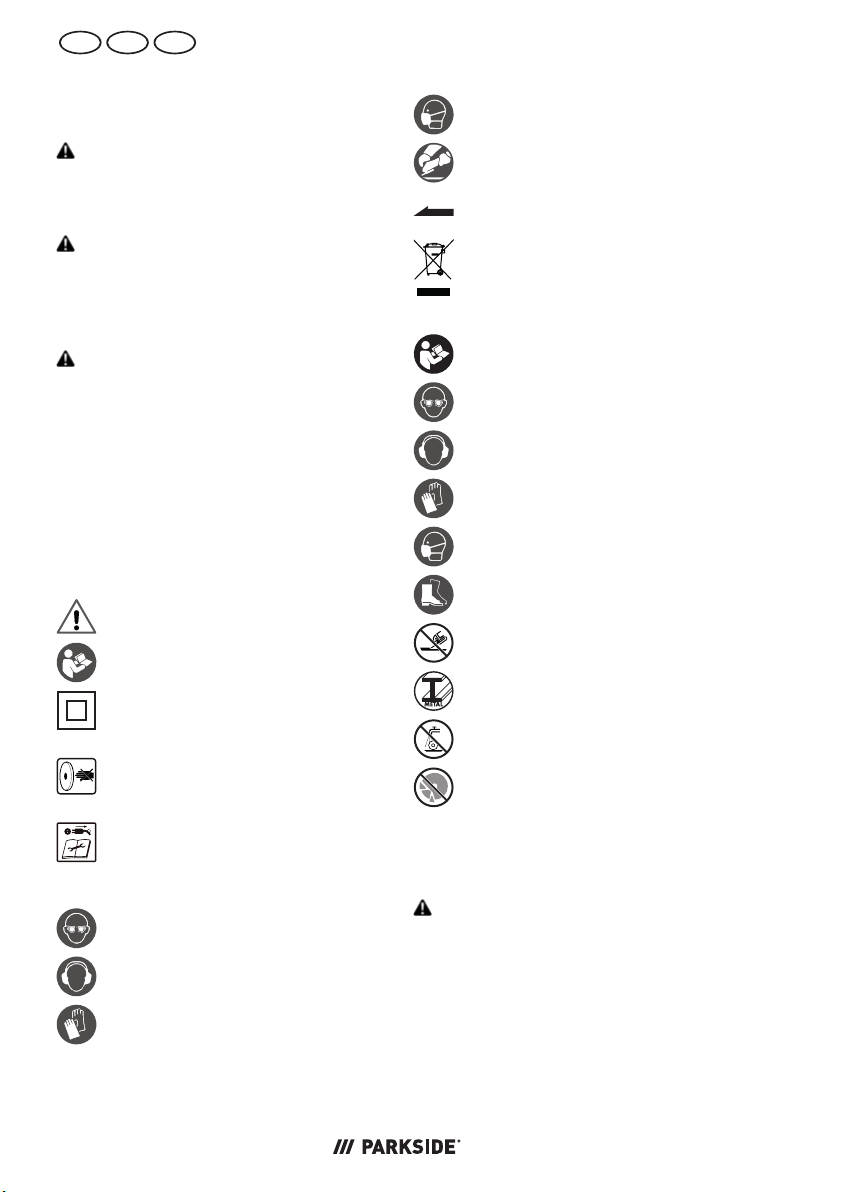

8Bedeutung der Sicherheits-hinweiseGEFAHR!Wenn Sie diesen Sicher-heitshinweis nicht befolgen, tritt ein Un-fall ein. Die Folge ist schwere Körperverlet-zung oder Tod.WARNUNG!Wenn Sie diesen Si-cherheitshinweis nicht befolgen, tritt mög-licherweise ein Unfall ein. Die Folge istmöglicherweise schwere Körperverletzungoder Tod.VORSICHT!Wenn Sie diesen Sicher-heitshinweis nicht befolgen, tritt ein Unfallein. Die Folge ist möglicherweise leichteoder mittelschwere Körperverletzung.HINWEIS!Wenn Sie diesen Sicherheits-hinweis nicht befolgen, tritt ein Unfall ein.Die Folge ist möglicherweise ein Sach-schaden.Bildzeichen und SymboleBildzeichen auf dem GerätAchtung!Betriebsanleitung lesenSchutzklasseII (Doppelisolierung)Verletzungsgefahr durch sich dre-hendes Werkzeug! Halten Sie IhreHände fern.Gefahr durch elektrischen Schlag!Ziehen Sie den Anschlusssteckervor Reparatur- und Wartungsarbei-ten aus der Steckdose.Augenschutz benutzenGehörschutz benutzenSchutzhandschuhe benutzenAtemschutz benutzenArbeiten Sie immer mit beidenHänden!DrehrichtungElektrogeräte gehören nicht in denHausmüll.Bildzeichen auf dem ZubehörBetriebsanleitung lesenAugenschutz benutzenGehörschutz benutzenSchutzhandschuhe benutzenAtemschutz benutzenFußschutz benutzenNicht zulässig für SeitenschleifenMetallNicht zulässig für NassschleifenKeine defekten Scheiben verwen-den.Allgemeine Sicherheits-hinweise für Elektro-werkzeugeWARNUNG!Lesen Sie alle Si-cherheitshinweise, Anweisungen,Bebilderungen und technischenDaten, mit denen dieses Elektro-werkzeug versehen ist. Versäumnis-se bei der Einhaltung der nachfolgendenAnweisungen können elektrischen Schlag,Brand und/oder schwere Verletzungen

9verursachen. Bewahren Sie alle Si-cherheitshinweise und Anweisun-gen für die Zukunft auf.Der in den Sicherheitshinweisen verwen-dete Begriff „Elektrowerkzeug“ beziehtsich auf netzbetriebene Elektrowerkzeuge(mit Netzleitung) oder auf akkubetriebeneElektrowerkzeuge (ohne Netzleitung).1. Arbeitsplatzsicherheita) Halten Sie Ihren Arbeitsbereichsauber und gut beleuchtet. Un-ordnung oder unbeleuchtete Arbeitsbe-reiche können zu Unfällen führen.b) Arbeiten Sie mit dem Elektro-werkzeug nicht in explosions-gefährdeter Umgebung, in dersich brennbare Flüssigkeiten,Gase oder Stäube befinden.Elektrowerkzeuge erzeugen Funken,die den Staub oder die Dämpfe ent-zünden können.c) Halten Sie Kinder und anderePersonen während der Benut-zung des Elektrowerkzeugesfern. Bei Ablenkung können Sie dieKontrolle über das Elektrowerkzeugverlieren.2. Elektrische Sicherheita) Der Anschlussstecker des Elek-trowerkzeugs muss in dieSteckdose passen. Der Steckerdarf in keiner Weise verändertwerden. Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeerdeten Elektrowerk-zeugen. Unveränderte Stecker undpassende Steckdosen verringern dasRisiko eines elektrischen Schlages.b) Vermeiden Sie Körperkontaktmit geerdeten Oberflächen wievon Rohren, Heizungen, Her-den und Kühlschränken. Es be-steht ein erhöhtes Risiko durch elektri-schen Schlag, wenn Ihr Körper geerdetist.c) Halten Sie das Elektrowerk-zeug von Regen oder Nässefern. Das Eindringen von Wasser inein Elektrowerkzeug erhöht das Risikoeines elektrischen Schlages.d) Zweckentfremden Sie die An-schlussleitung nicht, um dasElektrowerkzeug zu tragen,aufzuhängen oder um den Ste-cker aus der Steckdose zu zie-hen. Halten Sie die Anschluss-leitung fern von Hitze, Öl,scharfen Kanten oder sich be-wegenden Geräteteilen. Beschä-digte oder verwickelte Anschlussleitun-gen erhöhen das Risiko eines elektri-schen Schlages.e) Wenn Sie mit dem Elektrowerk-zeug im Freien arbeiten, ver-wenden Sie nur Verlängerungs-leitungen, die auch für den Au-ßenbereich geeignet sind. DieAnwendung einer für den Außenbe-reich geeigneten Verlängerungsleitungverringert das Risiko eines elektrischenSchlages.f) Wenn der Betrieb des Elektro-werkzeuges in feuchter Umge-bung nicht vermeidbar ist, ver-wenden Sie einen Fehlerstrom-schutzschalter. Der Einsatz einesFehlerstromschutzschalters vermindertdas Risiko eines elektrischen Schlages.3. Sicherheit von Personena) Seien Sie aufmerksam, achtenSie darauf, was Sie tun, undgehen Sie mit Vernunft an dieArbeit mit einem Elektrowerk-zeug. Benutzen Sie kein Elek-trowerkzeug, wenn Sie mü-de sind oder unter Einfluss vonDrogen, Alkohol oder Medika-

10menten stehen. Ein Moment derUnachtsamkeit beim Gebrauch desElektrowerkzeugs kann zu ernsthaftenVerletzungen führen.b) Tragen Sie persönliche Schutz-ausrüstung und immer eineSchutzbrille. Das Tragen persön-licher Schutzausrüstung, wie Staub-maske, rutschfeste Sicherheitsschuhe,Schutzhelm oder Gehörschutz, je nachArt und Einsatz des Elektrowerkzeugs,verringert das Risiko von Verletzungen.c) Vermeiden Sie eine unbeab-sichtigte Inbetriebnahme. Ver-gewissern Sie sich, dass dasElektrowerkzeug ausgeschaltetist, bevor Sie es an die Strom-versorgung und/oder den Ak-ku anschließen, es aufnehmenoder tragen. Wenn Sie beim Tragendes Elektrowerkzeugs den Finger amSchalter haben oder das Elektrowerk-zeug eingeschaltet an die Stromversor-gung anschließen, kann dies zu Unfäl-len führen.d) Entfernen Sie Einstellwerkzeu-ge oder Schraubenschlüssel,bevor Sie das Elektrowerkzeugeinschalten. Ein Werkzeug oderSchlüssel, der sich in einem drehen-den Teil des Elektrowerkzeugs befin-det, kann zu Verletzungen führen.e) Vermeiden Sie eine abnormaleKörperhaltung. Sorgen Sie füreinen sicheren Stand und hal-ten Sie jederzeit das Gleichge-wicht. Dadurch können Sie das Elek-trowerkzeug in unerwarteten Situatio-nen besser kontrollieren.f) Tragen Sie geeignete Kleidung.Tragen Sie keine weite Klei-dung oder Schmuck. Halten SieHaare und Kleidung fern vonsich bewegenden Teilen. LockereKleidung, Schmuck oder lange Haarekönnen von sich bewegenden Teilen er-fasst werden.g) Wenn Staubabsaug- und -auf-fangeinrichtungen montiertwerden können, sind diese an-zuschließen und richtig zu ver-wenden. Verwendung einer Staub-absaugung kann Gefährdungen durchStaub verringern.h) Wiegen Sie sich nicht in fal-scher Sicherheit und setzen Siesich nicht über die Sicherheits-regeln für Elektrowerkzeugehinweg, auch wenn Sie nachvielfachem Gebrauch mit demElektrowerkzeug vertraut sind.Achtloses Handeln kann binnen Sekun-denbruchteilen zu schweren Verletzun-gen führen.4. Verwendung und Behandlungdes Elektrowerkzeugsa) Überlasten Sie das Elektro-werkzeug nicht. VerwendenSie für Ihre Arbeit das dafür be-stimmte Elektrowerkzeug. Mitdem passenden Elektrowerkzeug ar-beiten Sie besser und sicherer im ange-gebenen Leistungsbereich.b) Benutzen Sie kein Elektrowerk-zeug, dessen Schalter defektist. Ein Elektrowerkzeug, das sich nichtmehr ein- oder ausschalten lässt, ist ge-fährlich und muss repariert werden.c) Ziehen Sie den Stecker aus derSteckdose und/oder entfernenSie einen abnehmbaren Akku,bevor Sie Geräteeinstellungenvornehmen, Einsatzwerkzeug-teile wechseln oder das Elek-trowerkzeug weglegen. DieseVorsichtsmaßnahme verhindert den un-beabsichtigten Start des Elektrowerk-zeugs.
