Parkside PASD 4 B2 Manuale utente

IAN 413972_2204

Akku-Schraubendreher 4 V / Cordless

Screwdriver 4V PASD 4 B2

Akumulatorowy wkrętak 4 V

Tłumaczenie oryginalnej instrukcji obsługi

Akumulátorový skrutkovač 4 V

Preklad originálneho návodu na obsluhu

Akku-Schraubendreher 4 V

Originalbetriebsanleitung

Aku šroubovák 4 V

Překlad originálního provozního návodu

Cordless Screwdriver 4V

Translation of the original instructions

Aku odvijač 4 V

Prijevod originalnih uputa za uporabu

Акумулаторен винтоверт 4 V

Превод на оригиналното ръководство за

експлоатация

Șurubelniță cu acumulator 4 V

Traducerea instrucţiunilor de utilizare originale

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des

Gerätes vertraut.

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Înainte de a citi instrucţiunile, priviţi imaginile şi familiarizaţi-vă cu toate funcţiile aparatului.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim

funkcijama uređaja.

Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции на уреда.

DE Originalbetriebsanleitung Seite 4GB Translation of the original instructions Page 28PL Tłumaczenie oryginalnej instrukcji obsługi Strona 48CZ Překlad originálního provozního návodu Strana 72RO/MD Traducerea instrucţiunilor de utilizare originale Pagina 93SK Preklad originálneho návodu na obsluhu Strana 115HR Prijevod originalnih uputa za uporabu Stranica 136BG Превод на оригиналното ръководство за експлоатация Страница 156

710 11

Original-EG-

Konformitäts-

erklärungen ...........184/185

Inhalt

Einleitung ......................... 4

Bestimmungsgemäße

Verwendung ..................... 5

Allgemeine Beschreibung ... 5

Lieferumfang ..................5

Übersicht.......................6

Technische Daten ............... 6

Sicherheitshinweise............ 7

Symbole und Bildzeichen .7

Allgemeine

Sicherheitshinweise

für Elektrowerkzeuge .......8

Sicherheitshinweise

für Schrauber ...............14

Richtiger Umgang

mit dem Akkuladegerät ..14

Ladevorgang................... 16

Akku aufladen ..............17

Inbetriebnahme............... 18

Ladezustand

 ..........18

 ...................18

Bit einsetzen.................19

Ein-/Ausschalten...........19

Manueller Betrieb .........19

Lagerung ........................ 19

Reinigung ....................... 20

Wartung & Prüfung ......... 20

Entsorgung/Umweltschutz..20

Einleitung

Herzlichen Glückwunsch zum

Kauf Ihres neuen Gerätes. Sie

haben sich damit für ein hoch-

wertiges Produkt entschieden.

Dieses Gerät wurde während der



und einer Endkontrolle unterzo-

gen. Die Funktionsfähigkeit Ihres

Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist

Bestandteil dieses Produkts.

Sie enthält wichtige Hinweise

für Sicherheit, Gebrauch und

Entsorgung. Machen Sie sich

vor der Benutzung des Produkts

Garantie......................... 23

Reparatur-Service............ 25

Service-Center................. 26

Importeur ....................... 26

Ersatzteile/Zubehör ......... 27

mit allen Bedien- und Sicher-

heitshinweisen vertraut. Benut-

zen Sie das Produkt nur wie be-

schrieben und für die angege-

benen Einsatzbereiche. Bewah-

ren Sie die Anleitung gut auf

und händigen Sie alle Unterla-

gen bei Weitergabe des Pro-

dukts an Dritte mit aus.

Bestimmungsgemäße

Verwendung

Das Gerät ist zum Eindrehen

und Lösen von Schrauben in

Holz, Metall und ähnlichen

Materialien vorgesehen. Mit

-

nungsführenden Leitungen oder

Anlagen gearbeitet werden. Ar-

beiten an elektrischen Anlagen

-

-

-



Jede andere Verwendung kann

zu Schäden am Gerät führen

und eine ernsthafte Gefahr für

den Benutzer darstellen. Dieses

Gerät ist nicht zur gewerbli-

chen Nutzung geeignet. Bei

gewerblichem Einsatz erlischt

die Garantie. Der Hersteller

haftet nicht für Schäden, die

durch bestimmungswidrigen

Gebrauch oder falsche Bedie-

nung verursacht wurden.

Allgemeine

Beschreibung

Die Abbildungen





Lieferumfang

- Akku-Schraubendreher

- 6 elektrisch isolierte Bits

1x SL (0,6 x 3,5 mm)

1x SL (0,8 x 4,0 mm)

1x PH1,1x PH2,



- USB-C-Ladekabel

- Koffer

- Betriebsanleitung

Das Netzteil ist nicht im

Lieferumfang enthalten.

-

material ordnungsgemäß.

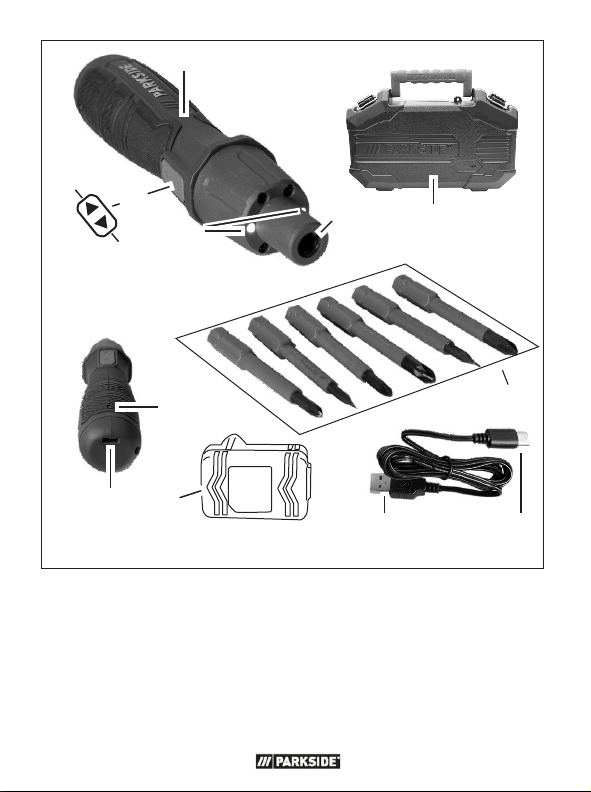

Übersicht

1 Griff

2 Bitaufnahme

3 LED-Arbeitsleuchte

4 Drehrichtungsschalter

5 Rechtslauf

6 Linkslauf

7 Ladebuchse

8 Ladezustandsanzeige

9 Netzteil

10 USB Stecker

11 Ladekabelstecker

12 Bit

13 Koffer

Technische Daten

Akku-Schraubendreher

4 V .........................PASD 4 B2

max ...... 4 V

....................1,5 Ah

Bemessungsleerlaufdrehzahl

n0......................... 215 min-1

Anzahl der Batteriezellen ......1

Schutzart.........................IP4X

Bitaufnahme .................nur für

mitgelieferte Bits

max. Drehmoment

elektrisch..................0,4 Nm

manuell.......................8 Nm

Ladezeit .....................1 Std.*

 ........... max. 50 °C

Ladevorgang ..........0 - 50 °C

Betrieb................-20 - 75 °C

Lagerung ............-20 - 45 °C



(L)...........63,9 dB; K= 3 dB



(LWA) .........74,9 dB; K= 3 dB

Vibration beim Schrauben

(ah)....< 2,5 m/s2, K= 1,5 m/s2

* nur in Verbindung mit dem



Netzteil.

Netzteil ....... JLH100501700G1

Eingangs-

.......... 

Eingangswechselstrom-

frequenz ............... 50-60 Hz

Leistungsaufnahme ........ 16 W

...... 5 V

Ausgangsstrom ........ 1700 mA

Schutzklasse.................... II

Schutzart.........................IPX0

Der angegebene Schwingungs-

emissionswert ist nach einem

genormten Prüfverfahren

gemessen worden und kann

zum Vergleich eines Elektro-

werkzeugs mit einem anderen

verwendet werden.

Der angegebene Schwingungs-

emissionswert kann auch zu

einer einleitenden Einschätzung

der Aussetzung verwendet

werden.

Warnung: Der Schwin-

gungsemissionswert kann

sich während der tatsächlichen

Benutzung des Elektrowerk-

zeugs von dem Angabewert un-

terscheiden, abhängig von der

Art und Weise, in der das Elek-

trowerkzeug verwendet wird.

Es besteht die Notwendigkeit,

Sicherheitsmaßnahmen zum

Schutz des Bedieners festzule-

gen, die auf einer Abschätzung

der Aussetzung während der

tatsächlichen Benutzungsbedin-

gungen beruhen (hierbei sind

alle Anteile des Betriebszyklus

-



Elektrowerkzeug abgeschaltet

ist, und solche, in denen es

zwar eingeschaltet ist, aber

ohne Belastung läuft).

Sicherheitshinweise

Symbole und Bildzeichen

Bildzeichen in der

Betriebsanleitung:

Gefahrenzeichen mit An-

gaben zur Verhütung von

Personen- oder Sachschäden

Gefahrenzeichen mit An-

gaben zur Verhütung

von Personenschäden durch ei-

nen elektrischen Schlag

Bildzeichen auf demGerät:

Li-Ion

Werfen Sie Geräte

mit eingebautem

Akku nicht in den

-

onsgefahr) oder ins Wasser.

Beschädigte Akkus können der

Umwelt und ihrer Gesundheit



oder Flüssigkeiten austreten.

Bildzeichen auf dem Netzteil:

Lesen Sie die Betriebs-

anleitung aufmerksam

durch.

Das Netzteil ist nur zur

Verwendung in Räumen

geeignet.

Schutzklasse II



Elektrogeräte gehören

nicht in den Hausmüll.

Bildzeichen auf denBits:

1000V

Angabe der

elektrischen Arbeitsgrenze

Allgemeine

Sicherheitshinweise für

Elektrowerkzeuge

WARNUNG! Lesen Sie

alle Sicherheitshinweise,

Anweisungen, Bebilderungen

und technischen Daten, mit de-

nen dieses Elektrowerkzeug

versehen ist. Versäumnisse bei

der Einhaltung der Sicherheits-

hinweise und Anweisungen

können elektrischen Schlag,

Brand und/oder schwere Ver-

letzungen verursachen.

Bewahren Sie alle Sicherheits-

hinweise und Anweisungen

für die Zukunft auf. Der in den

Sicherheitshinweisen verwen-

dete Begriff ,,Elektrowerkzeug”

bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzlei-

tung) und auf akkubetriebene

Elektrowerkzeuge (ohne Netz-

leitung).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbe-

reich sauber und gut be-

leuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche

können zu UnfälIen führen.

b) Arbeiten Sie mit dem Elek-

trowerkzeug nicht in ex-

pIosionsgefährdeter Umge-

bung, in der sich brennbare

Flüssigkeiten, Gase oder

Stäube benden. Elektro-

werkzeuge erzeugen Fun-

ken, die den Staub oder die



c) Halten Sie Kinder und an-

dere Personen während der

Benutzung des EIektrowerk-

zeugs fern. Bei Ablenkung

können Sie die Kontrolle

über das Elektrowerkzeug

verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des

Elektrowerkzeuges muss

in die Steckdose passen.

Der Stecker darf in keiner

Weise verändert werden.

Verwenden Sie keine Adap-

terstecker gemeinsam mit

schutzgeerdeten Elektro-

werkzeugen. Unveränderte

-

dosen verringern das Risiko

eines elektrischen Schlages.

b) Vermeiden Sie Körperkon-

takt mit geerdeten Ober-

fIächen, wie von Rohren,

Heizungen, Herden und

Kühlschränken. Es besteht

ein erhöhtes Risiko durch

elektrischen Schlag, wenn



c) Halten Sie Elektrowerkzeuge

von Regen oder Nässe fern.

Das Eindringen von Wasser

in ein Elektrogerät erhöht

das Risiko eines elektrischen

Schlages.

d) Zweckentfremden Sie die

Anschlussleitung nicht, um

das Elektrowerkzeug zu

tragen, aufzuhängen oder

um den Stecker aus der

Steckdose zu ziehen. Halten

Sie die Anschlussleitung fern

von Hitze, Öl, scharfen Kan-

ten oder sich bewegenden

Teilen. Beschädigte oder ver-

wickelte Anschlussleitungen

erhöhen das Risiko eines

elektrischen Schlages.

e) Wenn Sie mit einem Elek-

trowerkzeug im Freien ar-

beiten, verwenden Sie nur

Verlängerungsleitungen, die

auch für den Außenbereich

geeignet sind. Die Anwen-

dung einer für den Außen-

bereich geeigneten Verlän-

gerungsleitung verringert

das Risiko eines elektrischen

Schlages.

f) Wenn der Betrieb des Elek-

trowerkzeugs in feuchter

Umgebung nicht vermeidbar

ist, verwenden Sie einen

Fehlerstromschutzschalter.

Der Einsatz eines Fehler-

stromschutzschalters vermin-

dert das Risiko eines elektri-

schen Schlages.

3) SICHERHEIT

VONPERSONEN

a) Seien Sie aufmerksam, ach-

ten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft

an die Arbeit mit einem

Elektrowerkzeug. Benutzen

Sie kein Elektrowerkzeug,

wenn Sie müde sind oder

unter dem Einuss von Dro-

gen, Alkohol oder Medika-

menten stehen. Ein Moment

der Unachtsamkeit beim

Gebrauch des Elektrowerk-

zeuges kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche

Schutzausrüstung und im-

mer eine Schutzbrille. Das

-

ausrüstung, wie Staubmas-

ke, rutschfeste Sicherheits-

schuhe, Schutzhelm oder

Gehörschutz, je nach Art

und Einsatz des Elektrowerk-

zeuges, verringert das Risiko

von Verletzungen.

c) Vermeiden Sie eine unbe-

absichtigte lnbetriebnahme.

Vergewissern Sie sich, dass

das Elektrowerkzeug ausge-

schaltet ist, bevor Sie es an

die Stromversorgung und/

oder den Akku anschließen,

es aufnehmen oder tragen.

Wenn Sie beim Tragen des

Elektrowerkzeuges den Fin-

ger am Schalter haben oder

das Elektrowerkzeug einge-

schaltet an die Stromversor-

gung anschließen, kann dies

zu Unfällen führen.

d) Entfernen Sie Einstellwerk-

zeuge oder Schrauben-

schlüssel, bevor Sie das

Elektrowerkzeug einschal-

ten. Ein Werkzeug oder

Schlüssel, der sich in einem

drehenden Teil des Elektro-



Verletzungen führen.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Parkside Cacciavite elettrico

Parkside

Parkside PNS 300 B3 Manuale utente

Parkside

Parkside PAS 3.6 A1 Manuale utente

Parkside

Parkside PAS 7.2 A1 Manuale utente

Parkside

Parkside KH 3101 2 SPEED RECHARGEABLE ELECTRIC DRILL... Manuale utente

Parkside

Parkside PBSA 12 B1 Manuale utente

Parkside

Parkside PAWS 3.6 A1 Guida rapida

Parkside

Parkside PAS 4 C4 Manuale utente

Parkside

Parkside 326566 1901 Manuale utente

Parkside

Parkside PAW47A1 Manuale utente

Parkside

Parkside PASS 3.6 A1 Manuale utente

Parkside

Parkside 74287 Manuale utente

Parkside

Parkside PAS 4 C4 Manuale utente

Parkside

Parkside 102814 Manuale del proprietario

Parkside

Parkside 85563 Manuale utente

Parkside

Parkside PP 18 A1 Manuale utente

Parkside

Parkside PASD 4 A1 Manuale utente

Parkside

Parkside PTBS 520 A1 Manuale utente

Parkside

Parkside PSSA 3.6 C3 Manuale utente

Parkside

Parkside PABSS 3,6Li Manuale utente

Parkside

Parkside PWBSA 12 A1 Manuale utente

Parkside

Parkside PASS 3.6 A1 Manuale utente

Parkside

Parkside PAS 3.6 A1 Manuale utente

Parkside

Parkside 280213 Manuale utente

Parkside

Parkside PKGA 20-Li C2 Manuale utente

Manuali Cacciavite elettrico popolari di altre marche

Makita

Makita DFT085F Manuale utente

Makita

Makita DFL650F Manuale utente

AEG

AEG BST 18BLX2-0 Manuale utente

Ingersoll-Rand

Ingersoll-Rand D5000 Series Manuale utente

BGS technic

BGS technic 956 Manuale utente

Hilti

Hilti SD 6000 Manuale utente

Festool

Festool TI 15 Manuale utente

Makita

Makita DWT190 Manuale utente

Matatakitoyo Torque Tools

Matatakitoyo Torque Tools MTD Manuale utente

Skil

Skil 2346 Istruzioni per il montaggio

DeWalt

DeWalt XR LI-ION DCD931 Manuale utente

Festool

Festool DWC 18-2500 Manuale utente

EINHELL

EINHELL TE-CD 12/1 Li Series Manuale utente

Makita

Makita BFT043F Manuale utente

Stanley

Stanley SCD2 Manuale utente

Atlas Copco

Atlas Copco LUM12 SR Foglio di istruzioni

FAR

FAR TECNUM Manuale per l'uso e la cura

GRAPHITE PRO

GRAPHITE PRO 59GP400 Manuale utente
