Partex MK1 Manuale utente
MK1
MINIPLOTTER
QUICK START
- Svenska –
- English -
(2004-10-08)
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 2
INDEX
SVENSKA .................................................................................................3
KOMMA IGÅNG:........................................................................................................... 4
TANGENTBORD:........................................................................................................... 6
PENNOR: ..................................................................................................................... 7
FIXTURER .................................................................................................................... 9
ENGLISH................................................................................................. 10
QUICK START:........................................................................................................... 11
KEYBOARD: ............................................................................................................... 13
PLOTTER PEN: ........................................................................................................... 14
FIXTURS.................................................................................................................... 16
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 3
SVENSKA
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 4
KOMMA IGÅNG:
Slå på:
Slå på MK1 med on/off. brytaren.
Aktivering
START
CHECKENTER
Nu kan du välja märktyp med hjälp av de gula piltangenterna (upp och ner)
Vi väljer exempelvis 1 PA+ PAZ+ genom att trycka på Enter när det valet är synligt i
displayen.
Nu är det dags att välja vilken typ av PA märkning vi vill skriva på
Vi bläddrar ner med piltangenterna (upp och ner) och väljer 4 PA/Z+1 Strip
och bekräftar med Enter
Nu är det dags att välja längd på hylsan
Vi väljer exempelvis 21 mm långa märken. 4x9 betyder att det får plats 4st strips med
9st 21 mm märken på varje. Vi bekräftar med Enter
Maskinen startas sedan med START CHECK eller Enter
tangenten
Plotterarmen ställer sig nu i startläge
Type: 1 PA+, PAZ+
2 PC
3 PK, PKZ
etc…..
1 PA+02
2 PA/Z+02 Strip
3 PA+1
4 PA/Z+1 Strip
etc…..
PA/Z+1 Strip 15 mm 4x12
21 mm 4x9
27 mm 4x7
36 mm 4x5
42 mm 4x4
Viktigt:
Programkassetten måste vara monterad!
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 5
Nu ska vi välja hur vi vill att utskriften ska vara. Vi väljer exempelvis 1Single
1 Single Plottern skriver ett märke och stannar sedan och väntar på
att du ska skriva in nästa hylsas information
2 Repeat Innan utskriften får du en fråga hur många märken du ska ha
av just denna hylsinformation
3 Sequence Här kan du skriva ut en nummersekvens
Nu är det bara att skriva in sin märktext. Åttan inom parentesen visar hur många
tecken det får plats på märket. Titta i användarmanualen om du vill ändra och få in
fler tecken per hylsa.
Tryck på Enter för att komma vidare
Se till att det finns en fixtur monterad i plottern. Montera en penna i plotterarmen.
Tryck på Enter och utskriften börjar.
Text(8): J2456-1
Mode: 1 single
Notera:
Det rekommenderas att innan isättning eller vid byte av penna, se till att
plotterarmen står i utgångsläget, om armen skulle hamna ur sitt läge vid
montering av pennan, återställs den automatiskt till sitt utgångsläge efter en
omstart.
Notera:
Lägg alltid tillbaka pennan i förvaringsstället direkt efter användandet. När
etsande bläck används kan pennan torka ut, och måste rengöras. Läs
instruktionen för pennan.
Ifall pennan inte fungerar direkt efter att du tagit den ur förvaringsstället så kan
du genom att försiktigt skaka pennan eller snäppa lite försiktigt på
bläckbehållaren få igång den igen. Pennstartaren som går att köpa till som
tillbehör hjälper till att få pennan skrivklar direkt.
2repeat
3sequence
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 6

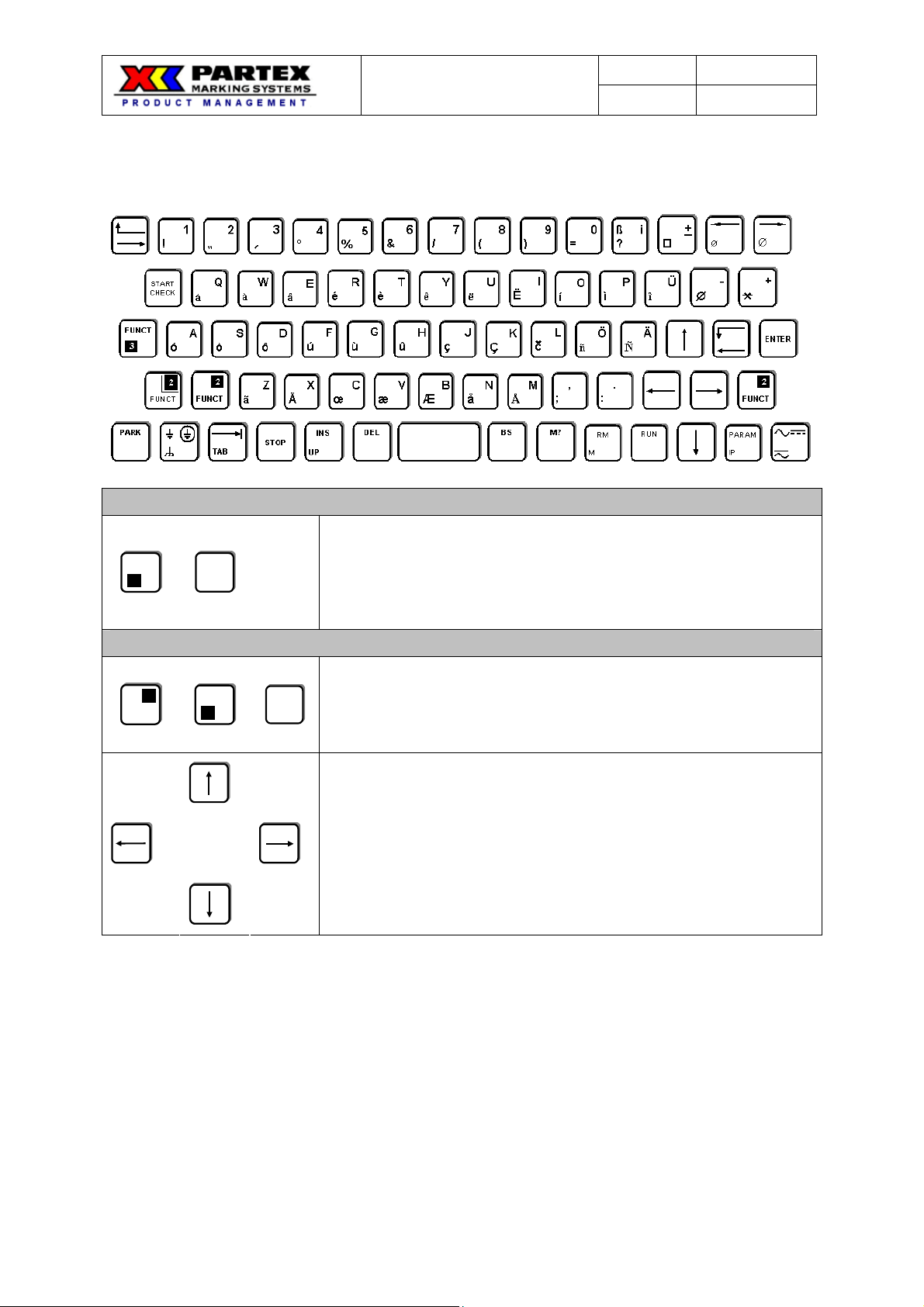

TANGENTBORD:
Köra plottern mot WinSign
FUNCT
3
START
CHECK
Tryck på FUNCT 3 och START CHECK samtidigt för att
sätta MK1:an i ”PLOT MODE”. Nu är plottern redo för
att ta emot information från datorn.
Speciell datakabel krävs och mjukvaran Winsign
Kalibrera plottern
FUNCT
2
FUNCT
3
C
œ
Tryck på FUNCT 2, FUNCT 3 och Csamtidigt för att få
fram kalibreringsläget.
Justera Xoch Yvärdet på armen genom att använda
dig av piltangenterna när du är i kalibreringsläget.
Tryck på START CHECK när du vill spara ditt nya
startvärde.
Ett kit finnas att köpa som innehåller en
kalibreringsplatta samt instruktioner.
Art.nr: MK1-CP
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 7
PENNOR:
När pennorna har försetts med en bläckpatron är det viktigt att man sätter
tillbaka pennan i sin kork för att spetsen inte ska torka. Det etsande bläcket
torkar snabbt och 30 sekunder kan vara tillräckligt för att spetsen ska börja
torka.
Torka gärna av bläcket på pennspetsen innan du sätter tillbaka den i korken. Blir
det för mycket bläck på gummit i korken så blir gummit stelt och sluter inte tätt
och spetsen börjar torka.
För att förlänga hållbarheten på pennan ytterligare så bör man rengöra pennan
när man vet att den inte ska användas på ett par dagar.

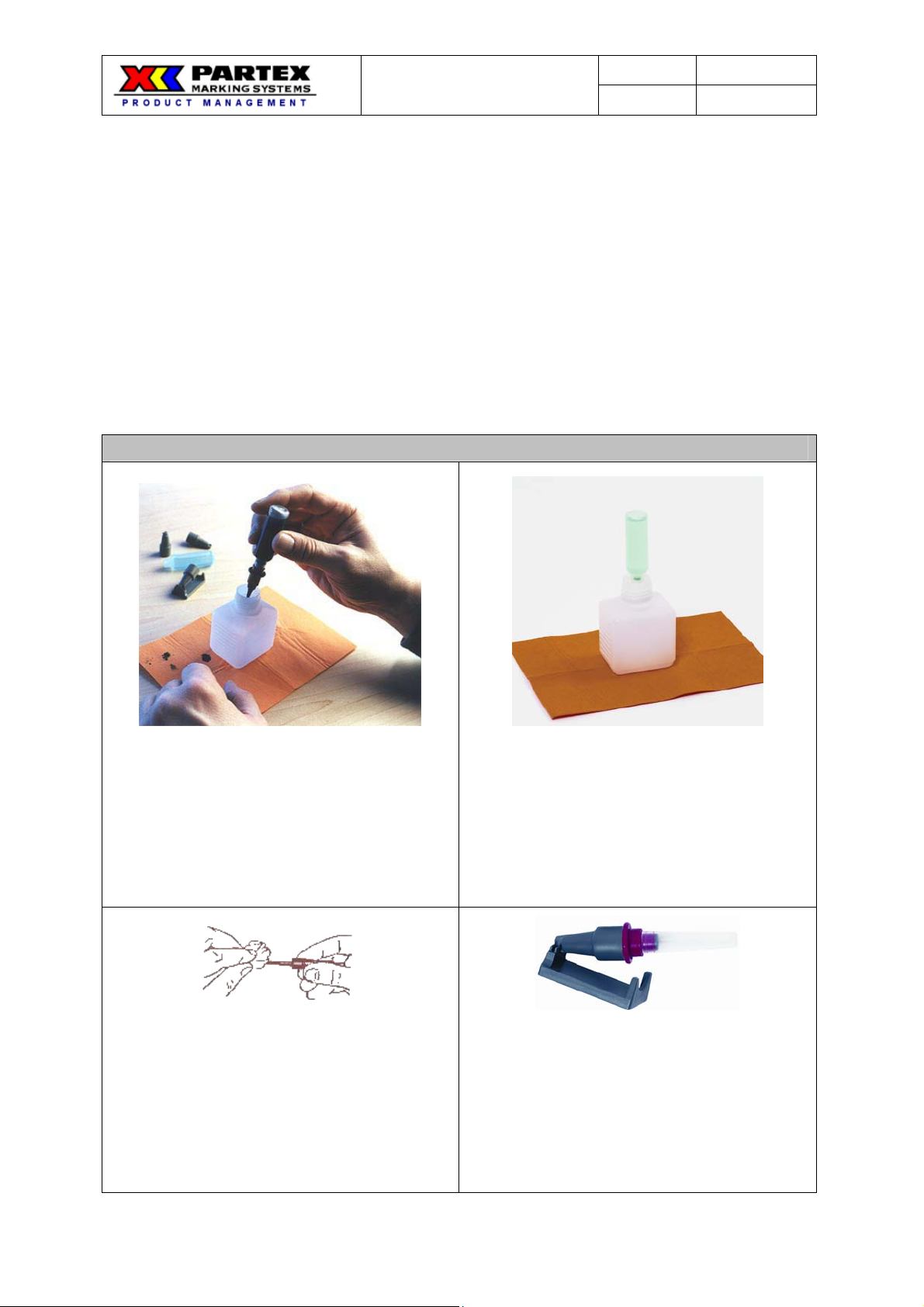

Rengöring
Steg 1
Ersätt bläckpatronen med en
rengöringspatron. Stoppa pennspetsen
i rengöringsburken och tryck halva
patronens innehåll genom pennan.
Steg 2
Låt den sedan sitta kvar i burken och
låt resterande rengöringsvätskan rinna
igenom av sig själv. Om det finns
någon vätska kvar i patronen efter 1-2
timmar kan du trycka det kvarvarande
innehållet genom pennan.
Steg 3
Ta bort rengöringspatronen och skaka
ut den sista vätskan ur pennan på ett
papper eller dylikt. Torka av pennan
noga och skaka den sedan vid ditt öra
för att kontrollera att kulan inuti
pennan fortfarande är rörlig.
Steg 4
Avlägsna den gamla korken och ersätt
den med den nya som följde med
rengöringspatronen. Sätt tillbaka
pennan i sin nya kork och rengöringen
är klar.
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 8

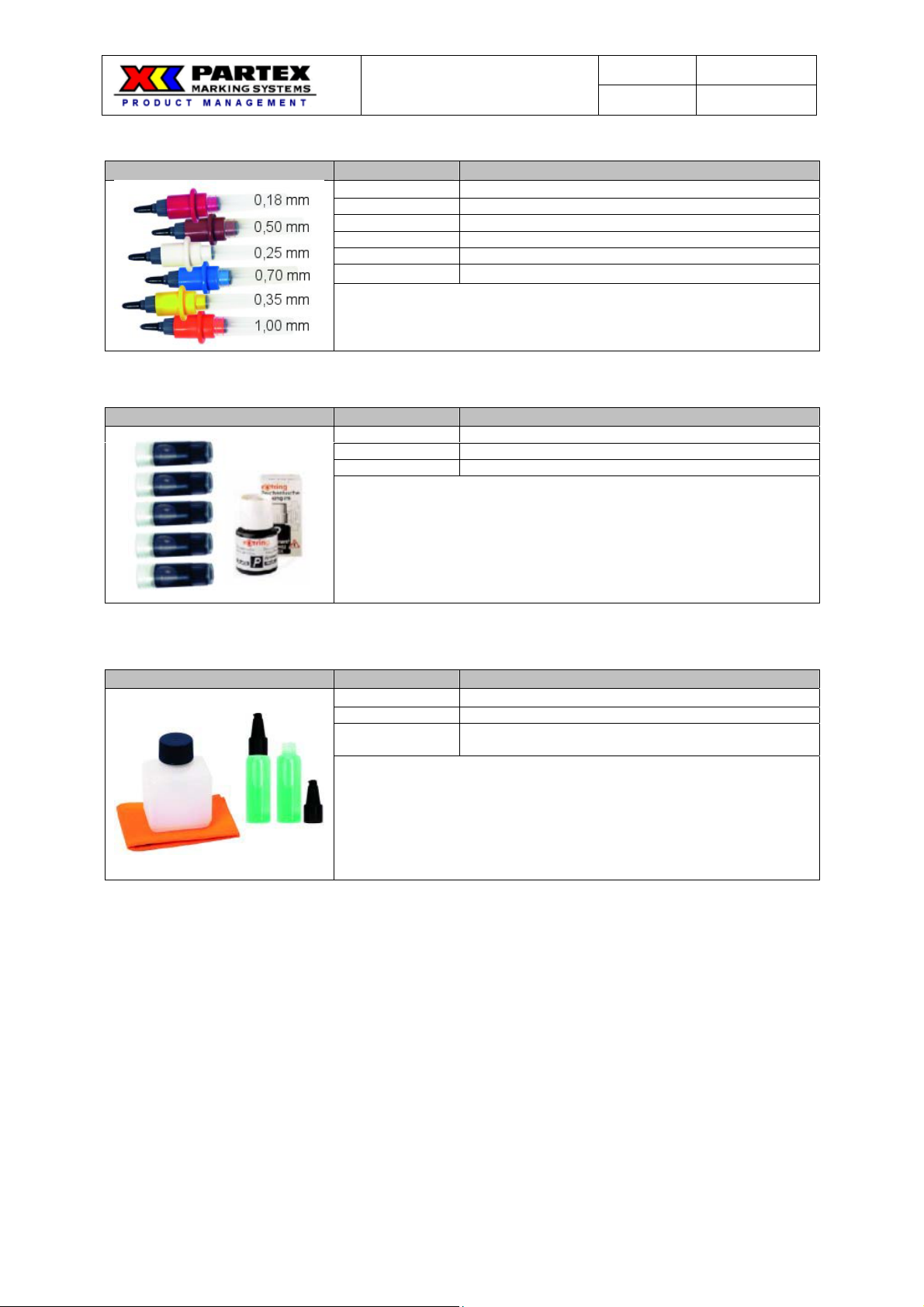

Pennor
Bläck
Rengöring
Artikel.nr Info
MK1-PEN-018 Plotterpenna 0,18 mm (RÖD)
MK1-PEN-025 Plotterpenna 0,25 mm (VIT)
MK1-PEN-035 Plotterpenna 0,35 mm (GUL)
MK1-PEN-050 Plotterpenna 0,50 mm (BRUN)
MK1-PEN-070 Plotterpenna 0,70 mm (BLÅ)
MK1-PEN-100 Plotterpenna 1,00 mm (ORANGE)
Artikel.nr Info
MK1-REFILL Etsande bläck i patronform. 5x1 ml
MK1-INK Etsande bläck. 30 ml
MK1-INK-ZEREX Etsande bläck för skrift på Zerex hylsor. 30 ml
Artikel.nr Info
MK1-CU Rengöringsburk
MK1-CF Rengöringspatroner 2x10 ml
MK1-CK Rengöringskit: Består av 1 rengöringsburk och 2 st
rengöringspatroner á 10 ml
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 9

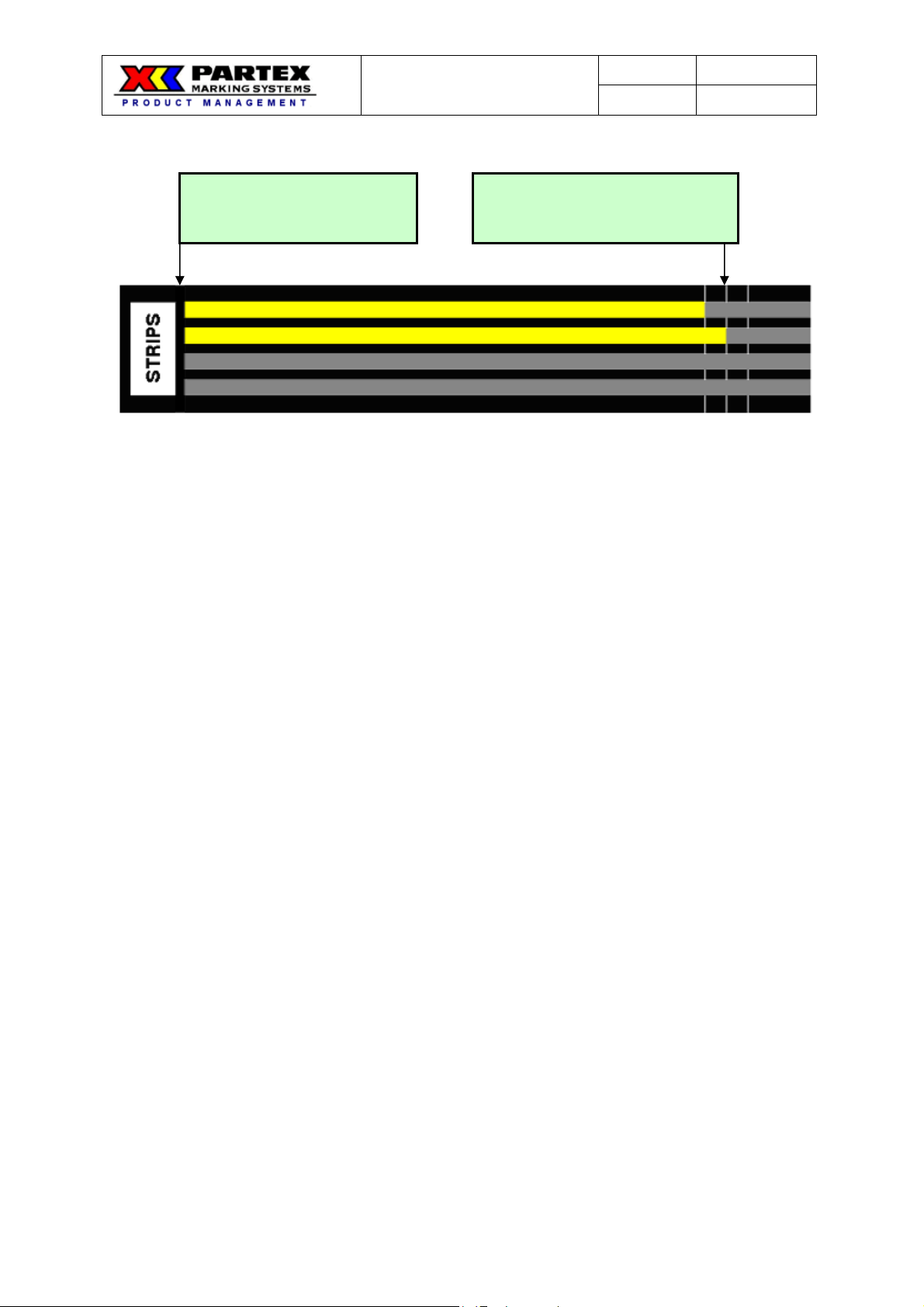

FIXTURER
Profilremsan ska alltid
monteras så att den ligger
kant i kant på vänstersidan
Den andra änden på profilremsan
ska alltid passas in mot ett av de
ritsade strecken.
J2347-1 | J2347-2 | J2347-3 | J2347-4 | J2347-5 | J2347-6 | J2347-7
| | | | | |
Doc: MK1-M-04-01
Quick Start Sidan/ Page: 10
