- PMS2000 System - 1

Istruzioni per l’uso PMB136

PMB136

SISTEMA MODULARE PROFESSIONALE PMS2000

PMS2000 PROFESSIONAL MODULAR SYSTEM

Istruzioni per l’uso

Instructions for use

Manuel d’utilisation

Gebrauchsanleitung

Gebruiksinstructies

Instrucciones de empleo

Postazione microfonica digitale multifunzionale

Multi-purpose digital microphone station

Poste micro numerique multifonction

Multifunktionale, Digitale Mikrofonsprechstelle

Puesto micrófono numérico multifunción

Multifunctionele digitale microfoonplaats

Istruzioni per l’uso PMB136

2-PMS2000 System -

Introduzione

Nel ringraziarVi per aver scelto un prodotto PASO, vogliamo

ricordarVi che la nostra azienda opera con sistema di qualità

certificato. Tutti i nostri prodotti vengono pertanto controllati in

ogni fase della produzione per garantirVi la piena soddisfazione

del Vostro acquisto. Per ogni evenienza la garanzia coprirà, nel

periodo di validità, eventuali difetti di fabbricazione.

Vi raccomandiamo di leggere attentamente le seguenti istruzioni

d’uso per sfruttare appieno le prestazioni offerte da questo

prodotto e per evitare eventuali problemi.

Introduction

While thanking you for having chosen a PASO product, we

would like to remind you that our company works according to a

certified Quality System. This means that all our products are

checked during every phase of manufacturing in order to ensure

that you will be fully satisfied with your purchase. In any case,

the guarantee will cover any manufacturing flaws during the

guarantee period. We recommend that you read the following

instructions for use and follow them carefully in order to exploit

in full the performance of this product and use it correctly.

SOMMARIO

1. Descrizione generale ........................................ 3

1.1 Pannello frontale ......................................................3

1.2 Pannello posteriore...................................................3

1.3 Microfono a stelo......................................................3

2. Montaggio .......................................................... 4

3. Impostazioni di funzionamento ....................... 5

3.1 Note generali ...........................................................5

4. Connessioni ........................................................ 5

4.1 Installazione.............................................................5

4.2 Connettore d’ingresso ..............................................6

4.3 Connettore d’uscita ..................................................6

4.4 Presa per alimentazione esterna ...............................6

4.5 Esempi applicativi .....................................................7

4.6 Alimentazione...........................................................8

5. Descrizione di funzionamento .......................... 9

5.1 Funzioni principali .....................................................9

A) Chiamata generale ............................................9

B) Chiamata di una o più zone di ascolto .................9

C) Annullamento di una selezione ...........................9

D) Chiamata interfono ...........................................9

E) Ascolto degli annunci

tramite altoparlante interno ...............................9

F) Impostazione del modo di

funzionamento del tasto microfono .................. 10

G) Memorizzazione dei tasti funzione .................... 10

H) Memorizzazione di gruppi di zone ..................... 11

5.2 Funzioni speciali...................................................... 11

A) Assegnazione dell’indirizzo logico ...................... 11

B) Assegnazione della priorità .............................. 12

C) Regolazione della sensibilità microfonica ........... 12

D) Inserimento filtro toni gravi.............................. 13

E) Esaltazione toni acuti....................................... 13

F) Funzione interfono .......................................... 13

G) Controllo remoto del sintonizzatore .................. 13

H) Display di stato delle linee................................ 14

5.3 Livelli prioritari ........................................................ 14

6. Lista degli accessori (opzionali) ..................... 15

7. Caratteristiche tecniche ................................. 15

Queste postazioni microfoniche sono parte integrante del

Sistema Modulare PMS2000.

Informazioni più dettagliate relative al Sistema si possono

reperire sui manuali d’istruzioni delle schede che lo

compongono. La postazione microfonica digitale PMB136

permette di gestire la chiamata a zone con più utilizzatori.

TABLE OF CONTENTS

1. General description ........................................... 3

1.1 Front panel ..............................................................3

1.2 Rear panel ............................................................... 3

1.3 Stem-mounted microphone .......................................3

2. Assembly ........................................................... 4

3. Operational settings ......................................... 5

3.1 General notes ..........................................................5

4. Connections ....................................................... 5

4.1 Installation...............................................................5

4.2 Input connector .......................................................6

4.3 Output connector.....................................................6

4.4 Outlet for external power supply ..............................6

4.5 Examples of applications...........................................7

4.6 Power supply ...........................................................8

5. Description of operation ................................... 9

5.1 Main functions..........................................................9

A) All call ...............................................................9

B) Calling one or more listening zones.....................9

C) Cancelling a selection ........................................9

D) Intercom call .....................................................9

E) Listening to the announcements

through the internal loudspeaker .......................9

F) Setting the functional

mode of the microphone key............................ 10

G) Storing zones in the function keys.................... 10

H) Storing groups of zones................................... 11

5.2 Special functions .................................................... 11

A) Assignment of the logical address .................... 11

B) Assigning a priority level .................................. 12

C) Adjustment of the microphone sensitivity ......... 12

D) Inclusion of bass tone filter.............................. 13

E) Boosting of the treble tones ............................ 13

F) Intercom function............................................ 13

G) Tuner remote control ....................................... 13

H) Line-status display .......................................... 14

5.3 Priority levels ......................................................... 14

6. List of accessories (optional) ......................... 15

7. Technical specifications .................................. 15

These microphone stations are an integral part of the

PMS2000 Modular System.

More detailed information concerning the System can be found

in the instruction manuals concerning the cards making up the

system. The PMB136 digital microphone station can be used

to manage zone-calling with several users.

- PMS2000 System - 3

Istruzioni per l’uso PMB136

1. DESCRIZIONE GENERALE

1.1 Pannello frontale

[1] Presa per microfono a stelo.

[2] Tastierino numerico (unità).

[3] Tastierino numerico (decine).

[4] Tasti selezione +/-.

[5] Tasto attivazione microfono.

[6] Tasto chiamata generale.

[7] Tasto funzione F3.

[8] Display di visualizzazione.

[9] Altoparlante monitor.

[10] Led di segnalazione linea impegnata.

[11] Led di accensione.

[12] Tasto funzione F1.

[13] Tasto funzione F2.

1.2 Pannello posteriore

[14] Presa per alimentazione esterna 24 V.

[15] Connettore di uscita.

[16] Connettore d’ingresso.

[17] Connettore di servizio (non utilizzato).

1.3 Microfono a stelo

[18] Cuffietta antisoffio.

[19] Testa del microfono.

[20] Ghiera luminosa.

[21] Stelo flessibile.

[22] Ghiera di fissaggio.

[23] Connettore del microfono.

1. GENERAL DESCRIPTION

1.1 Front panel

[1] Socket for stem-mounted micro-phone

[2] Numerical keypad (units).

[3] Numerical keypad (tens).

[4] +/- selection keys

[5] Microphone-activation key.

[6] General-call key.

[7] Function key F3.

[8] Display.

[9] Monitoring loudspeaker.

[10] Line-seized signalling LED.

[11] ON/OFF LED.

[12] Function key F1.

[13] Function key F2.

1.2 Rear panel

[14] Socket for 24-V external power supply.

[15] Output connector.

[16] Input connector.

[17] Service connector (not used).

1.3 Stem-mounted microphone

[18] Anti-hissing hood.

[19] Microphone head.

[20] Lighted ring.

[21] Flexible stem.

[22] Fixing ring-nut.

[23] Microphone connector.

Fig. 1.1.1

Fig. 1.2.1 Fig. 1.3.1

Elenco rapido comandi

Quick guide to commands

1 +ALL Indirizzo Address

2 +ALL Priorità Priority

3 +ALL Sensibilità Sensitivity

4 +ALL Filtro toni gravi Bass tones filter

5 +ALL Esaltazione toni acuti Treble boost

6 +ALL Interfono Intercom

Impostazioni •Settings

0 +F1 Programma + Program +

0 + F2 Programma - Program -

0 +F3 Gamma FM FM range

0 +ALL Gamma AM AM range

0 + [+] Volume + Volume +

6 + [-] Volume - Volume -

Sintonizzatore •Tuner

Istruzioni per l’uso PMB136

4-PMS2000 System -

2. MONTAGGIO

L’installazione e la configurazione di queste postazioni

microfoniche (o, più brevemente,

basi

) deve essere effettuata

da personale tecnico qualificato. Le basi dispongono di quattro

piedini in gomma che ne impediscono lo scivolamento e le isolano

elettricamente dal piano di appoggio; in alternativa, possono

essere incassate nel piano stesso.

ATTENZIONE !

Nel caso si opti per il montaggio ad incasso, si tenga presente

che in questo modo potrebbe venirsi a creare un collegamento

diretto tra il telaio metallico della base ed il piano d’appoggio (il

telaio metallico è connesso al negativo della circuitazione).

Una volta incassata, la base deve essere fissata al piano

mediante il montaggio delle squadrette contenute nel kit

accessorio AC501, rimuovendo, allo scopo, le due viti [C] dai

pannelli laterali [A] e [B] della base (figura 2.1.1); posizionare,

quindi, le due squadrette [D] su entrambe le fiancate premendo

il lato più corto di queste contro il piano di appoggio e riavvitare

le viti [C] (precedentemente rimosse) con le rondelle [E] incluse

nel kit. Nella presa [1] deve essere innestato uno tra i modelli di

microfono riportati più avanti nella sezione accessori,

avvitandone a fondo la ghiera di fissaggio [22] della spina [23]

posta alla base dello stelo.

2. ASSEMBLY

These microphone stations (also known, more briefly, as

bases

must be installed by qualified technical personnel.

Each base has four rubber feet that stop them from slipping

and provide electrical insulation from the surface on which they

are placed. As an alternative, they may also be flush-mounted

into the top.

WARNING !

If it is decided to flush-mount the bases, it must be kept in mind

that in this way a direct connection between the metal frame of

the base and the surface on which it is mounted could be created

(the metal frame is connected to the negative of the circuitry).

Once the base has been flush-mounted, it must be secured to

the surface by mounting the small set squares contained in the

accessory kit AC501. In order to do this, remove the two

screws [C] from the side panels [A] and [B] of the base (Figure

2.1.1). Then position the two set squares [D] on either side,

pressing the shorter side of each square against the mounting

surface and screw the screws [C] (which had previously been

removed) back into place using the washers [E] included in the

kit. One of the two models of microphone indicated below in the

section on the accessories has to be secured firmly into the

socket [1], screwing the ring-nut [22] for securing the pin [23]

at the base of the stem right in.

Fig. 2.1.1 Fig. 2.1.2

Fig. 2.1.3 Fig. 2.1.4

Nel caso si rendesse necessario separare galvanicamente l’uscita

audio della base microfonica dall’ingresso dell’impianto di

amplificazione, occorrerà installare la scheda accessoria AC32

seguendo la procedura di seguito descritta:

1. rimuovere entrambe le fiancate ([A] e [B]) della base

microfonica, svitando le tre viti di fissaggio per ogni lato

(vedi fig. 2.1.2);

2. sollevare il pannello superiore e l’assieme circuito tasti (con

il relativo telaio di sostegno) come mostrato in fig. 2.1.3.

If it becomes necessary to separate the audio output of the

microphone base galvanically from the input of the amplification

system, the AC32 accessory card will have to be installed,

following the procedure described below:

1. Remove both side panels ([A] and [B]) from the

microphone base after unscrewing the three fixing screws

on each side (see Figure 2.1.2):

2. Lift the upper panel and the key-circuit assembly (together

with its supporting frame) as illustrated in Figure 2.1.3.

- PMS2000 System - 5

Istruzioni per l’uso PMB136

3. fissare la scheda AC32 al fondo della base come mostrato

nella fig. 2.1.4 utilizzando le viti, le rondelle ed i dadi

forniti in dotazione.

4. rimuovere i ponticelli cortocircuitanti dal connettore

CN206 (particolare [C] di fig. 2.1.4).

5. collegare la piattina [D] al connettore CN206 [C] come

mostrato nella fig. 2.1.4.

6. riposizionare il pannello superiore e l’assieme circuito tasti

incastrandone dapprima il lato superiore di entrambi nella

scanalatura superiore del corpo principale della base e

premendo poi sul lato inferiore del pannello tasti fino allo

scatto.

7. Riposizionare entrambe le fiancate ai lati della base e

riavvitare le viti di fissaggio.

Collegare quindi la base al resto dell’impianto seguendo le

indicazioni riportate al capitolo 4 “

Connessioni

”.

3. Secure the AC32 card to the bottom of the base as

shown in Figure 2.1.4 using the screws, the washers

and the nuts included in the supply.

4. Remove the short-circuiting jumpers from the CN206

connector (detail [C] of Figure 2.1.4).

5. Connect the twin cable [D] to the CN206 connector [C]

as shown in Figure 2.1.4.

6. Put the upper panel and the key-circuit assembly back

into position, fitting the upper edge of both into the

upper groove on the main body of the base first and

then pressing on the lower edge of the key panel until it

snaps into place.

7. Put both side panels back into place on the sides of the

base and tighten the fixing screws.

Then connect the base to the rest of the system following the

indications provided in chapter 4 “

Connections

”.

3. IMPOSTAZIONI DI FUNZIONAMENTO

3.1 Note generali

Ad ogni postazione microfonica devono essere assegnati un

indirizzo logico ed un livello di priorità. Le assegnazioni

dell’indirizzo e del livello di priorità vengono effettuate

direttamente dall’utente tramite una semplice procedura

descritta ed illustrata nel paragrafo 5.2, punti A) e B).

NOTA

l’indirizzamento deve essere univoco (due basi non possono

avere lo stesso indirizzo) mentre più basi possono essere

impostate con lo stesso livello prioritario.

3. OPERATIONAL SETTINGS

3.1 General notes

Each microphone station has to be assigned a logical

address and a priority level.

The address and priority level assignments are made directly

by the user by means of a simple procedure described and

illustrated under paragraph 5.2, points A) and B).

NOTE

The addressing must be univocal (that is to say, no two bases

may have the same address), while it is possible to set

the same priority level for more than one base.

4. CONNESSIONI

4.1 Installazione

Il collegamento delle postazioni PMB136 al Sistema Modulare

PMS2000 può essere effettuato tramite i cavi precablati

CV301, CV305, CV310 e CV320, oppure di lunghezza

specifica realizzati con il cavo 31/135 ed il kit connettori

prolunga 9 poli AC304 come riportato nell'apposito paragrafo.

In figura 4.1.1 sono illustrate le modalità di connessione del

cavo. Una volta connessi i cavi, è buona norma agganciarli

avvitando le due viti delle custodie.

Dopo aver inserito nell’apposita presa [1], a seconda delle

esigenze, un flessibile mod. MB60-GLN (o MB30-GLN),

operare come segue:

1. Collegare un capo del cavo al connettore d’ingresso

femmina [16] (fig. 4.1.2);

2. Collegare l’altro capo del cavo ad uno dei connettori

disponibili sulla scheda PM2021-B di un sistema modulare

già installato e funzionante.

4. CONNECTIONS

4.1 Installation

IThe PMB136 stations can be connected to the PMS2000

Modular Systems by means of the pre-cabled cable CV301,

CV305, CV310 and CV320, or of specific lengths, made using

31/135 cable and the AC304 kit of 9-pole connectors as

indicated in the paragraph on this subject. The way in which the

cable has to be connected is illustrated in the figure 4.1.1.

Once the cables have been connected it is a good rule to hook

them into place by tightening the two screws of the holders.

After inserting a MB60-GLN (or MB30-GLN, depending on

individual requirements) flexible hose into the socket provided

for this purpose [1], proceed as follows:

1. Connect one end of the cable to the female input

connector [16] (Figure 4.1.2);

2. Connect the other end of the cable to one of the

connectors available on the PM2021-B card of a modular

system that has already been installed and is working.

Da questo momento la postazione è in funzione: il led ON [11]

posto sul pannello frontale si deve illuminare a conferma della

avvenuta connessione.

The station is now operational: the ON LED [11] on the front

panel must light up to confirm that the connection has been

made.

Fig. 4.1.2Fig. 4.1.1

- PMS2000 System - 7

Istruzioni per l’uso PMB136

Fig. 4.5.1

Fig. 4.5.2

4.5 Esempi applicativi

Di seguito vengono illustrate le principali tipologie d’installazione

realizzabili con le postazioni PMB136.

NOTA

Si tenga presente che, con collegamenti di lunghezza superiore

a 100m si rende necessario terminare gli estremi delle

connessioni con le apposite terminazioni AC34.

1. Collegamento A

In questo tipo di configurazione, viene utilizzato soltanto un

connettore del modulo PM2021-B, al quale vengono collegate

in cascata fino a 31 postazioni (fig. 4.5.1).

Il posizionamento delle basi si sviluppa in un’unica direzione

4.5 Examples of applications

The main types of installation that can be set up using PMB136

stations are illustrated below.

NOTE

It must be kept in mind that with connections of a length

exceeding 100 m it will be necessary to terminate the ends of

the connections with the specific AC34 terminations.

1. Connection A

In this type of configuration, only a connector of the

PM2021-B module is used, to which up to 31 stations are

connected in a cascade configuration (Figure 4.5.1).

The positioning of the bases develops in a single direction

2. Collegamento B

In questo tipo di configurazione, nel quale vengono utilizzati

due dei quattro connettori del modulo PM2021-B,

posizionamento delle basi si sviluppa in due direzioni distinte

2. Connection B

In this type of configuration, in which two of the four connectors

of the PM2021-B module are used,

the positioning of the

bases develops in two separate directions

Istruzioni per l’uso PMB136

8-PMS2000 System -

3. Collegamento C

In questo tipo di configurazione, vengono utilizzati tutti i quattro

connettori del modulo PM2021-B:

il posizionamento delle basi

si sviluppa su entrambe le linee ed in due direzioni distinte

3. Connection C

In this type of configuration, all four connectors of the

PM2021-B module are used.

The positioning of the bases

develops along both lines and in two separate directions

Fig. 4.5.3

Tab. 4.5.4

4.6 Alimentazione

Il sistema è concepito per essere alimentato direttamente

dall'alimentatore PM2011-B installato nel cestello moduli

segnale PMS2002-B. Qualora le distanze fossero notevoli,

la caduta di tensione che viene a manifestarsi sul cavo, rende

necessario alimentare le basi tramite alimentazione locale.

Riferirsi alla tabella 4.5.4 per la specifica del numero massimo

di basi alimentabili direttamente dal Sistema Modulare

PMS2000.

Lunghezza cavo n° basi

L = 1000 m N = 1

L = 500 m N = 2

L = 250 m N = 3

L = 100 m N = 4

Se N > 4, è necessario fornire un’alimentazione esterna alla

postazione (vedere il par. 4.4).

4.6 Power supply

The system has been designed for powering directly from the

PM2011-B power supply installed in the PMS2002-B signal

module card-cage. If the distances involved are considerable,

the voltage drop that takes place in the cables makes it

necessary to supply the bases by means of a local power

supply. Reference should be made to Table 4.5.4 in which the

maximum number of bases that can be powered directly by the

PMS2000 Modular System is specified.

In ogni caso, si tenga presente che la distanza MASSIMA

consentita tra gli estremi del collegamento delle basi è 1 km.In any case, it must be kept in mind that the MAXIMUM distance

permitted between the ends of the connection of the bases

is 1 km.

Tab. 4.5.4

Length of cable N° of bases

L = 1000 m N = 1

L = 500 m N = 2

L = 250 m N = 3

L = 100 m N = 4

If N > 4, it is necessary to provide a power supply external

to the station (see paragraph 4.4).

- PMS2000 System - 9

Istruzioni per l’uso PMB136

5. DESCRIZIONE DI FUNZIONAMENTO

5.1 Funzioni principali

Nei paragrafi seguenti vengono elencate le funzioni principali

della tastiera, utilizzabili per la gestione delle chiamate nelle

varie zone di ascolto.

A) Chiamata generale

Premere il tasto ALL [6] e di seguito tenere premuto il tasto

[5]. Il led BUSY [10] lampeggierà per pochi secondi ad indicare

la presenza del segnale di preavviso (din-don).

Al termine del segnale di preavviso il led si spegnerà.

L’attivazione del microfono verrà evidenziata dall’accensione

della ghiera luminosa [20] sul microfono stesso.

Sul display si illumineranno i led delle zone abbinate alle schede

relè di zona effettivamente installate nel Sistema Modulare.

Al rilascio del pulsante [5], verrà terminata la chiamata e la

ghiera luminosa si spegnerà.

B) Chiamata di una o più zone di ascolto

Dalla postazione è possibile effettuare un’annuncio diretto ad

una singola zona di ascolto oppure a più zone in contemporanea.

Per selezionare una zona (il led relativo si illumina) compresa tra

1e 9, è sufficiente premere il tasto corrispondente sul tastierino

numerico.

Si tenga presente che ripremendo lo stesso tasto la zona viene

deselezionata ed il led relativo si spegne.

Per selezionare una zona compresa tra 10 e 36, è necessario

premere il tasto della decina seguito da quello dell’unità

(ad esempio per la zona n° 26 sarà necessario premere il tasto

2- seguito dal tasto 6).

Selezionando la decina, il led relativo inizierà a lampeggiare,

indicando all’utente quale decina è stata selezionata.

Nel momento in cui verrà completata la selezione dell’unità, il led

relativo alla zona scelta si illuminerà in modo fisso.

NOTA

Sul display si illumineranno i led delle zone abbinate alle schede

relè di zona effettivamente installate nel Sistema Modulare.

Una volta compiuta la scelta delle zone di ascolto, tenere

premuto il tasto [5]: la ghiera luminosa [20] sul microfono si

accende ad indicare l’attivazione dello stesso.

Per terminare la chiamata, rilasciare il tasto [5].

C) Annullamento di una selezione

In caso di selezione errata l’utente potrà annullare l’operazione

premendo semplicemente il tasto 0.

D) Chiamata interfono

Per effettuare una chiamata interfono è sufficiente tenere

premuto (senza aver prima selezionato alcuna zona) il tasto

[5]. La base chiamante invierà a tutte le basi collegate (con

interfono abilitato, vedi par. 5.2, punto F) un triplo segnale

acustico (BEEP) e sarà quindi possibile inviare messaggi senza

impegnare la linea di diffusione degli altoparlanti.

Per la funzione interfono, il volume d’ascolto è pre-impostato.

E) Ascolto degli annunci

tramite altoparlante interno

Quando un’altra base sta effettuando una chiamata,

l’altoparlante [9] permette all’operatore di ascoltare la chiamata

in corso. Per regolare il volume di ascolto, è sufficiente tenere

premuto il tasto +o -.

I led da 2 a 9 indicheranno il volume impostato (2 = max,

9 = 0).

5. DESCRIPTION OF OPERATION

5.1 Main functions

The main functions of the keyboard are listed below.

They can be used to manage the calls in the various different

listening zones.

A) All call

Press the ALL key [6] and then press the [5] key and hold it

down. The BUSY LED [10] will flash for a few seconds to

indicate the presence of the warning signal (chime).

After the end of the warning signal the LED will extinguish.

Activation of the microphone will be highlighted by the ring

[20] on the microphone lighting up.

On the display the LED's of the zones combined with the zone

relay cards actually installed in the Modular System will light up.

When the push-button [5] is released, the call will be terminated

and the lighted ring will extinguish.

B) Calling one or more listening zones

It is possible to make an announcement from a station, sending

it to a single listening zone or to several zones at the same

time.

To select a zone (the LED associated with it will light up) between

1and 9, it is sufficient to press the corresponding key on the

numerical keypad.

It should be kept in mind that if the same key is pressed again,

the zone in question will be unselected and the LED in question

will extinguish.

To select a zone between 10 and 36, it is necessary to press

the key referred to the decades followed by the key referred

to the units (for example, for zone n° 26 it will be necessary to

press key 2- followed by key 6).

When the decade is selected the corresponding LED will start

to flash, indicating to the user which decade has been selected.

As soon as the selection of the unit has been completed, the

LED referring to the chosen zone will light up steadily.

NOTE

On the display the LED's of the zones associated with the zone

relay cards actually installed in the Modular System will light up.

Once the choice of the listening zones has been made, keep

the key [5] depressed. The ring [20] on the microphone will

light up to indicate that it has been activated.

To end the call release the key [5].

C) Cancelling a selection

If an incorrect selection has been made, the user can cancel

this operation simply by pressing the 0key.

D) Intercom call

To make an intercom call it is sufficient to keep the key [5]

depressed (without having selected any zone beforehand).

The calling base will send a triple acoustic signal (beep) to all

the connected bases for which the intercom is enabled (see

paragraph 5.2, point F), and it will then be possible to send

messages without seizing the broadcasting line of the

loudspeakers. The listening volume for the intercom function is

pre-set.

E) Listening to the announcements

through the internal loudspeaker

When another base is making a call, the loudspeaker [9] can

be used by the operator to listen in on the call in progress.

To adjust the listening volume it is sufficient to keep the +or

-depressed.

LED's 2 to 9will indicate the volume level that has been set

(2 = max, 9= 0).

Istruzioni per l’uso PMB136

10 -PMS2000 System -

F) Impostazione del modo

di funzionamento del tasto microfono

É possibile modificare il comportamento del pulsante [5]

facendolo passare da semplice pulsante a rilascio

(impostazione di fabbrica) a tasto interruttore (a ritenuta).

Questo consente all’operatore di poter parlare senza dover

necessariamente tenere premuto il pulsante di chiamata.

Per attivare questa opzione è necessario tenere

premuti i tasti 7 e ALL: verrà visualizzato lo stato di

attivazione della funzione (led 9 acceso, funzione

disattivata, pulsante a rilascio; led 1 acceso, funzione

attivata, tasto a ritenuta.) Per cambiare lo stato

dell'opzione è necessario mantenere il tasto 7 premuto

e con i tasti + e - attivare e/o disattivare l'opzione.

L'impostazione viene memorizzata in modo

permanente nella memoria non volatile.

F) Setting the functional

mode of the microphone key

It is possible to change the behaviour of the [5] button,

transforming it from a simple release button (factory setting)

into switch (of the holdover type).

This enables the operator to speak without necessarily having

to hold the call key down.

To activate this option it is necessary to hold the 7

and ALL keys down: the state of activation of the

function will be displayed (LED 9 illuminated > function

deactivated, release button; LED 1 illuminated >

function activated, holdover button.) To change the

status of this option it is necessary to hold down the 7

key and to use the + and - keys to activate and/or de-

activate the option. The setting is permanently stored

in the non-volatile memory.

G) Memorizzazione dei tasti funzione

Ai tasti funzione F1 e F2 possono essere associate una o più

zone di ascolto in maniera da rendere più rapida la selezione.

Si vogliono ad esempio associare alcune zone di ascolto al tasto

F1 [12]; è necessario quindi operare come segue:

g1) tenere premuto il tasto F1 fino a che non viene emesso

dall’altoparlante [9] un segnale sonoro (BEEP).

Il led del tasto F1 inizierà a lampeggiare e sul display si

illumineranno in modo fisso i leds relativi al set di zone

attualmente associato al tasto.

g2) Per azzerare questa selezione, premere il tasto 0: i leds

si spegneranno a segnalare che in questo momento al

tasto F1 non è legata alcuna zona di ascolto.

Supponiamo di voler associare ora al tasto F1 le zone di

sonorizzazione 1, 3, 6, e 24.

L’operatore dovrà quindi:

g3) Premere in sequenza i tasti 1, 3, 6e 24 (2- > 4):

i led relativi si accenderanno;

g4) Premere nuovamente il tasto F1: l’altoparlante emetterà

ora un doppio segnale (BEEP) che indicherà l’avvenuta

memorizzazione della selezione.

Ripetere i passi g1), g2), g3) e g4) per impostare anche gli altri

tasti funzione.

G) Storing zones in the function keys

It is possible to associate one or more listening zones with each

of the function keys F1 and F2, so as to make their selection

quicker. For example, you may wish to associate some listening

zones with the F1 key [12]. It is therefore necessary to proceed

as follows:

g1) Keep the F1 key depressed until an acoustic signal (BEEP)

is emitted by the loudspeaker [9].

The LED of the F1 key will start to flash and the LED's

referred to the set of zones currently associated with

the key will light up steadily.

g2) To cancel this selection press the 0key: the LED's will

extinguish to indicate that at this moment in time there

are no listening zones associated with the F1 key.

Let us suppose that you now wish to associate broadcasting

zones 1, 3, 6 and 24 with the F1 key.

The operator will therefore have to proceed as follows:

g3) Press keys 1, 3, 6and 24 (2- > 4) in sequence:

the relevant LED's will light up;

g4) Press the F1 key again: the loudspeaker will now emit a

double signal (Beep) to indicate that this selection has

been stored.

Repeat steps g1), g2), g3) and g4) to set the other function

keys as well.

a b

Per annullare

la selezione

to cancel the entry

Per confermare

la selezione

To confirm the

entry

Indice

Altri manuali Paso Sistema di interfono

Paso

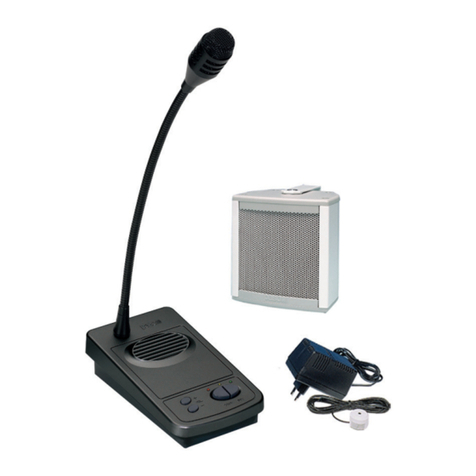

Paso ITC4000 Manuale utente

Manuali Sistema di interfono popolari di altre marche

Bticino

Bticino LINEA 3000 Manuale utente

MSI

MSI MSI-140 Manuale utente

golmar

golmar Stadio Plus Manuale utente

CyberData

CyberData 011211 series Manuale

Vidos

Vidos duo M1021 Manuale utente

Vimar

Vimar ELVOX 7539/E Manuale utente

SSS Siedle

SSS Siedle BTSV 850-03 Manuale utente

Dahua

Dahua VTO Series Manuale utente

Elvox

Elvox 5651 Manuale utente

Videx

Videx VIDEOKIT Series Manuale utente

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuale utente

Viking

Viking E-35-EWP Manuale utente

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuale utente

SSS Siedle

SSS Siedle BFCV 850 Series Manuale utente

GRD

GRD MAX V2 Manuale utente

Alecto

Alecto ADI-250 Manuale utente

Aiphone

Aiphone IE-8MD Manuale utente

Perel

Perel EDB4 Manuale utente
