BASIC"

60

SINGLE

UNIT

GUITAR

AMPLIFIER

AS

TS

AL,

=

ur

D

|

e

AA

vig

00

p

1

TERT

EN

ñ

À

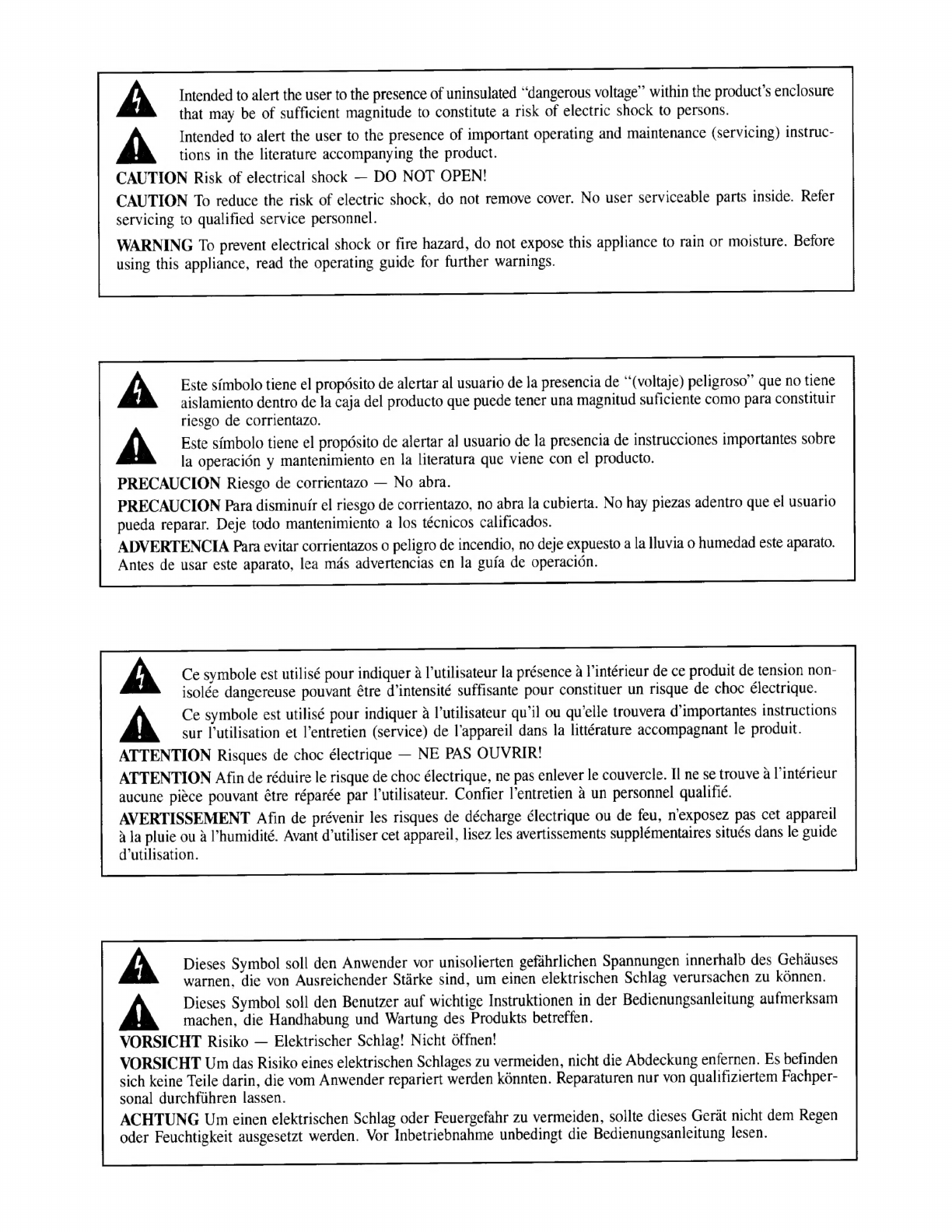

Intended

to

alert

the

user

to

the

presence

of

uninsulated

“dangerous

voltage”

within

the

products

enclosure

that

may

be

of

sufficient

magnitude

to

constitute

a

risk

of

electric

shock

to

persons.

Intended

to

alert

the

user

to

the

presence

of

important

operating

and

maintenance

(servicing)

instruc-

tions

in

the

literature

accompanying

the

product.

CAUTION

Risk

of

electrical

shock

—

DO

NOT

OPEN!

CAUTION

To

reduce

the

risk

of

electric

shock,

do

not

remove

cover.

No

user

serviceable

parts

inside.

Refer

servicing

to

qualified

service

personnel.

WARNING

To

prevent

electrical

shock

or

fire

hazard,

do

not

expose

this

appliance

to

rain

or

moisture.

Before

using

this

appliance,

read

the

operating

guide

for

further

warnings.

À

Este

símbolo

tiene

el

propósito

de

alertar

al

usuario

de

la

presencia

de

“(voltaje)

peligroso”

que

no

tiene

aislamiento

dentro

de

la

caja

del

producto

que

puede

tener

una

magnitud

suficiente

como

para

constituir

riesgo

de

corrientazo.

A

Este

simbolo

tiene

el

propösito

de

alertar

al

usuario

de

la

presencia

de

instrucciones

importantes

sobre

la

operaciön

y

mantenimiento

en

la

literatura

que

viene

con

el

producto.

PRECAUCION

Riesgo

de

corrientazo

—

No

abra.

PRECAUCION

Para

disminuir

el

riesgo

de

corrientazo,

no

abra

la

cubierta.

No

hay

piezas

adentro

que

el

usuario

pueda

reparar.

Deje

todo

mantenimiento

a

los

técnicos

calificados.

ADVERTENCIA

Para

evitar

corrientazos

o

peligro

de

incendio,

no

deje

expuesto

a

la

lluvia

o

humedad

este

aparato.

Antes

de

usar

este

aparato,

lea

más

advertencias

en

la

guía

de

operación.

isolée

dangereuse

pouvant

étre

d'intensité

suffisante

pour

constituer

un

risque

de

choc

électrique.

Ce

symbole

est

utilisé

pour

indiquer

à

Putilisateur

qu'il

ou

qu'elle

trouvera

d'importantes

instructions

sur

l’utilisation

et

l'entretien

(service)

de

l’appareil

dans

la

littérature

accompagnant

le

produit.

ATTENTION

Risques

de

choc

électrique

—

NE

PAS

OUVRIR!

ATTENTION

Afin

de

réduire

le

risque

de

choc

électrique,

ne

pas

enlever

le

couvercle.

Il

ne

se

trouve

à

l'intérieur

aucune

pièce

pouvant

être

réparée

par

Putilisateur.

Confier

l'entretien

à

un

personnel

qualifié.

AVERTISSEMENT

Afin

de

prévenir

les

risques

de

décharge

électrique

ou

de

feu,

n'exposez

pas

cet

appareil

à

la

pluie

ou

à

l’humidité.

Avant

d'utiliser

cet

appareil,

lisez

les

avertissements

supplémentaires

situés

dans

le

guide

d’utilisation.

À

Ce

symbole

est

utilisé

pour

indiquer

à

l'utilisateur

la

présence

à

l’intérieur

de

ce

produit

de

tension

non-

À

Dieses

Symbol

soll

den

Anwender

vor

unisolierten

gefährlichen

Spannungen

innerhalb

des

Gehäuses

warnen,

die

von

Ausreichender

Stärke

sind,

um

einen

elektrischen

Schlag

verursachen

zu

kônnen.

Dieses

Symbol

soll

den

Benutzer

auf

wichtige

Instruktionen

in

der

Bedienungsanleitung

aufmerksam

machen,

die

Handhabung

und

Wartung

des

Produkts

betreffen.

VORSICHT

Risiko

—

Elektrischer

Schlag!

Nicht

Öffnen!

VORSICHT

Um

das

Risiko

eines

elektrischen

Schlages

zu

vermeiden,

nicht

die

Abdeckung

enfernen.

Es

befinden

sich

keine

Teile

darin,

die

vom

Anwender

repariert

werden

könnten.

Reparaturen

nur

von

qualifiziertem

Fachper-

sonal

durchführen

lassen.

ACHTUNG

Um

einen

elektrischen

Schlag

oder

Feuergefahr

zu

vermeiden,

sollte

dieses

Gerät

nicht

dem

Regen

oder

Feuchtigkeit

ausgesetzt

werden.

Vor

Inbetriebnahme

unbedingt

die

Bedienungsanleitung

lesen.

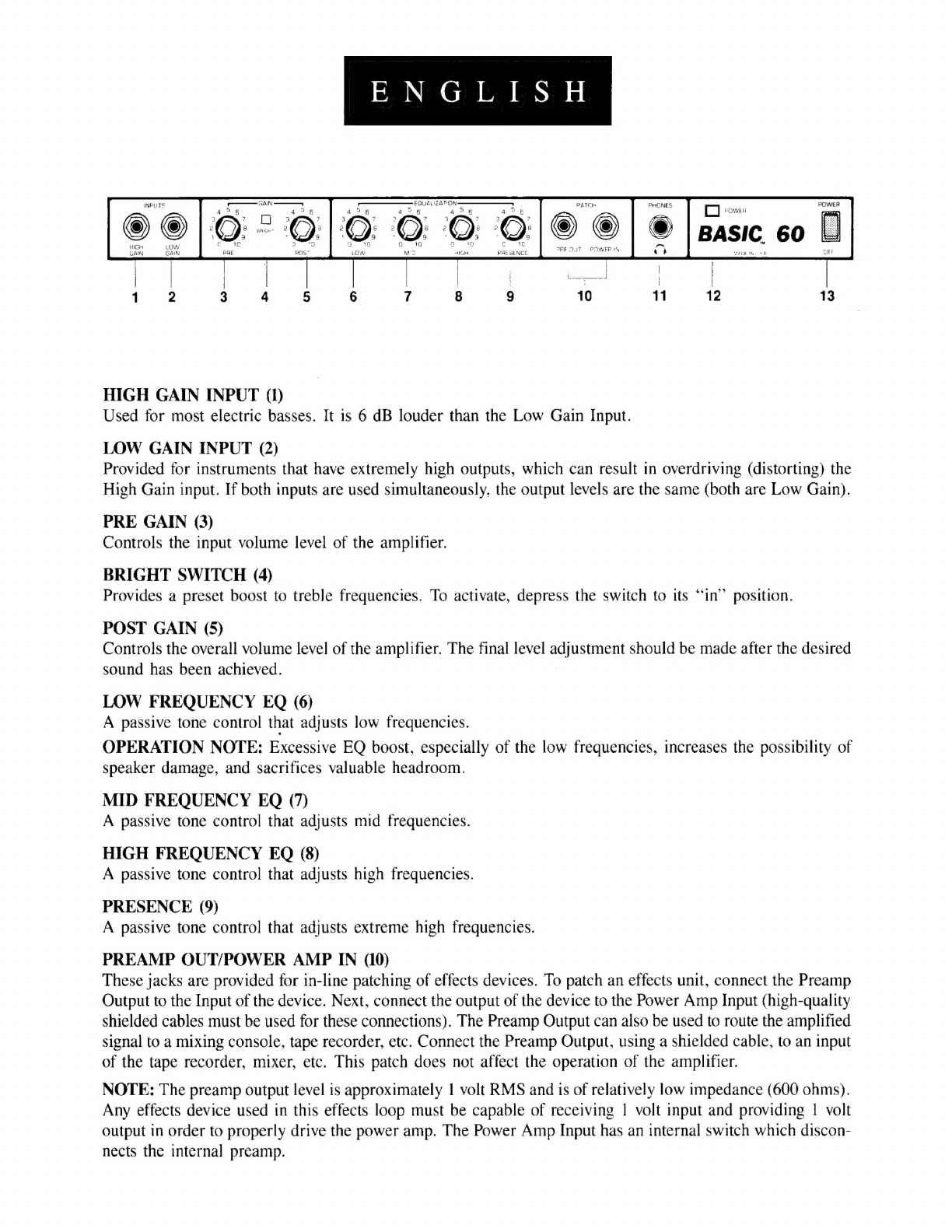

ENGLISH

PATCH

PHONES

O

can

BASIC.

60

HIGH

GAIN

INPUT

(1)

Used

for

most

electric

basses.

It

ıs

6

dB

louder

than

the

Low

Gain

Input.

LOW

GAIN

INPUT

(2)

Provided

for

instruments

that

have

extremely

high

outputs,

which

can

result

in

overdriving

(distorting)

the

High

Gain

input.

If

both

inputs

are

used

simultaneously,

the

output

levels

are

the

same

(both

are

Low

Gain).

PRE

GAIN

(3)

Controls

the

input

volume

level

of

the

amplifier.

BRIGHT

SWITCH

(4)

Provides

a

preset

boost

to

treble

frequencies.

To

activate,

depress

the

switch

to

its

“in”

position.

POST

GAIN

(5)

Controls

the

overall

volume

level

of

the

amplifier.

The

final

level

adjustment

should

be

made

after

the

desired

sound

has

been

achieved.

LOW

FREQUENCY

EQ

(6)

A

passive

tone

control

that

adjusts

low

frequencies.

OPERATION

NOTE:

Excessive

EQ

boost,

especially

of

the

low

frequencies,

increases

the

possibility

of

speaker

damage,

and

sacrifices

valuable

headroom.

MID

FREQUENCY

EQ

(7)

A

passive

tone

control

that

adjusts

mid

frequencies.

HIGH

FREQUENCY

EQ

(8)

A

passive

tone

control

that

adjusts

high

frequencies.

PRESENCE

(9)

A

passive

tone

control

that

adjusts

extreme

high

frequencies.

PREAMP

OUT/POWER

AMP

IN

(10)

These

jacks

are

provided

for

in-line

patching

of

effects

devices.

To

patch

an

effects

unit,

connect

the

Preamp

Output

to

the

Input

of

the

device.

Next,

connect

the

output

of

the

device

to

the

Power

Amp

Input

(high-quality

shielded

cables

must

be

used

for

these

connections).

The

Preamp

Output

can

also

be

used

to

route

the

amplified

signal

to

a

mixing

console,

tape

recorder,

etc.

Connect

the

Preamp

Output,

using

a

shielded

cable,

to

an

input

of

the

tape

recorder,

mixer,

etc.

This

patch

does

not

affect

the

operation

of

the

amplifier.

NOTE:

The

preamp

output

level

is

approximately

1

volt

RMS

and

is

of

relatively

low

impedance

(600

ohms).

Any

effects

device

used

in

this

effects

loop

must

be

capable

of

receiving

|

volt

input

and

providing

|

volt

output

in

order

to

properly

drive

the

power

amp.

The

Power

Amp

Input

has

an

internal

switch

which

discon-

nects

the

internal

preamp.

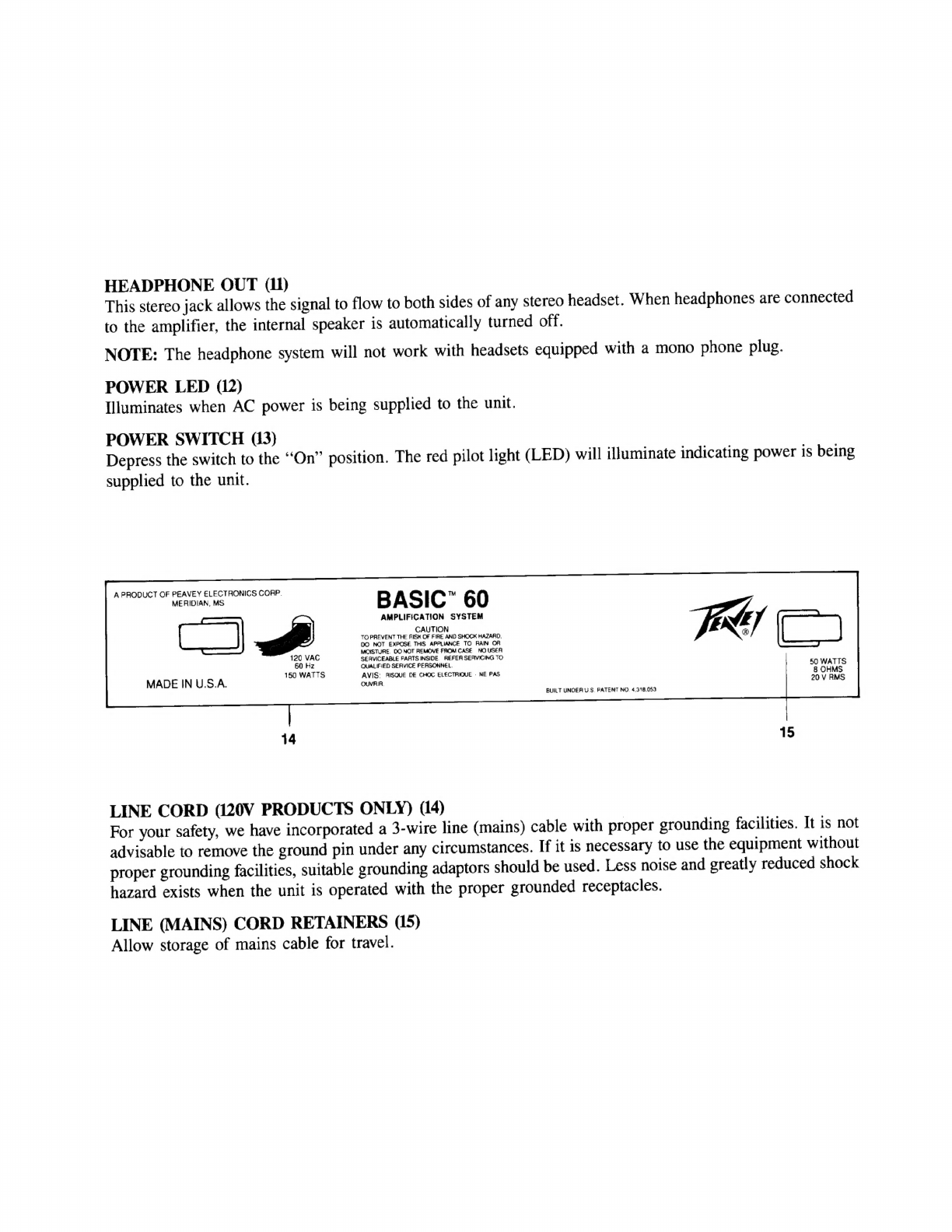

HEADPHONE

OUT

(11)

This

stereo

jack

allows

the

signal

to

flow

to

both

sides

of

any

stereo

headset.

When

headphones

are

connected

to

the

amplifier,

the

internal

speaker

is

automatically

turned

off.

NOTE:

The

headphone

system

will

not

work

with

headsets

equipped

with

a

mono

phone

plug.

POWER

LED

(12)

Illuminates

when

AC

power

is

being

supplied

to

the

unit.

POWER

SWITCH

(13)

Depress

the

switch

to

the

“On”

position.

The

red

pilot

light

(LED)

will

illuminate

indicating

power

is

being

supplied

to

the

unit.

A

PRODUCT

OF

PEAVEY

ELECTRONICS

CORP.

TM

RS

BASIC”

60

AMPLIFICATION

SYSTEM

CAUTION

TO

PREVENT

THE

RISK

OF

FIRE

AND

SHOCK

HAZARD,

DO

NOT

EXPOSE

THIS

APPLIANGE

TO

RAIN

OR

MOISTURE.

DO

NOT

REMOVE

FROM

CASE

NO

USER

120

VAC

SERVICEABLE

PARTS

INSIDE.

REFER

SERVICING

TO

60

Hz

QUALIFIED

SERVICE

PERSONNEL.

50

WATTS

150

WATTS

AVIS:

RISQUE

DE

CHOC

ELECTRIQUE

:

NE

PAS

8

OHMS

MADE

IN

U.S.A.

OUVRIR.

20

V

RMS

BUILT

UNDER

U.S.

PATENT

NO.

4.318.053

LINE

CORD

(120V

PRODUCTS

ONLY)

(14)

For

your

safety,

we

have

incorporated

a

3-wire

line

(mains)

cable

with

proper

grounding

facilities.

It is

not

advisable

to

remove

the

ground

pin

under

any

circumstances.

If

it

is

necessary

to

use

the

equipment

without

proper

grounding

facilities,

suitable

grounding

adaptors

should

be

used.

Less

noise

and

greatly

reduced

shock

hazard

exists

when

the

unit

is

operated

with

the

proper

grounded

receptacles.

LINE

(MAINS)

CORD

RETAINERS

(15)

Allow

storage

of

mains

cable

for

travel.

SPECIFICATIONS

POWER

AMPLIFIER

SECTION

Rated

Power

&

Load:

50

W

RMS

into

8

ohms

with

DDT™

compression

and

LED

indicator

Power

At

Clipping:

(typically

5%

THD,

1

kHz,

120

VAC

line)

57

W

RMS

into

8

ohms

Frequency

Response:

+0.

-2

dB,

60

Hz

to

10

kHz

at

50

W

RMS

into

8

ohms

Total

Harmonic

Distortion:

Less

than

0.2%,

100

mW

to

50

W

RMS,

60

Hz

to

10

kHz,

8

ohms;

typically

below

0.1%

DDT”

Dynamic

Range:

Greater

than

16

dB

DDT"

Maximum

THD:

Below

0.5%

THD

for

6

dB

overload

Below

1%

THD

for

16

dB

overload

Hum

&

Noise:

Greater

than

90

dB

below

rated

power

Power

Consumption:

(Domestic)

150W,

50/60

Hz,

120

VAC

Preamp

Section:

The

following

specs

are

measured

@

1

kHz

with

the

controls

preset

as

follows:

Push

Bright

Off

(Out):

Post

Gain

€

10;

Low

EQ

©

10:

Mid

EQ

€

0:

High

EQ

€

10;

Presence

EQ

@

5;

Nominal

Levels

are

set

with

Pre

Gain

@

5:

Minimum

Levels

are

set

with

Pre

Gain

@

10.

Preamp

High

Gain

Input:

Impedance:

High

Z,

220

K

ohms

Nominal

Input

Level:

-24

dBV,

60

mV

RMS

Minimum

Input

Level:

-46

dBV,

5

mV

RMS

Maximum

Input

Level:

+6

dBV,

2V

RMS

Preamp

Low

Gain

Input:

Impedance:

High

Z,

44

K

ohms

Nominal

Input

Level:

-18

dBV,

120

mV

RMS

Minimum

Input

Level:

-40

dBV,

10

mV

RMS

Maximum

Input

Level:

+12

dBV.

4

V

RMS

BLOCK

DIAGRAM

HIGH

INPUT

LOW

INPUT

PRE

OUT

PWR.

AMP

IN

PRE

AMP

PRE

PASSIVE

Preamp

Output:

Load

Impedance:

10

K

ohms

or

greater

Nominal

Output:

0

dBV,

1

V

RMS

Power

Amp

Input:

Impedance:

High

Z,

22

K

ohms

Designed

Input

Level:

0

dBV,

IVRMS

System

Hum

&

Noise

At

Nominal

Input

Level:

(20

Hz

to

20

kHz,

unweighted)

74

dB

below

rated

power

Equalization:

Low,

Mid,

High,

&

Presence

Passive

Type

EQ

Bright:

+6

dB

at

2

kHz

HD

ss

PUSH

BRIGHT

POST

GAIN

PWR.

AMP

This

block

diagram

shows

signal

flow

within

the

unit.

In

order

to

thoroughly

understand

the

unit's

functions,

please

study

the

diagram

carefully,

>

3

BAND

EQ.

8

OHM

SPEAKER

Consulte

los

diagramas

del

panel

delantero

en

la

sección

de

inglés

de

este

manual.

HIGH

GAIN

INPUT

(Entrada

de

alta

ganancia)

(1)

Se

usa

para

la

mayoría

de

los

bajos

eléctricos.

Tiene

6

dB

más

volumen

que

la

entrada

de

baja

ganancia.

LOW

GAIN

INPUT

(Entrada

de

baja

ganancia)

(2)

Se

suministra

para

instrumentos

que

tienen

una

salida

extremadamente

alta,

la

cual

puede

causar

la

sobrecarga

(distorsión)

de

la

entrada

de

alta

ganancia.

Si

se

usan

ambas

entradas

simultáneamente,

el

nivel

de

salida

es

el

mismo

(ambos

son

de

baja

ganancia).

PRE

GAIN

(Control

del

preamplificador)

(3)

Controla

el

nivel

de

volumen

a

la

entrada

del

amplificador.

BRIGHT

SWITCH

(Interruptor

de

brillo)

(4)

Proporciona

un

impulso

preajustado

a

las

frecuencias

agudas.

Para

activarlo,

empuje

el

interruptor

a

la

posi-

ción

“in”

(hacia

dentro).

POST

GAIN

(Control

de

ganancia

posterior

al

preamplificador)

(5)

Controla

el

nivel

global

de

volumen

del

amplificador.

El

ajuste

final

de

nivel

debe

hacerse

una

vez

que

se

haya

conseguido

el

sonido

deseado.

LOW

FREQUENCY

EQ

(Ecualizador

de

frecuencias

graves)

(6)

Es

un

control

pasivo

de

tono

que

ajusta

las

frecuencias

graves.

NOTA:

El

exceso

de

ecualizaciszon,

especialmente

en

las

frecuencias

graves,

aumenta

la

posibilidad

de

da|nar

los

altavoces

y

tambiszen

desperdicia

valiosa

gama

dinyzamica.

MID

EQ

(Ecualizador

de

frecuencias

medias)

(7)

Un

control

pasivo

de

tono

que

ajusta

las

frecuencias

medias.

HIGH

EQ

(Ecualizador

de

frecuencias

agudas)

(8)

Es

un

control

pasivo

de

tono,

que

ajusta

las

frecuencias

agudas.

PRESENCE

(Presencia)

(9)

Un

control

pasivo

de

tono

que

ajusta

las

frecuencias

muy

agudas.

PREAMP

OUT/POWER

AMP

IN

(Salida

del

premplificador/Entrada

del

amplifidacor

de

potencia)

(10)

Se

suministran

estos

enchufes

hembras

para

conectar

aparatos

de

efectos

en

línea.

Para

conectar

un

aparato

de

efectos,

conecte

la

salida

del

preamplificador

a

la

entrada

del

aparato,

después

conecte

la

salida

del

aparato

a

la

entrada

del

amplificador

de

potencia.

(Para

este

tipo

de

conexión

debe

usar

cables

blindados

de

buena

calidad.)

La

salida

del

preamplificador

también

se

puede

usar

para

mandar

la

señal

a

nivel

de

línea

a

una

consola

de

mezcla,

grabadora,

etc.

Esta

conexión

no

afecta

la

función

del

amplificador.

NOTA:

El

nivel

de

salida

del

preamplificador

es

aproximadamente

1

voltio

“RMS”

y

es

de

relativamente

baja

impedancia

(600

ohms).

Cualquier

aparato

de

efectos

que

se

use

en

este

lazo

de

efectos

debe

ser

capaz

de

recibir

1

voltio

de

entrada

y

proveer

1

voltio

de

salida

para

impulsar

correctamente

el

amplificador

de

potencia.

La

entrada

del

amplificador

de

potencia

tiene

un

interruptor

interno

que

desconecta

el

preamplificador

interno.

HEADPHONE

OUT

(Salida

para

audifonos)

(11)

Esta

salida

es

un

enchufe

hembra

estereofönico

que

permite

usar

audífonos

comunes—escuchando

la

señal

en

ambos

lados.

Cuando

se

conectan

los

audífonos

al

amplificador,

los

altavoces

internos

son

automáticamente

desconectados.

NOTA:

El

sistema

de

audífonos

no

funcionará

con

audífonos

equipados

con

una

clavija

monofónica.

POWER

LED

(LED

indicador

de

corriente)

(12)

Se

ilumina

cuando

el

equipo

recibe

la

corriente

alterna.

POWER

SWITCH

(Interruptor

de

corriente)

(13)

Oprima

el

interruptor

a

la

posición

“hacia

dentro”

(encendido).

La

luz

roja

del

piloto

(indicador)

se

encenderá

indicando

que

la

unidad

está

recibiendo

corriente

alterna.

A

PRODUCT

OF

PEAVEY

ELECTRONICS

CORP.

TM

Re

BASIC"

60

AMPLIFICATION

SYSTEM

WARNING

TO

PREVENT

THE

RISK

OF

FIRE

ANO

SHOCK

HAZARD,

DC

NOT

EXPOSE

THIS

AFPLIANCE

TO

RAIN

CA

MOISTURE.

DO

NOT

REMOVE

FROM

CASE.

NO

USER

220/240

VA,

SERVICEABLE

PARTS

INSIDE.

REFER

SERVICING

TO

50/60

Hz

QUALIFIED

SERVICE

PERSONNEL.

150

WATTS

AVIS:

RISQUE

DE

CHOC

ELECTRIQUE

-

NE

PAS

ue

MADE

IN

U.S.A.

OUVRIR

20

V

RMS

BUILT

UNDER

U.S.

PATENT

NO.

4.318.053

LINE

CORD

(120

V

PRODUCTS

ONLY)

(Cable

de

corriente

para

120

v

solamente)

(14)

Para

su

protección

hemos

incorporado

un

cable

de

3

polos

con

polo

a

tierra.

No

es

recomendable

remover

la

pata

del

polo

a

tierra

bajo

ninguna

circunstancia,

se

recomienda

un

adaptador

en

caso

necesario.

Esto

reducirá

ruidos

y

peligrosos

corrientazos.

LINE

(MAINS)

CORD

RETAINERS.

(Guardacable

para

cables

principales)

(15)

Permite

almacenar

los

cables

principales

para

traslado.

FRANCAIS

Veuillez

vous

référer

au

‘front

panel

line

art”

situé

dans

la

section

en

langue

anglaise

de

ce

manuel,

HIGH

GAIN

INPUT

(Entrée

haut

gain)

(1)

À

utiliser

avec

la

plupart

des

basses

électriques.

Elle

donne

un

volume

plus

élevé

de

6

dB

que

l’entree

“Low

Gain”.

LOW

GAIN

INPUT

(Entrée

faible

Gain)

(2)

Cette

prise

accepte

les

instruments

à

très

haut

niveau

de

sortie

qui

causeraient

de

la

saturation

(distorsion)

sur

l'entrée

“High

Gain”.

Si

les

deux

entrées

sont

utilisées

simultanément,

les

niveaux

sont

alors

équivalents

(“Low

Gain”).

PRE

GAIN

(3)

Contrôle

le

niveau

de

volume

à

l'entrée

de

l'amplificateur.

BRIGHT

SWITCH

(Sélecteur

de

brillance)

(4)

Produit

un

renforcement

des

fréquences

aigués.

Pour

activer,

enclenchez

le

bouton

a

la

position

“In”.

POST

GAIN

(5)

Commande

le

volume

global

de

'amplificateur.

Le

réglage

final

de

niveau

doit

être

effectué

apres

avoir

obtenu

la

sonorité

désirée

à

l’aide

des

autres

réglages.

LOW

FREQUENCY

EQ

(Égalisation

fréquences

graves)

(6)

Réglage

de

tonalité

passif

ajustant

les

fréquences

graves.

NOTE:

Une

accentuation

excessive

par

égalisation

(“EQ”),

surtout

dans

les

fréquences

graves,

augmente

les

risques

de

dommages

aux

haut-parleurs

et

diminue

la

réserve

de

puissance

disponible.

MID

FREQUENCY

EQ

(Égalisation

fréquences

moyennes)

(7)

Réglage

de

tonalité

passif

servant

à

ajuster

les

fréquences

moyennes.

HIGH

FREQUENCY

EQ

(Égalisation

des

fréquences

aiguës)

(8)

Réglage

de

tonalité

passif

ajustant

les

fréquences

aiguës.

PRESENCE

(Présence)

(9)

Réglage

de

tonalité

passif

ajustant

les

fréquences

très

aiguës.

PREAMP

OUT

/

POWER

AMP

IN

(Sortie

préampli/entrée

ampli)

(0)

Ces

prises

jack

de

boucle

d'effets

permettent

l'insertion

d'un

appareil

d'effets.

Pour

relier

un

appareil

d'effets,

branchez

la

sortie

du

préampli

(“Preamp

Output”)

à

l'entrée

de

l'appareil.

Branchez

ensuite

la

sortie

de

l'ap-

pareil

à

l’entrée

de

l'ampli

de

puissance

(“Power

Amp

Input”).

Des

câbles

blindés

de

haute

qualité

doivent

être

utilisés

pour

ces

connexions.

La

sortie

“Preamp

Output”

peut

aussi

être

utilisée

pour

amener

le

signal

amplifié

à

une

table

de

mixage,

un

magnétophone,

ou

autres.

Branchez

la

sortie

du

préampli

à

l'entrée

du

magnétophone,

mélangeur,

etc,

à

l'aide

de

cables

blindés.

Ce

branchement

n’affecte

pas

le

fonctionnement

de

Pamplificateur.

NOTE:

Le

niveau

de

sortie

du

préampli

est

d'environ

|

volt

sous

impdance

relativement

basse

(600

ohms).

Les

appareils

d'effets

insérés

dans

cette

“boucle”

doivent

être

capables

de

recevoir

ce

niveau

d'entrée

de

|

volt

ainsi

que

de

délivrer

une

sortie

de

1

volt

de

façon

à

bien

alimenter

l'ampli

de

puissance.

Lampli

de

puissance

possède

un

interrupteur

interne

qui

débranche

le

préampli

interne.

HEADPHONE

OUT

(Sortie

pour

casque

d’écoute)

(11)

Cette

prise

jack

stéréo

accepte

n'importe

quel

casque

d'écoute

stéréo

et

y

envoie

le

signal

sur

les

deux

cotés.

Lorsqu'un

casque

est

branché

à

l’amplificateur,

le

haut-parleur

interne

est

automatiquement

mis

hors-circuit.

NOTE:

Le

système

de

casque

d'écoute

ne

fonctionne

pas

avec

un

casque

équipé

d'une

fiche

phono

monophonique.

Power

LED

(DEL

témoin

d’alimentation)

(12)

S’allume

quand

l'unité

reçoit

l'alimentation

CA.

POWER

SWITCH

(Interrupteur

d’alimentation)

(13)

Mettre

l'interrupteur

en

position

“On”.

La

lampe

témoin

rouge

(DEL)

s'illumine

indiquant

que

l'appareil

est

alimenté

en

courant.

A

PRODUCT

OF

PEAVEY

EL=CTRONICS

CORP

ER

Cr

BASIC”

60

ent

amp

PRE

Gain

HI5H

NELT

Low

AMPLIFICATION

SYSTEM

BC

WARNING

Su

pos!

“O

PEEVENT

THE

R.SK

OF

FIRE

AND

SHOCK

HAZARD

o

DO

NOI

EXFOSF

"oa

APPLIANCE

TC

RAN

OR

Par

cur

„>

<A

A

MOISTURE

LO

NOT

REMOVE

FAOMCASE

NO

USER

1

a

(a

er

amp

220240

VA,

SERY'CEAB_E

PARTS

INSIDE

REFER

SER,

C

NG

"C

reen

vd

oi

50

6C

Hz

GUAL

F

ED

SERVICE

PERSONNE

L

Š

wÍ

SENKEN

59

WATTS

15€

WATTS

AVIS:

4ISQUE

DE

CHOC

ELECTRIQUE

NE

PAS

8

OHMS

MADE

IN

U.S.A.

OUVRIR

20

V

RMS

DT

UNSER

JS

PATENTNO

4.218052

LINE

CORD

(120V

products

only)

(Cordon

d’alimentation

pour

appareils

120V

seulement)

(14)

Pour

votre

sécurité,

nous

avons

incorporé

un

câble

d'alimentation

secteur

à 3

fils

avec

mise-à-terre

appropriée.

Il

n’est

pas

recommandé

d'enlever

la

broche

de

mise-à-terre

en

aucune

circonstance.

S'il

est

nécessaire

d'utiliser

l'équipement

sans

mise-à-terre

appropriée,

utilisez

des

adaptateurs

de

mise-a-terre

convenables.

Une

bonne

mise-à-terre

amoindrit

le

bruit

de

fond

et

réduit

grandement

les

risques

de

choc.

LINE

(MAINS)

CORD

RETAINERS

(Enrouleurs

de

câbles

d’alimentation)

(15)

Permet

de

remiser

les

cäbles

d’alimentation

pour

le

transport.

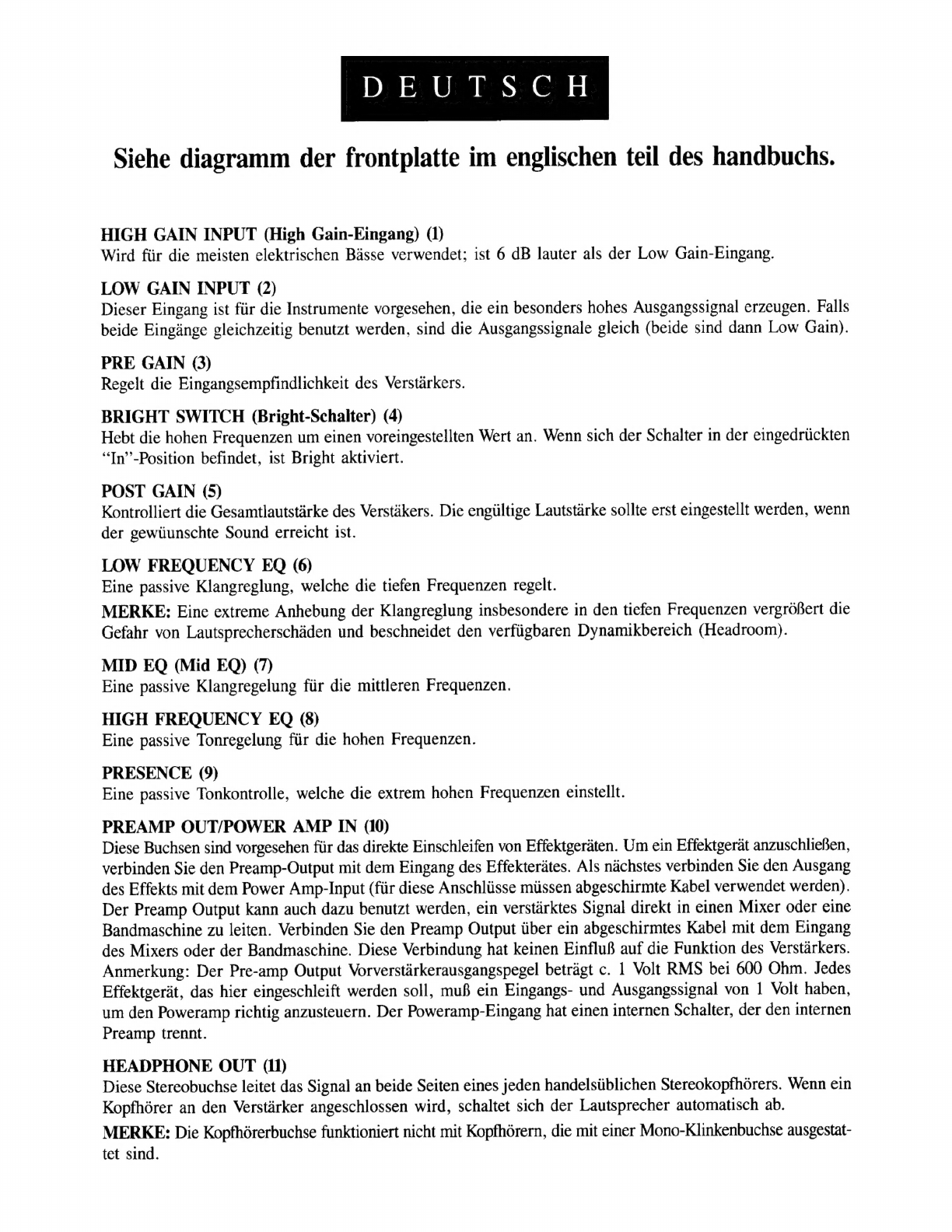

DEUTSCH

Siehe

diagramm

der

frontplatte

im

englischen

teil

des

handbuchs.

HIGH

GAIN

INPUT

(High

Gain-Eingang)

(1)

Wird

für

die

meisten

elektrischen

Bässe

verwendet;

ist

6

dB

lauter

als

der

Low

Gain-Eingang.

LOW

GAIN

INPUT

(2)

Dieser

Eingang

ist

für

die

Instrumente

vorgesehen,

die

ein

besonders

hohes

Ausgangssignal

erzeugen.

Falls

beide

Eingänge

gleichzeitig

benutzt

werden,

sind

die

Ausgangssignale

gleich

(beide

sind

dann

Low

Gain).

PRE

GAIN

(3)

Regelt

die

Eingangsempfindlichkeit

des

Verstärkers.

BRIGHT

SWITCH

(Bright-Schalter)

(4)

Hebt

die

hohen

Frequenzen

um

einen

voreingestellten

Wert

an.

Wenn

sich

der

Schalter

in

der

eingedrückten

“In”-Position

befindet,

ist

Bright

aktiviert.

POST

GAIN

(5)

Kontrolliert

die

Gesamtlautstárke

des

Verstákers.

Die

engúltige

Lautstärke

sollte

erst

eingestellt

werden,

wenn

der

gewüunschte

Sound

erreicht

ist.

LOW

FREQUENCY

EQ

(6)

Eine

passive

Klangreglung,

welche

die

tiefen

Frequenzen

regelt.

MERKE:

Eine

extreme

Anhebung

der

Klangreglung

insbesondere

in

den

tiefen

Frequenzen

vergrößert

die

Gefahr

von

Lautsprecherschäden

und

beschneidet

den

verfügbaren

Dynamikbereich

(Headroom).

MID

EQ

(Mid

EQ)

(7)

Eine

passive

Klangregelung

fúr

die

mittleren

Frequenzen.

HIGH

FREQUENCY

EQ

(8)

Eine

passive

Tonregelung

fúr

die

hohen

Frequenzen.

PRESENCE

(9)

Eine

passive

Tonkontrolle,

welche

die

extrem

hohen

Frequenzen

einstellt.

PREAMP

OUT/POWER

AMP

IN

(10)

Diese

Buchsen

sind

vorgesehen

für

das

direkte

Einschleifen

von

Effektgeräten.

Um

ein

Effektgerät

anzuschließen,

verbinden

Sie

den

Preamp-Output

mit

dem

Eingang

des

Effekterätes.

Als

nächstes

verbinden

Sie

den

Ausgang

des

Effekts

mit

dem

Power

Amp-Input

(für

diese

Anschlüsse

müssen

abgeschirmte

Kabel

verwendet

werden).

Der

Preamp

Output

kann

auch dazu

benutzt

werden,

ein

verstärktes

Signal

direkt

in

einen

Mixer

oder

eine

Bandmaschine

zu

leiten.

Verbinden

Sie

den

Preamp

Output

über

ein

abgeschirmtes

Kabel

mit

dem

Eingang

des

Mixers

oder

der

Bandmaschine.

Diese

Verbindung

hat

keinen

Einfluß

auf

die

Funktion

des

Verstärkers.

Anmerkung:

Der

Pre-amp

Output

Vorverstärkerausgangspegel

beträgt

c.

1

Volt

RMS

bei

600

Ohm.

Jedes

Effektgerát,

das

hier

eingeschleift

werden

soll,

muß

ein

Eingangs-

und

Ausgangssignal

von

1

Volt

haben,

um

den

Poweramp

richtig

anzusteuern.

Der

Poweramp-Eingang

hat

einen

internen

Schalter,

der

den

internen

Preamp

trennt.

HEADPHONE

OUT

(11)

Diese

Stereobuchse

leitet

das

Signal

an

beide

Seiten

eines

jeden

handelsüblichen

Stereokopfhórers.

Wenn

ein

Kopfhörer

an

den

Verstärker

angeschlossen

wird,

schaltet

sich

der

Lautsprecher

automatisch

ab.

MERKE:

Die

Kopfhörerbuchse

funktioniert

nicht

mit

Kopfhörern,

die

mit

einer

Mono-Klinkenbuchse

ausgestat-

tet

sind.
