Peerless-AV DS-MBZ942L-3X1 Manuale utente

12015-07-30 #:203-9505-3 (10-13-2015)

DS-MBZ942L-3X1 DS-MBZ947L-3X1

ENG

300 lb

(91 kg)

MAX 300 lb

(91 kg)

MAX

40" - 42"

(102 - 107 cm)

46" - 48"

(117 - 122 cm)

22015-07-30 #:203-9505-3 (10-13-2015)

This page intentionally left blank.

Página en blanco.

Cette page a été laissée en blanc intentionnellement.

Diese Seite wurde absichtlich freigelassen.

Deze pagina is met opzet blanco gelaten.

Pagina lasciata intenzionalmente vuota.

Tato strana je záměrněprázdná.

Táto strana je zámerne prázdna.

Esta página foi intencionalmente deixada em branco.

Bu sayfa özellikle boşbırakılmıştır.

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

32015-07-30 #:203-9505-3 (10-13-2015)

ENG - Before installing make sure the supporting surface will support the combined load of the equipment and

hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.

Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift

and position equipment. This product is intended for indoor use only. Use of this product outdoors could lead to

product failure or personal injury. Be careful not to pinch ﬁngers when operating the mount. For support please

call customer care at 1-800-865-2112.

WARNING

ENG To properly tighten screws: Tighten until screw

head makes contact, then tighten another 1/2

turn. Do not overtighten screws.

+1/2

7/16"

(11mm)

3/8"

(10mm)

Symbols

ENG

WARNING

ENG

Skip to step.

ENG

Screws must get at

least three full turns

and ﬁt snug.

ENG

Do not overtighten screws.

ENG

Tools Needed for Assembly.

ENG

Display center.

ENG

42015-07-30 #:203-9505-3 (10-13-2015)

C (3)

right adapter bracket

B (3)

left adapter bracket

Parts (Before beginning, make sure you have all parts shown below).

ENG

A (3)

wall plate

F (6)

M5 x 16mm G (6)

1/4-20 x 1/2" H (12)

M6 x 12mm

E (2)

large washer

D (2)

retaining collar

Parts List DS-MBZ942L-3X1

Part #

DS-MBZ947L-3X1

Part #Description Qty

Awall plate 3 146-1369 146-1372

Bleft adapter bracket 3 146-1328 146-1328

Cright adapter bracket 3 146-1327 146-1327

Dretaining collar 2 1800-375 1800-375

Elarge washer 2 540-9432 540-9432

FM5 x 16mm phillips screw 6 520-1189 520-1189

G1/4-20 x 1/2" phillips screw 6 510-9108 510-9108

HM6 x 12mm phillips screw 12 520-1128 520-1128

IM6 x 25mm phillips screw 12 520-1208 520-1208

JM8 x 12mm phillips screw 12 520-9571 520-9571

KM8 x 25mm phillips screw 12 520-1031 520-1031

L5/16" ﬂat washer 24 540-9406 540-9406

M1/4" spacer 24 600-1215 600-1215

N4mm allen wrench 1 560-9646 560-9646

Ocable tie 9 560-9711 560-9711

Pmain frame 2 146-1048 146-1048

Qmain post 2 146-1434 146-1434

Rcarriage bolt 8 520-1175 520-1175

Ssmall washer 8 540-9440 540-9440

Tnylock nut 8 530-9413 530-9413

Uhex head screw 32 520-1321 520-1321

V#10 x 1/2" phillips screw 4 520-1320 520-1320

WM5 x 10mm socket pin screw 2 520-1164 520-1164

Xsupport bracket 2 146-1053 146-1053

I (12)

M6 x 25mm

52015-07-30 #:203-9505-3 (10-13-2015)

O (9)

cable tie

N (1)

4mm allen wrench

P (2)

main frame

X (2)

support bracket

S (8)

small washer T (8)

nylock nut

R (8)

carriage bolt

W (2)

M5 x 10mm socket

pin screw

V (4)

#10 x 1/2" phillips

screw

U (32)

hex head screw

J (12)

M8 x 12mm K (12)

M8 x 25mm L (24)

5/16" ﬂat washer M (24)

1/4" spacer

Q (2)

main post

62015-07-30 #:203-9505-3 (10-13-2015)

T (4)

R (4)

S (4)

7/16"

(11mm)

72015-07-30 #:203-9505-3 (10-13-2015)

2-1

2-2

U (8)

X (2)

3/8"

(10mm)

82015-07-30 #:203-9505-3 (10-13-2015)

2-3

7/16"

(11mm)

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

Loosen, adjust, retighten

Aﬂoje, ajuste, vuelva a apretar

Desserrez, réglez, resserrez

Lösen, einstellen, erneut anziehen

Losdraaien, aanpassen, opnieuw aandraaien

Allentare, regolare, stringere di nuovo

Uvolnit, nastavit, znova přitáhnout

Uvoľniť, nastaviť, znova pritiahnuť

Desaperte ajuste, aperte novamente

Gevşetin, ayarlayın, tekrar sıkın

92015-07-30 #:203-9505-3 (10-13-2015)

3a-1 3b-1

Pole (MOD-P series)

Caño (serie MOD-P)

Tube (gamme de MOD-P)

Rohr (MOD-P Serie)

Buis (MOD-P serie)

Tubo (serie MOD-P)

Trubička (série MOD-P)

Rúrka (série MOD-P)

Tubo (série MOD-P)

Boru (MOD-P serisi)

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

Pole (EXT series)

Caño (serie EXT)

Tube (gamme de EXT)

Rohr (EXT Serie)

Buis (EXT serie)

Tubo (serie EXT)

Trubička (série EXT)

Rúrka (série EXT)

Tubo (série EXT)

Boru (EXT serisi)

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

3a-1

P (2)

Q (2)

Extension pole (sold separately)

Tubo de extensión (vendidos por separado)

Tube d'extension (vendu séparément)

Verlängerungsrohr (separat verkauft)

Verlengbuis (apart verkocht)

Tubo di prolunga (venduto a parte)

Prodlužovací trubice (prodává se samostatně)

Predlžovacia trubica (predáva sa samostatne)

Tubo de extensão (vendido em separado)

Uzatma borusu (ayrıca satılır)

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

10 2015-07-30 #:203-9505-3 (10-13-2015)

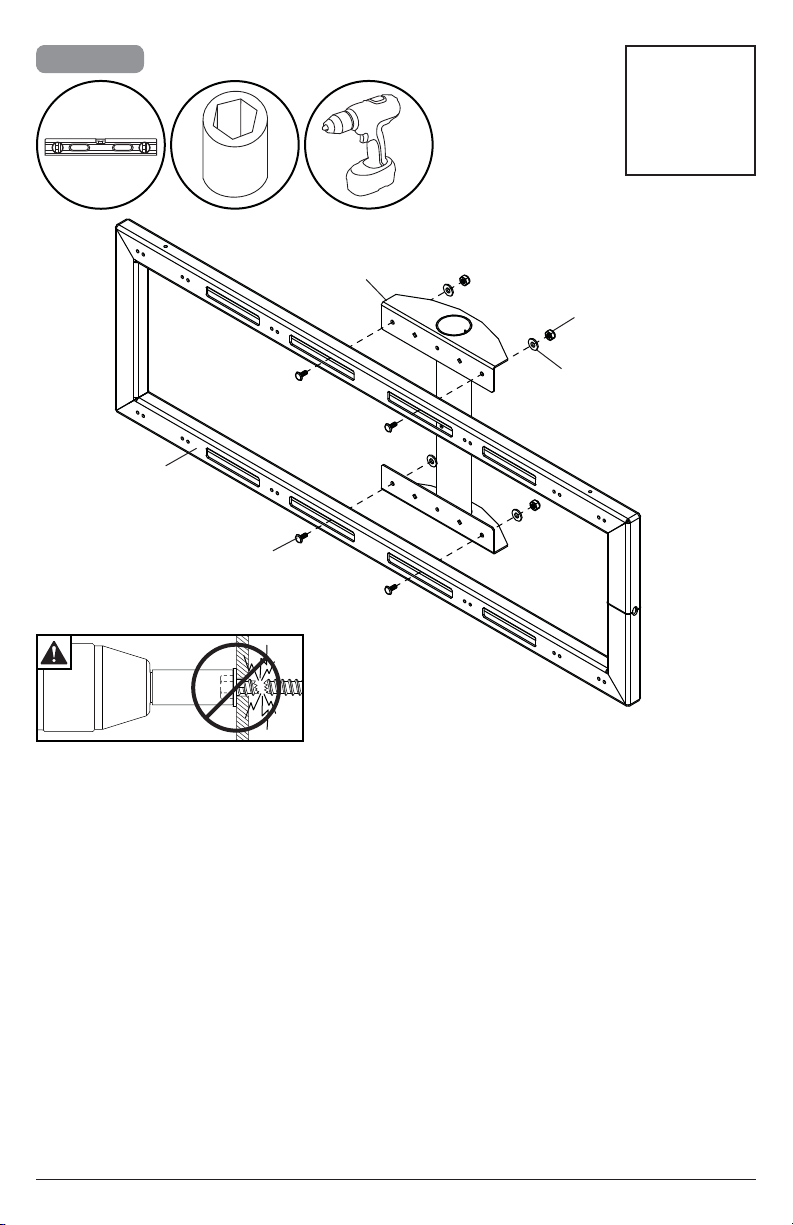

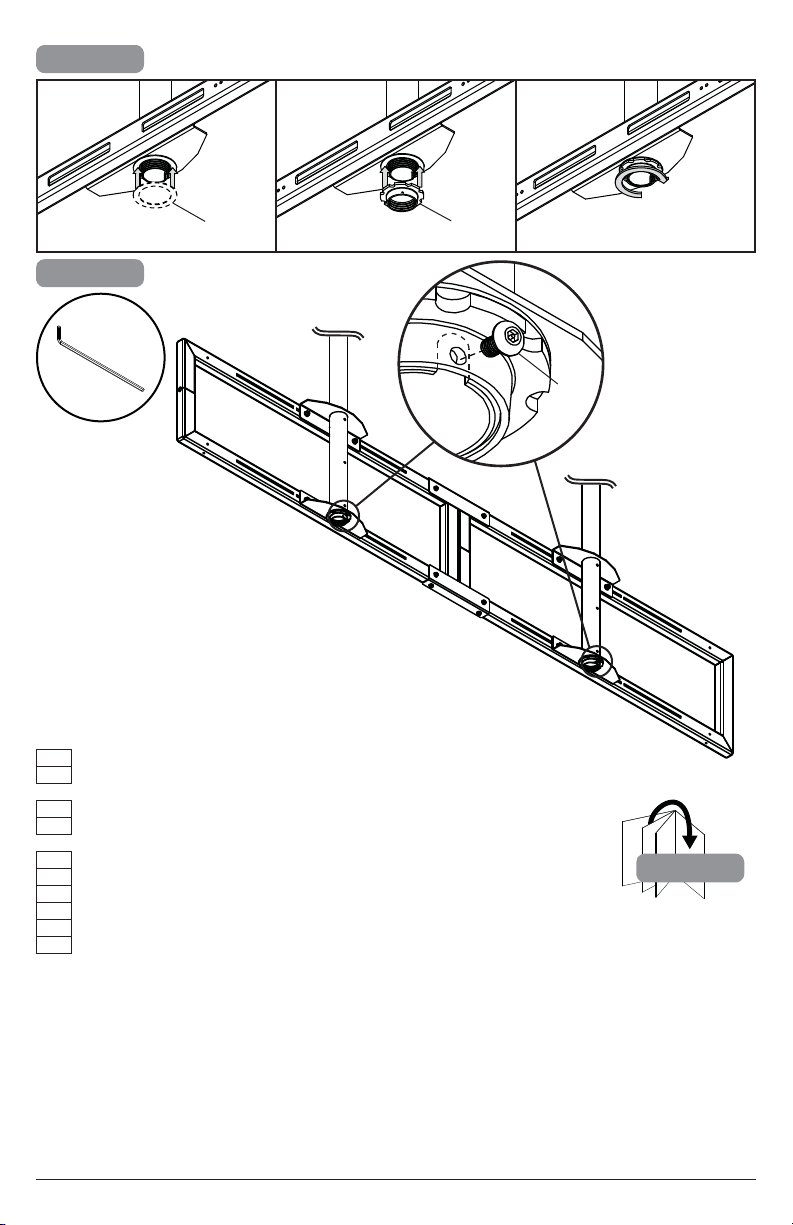

Align slot of extension column with one of holes in retaining collar.

Alinee la ranura de la columna de extensión con uno de los agujeros del collar de

retención.

Alignez la fente de la colonne d’extension sur un des trous du collier de serrage.

Richten Sie den Schlitz der Verlängerungssäule mit einem der Löcher im Federteller

aus.

Lijn de sleuf van de verlengkolom uit met een van de gaten in de borgring.

Allineare la fessura della colonna d’estensione con uno dei fori nel collare di fermo.

Vyrovnejte zářez prodlužovacího sloupku s jedním z otvorův přidržovací objímce.

Zarovnajte štrbinu predlžovacieho stĺpika s jedným z otvorov v pridržiavacej objímke.

Alinhe a ranhura da coluna de extensão com um dos furos no colar de retenção.

Ekleme sütunu yuvasını, destek bileziğindeki deliklerden biriyle hizalayın.

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

3a-3

3a-2
