• PEG PEREGO® vi ringrazia per aver preferito questo
prodotto. È da oltre 50 anni che PEG PEREGO porta
a spasso i bambini: appena nati con le sue famose
carrozzine e passeggini, poi con i fantastici veicoli
giocattolo a pedali e a batteria.
• Leggete attentamente questo manuale istruzioni
per familiarizzare con l’uso del modello e insegnare
al vostro bambino una guida corretta, sicura e
divertente. Conservare poi il manuale per ogni
futuro riferimento.
• I nostri giocattoli sono conformi ai requisiti di
sicurezza previsti dal Consiglio della EEC e dal“U.S.
Consumer Toy Safety Specification” e approvati dal
TÜV e dall’ I.I.S.G. Istituto Italiano Sicurezza
Giocattoli.
Peg Perego S.p.A. è certificata ISO
9001.
La certificazione offre ai clienti e ai
consumatori la garanzia di una
trasparenza e fiducia nel modo di
lavorare dell'impresa.
• Peg Perego potrà apportare in qualunque
momento modifiche ai modelli descritti in questa
pubblicazione, per ragioni di natura tecnica o
aziendale.
Anni 2-4
PEG PEREGO offre un servizio di assistenza post-
vendita, direttamente o tramite un network di centri
di assistenza autorizzati, per eventuali riparazioni o
sostituzioni e vendita di ricambi originali. Per
contattare i centri assistenza vedere sul retro della
copertina di questo manuale d’istruzioni.
Peg Perego è a disposizione dei suoi Consumatori
per soddisfare al meglio ogni loro esigenza. Per
questo, conoscere il parere dei ns.Clienti, è per noi
estremamente importante e prezioso. Le saremo
quindi molto grati se, dopo aver utilizzato un ns.
prodotto, vorrà compilare il QUESTIONARIO
SODDISFAZIONE CONSUMATORE che troverà in
Internet al seguente indirizzo:
“www.pegperego.com”
segnalando eventuali osservazioni o suggerimenti.
ATTENZIONE: LE OPERAZIONI DI MONTAGGIO
DEVONO ESSERE EFFETTUATE SOLO DA ADULTI.
PRESTARE ATTENZIONE A QUANDO SI ESTRAE IL
VEICOLO DALL'IMBALLO.
TUTTE LE VITI SI TROVANO IN UN SACCHETTO
ALL'INTERNO DELL'IMBALLO.
LA BATTERIA É GIA POSIZIONATA ALL’INTERNO DEL
VEICOLO.
MONTAGGIO

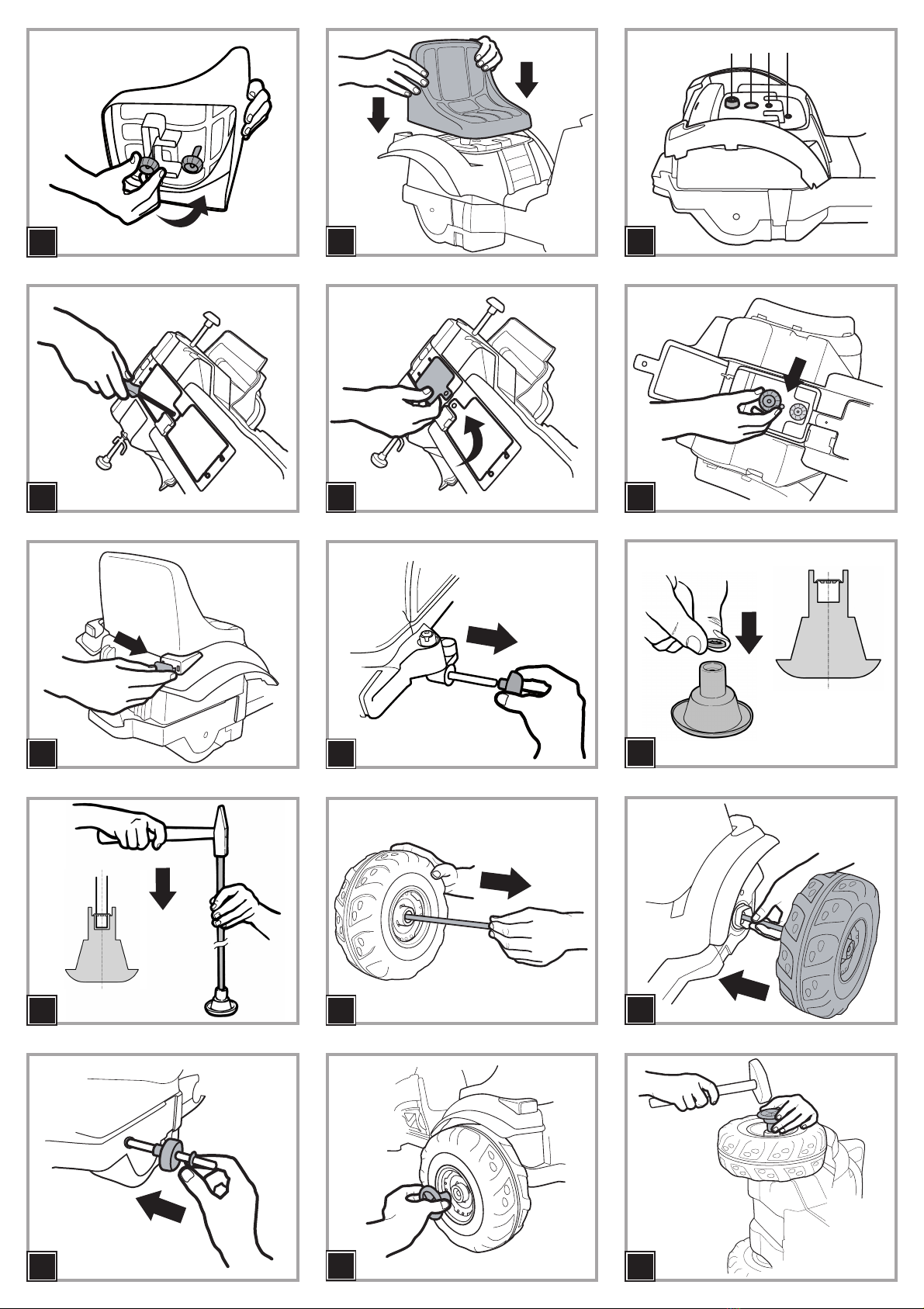

1 • Svitare i 2 pomoli che si trovano sotto il sedile.
2 • Posizionare il sedile come in figura.
3 • ATTENZIONE: il sedile é regolabile in 2 posizioni
secondo l’altezza del bambino (vedi figura).
Posizione 1: il sedile è più in alto e più arretrato;
posizione 2: il sedile è più in basso e più
avanzato.
4 • Ruotare il veicolo su un lato mantenendo in
posizione il sedile. Svitare lo sportello del vano-
telaio che si trova sul fondo del veicolo.
5 • Aprire lo sportello per accedere ai perni di
fissaggio del sedile.
6 • Avvitare i 2 pomoli di fissaggio del sedile come
in figura. Chiudere e riavvitare lo sportello.
7 • Montare a scatto i 2 vetrini dei fanali posteriori.
8 • Eliminare i 4 tappi di protezione dagli assali
delle ruote.
9 • Inserire una rondella autobloccante
nell’apposito attrezzo conico fornito.
ATTENZIONE: le linguette della rondella
autobloccante devono essere rivolte verso
l’interno dell’attrezzo (vedi particolare A).
10• Togliere i tappi di protezione dell’assale, se
presenti. Inserire l’assale picchiando con un
martello nell’apposito attrezzo fino in fondo;
rimuovere successivamente l’attrezzo.
11 • Inserire la ruota grande sinistra nell’assale
prestando attezione che il disegno del
battistrada risulti corretto come mostrato in
figura.
12 • Inserire il gruppo assemblato in precedenza
ITALIANO
SERVIZIO ASSISTENZA
nella parte posteriore sinistra dell’articolo (lato
motoriduttore).
13 • Infilare la bussola in dotazione e una rondella
dall’altra parte dell’assale (vedi figura) e
procedere all’inserimento della restante ruota
grande.
14 • Posizionare l’attrezzo conico in dotazione
sull’assale dalla parte della ruota già fissata.
Posizionare il veicolo su un lato tenendo la
ruota sinistra con l’attrezzo nella parte
sottostante. Fare attanzione che non si sposti
l’attrezzo.
15 • Inserire l’altro attrezzo conico fornito nella
ruota destra come mostrato in figura e
martellare.
16 • Inserire una rondella sul perno dell’avantreno
come mostrato in figura.
17 • Inserire una delle due ruote piccole facendo
attenzione al verso corretto del battistrada.
18 • Inserire una rondella autobloccante
nell’apposito attrezzo (vedi figura).
ATTENZIONE: le linguette della rondella
autobloccante devono essere rivolte verso
l'interno dell'attrezzo (vedi particolare A).
19 • Fissare la ruota come in figura,spingendo fino in
fondo la rondella autobloccante. Eseguire le
operazioni indicate per il fissaggio della restante
ruota anteriore.(figure 16-17-18-19).
20 • Applicare a pressione i 4 copriborchie alle ruote
del veicolo.
21 • Svitare lo sportello situato sul retro del modulo
elettronico, inserire due pile stilo da 1,5 V -non
fornite- nell’apposita sede, rispettando la giusta
polarità. Richiudere lo sportello avvitando.
22 • Agganciare il modulo elettronico inserendo le
due linguette nelle cave della scocca, come
mostrato in figura e fissarlo con la vite.
23 • Unire le due parti del volante.
24 • Posizionare il volante. Fissare il volante con la
rondella e la vite in dotazione.
25 • Posizionare a pressione il tappo volante
mostrato in figura.
26 • Posizionare l’impugnatura sui bracci della pala
inclinandola leggermente verso il basso per
posizionare correttamente i due perni
sull’impugnatura (vedere il dettaglio nella
figura successiva).
27 • I due perni sull’impugnatura devono essere
lasciati all’esterno dei ganci che sporgono dai
bracci della pala. La figura illustra uno dei due
perni in posizione errata (NO) e in posizione
corretta (OK).
28 • Inserire le linguette presenti nella parte
anteriore dell’impugnatura nelle aperture dei
bracci della pala.
29 • Bloccare l’impugnatura utilizzando le viti e i
dadi; inserire i dadi negli alloggiamenti
esagonali all’interno dei bracci della pala e le
viti attraverso i fori circolari, dall’esterno (la
figura illustra la parte inferiore dei bracci della
pala).
30 • Infine, per completare il fissaggio
dell'impugnatura, bloccare i dadi in posizione e
serrare le viti.
31 • Inserire l’asta della leva di comando della
benna nel foro presente sulla benna.
32 • Posizionare una grossa borchia nell’attrezzo
speciale (vedere dettaglio A).
33 • Bloccare l’asta inserendo completamente la
borchia (in caso di difficoltà, utilizzare un
martello).
34 • Montare a pressione i 2 fanali anteriori in
maniera corretta come mostrato nel particolare
in alto.
35 • Inserire a pressione le due bussole di supporto
della benna ai lati della mascherina come
mostra la figura. Attenzione, i pezzi sono
sagomati per seguire la linea della mascherina;
inserire il perno L a sinistra e il perno R a destra.
36 • Ribaltare il gruppo pala anteriore e inserire
dall’alto la mascherina (fare attenzione al verso
della mascherina.
37 • Con la mascherina in posizione, inserire le viti in
dotazione con le rispettivie rondelle e dadi.
(Vedi particolare A).
38 • Avvitare e fissare le viti con un cacciavite
aiutandosi con una pinza per tenere fermo il
bullone nella parte interna.
39 • Prendere il gruppo pala anteriore assemblato e
infilare i ganci superiori della mascherina
appena montata, negli appositi fori della parte
frontale del telaio.
40 • Ruotare ed abbassare la mascherina anteriore
per l’aggancio a scatto finale dei due denti
inferiori nelle rispettive cave del telaio.
41 • Collegare la spina della batteria alla spina
dell’impianto.
42 • Inserire il cofano facendo attenzione al corretto
inserimento dei ganci nelle rispettive sedi del
telaio e dei finti motori. vedi particolare A, B.
ISTRUZIONI DI MONTAGGIO
43 • Avvitare il cofano.
44 • Abbassare il gruppo pala anteriore fino al
bloccaggio con i due ganci esterni posti vicino
al volante.
45 • Inserire il pezzo riempitivo nell’estremità del
braccio (vedi operazione A). Utilizzando i 2
tappi di plastica nera, fissare la benna
posteriore più piccola al braccio (vedi
operazione B). Quindi, utilizzando vite e
cacciavite, fissare l’impugnatura di plastica nera
alla benna (vedi operazione C).
46 • Montare a scatto i due tappi posti sullo snodo
del braccio benna posteriore (vedi operazione
1). Successivamente inserirla nel foro posto
all’estremità posteriore del veicolo (vedi
operazione 2).
CARATTERISTICHE ED USO DEL VEICOLO
47 • MODULO ELETTRONICO:
Pulsante sinistro: luci intermittenti
Pulsante destro: Rombo motore
Si consiglia di girare la chiave in senso
antiorario al termine dell’utilizzo per evitare che
si scarichi la pila.
48• PEDALE ACCELERATORE/FRENO ELETTRICO:
sollevando il piede, il freno entrerà in funzione
automaticamente.
49 • Per scaricare la benna anteriore, abbassare la
leva.
50 • Per abbassare l’intera pala anteriore, spingere
avanti l’impugnatura.
51 • BENNA POSTERIORE: per azionare la benna
posteriore, afferrare l’impugnatura nera.
SOSTITUZIONE DELLA BATTERIA
52 • Abbassare il gruppo pala anteriore spingendo
in avanti l’impugnatura e svitare il cofano.
53 • Tirare verso di sè il cofano, sollevandolo
contemporaneamente con movimento
rotatorio ed estrarlo.
54 • Svitare le 2 viti del ferma-batteria.
55 • Scollegare le 2 spine ed estrarre la batteria in
dotazione.
56 • Inserire la batteria sostitutiva da 6V-8Ah
collegando le 2 spine.
57 • Riavvitare il fermabatteria capovolgendolo
come mostrato in figura. Procedere alla
chiusura del cofano come descritto in
precedenza (fig. 42) e fissare con la vite.
CARICA DELLA BATTERIA
ATTENZIONE: LA CARICA DELLE BATTERIE E
QUALSIASI INTERVENTO ALL'IMPIANTO ELETTRICO
DEVONO ESSERE EFFETTUATE DA ADULTI.
LA BATTERIA PUÓ ESSERE CARICATA ANCHE SENZA
RIMUOVERLA DAL GIOCO.
58 • Scollegare la spina A dell' impianto elettrico
dalla spina B della batteria premendo
lateralmente.
59 • Inserire la spina del caricabatterie ad una presa
domestica seguendo le sue istruzioni allegate.
Collegare la spina B con la spina C del
caricabatterie.
60 • A carica ultimata staccare il caricabatteria dalla
presa domestica, poi scollegare la spina C dalla
spina B.
61 • Inserire a fondo, fino allo scatto, la spina B nella
spina A.
Ad operazioni ultimate ricordarsi sempre di
chiudere e fissare il cofano.
Prima di utilizzare il veicolo per la prima volta,
caricare le batterie per 18 ore.Non osservare questa
procedura potrebbe causare danni irreversibili alla
batteria.
AVVERTENZE
La carica delle batterie deve essere effettuata e
supervisionata solo dagli adulti.
Non lasciare che i bambini giochino con le batterie.
CARICA DELLA BATTERIA
• Caricare la batteria seguendo le istruzioni allegate
al caricabatterie e comunque non superare le 24
ore.
• Caricare per tempo la batteria non appena il
veicolo perde velocità, eviterete danni.
• Se lasciate fermo il vostro veicolo per lungo
tempo, ricordatevi di caricare la batteria e di
tenerla scollegata dall'impianto; ripetete
l'operazione di ricarica almeno ogni tre mesi.
• La batteria non deve essere caricata capovolta.
• Non dimenticare le batterie in carica! Controllare
periodicamente.
• Usare solo il caricabatterie in dotazione e le
batterie originali PEG PEREGO.
• Non mischiare vecchie e nuove batterie.
MANUTENZIONE E SICUREZZA BATTERIE
