Peiying PY-TR1072 Manuale utente
DE
Instrukcja obsługi (25 - 35)
Manual de utilizare (36 - 46)
Owner’s manual (14 - 24)
Bedienungsanleitung (1 - 13)
EN
PL
RO
10.1" LCD overhead monitor with DVD
PY-TR1072
3
Bedienungsanleitung
DE
Achtung
Bitte lesen und beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung
und die auf dem Gerät angegeben. Bewahren Sie die Bedienungsanleitung auf für den späteren
Gebrauch.
Es gibt zwei Arten von Warnsymbole, wie folgt:
Dieses Symbol soll den Benutzer auf das Vorhandensein von gefährlichen
Spannungen innerhalb des Gehäuses aufmerksam machen die zu Strom-
schlag führen können.
Das Ausrufezeichen in einem gleichseitigen Dreieck soll die Aufmerksam-
keit auf das Vorhandensein wichtiger Betriebs- und Wartungsanweisungen
(Service) des Gerätes in der dem Produkt beigefügten Bedienungsanlei-
tung lenken.
WARNUNG
Gefahr! Dieses Gerät nur bedienen wenn das Fahrzeug in einer sicheren und
legalen Zone geparkt ist.
Versuchen Sie nicht dieses Produkt selbst zu reparieren. Wenden Sie sich an
einen Qualizierten Reparaturdienst oder den Kundendienst des Herstellers.
Seien Sie vorsichtig, nicht fallen lassen oder / Druck auf die Vorderseite des
Monitors ausüben. Wenn der Bildschirm Risse wegen des Missbrauchs bekommt,
wird Ihre Garantie ungültig!
Seien Sie vorsichtig den Zigarettenanzünder-Stecker nicht zu überladen durch das
Hinzufügen von mehr als einem Gerät zugleich.
Produktmontage nicht an Stellen, wo die Entfaltung des Airbags behindert wird
oder in einem Bereich, wo es die Fahrzeug-Kontrolle beeinträchtigen könnte.
Seien Sie auch vorsichtig und vermeiden die Produktmontage, wo es gefährlich
werden kann bei plötzlichen Stopps oder im Falle eines Unfalls.
Stellen Sie keine Flüssigkeiten in der Nähe des Monitors. Wenn Flüssigkeit auf das
Gerät verschüttet wurde, ziehen Sie auf die Straßenseite, schalten die Zündung
komplett aus und trocknen Sie das Produkt mit einem Handtuch. Betreiben Sie
das Gerät erst wieder wenn alle Flüssigkeiten entweder verdampft sind oder das
Gerät von einem qualizierten Techniker bei Ihrem örtlichen autorisierten Händler
überprüft wurde.
4
Bedienungsanleitung
DE
Verwenden Sie nur ein feuchtes Tuch zur Reinigung des Bildschirms und
verwenden Sie nur gereinigtes Wasser, alles überschüssige Wasser auswringen
vor dem Abwischen des Bildschirms. Verwenden Sie keine Reinigungsmittel oder
Chemikalien zur Reinigung des Bildschirms. In den meisten Fällen genügt ein
trockenes Tuch!
Qualitätsinstallationen werden am besten durch qualizierte Installateure
durchgeführt.
Berühren Sie nicht das Gerät, wenn es blitzt, da dies einen elektrischen Schlag
verursachen kann.
Verdecken Sie nicht die Heizungs- oder Lüftungsöffnungen, da dies einen Brand
oder Stromschlag verursachen kann.
Betrachten des Monitors über einen längeren Zeitraum ohne laufendem Motor
kann zum entladen der Fahrzeugbatterie führen, bis zu dem Punkt, wo der Motor
nicht mehr gestartet werden kann.
Dieses Produkt ist für den Betrieb in einem Fahrzeug mit 12 Volt DC und
negativer Masse ausgelegt. Es ist nicht geeignet für den Betrieb unter anderen
Bedingungen oder Spannungen.
Bringen Sie keine magnetischen Gegenstände wie Kreditkarten und andere
Karten mit Magnetstreifen in die Nähe des Monitors, da dies zu Schäden am
Gerät und / oder magnetischem Artikel führen kann.
Kontrollpunkt
1. Die Betriebstemperatur des Produkts ist auf -10°C ~ + 60°C. begrenzt. In Ihrem Fahrzeug
können im Sommer Temperaturen von bis zu 80°C erreicht werden.
2. Von Zeit zu Zeit, wenn Ihr Fahrzeug extrem heiß oder kalt ist, müssen Sie sich genügend Zeit
lassen damit Ihre Klimaanlage oder Heizung das Fahrzeug auf normale Betriebstemperaturen
kühlt oder erwärmt. Ihr Monitor wird auf seine normalen Funktionen zurückkehren, wenn diese
Betriebstemperatur erreicht wird.
3. Wenn eine DVD aus einer kalten Umgebung in einen warmen Raum gebracht wird, kann
Dampf auf der Oberäche entstehen, oder Wasser auf den Linsen erscheinen. Es wird die Disk-
Wiedergabe beeinträchtigen.
4. Optimale Bildqualität wird erreicht, wenn man sich direkt vor dem Monitor (+/-30 Grad) bendet.
5. Öffnen Sie keine Abdeckungen und reparieren Si nicht das Gerät. Überlassen Sie die Reparatur
qualiziertem Fachpersonal.
6. DVD-Player verwenden einen unsichtbaren Laserstrahl, der Strahlenschäden verursachen kann.
Achten Sie darauf, das Gerät richtig zu bedienen, wie angewiesen.
5
Bedienungsanleitung
DE
Name und Funktion der Bestandteile
Umgebungslicht
Kuppelleuchte
Fernbedienungssensor
Empfang der IR Signale von der
Fernbedienung zur Kontrolle aller
Funktionen des Monitors
Kabelloser Infrarotsender
Sie können den Ton über kabellose Infrarot-
Kopfhörer hören. (Kabellose IR Kopfhörer ist
optionales Zubehör)
Schneller
Rücklauf Menü Schneller
Vorlauf
Helligkeit
Ein/Aus
Schalter
Türauslöser
Bedienung
Kuppelleuchte
Auswurf/
Wiedergabe/Pause
6
Bedienungsanleitung
DE
Taste öffnen
Diskschacht
AV 2 EIN
Kartensteckplatz
HDMI Ein
USB Steckplatz
* USB Steckplatz & SD Kartenleser maximale Kapazität: 32GB
7
Bedienungsanleitung
DE
START
AUSWAHL
PBC
WINKEL
EIN/
AUSSCHALTER
UNTERTITLE
PROGRAMM
TFT MENÜ
EINSTELLEN
WIEDERGABE/
PAUSE
SCHNELLER
RÜCKLAUF
STOPP
VORHERIGE
ZAHLENTASTEN
MODUS
TFT-SW
RETURN FÜR
SPIELBENUTZUNG
TON AUS
USB/SD
L/R
NÄCHSTE
VOL-
SCHNELLER
VORLAUF
VOL+
ABWÄRTS
ZOOM
LINKS, ENTER,
RECHTS
DISPLAY
AUSWURF
AUFWÄRTS
TITEL
C
A
D
B
8
Bedienungsanleitung
DE
Montage
1. Schmale Metallplatte oben am Fahrzeug befestigen (die Seite mit den 4 Befestigungsknöpfen
sollte nach unten zeigen).
2. Monitor gemäß den 4 löchern auf der Monitor-Metallplatte und den 4 Befestigungsknöpfen auf
der vorher befestigten Metallplatte montieren.
öffnen
schliessen
9
Bedienungsanleitung
DE
Anschlussdiagram
Batterie+ (GELB)
Türauslöser- (SCHWARZ)
Türauslöser+ (BLAU)
FM Sendeant(SCHWARZ)
MASSE (SCHWARZ)
Batterie+ (ROT)
Audio (R1)-in
Audio (L1)-in
Video 1-in
Audio (R)-out
Audio (L)-out
Video-out
* Anschluss der Türauslöser-
Kabel
1. Gelbes Kabel an Positiv (+)
anschließen
2. Überprüfen Sie ob der
Türauslöser Ihres Fahrzeugs
ob positive "+" oder negative
"-". Ist.
3. Verbinden Sie das
Türauslöser-Kabel des
Fahrzeugs (positive "+"
oder negative "-") mit den
zugehörigen Anschlüssen des
Türauslösers am Gerät.
Modus Auswahl
• Funktion Ton Aus
Audio-Ton ausschalten.
1. Drücken Sie die Taste TON AUS an der Fernbedienung um den Ton auszuschalten.
2. Wenn der Ton ausgeschaltet ist, drücken Sie erneut die Taste TON AUS um den Ton wieder
herzustellen.
• Lautstärkekontrolle
Einstellen des Tons auf die gewünschte Lautstärke.
Einstellen der Lautstärke durch drücken der Tasten VOL+/- an der Fernbedienung.
• Auswahl des Funktionsmodus
Auswählen des gewünschten Funktionsmodus durch drücken der Taste MENÜ MODE an der
Fernbedienung. Modus ändert sich wie folgt.
DVD->HD IN->AV1->AV2
10
Bedienungsanleitung
DE

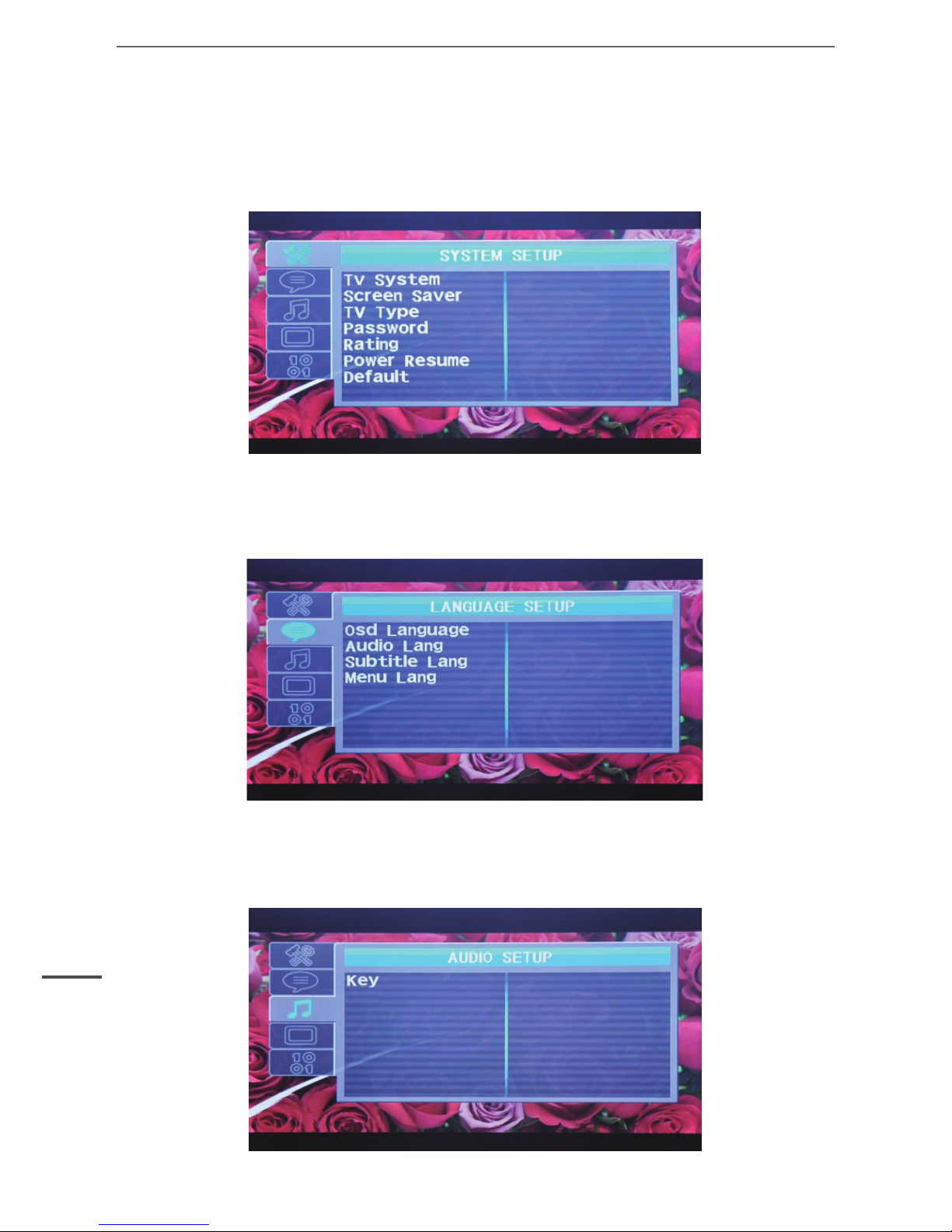

DVD Einstellung
Drücken Sie die Taste EINSTELLUNGEN an der Fernbedienung für das Einstellungsmenü.
1. Systemeinstellung
2. Spracheinstellung
3. Audioeinstellung
