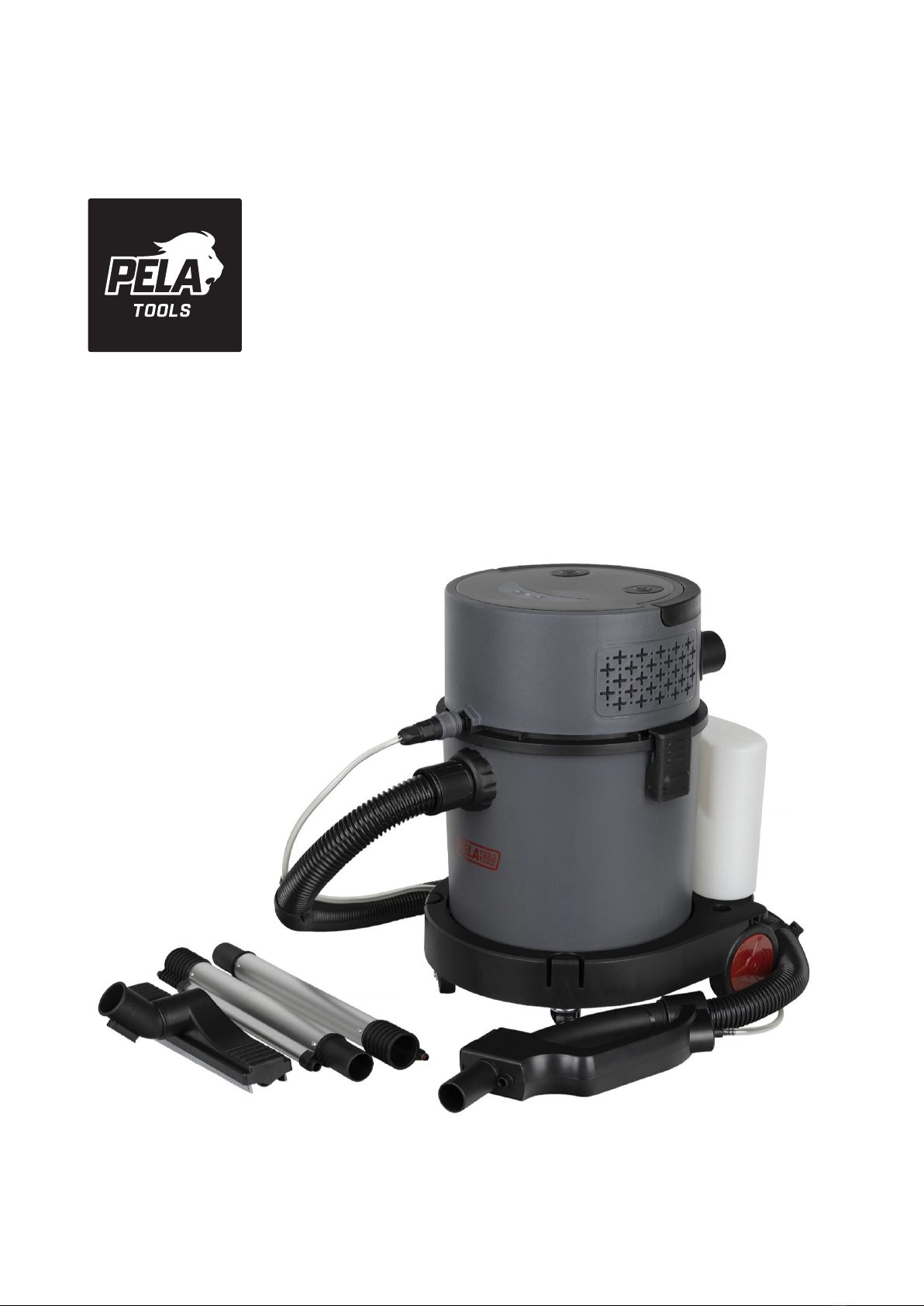

pela tools 533428 Manuale utente
Mattvätt
Carpet cleaner
Item No:
533428
Kontaktinformation
Verktygsboden Erlux AB
Källbäcksrydsgatan 1
SE-507 42 Borås
Telefon: 033-202650
Mejl: [email protected]
Miljöskydd/Skrotning
Återvinn oönskat material, släng
det inte bland hushållssoporna. Alla
maskiner, tillbehör och förpackningar
skall sorteras ochlämnas till
en återvinningscentral och där
kasseraspå ett miljövänligt sätt.
Säkerhetsföreskrifter
• För din säkerhet läs noggrant och förstå alla
instruktioner. Felaktig användning kan leda till
skada och olyckor.
• När du använder elektriska apparater måste du
följa grundläggande försiktighetsåtgärder.
• Produkten för endast användas av personer
som har god kunskap om den.
• Kontrollera att den elektriska spänningen är
korrekt före användning.
• Rikta inte munstycket direkt mot människor
eller djur när du använder denna produkt.
• Tillverkaren ansvarar inte för skador på grund
av felaktig användning.
• Andas inte in brandfarliga, giftiga vätskor,
såsom bensin, olja, syror etc för att undvika
farliga faror.
• Reparation ska endast göras av professionella
reparatörer.
• Förvara inte apparaten i för varma miljöer.
• Använd inte rengöringsmedel som innehåller
lösningsmedel.
• Denna produkt bör inte användas nära barn.
• Ej godkända reservdelar eller tillbehör från
tredje part kan vara farliga att använda och gör
garantin ogiltig.
• Använd inte produkten i ett fuktigt rum.
• Andas inte in het damm eller farliga partiklar.
• Slangen kan inte böjas för mycket, för att då
kan den gå sönder.
• Fyll inte rengöringsmedlet med för mycket
vatten. Om läckage uppstår, stäng av tvätten
och ta bort vattnet innan du fortsätter att
använda den.
Knapp för dammsugningsläge
Mattvättsläge
Topplock
Vattenpumpens kontakt
Uppsugning
Klämma
Behållare
Sockel
Svänghjul
Av/på knapp
Handtag
Knapp för tvätt
Luftuttag
Strömsladd
Vattenpumpens anslutning
Behållare för
rengöringsvätska
Hjul
Tillbehör
A. Dammsugare
B. Behållare för tvättmedel och anslutningsrör
C. Fjärrhandtagsslang
D. Förlängningsrör i aluminium
E. HEPA
Montering
F. Vattenabsorberande svamp
G. Munstycke för rengöring
H. Våt/torrt golvmunstycke
I. Vinklat munstycke
J. Mindre munstycke för rengöring
1. Se till att nätsladden är bortkopplad från
uttaget. (Figur 1)
2. Lossa klämmorna. (Fig 2)
3. Lyft upp munstyckena från behållaren. (Fig 3)
4. Ta ut alla tillbehör från behållaren. (Fig 4)
5. Placera munstycket på behållaren som redan
har en lterenhet och lås den på båda sidor
med hjälp av klämmorna. (Fig 5)
6. Anslut slangen till tvätten. (Fig 6)
7. Dra åt locket på tvättbehållaren samtidigt
som du sätter in anslutningsslangen vid
vattenpumpen på ovansidan. (Fig7)
8. Fäst det långa aluminium munstycket. (Fig 8)
9. Anslut rören enligt bilden. (Fig9)
10. Anslut det bästa munstycket för ändamålet och
börja använda mattvätten. (Fig10)
Koppla upp fjärrkontrollen
1. Se till att mattvätten är ansluten till
strömkällan. (Fig1)
2. Tryck på knappen och indikatorlampan på
panelen lyser. (Fig 2)
3. Tryck samtidigt på sugläges- och
rengöringslägesknappen på huvudpanelen,
indikatorn tänds (Fig3)
4. Tryck på en av knapparna på fjärrkontroll-
handtagets rengöringsläge eller
dammsugningsläge. Det gör att
indikatorlampan på huvudpanelen blinkar en
gång för att sedan återgå till normalt ljus och
installationen av fjärrkontrollens är klar. (Fig4).
Använd för dammsugning
1. Se till att nätsladden är bortkopplad från
uttaget (Fig1)
2. Lossa klämmorna. (Fig 2)
3. Lyft upp huvudenheten från behållaren. (Fig 3)
4. Installera dammsugarltret och tryck fast det
ordentligt på bottenytan. (Fig 4)
5. Placera munstycket på behållaren och stäng till
på båda sidor med hjälpa av klämmorna. (Fig 5)
6. Anslut dammsugarslangen till huvudenheten.
(Fig 6)
7. Anslut slangen till röret. (Fig 7).
8. Använd förlängningsröret vid behov. (Fig 8)
9. Anslut önskat munstycke till aluminiumröret
(Fig 9)
10. Sätt i nätsladden i eluttaget. (Fig 10)
11. Tryck på strömbrytaren och indikatorlampan
påpanelen tänds. (Fig 11)
12. Tryck på dammsugningsknappen på
huvudpanelen eller fjärrkontrollhandtaget.
Sedan börjar den dammsuga. (Fig 12)
Töm dammsugaren så här
1. Dammbehållaren är full. (Fig 1)
2. Tryck på strömbrytaren och
indikatorlampan släcks. (Fig 2)
3. Dra ur nätsladden. (Fig3)
4. Lossa klämmorna. (Fig 4)
5. Lyft upp enheten från dammbehållaren.
(Fig 5)
6. Häll ut dammet. (Fig 6)
Använd som våtdammsugare
1. Se till att nätsladden är bortkopplad från
strömförsörjningen. (Fig 1)
2. Montera ltret. (Fig2)
3. Placera huvudenheten på behållaren och lås
den med båda sidor med klämmorna. (Fig 3)
4. Installera önskade munstycken på
slangenheten. (Fig 4)
5. Sätt i nätsladden. (Fig 5)
6. Tryck på strömbrytaren. Indikatorlampan och
panelen tänds. (Fig 5)
7. Tryck på uppsugningsfunktionen på
huvudpanelen eller fjärrkontrollhandtaget, så
börjar maskinen att arbeta. Välj hög eller låg
nivå. (Fig 6-7)
8. Uppsugningsfunktionen fungerar inte när
vatten- och rengöringsfunktionen används på
högsta nivå. (Fig 8)
9. Stäng av mattvätten och koppla sedan ur
nätsladden från uttaget. (Fig 9)
10. Häll ut det smutsiga vattnet. (Fig 10).
11. För att säkerställa bästa resultat, ta bort ltret
och rengör den regelbundet. (Fig 10)
12. Tvätta det smutsiga ltret med vatten och
montera tillbaka den för framtida användning.
(Fig 12)

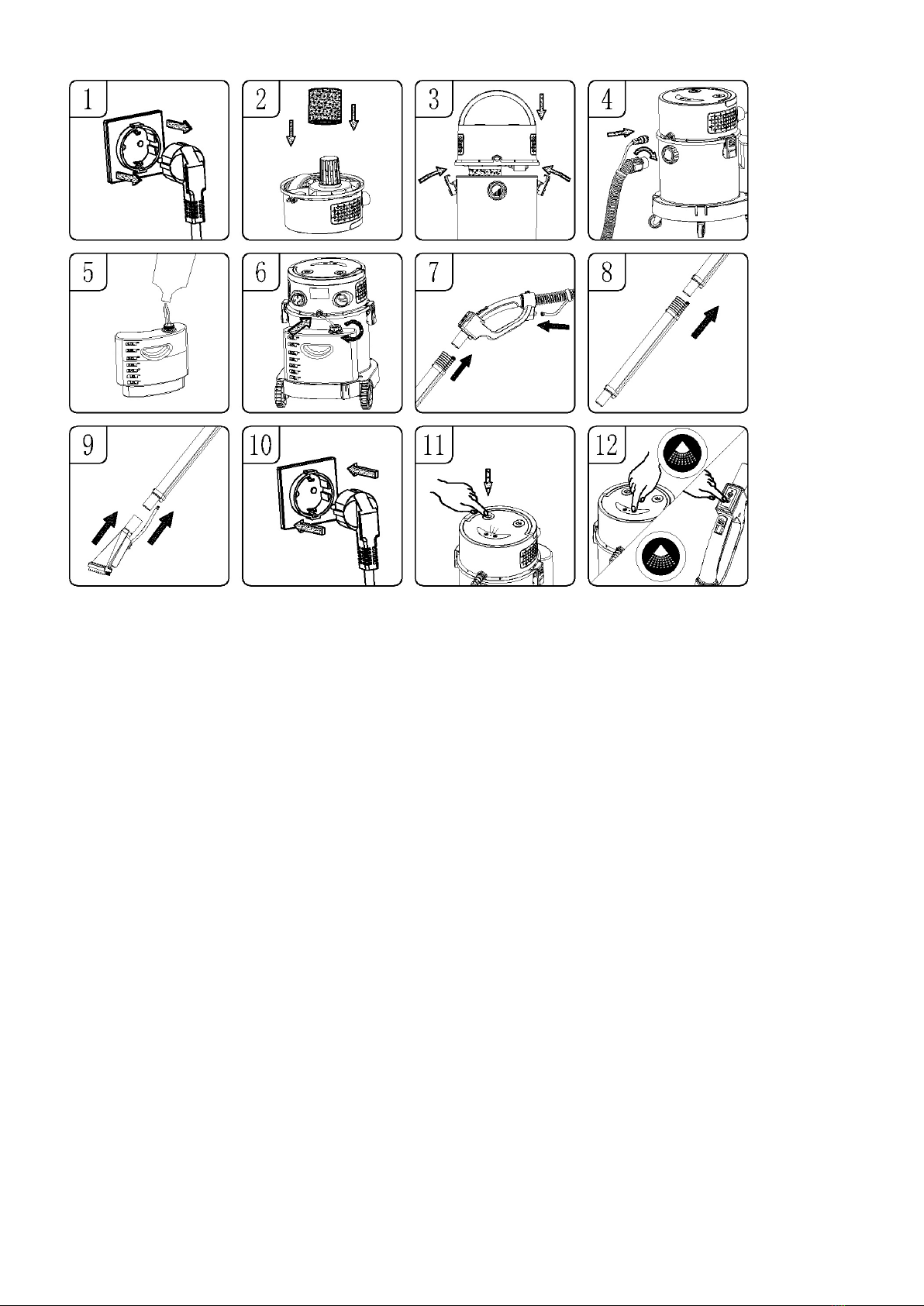

Använd som mattvätt
1. Se till att nätsladden är bortkopplad från
strömförsörjningen. (Fig 1)
2. Montera ltret. (Fig2)
3. Placera huvudenheten på behållaren och lås
den med båda sidor med klämmorna. (Fig 3)
4. Anslut slangen. (Fig 4)
5. Fyll behållaren på sidan med rengöringsmedel
och vatten. Placera sedan tillbaka på enheten.
6. Anslut slangen till behållaren med
rengöringsmedel via behållarens lock, se
tillattden sitter fast ordentligt. (Fig 6)
7. Koppla ihop alla delar enligt bilden. (Fig 7).
8. Använd det extra aluminiumröret om det
behövs. (Fig 8)
9. Anslut munstycket med aluminiumröret. (Fig 9)
10. Sätt i nätsladden. (Fig 10)
11. Tryck på strömbrytaren och indikatorlampan
och panelen tänds. (Fig 11)
12. Tryck på knappen för rengöringsläge på toppen
av behållaren eller på fjärrkontrollhandtaget.
Sprinklerhuvudet på munstycket börjar
spruta vatten. Om du trycker på knappen
för dammsugning igen kommer maskinen
att spruta vatten och absorbera det
smutsiga vattnet. Efter användning, tryck på
huvudströmbrytaren för att stänga av, dra
sedan ur kontakten, töm det smutsiga vattnet
och rengör behållaren. (Fig 12)
Användning av blåsfunktionen
1. Se till att nätsladden är bortkopplad från
strömförsörjningen. (Fig 1)
2. Skruva loss slangenheten från anslutningen
genom att vrida åt vänster. (Fig 2)
3. Montera slangen vid luftutloppet på baksidan
av enheten och dra åt den. (Fig 3)
4. Sätt i nätsladden. (Fig 4)
5. Tryck på ON. (Fig 5)
6. Börja använda. (Fig 6)
Varning: Använd munskydd om damm uppstår som
är farligt att andas in.
Rengör filtret
1. Kontrollera rengöringsltret regelbundet för att
bibehålla prestanda.
2. Om uppsugningsfunktionen blivit sämre kan ltret
behöva rengöras oftare.
3. Tvätta vattenltret med kallt eller varmt vatten.
(Fig1Fig 2)
4. Förvara de rengjorda delarna på en bra plats där
de kan torka ordentligt innan de monteras tillbaka i
enheten.
Placera inte ltret i en diskmaskin, tvättmaskin, ugn,
mikrovågsugn eller under öppen låga. (Fig 3)
Användning av tillbehör
1. Rulla ut elsladden enligt anvisning på bilden.
2. Placera munstyckena på sidan av mattvätten
enligt bilden när de inte används.

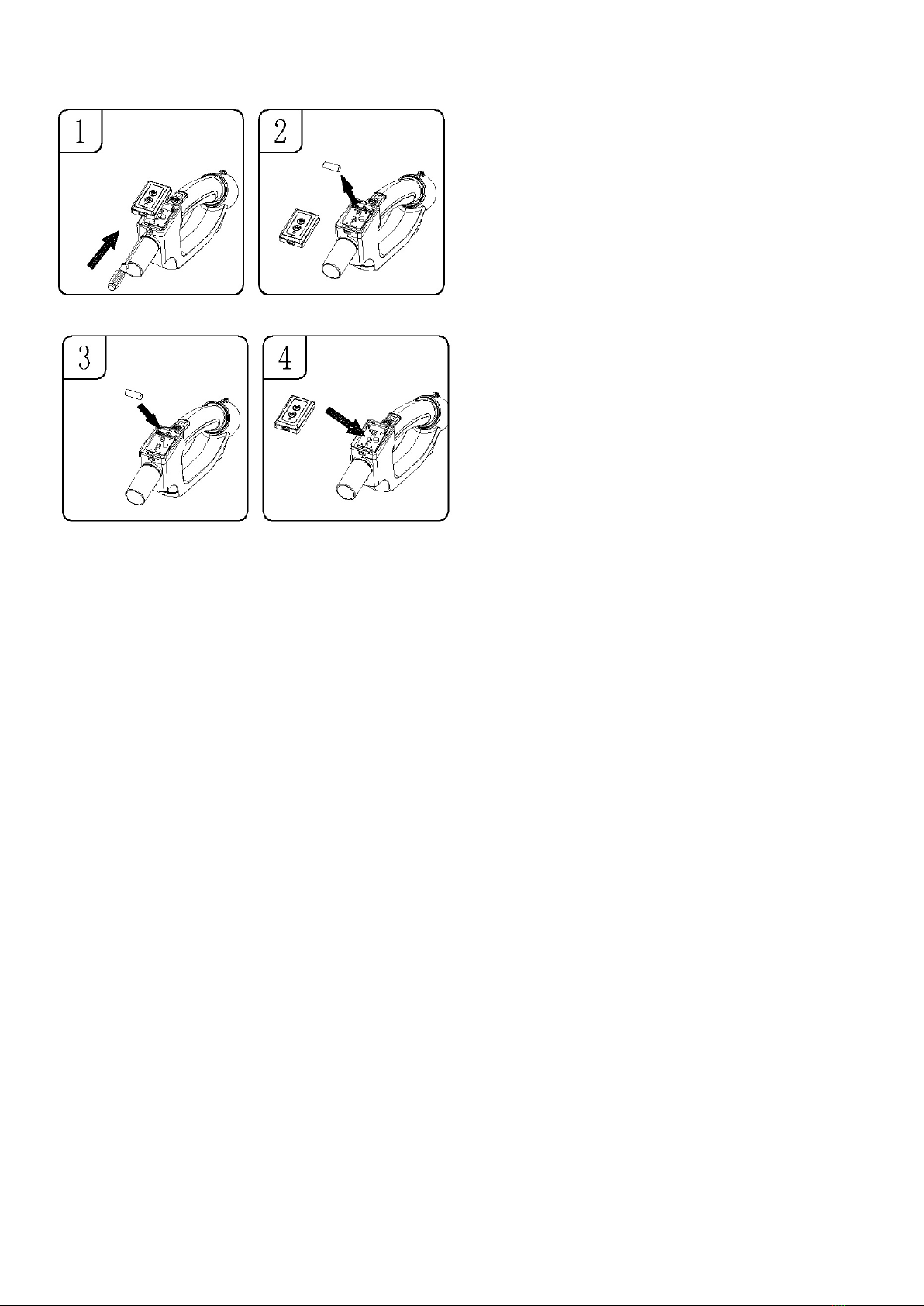

Byt ut batteriet i fjärrkontrollhandtaget
1. Batterilocket kan öppnas genom att trycka på
framsidan av batterilådan med en skruvmejsel.
(Fig 1 )
2. Ta ut de gamla batterierna från batteripaketet.
(Fig 2)
3. Byt ut mot ett nytt 23A 12V alkaliskt batteri.
(Fig 3)
4. Placera tillbaka fjärrkontrollen på handtaget.
(Fig4)
VARNING: Använd endast 23A 12V alkaliskt
batteri andra batterier kan leda till olyckor och
att enheten inte fungerar.
Underhåll
1. Efter rengöring av tunnor, lter och tillbehör,
kontrollera för eventuella läckor. Rengör ltret
efter varje användning och använd inte ett vått
lter.
2. Kontrollera att kontakten inte är skadad.
3. Håll maskinen torr.
4. Om ltret är täckt med damm, tvätta det
med kallt vatten och använd vid behov
rengöringsmedel.
5. Låt inte maskinen arbeta under en längre tid.
Låt den vila efter 2 timmar för att få ut bästa
möjliga resultat av mattvätten.
6. Om du upptäcker onormala vibrationer, ljud
eller lukt måste mattvätten omedelbart stängas
av och repareras.
Felsökning
Varning! För att minska risken för elektriska stötar, dra ur kontakten före felsökning.
Problem Orsak Lösning
Mattvätten fungerar inte.
1) Ingen strömförsörjning.
2) Defekt nätsladd.
3) Behållaren är full.
1) Kontrollera
strömförsörjningen– sladd,
brotteller säkringar.
2) Koppla ur och kontrollera
nätsladden. Om den är skadad,
låten reparatör laga den.
3) Töm behållare.
Damm kommer ut från
motorn.
Inget lter är installerat, ltret är
inte installerat på plats eller ltret
är skadat.
Installera om och kontrollera om
ltret är installerat på plats. Byt
ut det nya ltret om någon skada
upptäcks.
Minskad effektivitet
och motor-/
hastighetsvibrationer.
Det nns en blockering i
munstycket, slangen eller
behållarens inlopp. Eller så är
damm ltret blockerat av nt
damm.
Kontrollera munstycket, slangen
och behållarens inlopp för
blockering. Ta ut ltret och rengör
det. Eller installera ett nytt lter.
Den sprutar inte ut
rengöringsvätska.
1)Rengöringsläget är inte valt.
2) Du har förbrukat
rengöringsvätskan i behållaren.
3) Anslutningsslangen är inte
korrekt installerad.
1) Tryck på ljuslägesknappen
på panelen eller f
järrkontrollhandtaget.
2) Fyll på med rengöringsvätska.
3) Kontrollera om
vattenrörsanslutningen är korrekt
på plats och kontrollera om
vattenledningen har några knutar.
Fjärrkontrollshandtaget
fungerar inte.
1) Batteriet i fjärrkontrollhandta-
get har tagit slut.
2) Anslutningen mellan
fjärrkontrollhandtaget och
dammsugaren är installerad rätt.
1) Byt ut batteriet i
fjärrkontrollhandtaget.
2) Läs om hur du korrekt
installerar och använder
fjärrkontrollen i en tidigare del av
denna manualen.
