Perlesmith PSTVS05 Manuale utente
Installation Instruction
English ------------------------------ 01-05
Deutsch ------------------------------ 06-10
Français ------------------------------ 11-15
Español ------------------------------ 16-20
Italiano ------------------------------ 21-25
V2.0
PSTVS05
Thank you for choosing our product! We strive to provide the best quality
and services for our customers. Would you kindly share your experience
on Amazon if you are satisfied? Should you have any issues, please don't
hesitate to contact us.
Telephone：800-5566-806 Mon-Fri 10am - 6pm (PST) (USA) (CAN)
Email：[email protected] (US/CA/DE/UK/FR/IT/ES/JP/AU)

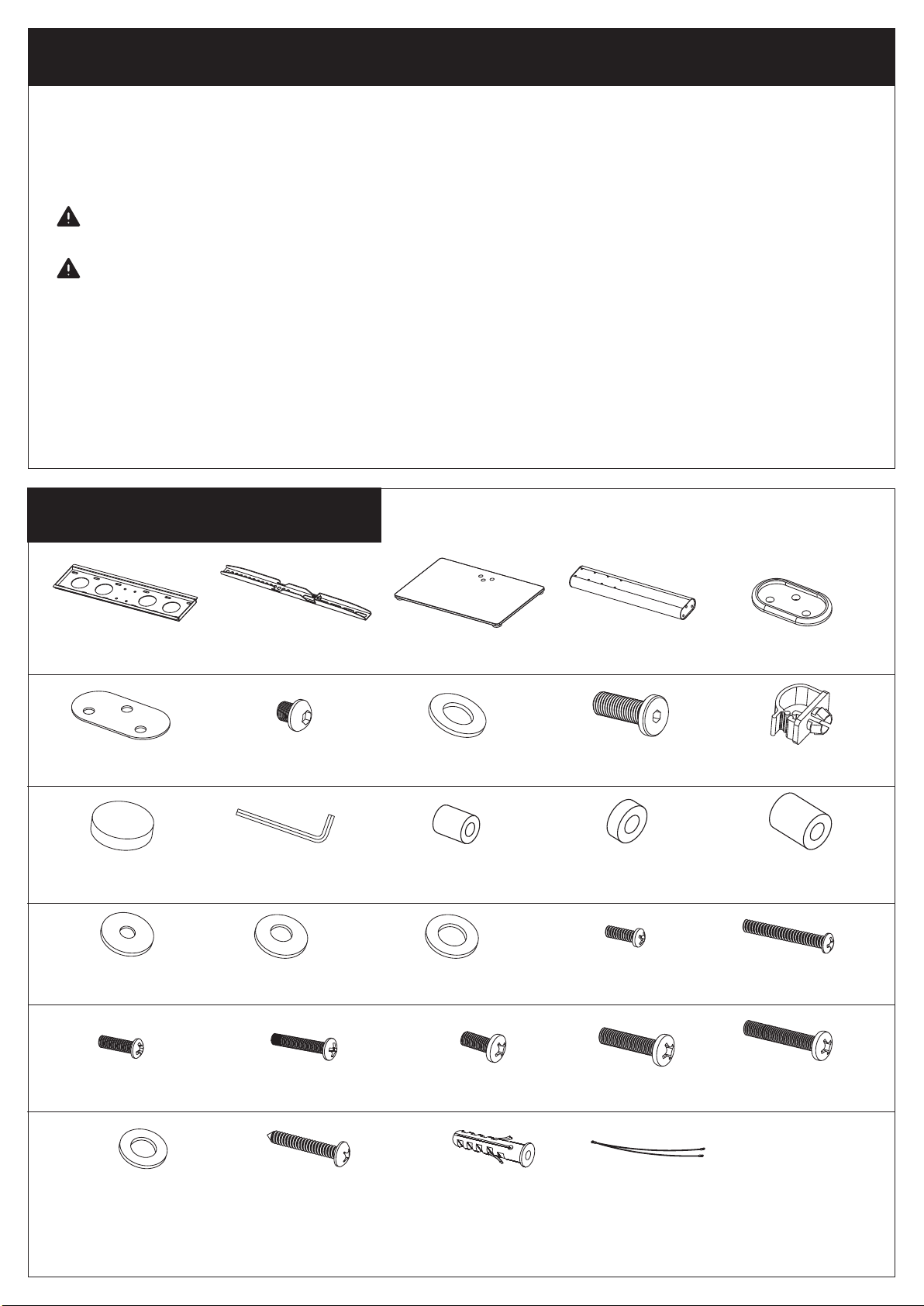

Supplied Parts List
M8x40mm
Concrete Anchor
Z (x1)
M6x45mm
Lag Bolt
Y (x1)
LagBoltWasher
X (x1)
Tempered Glass
(x1)
M4x12 Bolt
G (x4)
M8x20 Bolt
L (x4)
20mm M6/M8 Spacer
C (x4)
Rubber Pad
(x4)
M6x10 Bolt
(x4)
SecuityWire
(x1)
Support Pillar
(x1)
M4x30 Bolt
H (x4)
M8x35 Bolt
M (x4)
M4Washer
D (x4)
Allen Key
(x1)
MetalWasher
(x4)
M6x20 Bolt
J (x4) M8x45 Bolt
N (x4)
M6Washer
E (x4)
M4 Spacer
A (x4)
TV Plate
(x1)
M8x22 Bolt
(x3)
Plastic Socket
(x1)
M6x35 Bolt
K (x4)
M8Washer
F (x4)
5mm M6/M8 Spacer
B (x8)
Monitor Bracket
(x2)
Wire Clip
(x2)
Metal Pad
(x1)
1
Note:The mounting components and hardware supplied in this package are not designed for
installations to walls with steel studs or to cinder block walls. If the hardware you need for your
installation is not included, please consult your local hardware store for proper mounting hard-
ware for the application.
If you don't understand these directions or have any doubts about the safety of the
installation.
Install and operate this device with care. Please read this instruction before beginning the
installation, and carefully follow all instructions contained herein. Use proper safety equipment
during installation.
Do not use this product for any purpose or in any conguration not explicitly specied in this
instruction. We hereby disclaim any and all liability for injury or damage arising from incorrect
assembly, incorrect mounting, or incorrect use of this product.
If you are uncertain about the nature of your wall, consult a qualied installation contractor.
Please call a qualied installation contractor for help if you:
IMPORTANT SAFETY INFORMATION
2

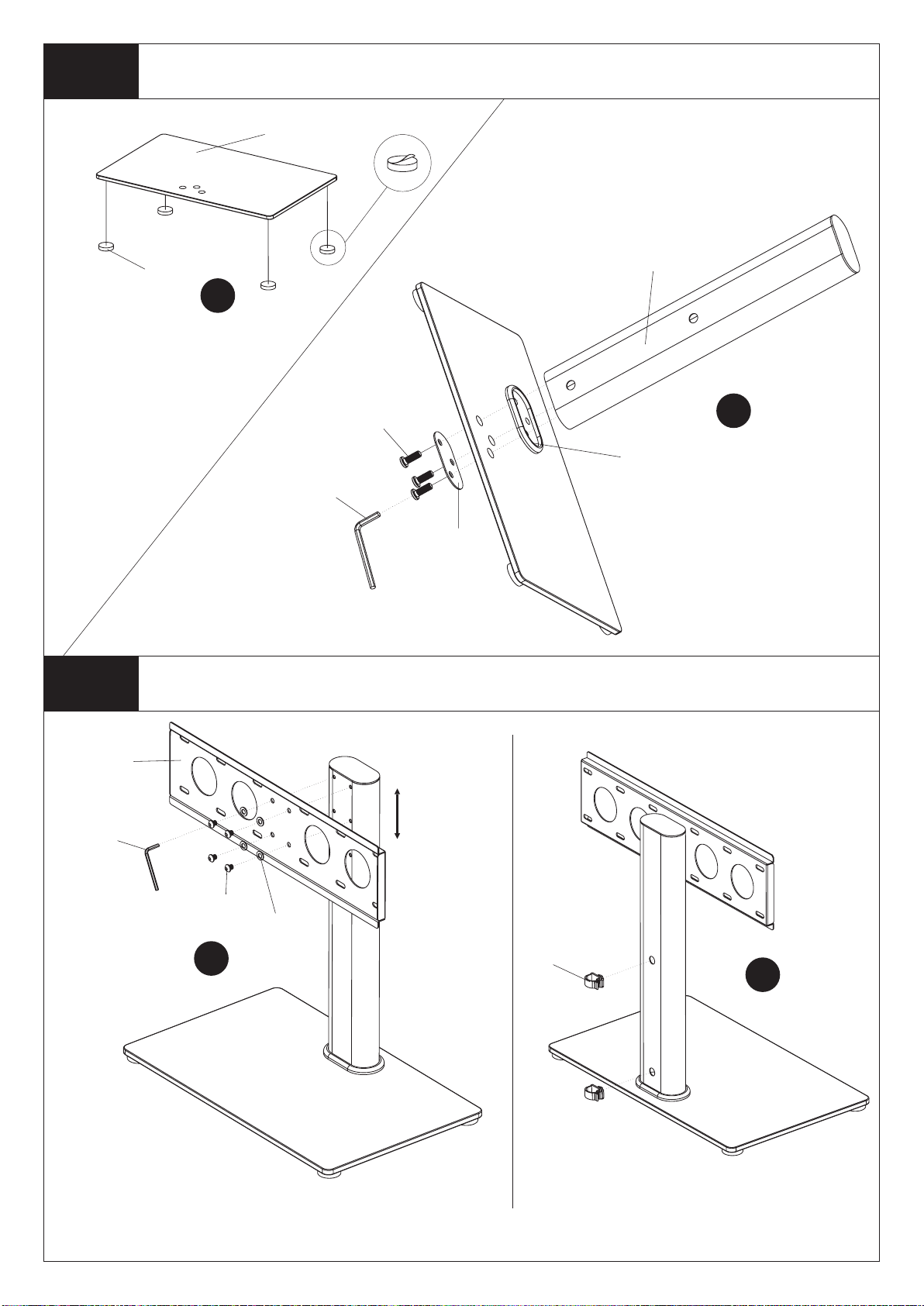

Connecting the Support Pillar toTempered Glass
Step 1
Connecting theTV Plate to Support Pillar
Step 2
Tempered Glass
Rubber Foot Support Pillar
Plastic Socket
M8x22 Bolt
Metal Pad
TV Plate
Allen Key
Allen Key
M6x10 Bolt
MetalWasher
Wire Clip
1.1
1.2
2.1 2.2
Height
Adjustable
3
Mounting yourTV to the Brackets
Step 3
AttachingTV toTV Plate and Managing theWires
Step 4
4.1 4.2
Safety Bolt
3.1 G/H/J/K/L/M/N 3.2 A/B/C (Optional)
3.3
A,B,C
(if necessary)
G to N
D to F
Monitor Bracket
1
2
4
5.1 5.2
5.3 5.4
1.77in(45mm)
0.15in(3.8mm)
Wall

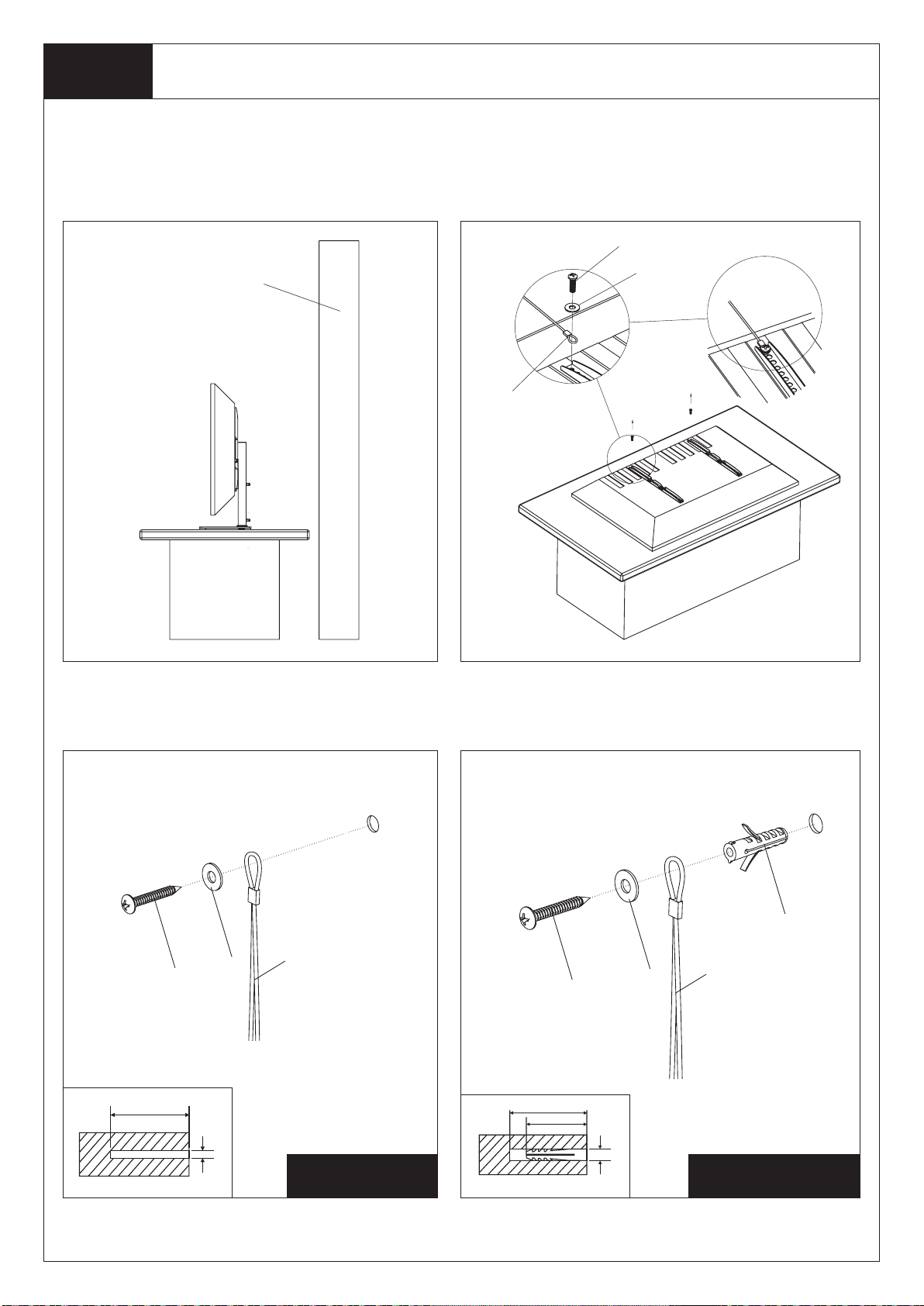

Attaching the Security SteelWire to theTV
Step 5
If your TV is located nearby the wall as the 5.1, then a steel wire can be attached for additional security.
Using screw (G to N) through washer (D to F), the end of security wire, bracket hole and TV VESA hole in
sequence. By tightening the screw, the security wire is attached to the TV.
Attaching the other end of the security wire to the wall. Installation on dierent types of walls shown in
5.3, 5.4 and 5.5.
Wood Stud Wall Concrete & Brick Wall
YXYX
Z
Secuity Wire Secuity Wire
1.57in(40mm)
1.77in(45mm)
0.31in(8mm)
G to N
D to F
Security wire
5
5.5
Now yourTV is standing steadfastly and securely！
Step 5
Thank you for choosing our products.
Now enjoy your TV with PERLESMITH TV stand!
6
Lieferumfang
M8x40mm
Betonanker
M6x45 mm
Lag Bolzen
Lag Bolzen
Unterlegscheibe
Gehärtetes Glas
M4x12 Schrauben
M8x20 Schrauben
20mm M6/M8
Abstandshalter
Gummifuß
M6x10 Schrauben
Sicherheitsdraht
Stützspalte
M4x30 Schrauben
M8x35 Schrauben
M4 Unterlegscheibe
Inbusschlüssel
Metall Unterlegscheibe
M6x20 Schrauben M8x45 Schrauben
M6 Unterlegscheibe
M4 Abstandshalter
TV Platte
M8x22 Schrauben
Kunststobuchse
M6x35 Schranben
M8 Unterlegscheibe
5mm M6/M8
Abstandshalter
Monitor Halterung
Draht-Klemme
Metall Pad
Hinweis: Die in diesem Paket enthaltenen Befestigungskomponenten und -hardware sind
nicht für die Installation anWänden mit Stahlbolzen oder an Betonsteinwände.Wenn die für Ihre
Installation benötigte Hardware fehlen, wenden Sie sich bitte an Ihren örtlichen Baumarkt.
Wenn Sie diese Anweisungen nicht verstehen oder irgendwelche Zweifel an der Sicherheit
der Installation haben.
Installieren und bedienen Sie dieses Gerät sorgfältig. Bitte lesen Sie diese Anleitung vor der
Installation sorgfältig durch. Benutzen geeignete Sicherheitsausrüstung während der Installation.
Verwenden Sie dieses Produkt nicht für irgendeinen Zweck oder in einer Konguration, die nicht
ausdrücklich in dieser Anleitung angegeben ist. Wir lehnen jegliche Haftung für Verletzungen
oder Schäden ab, aufgrund von falscher Montage oder falscherVerwendung dieses Produkts.
Wenn Sie sich hinsichtlich der Beschaenheit IhrerWand unsicher sind.
Bitte wenden Sie sich an einen qualiziertenTechniker, falls Sie:
WICHTIGE SICHERHEITSHINWEISE
7
Stützspalte mit Gehärtetem Glas verbinden
Schritt 1
Anschließen derTV-Platte an die Stützspalte
Schritt 2
Gehärtetes Glas
Gummifuß Stützspalte
Kunststobuchse
M8x22 Bolzen
Metall Pad
TV Platte
Inbusschlüssel
Inbusschlüssel
M6x10 Bolzen
Metall
Unterlegscheibe Draht Klemme
1.1
1.2
2.1 2.2
Höhe
Einstellung
8
Montieren der Monitorhalterungen an einem Fernsehgerät
Schritt 3
Anschließen des Fernsehgeräts an dieTV-Platte und der Kabel verwalten
Schritt 4
4.1 4.2
Sicherheitsschraube
3.1 G/H/J/K/L/M/N 3.2 A/B/C (Wahl)
3.3
A,B,C
(Falls benötigt)
G zu N
D zu F
Monitor Halterung
1
2
9
5.1 5.2
5.3 5.4
45mm
3.8mm
Anbringen des Sicherheitsseiles an den Fernseher
Schritt 5
Wand
Wenn sich Ihr Fernseher in der Nähe der Wand wie der 5.1 bendet, kann ein Stahldraht für zusätzliche
Sicherheit angebracht werden.
Befestigen Sie die beiden Enden des Sicherheitsdrahtes an den oberen zwei Löchern auf der Rückseite
des Fernsehers, siehe 5.2.
BefestigenSiedasandereEndedesSicherheitsdrahtsentsprechendIhremWandtypanderWand(siehe
5.3.5.4 und 5.5).
Holzbalken Wand Beton & Ziegelwand
YXYX
Z
Sicherheitsdraht Sicherheitsdraht
40mm
45mm
8mm
G zu N
D zu F
Sicherheitsdraht
