Philips Dynalite DLE1210GL Manuale utente

www.lighting.philips.com/dynalite

Leading Edge

Dimmer Controller

Installation Instructions

Instructions d’installation

Installationsanweisungen

Instrucciones de instalación

Istruzioni per l’installazione

Installatie-instructies

インストール手順

安装指示

RJ12

X 4

176 mm (6.92 in)

255 mm (10.03 in)

600 mm (23.62 in)

221 mm (8.70 in)

620 mm (24.40 in)

200 mm

(7.87 in)

200 mm

(7.87 in)

200 mm

(7.87 in)

200 mm

(7.87 in)

30 mm

(1.18 in)

30 mm

(1.18 in)

DLE1210GL

40° C (104° F)

0° C (32° F)

≤

90%

IEC Pollution Degree II

Devices must be installed by a

qualied electrician in accordance with

all national and local electrical and

construction codes and regulations.

Les appareils doivent être installés par un

électricien diplômé conformément à tous les

codes et réglementations électriques et de

construction nationaux et locaux.

Die Geräte sind von einem qualizierten Elektriker

in Übereinstimmung mit allen geltenden

Vorschriften zu installieren.

Los dispositivos deben ser instalados por un

electricista calicado y cumpliendo todas las

normas y regulaciones, tanto nacionales como

locales, sobre instalaciones eléctricas y obras.

I dispositivi devono essere installati da un

elettricista qualicato in conformità con le norme

locali e nazionali vigenti in materia di costruzioni

edilizie e installazione di impianti elettrici.

De apparaten moeten worden aangebracht

door een gekwaliceerde elektricien en in

overeenstemming met alle nationale en

plaatselijke elektriciteits- en bouwvoorschriften.

装置を取り付ける際は、資格のある電気技師に依頼し、

国および地域の電気および建設に関するすべての法令に

従ってください。

根据国家/地区及当地的电气与建筑规范和法规，该设

备必须由有资质的电工进行安装。

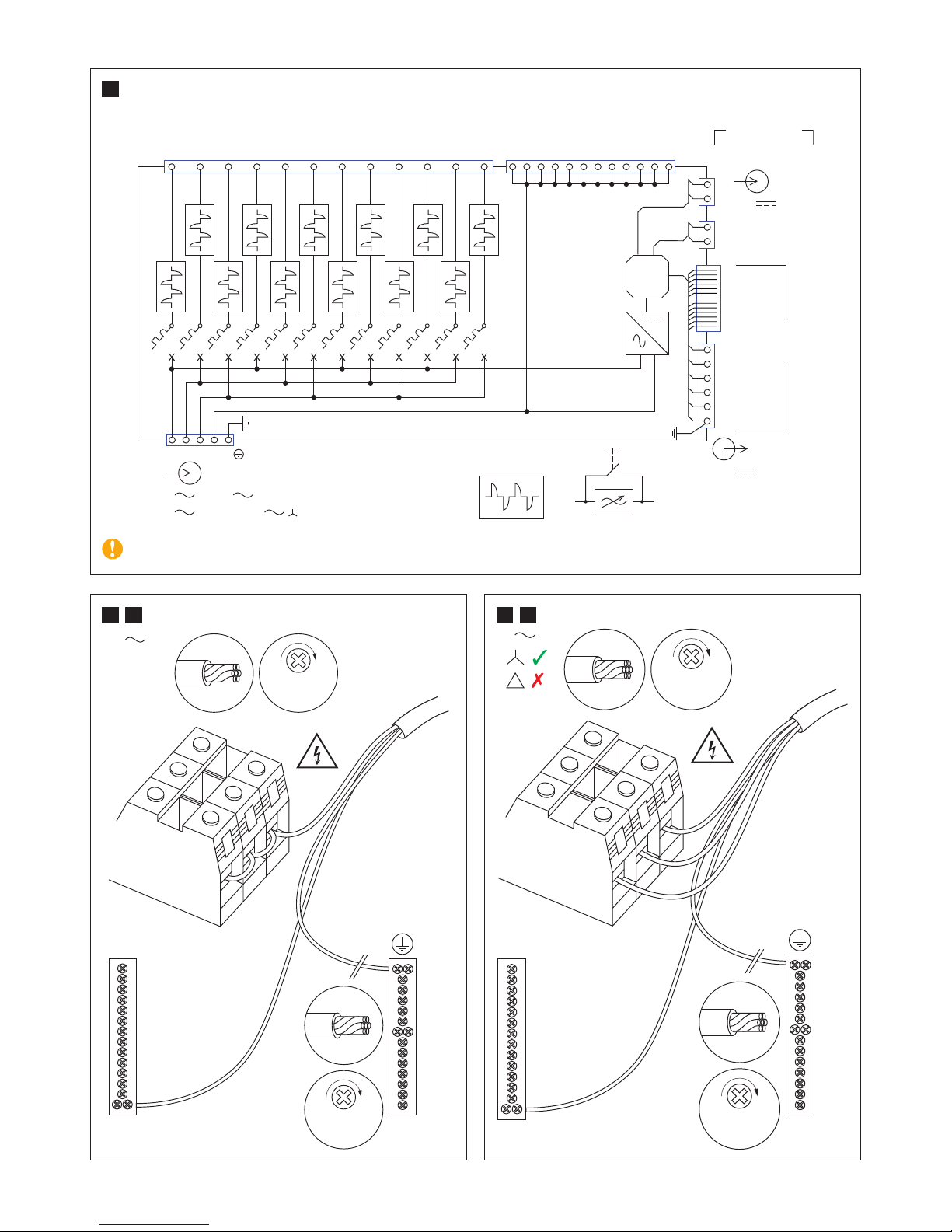

3 B

≤75 A≤10 A/CH

≤5 mm2

10+ AWG

2.0 Nm

17.7 Lb-in

≤5 mm2

10+ AWG

2.0 Nm

17.7 Lb-in

≤5 mm2

10+ AWG

0.6 Nm

5.5 Lb-in

CH1

CH2

CH3

CH4

CH5

CH6

CH7

CH8

CH9

CH10

CH11

CH12

3 A

6 A 6 B

ENL3

µP

L2L1

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 NNNNNNNNNNNN

AUX

+12 V

D +

D -

GND

SHLD

DMX

D -

D +

DyNet

RS-485

DMX Rx

2 x RJ12

12 V 1 A

1 230 V ± 14% 63 A =

3 230 /400 V

14% 3 x 25 A

12 V 200 mA

SELV/Class 2

backup power

µP

≤16 mm2

6+ AWG

1.4 Nm

12.4 Lb-in

≤10 mm2

6+ AWG

2.0 Nm

17.7 Lb-in

IEC Overvoltage Category III

≤16 mm2

6+ AWG

1.4 Nm

12.4 Lb-in

≤10 mm2

6+ AWG

2.0 Nm

17.7 Lb-in

DyNet RS-485

+12V

D-

D+

GND

D+

D–

+12V

7 B

DyNet RS-485

Philips Dynalite

www.lighting.philips.com/dynalite

7 A

0.4 Nm

3.5 Lb-in

≤2.5 mm2

12+ AWG

GND AUX

<20 m

DyNet RS-485

SHLD

GND

D+

D-

+12 V

AUX

≤ 2 A

Apply de-rating for electronic and LED loads.

The manufacturer is not responsible for dimmable lamp selection. Each lamp/dimmer combination must be tested for compatibility prior to installation.

Professional dimmers rated > 1000 W are out of scope of EN 61000-3-2.
