Service Manual

B32PFL3xxx/T3 (TP.VST59S.P89)

LCD TV Service Manual

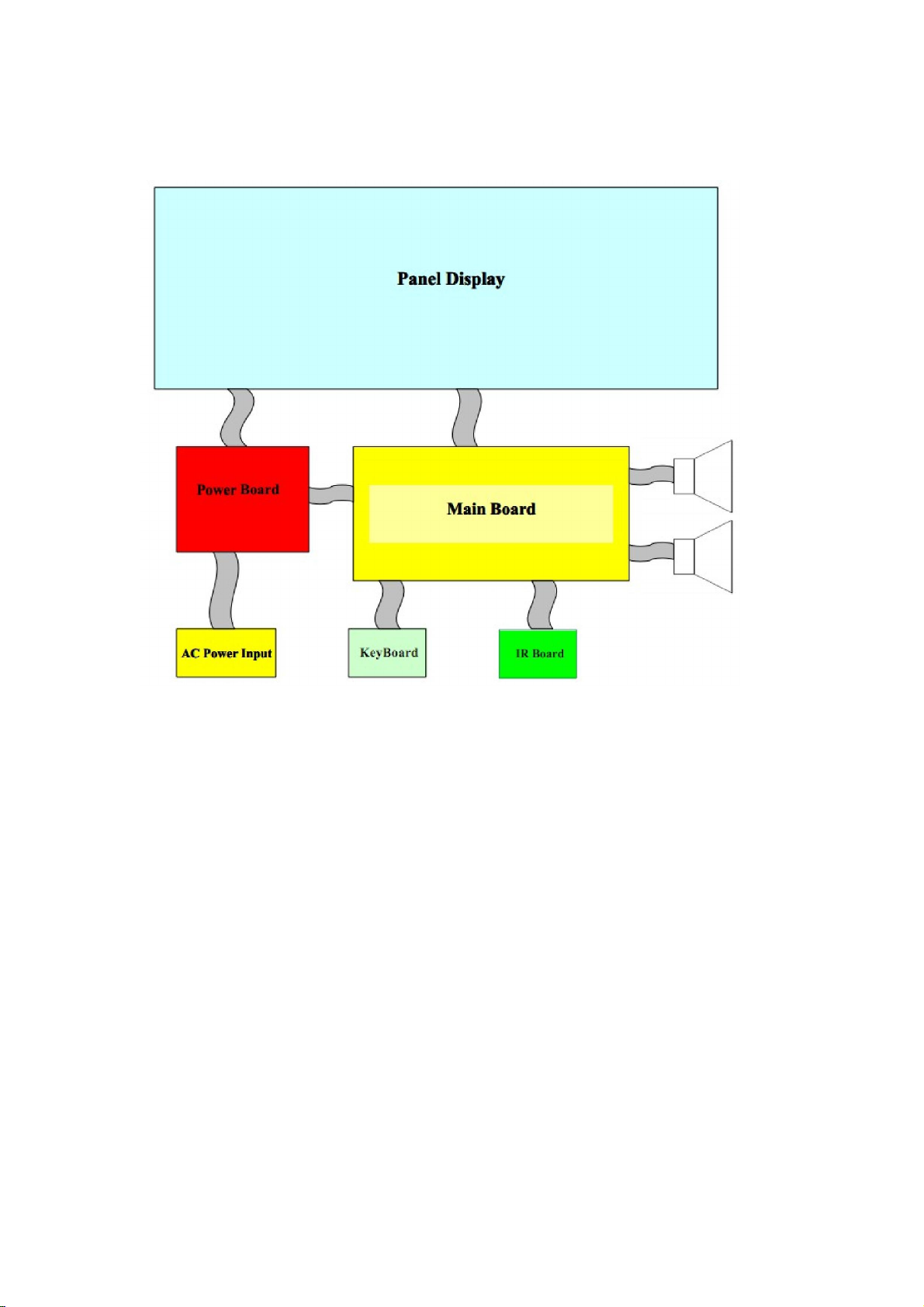

1. Diagram:

1.1 Function of Board：

1) Main Board: Control all input signals, Decode the video signal,

De-interlace, and send digital signals (LVDS signal)

sent from image Board and display;

2) Power Board: All the power supply;

*Power supply combined with main board

3) Panel: Display all images;

4) IR Board: Receive remote operation;

5) Key Board : buttons of POWER、SOURCE、MENU、

VOL+/- ,Channel +/-;

6) AC Power Input: connecting AC power;

1.2 Part apt to decrease：

1) Bezel, Rear Cover and Panel;

2) Terminal of all plugs.

2. Main Board Service Chart

2.1 Main Board and connector definition

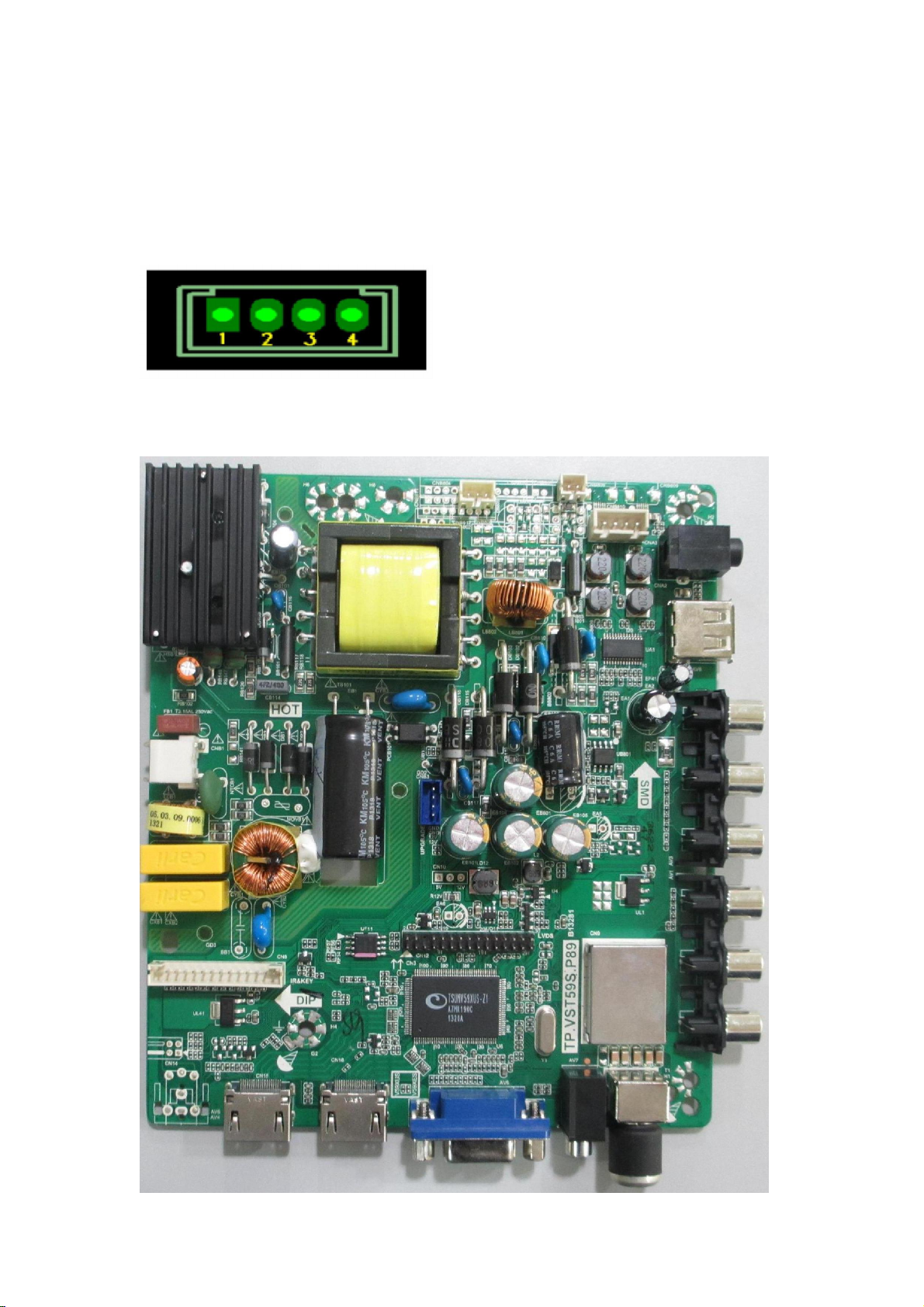

2.1.1 Main Board

rammer

2.1.2 Main Board interface definition

1）CN8 (14pin/2.0):IR & KEY BOARD CONNECTOR

2）CNA3 (4pin/2.54): SPEAKER CONNECTOR

3）CN12 (2×15PIN/2.0) LVDS INTERFACE

4）CNB803 (3PIN/2.0) LED DRIVER OUTPUT CONNECTOR

2.2 TP.VST59S.P89 frequently malfunction obviate

3. Mainboard Common problems solution

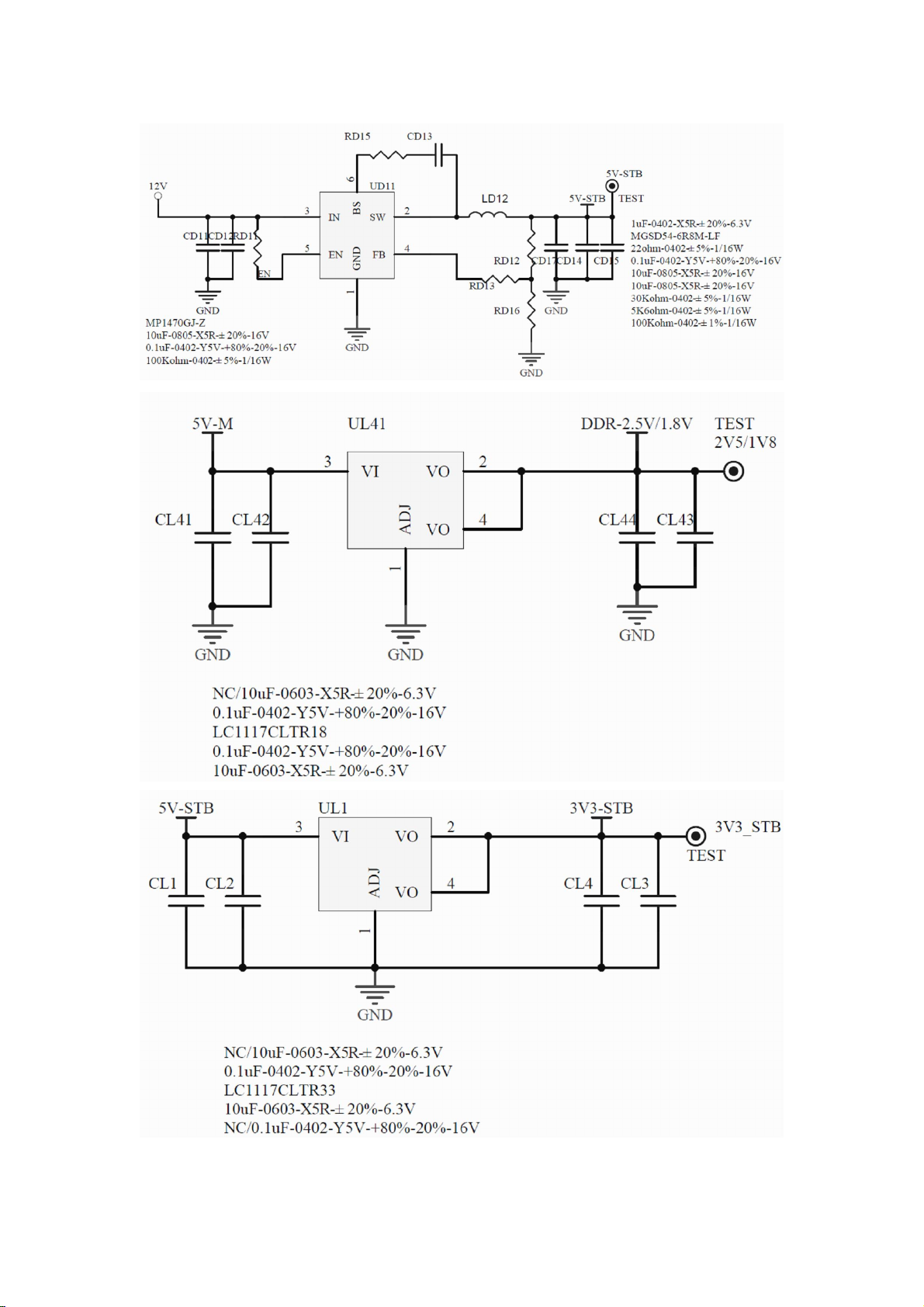

3.1 Power Units Problem Solving

Power input

UB101 LD7536

UB801 OB3350CP

rammer
