Plasma PTW 500 Manuale utente

PTW 500, 1500

Instructions de service

Plasma Torche de soudage

manuel

Bedienungsanleitung

Plasma

Hand-Schweißbrenner

Operating Instructions

Plasma Manual Welding Torch

/ Battery Charging Systems / Welding Technology / Solar Electronics

DEEN

ZHPL

Instrukcja obsługi

Plazmowy

ręczny palnik spawalniczy

42,0410,1306 005-22052012

ud_fr_st_et_00491 01/2012

Sehr geehrter Leser

Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem

technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit

diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die

vielfältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine

Vorteile bestmöglich nutzen.

Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicher-

heit am Einsatzort des Produktes. Sorgfältiger Umgang mit Ihrem Produkt unterstützt

dessen langlebige Qualität und Zuverlässigkeit. Das sind wesentliche Voraussetzungen

für hervorragende Ergebnisse.

Einleitung

Inhaltsverzeichnis

Allgemeines................................................................................................................................................... 2

Gerätekonzept.......................................................................................................................................... 2

Einsatzgebiete .......................................................................................................................................... 2

Lieferumfang ............................................................................................................................................ 3

Optionen PTW 500 .................................................................................................................................. 3

Optionen PTW 1500 ................................................................................................................................ 3

PTW 500 / 1500 montieren ........................................................................................................................... 4

Sicherheit ................................................................................................................................................. 4

PTW 500 montieren ................................................................................................................................. 4

PTW 1500 montieren ............................................................................................................................... 5

Wolframelektrode einstellen .......................................................................................................................... 6

Allgemeines ............................................................................................................................................. 6

Wolframelektrode einstellen PTW 500 ................................................................................................... 6

Einstell-Lehre PTW 1500 justieren .......................................................................................................... 7

Wolframelektrode einstellen PTW 1500 .................................................................................................. 7

Inbetriebnahme ............................................................................................................................................. 9

Allgemeines ............................................................................................................................................. 9

Bestimmungsgemäße Verwendung ......................................................................................................... 9

Inbetriebnahme ........................................................................................................................................ 9

Belastungsgrenzen in Abhängigkeit von der Plasmagas-Menge .................................................................11

Allgemeines ............................................................................................................................................11

Belastungsgrenzen in Abhängigkeit von der Plasmagas-Menge ............................................................11

Fehlerdiagnose - Fehlerbehebung .............................................................................................................. 12

Sicherheit ............................................................................................................................................... 12

Fehlerdiagnose - Fehlerbehebung ......................................................................................................... 12

Pflege, Wartung und Entsorgung ................................................................................................................ 13

Allgemeines ........................................................................................................................................... 13

Bei jeder Inbetriebnahme ....................................................................................................................... 13

Monatlich ................................................................................................................................................ 13

Entsorgung ............................................................................................................................................. 13

Technische Daten........................................................................................................................................ 14

PTW 500, PTW 1500 ............................................................................................................................. 14

Allgemeines

Gerätekonzept

PTW 1500 mit Option Kaltdraht-Zuführung

Die wassergekühlten Plasma Hand-Schweißbrenner dienen zum Plasmaschweißen und

zum Plasmalöten.

Die Hand-Schweißbrenner besitzen serienmäßig einen Fronius F++ Anschluss. Für den

Betrieb an einem handelsüblichen Plasma-Gerät stehen verschiedene Adapter zur Verfü-

gung.

Einsatzgebiete Die Plasma Hand-Schweißbrenner kommen bei manuellen Anwendungen zum Einsatz,

z.B.:

- im Rohrleitungs- und Apparatebau

- im Behälterbau

- bei höchsten Qualitätsanforderungen

PTW 500

Optionen PTW

500

- Plasmadüse 0,6 / 0,8 / 1 / 1,4 / 1,6 / 1,8

- Adapter für das nicht digitale PlasmaModul

Lieferumfang

Wolframelektrode WL 15, ∅ 2,4 mm

Keramik-Zentrierrohr

Brennerkörper

mit Anschlagring

Einstell-Lehre

∅ 2,5 - 3 mm

Schlauchpaket 4 m,

Fronius F++ / FG Anschluss

Brennerkappe PTW 1500

Spannhülse ∅ 2,4 mm

Lieferumfang PTW 1500

Plasmadüse ∅2,5 mm

Schutzgasdüse

Optionen PTW

1500

- Einstell-Lehre ∅ 1,5 - 2 mm

- Kaltdraht-Zuführung (Push-System): Robacta Plasma KD

- Plasmadüse 1 / 1,5 / 2 / 3 mm

- Keramik-Zentrierrohr 1,6 / 3,2 mm

- Spannhülse 1,6 / 3,2 mm

- Adapter für das nicht digitale PlasmaModul

Wolframelektrode WL 15, ∅ 1 mm

Keramik-Zentrierrohr

Brennerkörper

mit Anschlagring

Einstell-Lehre

Schlauchpaket 4 m,

Fronius F++ / FG Anschluss

Brennerkappe PTW 500

Spannhülse ∅ 1 mm

Lieferumfang PTW 500

Plasmadüse

∅1,2 mm

Schutzgasdüse

PTW 500 / 1500 montieren

Sicherheit WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende

Personen und Sachschäden verursachen. Nachfolgend beschriebene Tätigkei-

ten dürfen nur von geschultem Fachpersonal durchgeführt werden! Beachten

Sie die Sicherheitsvorschriften.

PTW 500 montie-

ren

Spannhülse einsetzen

Zentrierrohr, Plasmadüse und Schutzgasdüse

montieren

Wolframelektrode einsetzen

Wichtig! Die Wolframelektrode so einsetzen, dass die Spitze ca. 10 mm aus dem

Brennerkörper ragt. Brennerkappe PTW 500 leicht anziehen, sodass die Wolframelek-

trode im Brennerkörper noch verschiebbar ist.

2x360°

1 2

PTW 1500 mon-

tieren

Spannhülse einsetzen

Zentrierrohr, Plasmadüse und Schutzgasdüse

montieren

Wolframelektrode einsetzen

Wichtig! Die Wolframelektrode so einsetzen, dass die Spitze ca. 10 mm aus dem

Brennerkörper ragt. Brennerkappe PTW 1500 leicht anziehen, sodass die Wolframelek-

trode im Brennerkörper noch verschiebbar ist.

∼ 10 mm

Wolframelektrode einstellen

Die Position der Wolframelektrode ist neben der eingestellten Plasmagas-Menge aus-

schlaggebend für die Belastungsgrenzen.

Unter Belastungsgrenzen versteht man den maximal möglichen Schweißstrom

- bei einer bestimmten Plasmadüse,

- bei einer bestimmten Plasmagas-Menge,

- bei einer bestimmten Position der Wolframelektrode (nur bei PTW 1500).

Der Einstell-Vorgang für die Wolframelektrode zum Plasma-Schweißen / Plasma-Löten

wird im folgenden Abschnitt beschrieben.

Allgemeines

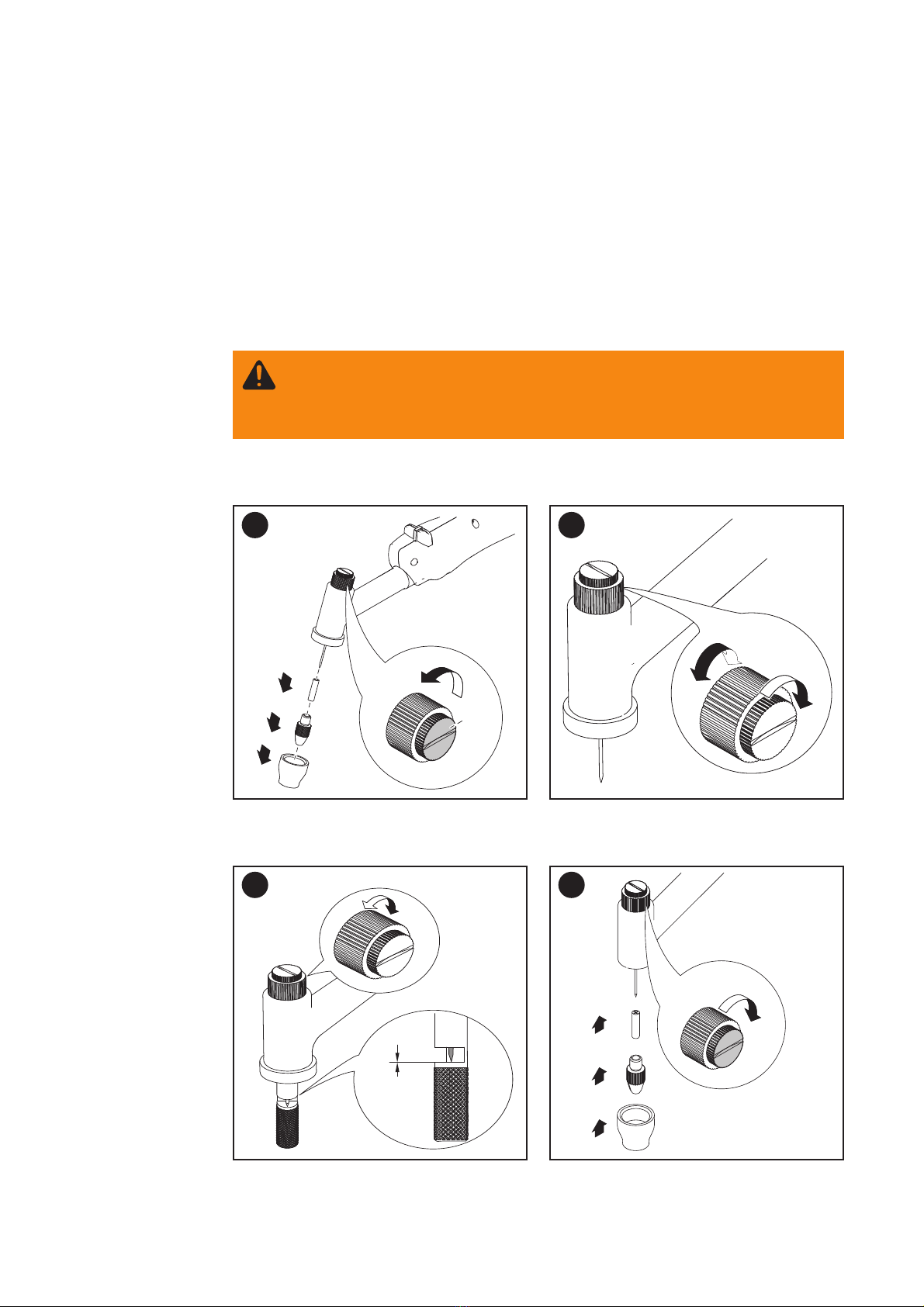

Wolframelektrode

einstellen PTW

500

Brennerkappe lockern - je nach Brennerstellung

darauf achten, dass die Wolframelektrode nicht aus

dem Plasmabrenner fällt!

WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende

Personen und Sachschäden verursachen. Nachfolgend beschriebene Tätigkei-

ten dürfen nur von geschultem Fachpersonal durchgeführt werden! Beachten

Sie die Sicherheitsvorschriften.

Wolframelektrode mittels Brennerkappe fixieren

Wolframelektrode mit Hilfe der Einstell-Lehre

justieren

2x360°

1 2
