pleasant hearth PH32DR Manuale utente
1
Tobacco Full Size Gas Fireplace Mantel
MODEL #PH32DR
Questions, problems, missing parts? Before returning to your retailer,
call our customer service department at 1-877-447-4768,
8:30 a.m.-4:30 p.m., CST, Monday-Friday. Printed in China
80-10-102
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
Warming Your Home. Warming Your Heart.
2

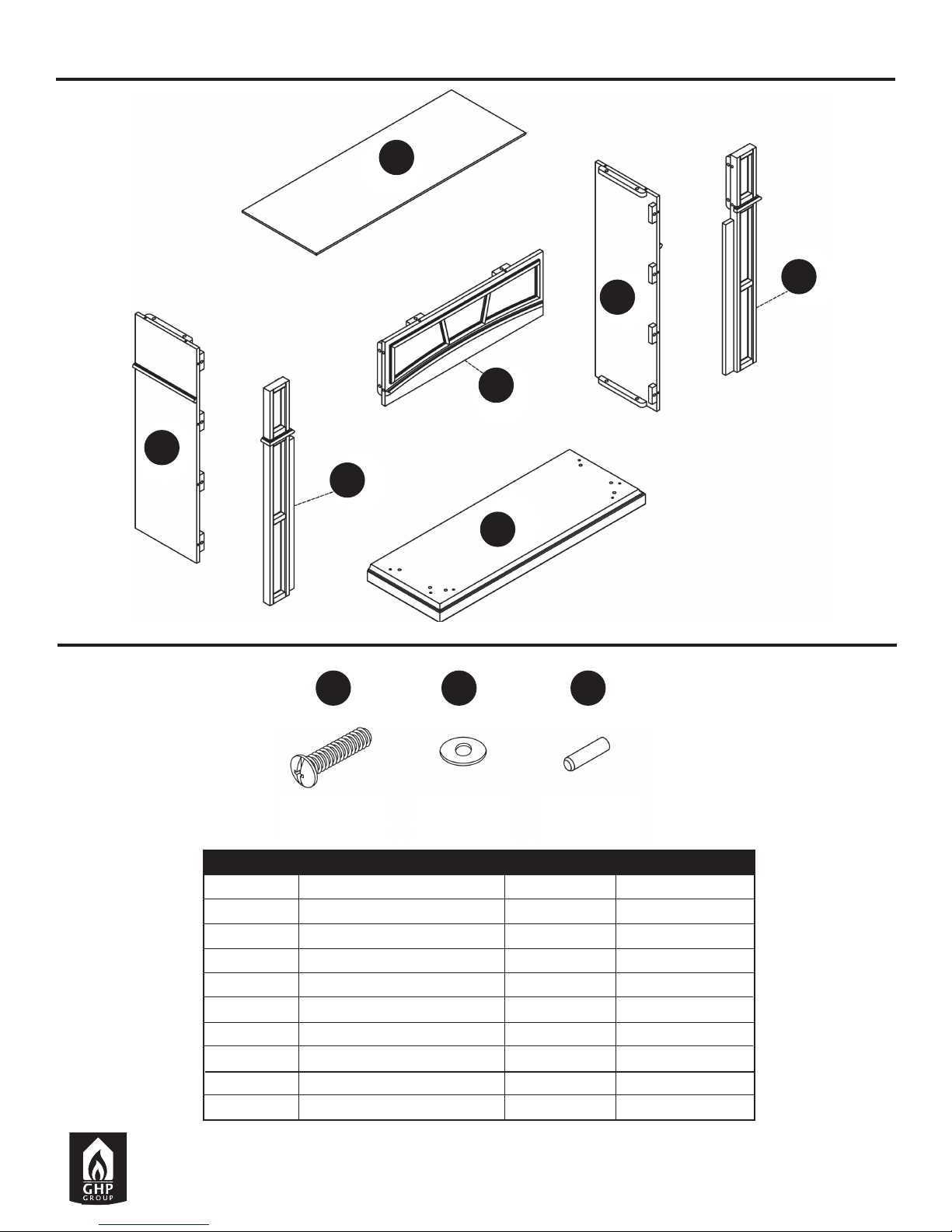

PART DESCRIPTION QTY. PART NO.
A Top Panel 1 80-06-020
B Base 1 80-06-021
C Left Side Panel 1 80-06-022
D Right Side Panel 1 80-06-023
E Left Pilaster 1 80-06-024
F Right Pilaster 1 80-06-025
G Front Panel 1 80-06-026
AA Bolt 24 80-09-007
BB Washer 24 80-09-008
CC Dowel 22 80-09-009
PACKAGE CONTENTS
HARDWARE CONTENTS
E
D
G
F
C
B
A
AA BB CC
Bolt
Qty. 24
Dowel
Qty. 22
Washer
Qty. 24
3
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.

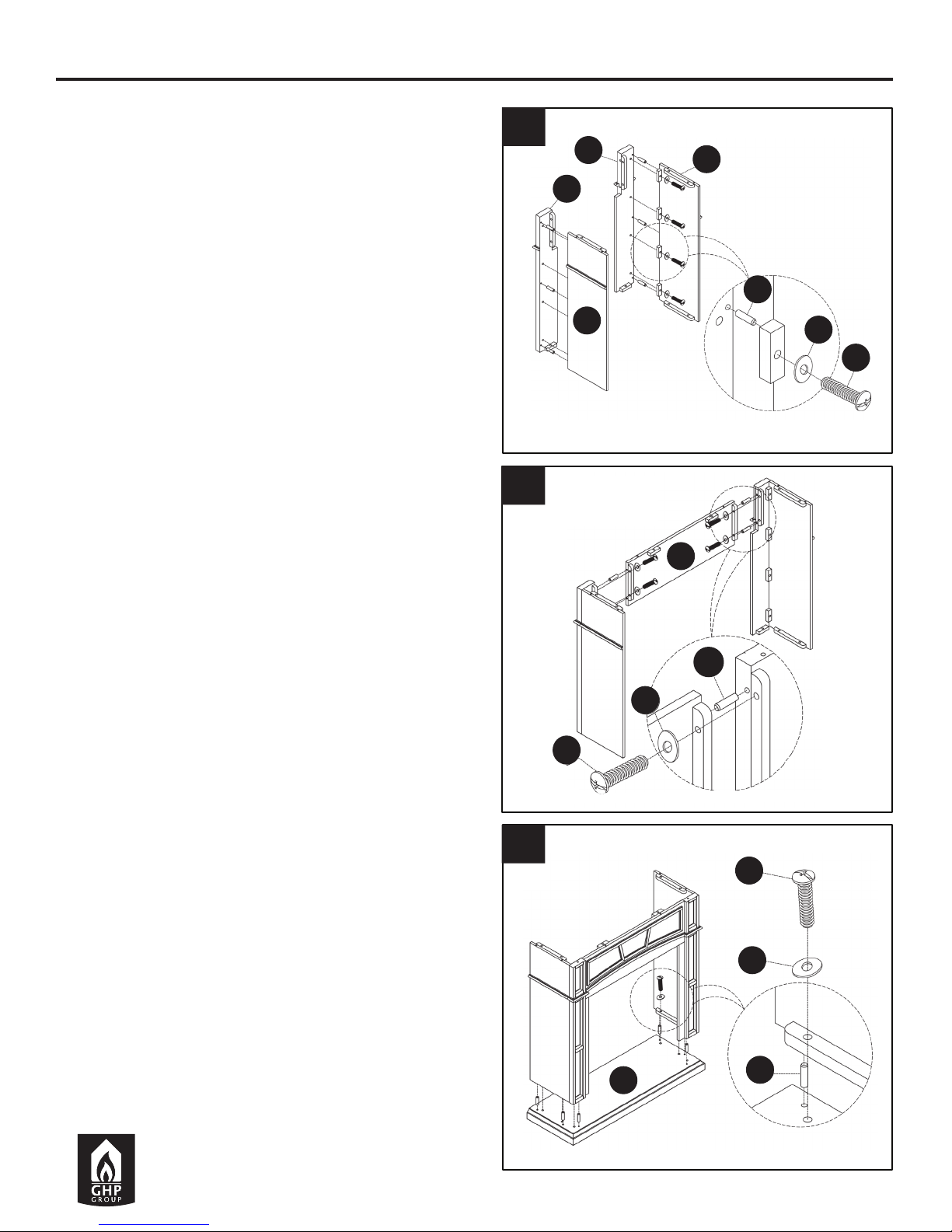

1. Insert 3 dowels (CC) into predrilled holes in
edge of left pilaster (E). Slip left side panel (C)
over dowels in left pilaster (E) and attach with
bolts (AA) and washers (BB) through predrilled
holes as illustrated. Tighten with screwdriver.
Repeat using right pilaster (F) and right side
panel (D).
2. Insert 4 dowels (CC) into pre-drilled holes in
front panel (G). Slip left side panel assembly
over dowels (CC) on the left side of front panel
(G). Slip right side panel assembly over dowels
(CC) on the right side of front panel (G). Make
sure both panels are snug, then secure with
washers (BB) and bolts (AA) inserted through
pre-drilled holes as illustrated. Tighten with
screwdriver.
3. Set base (B) on a at, smooth surface. Insert
6 dowels into predrilled holes in base (B). Slip
assembly over dowels (CC) and secure with
bolts (AA) and washers (BB) inserted through
pre-drilled holes as illustrated. Tighten with
screwdriver.
ASSEMBLY INSTRUCTIONS
CC
DBB
AA
1
E
F
C
2
BB
AA
CC
G
BB
A
CC
B
3
4

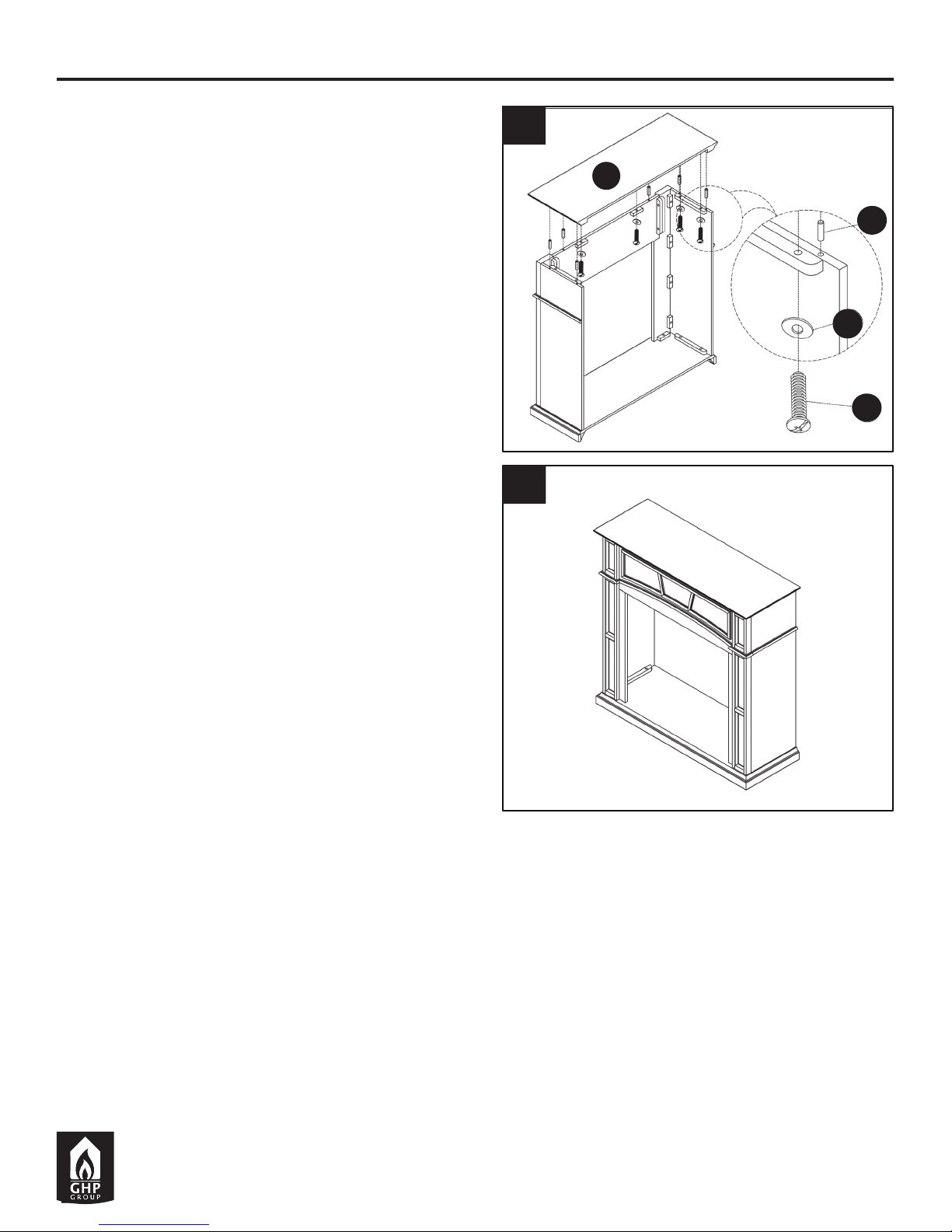

4. Insert 6 dowels (CC) into predrilled holes in
top panel (A). Slip top panel (A) over dowels
(C) and secure with bolts (AA) and washers
(BB) through predrilled holes as illustrated.
Tighten with screwdriver.
5. Set completed mantel in desired position
against wall.
ASSEMBLY INSTRUCTIONS
5
4
BB
AA
A
CC
5

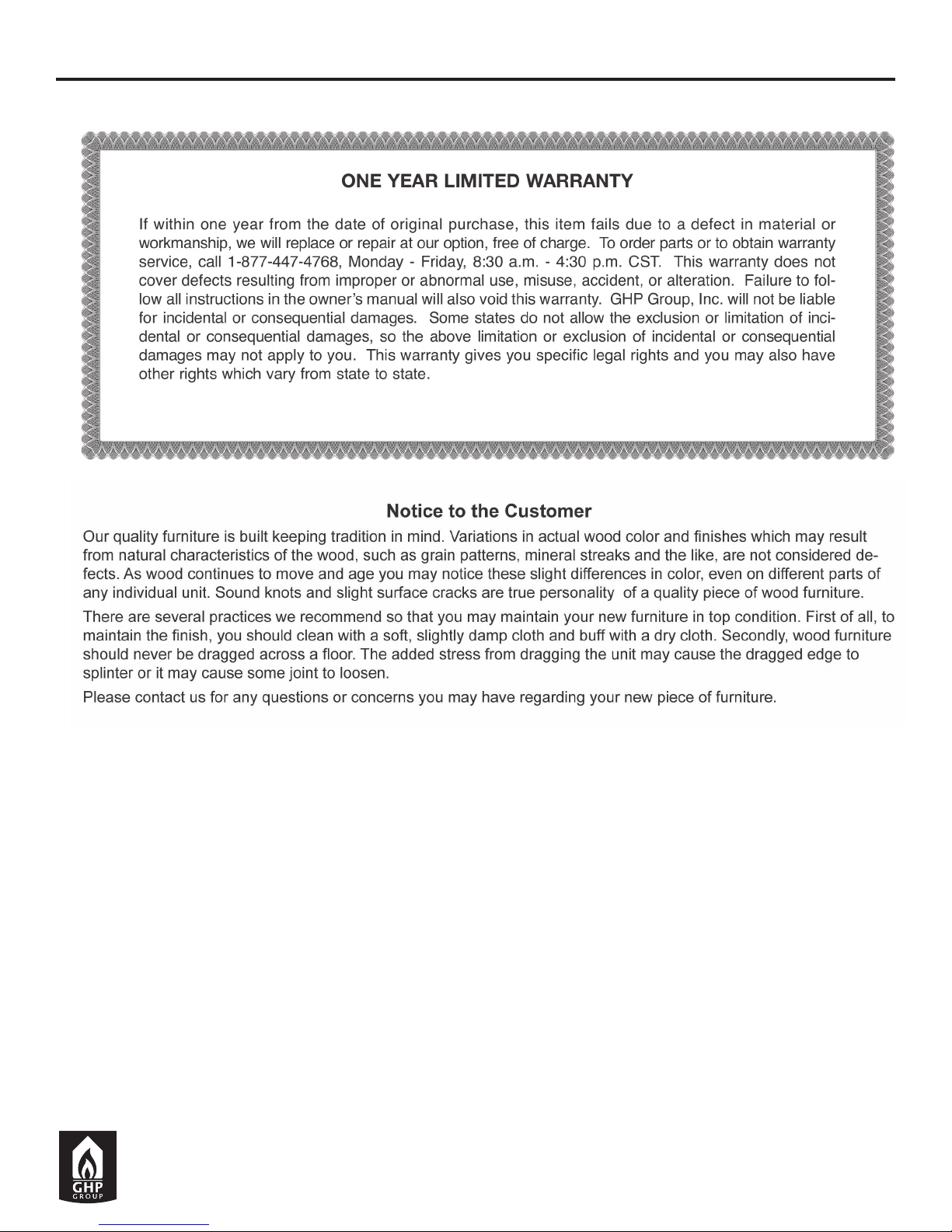

ONE YEAR LIMITED WARRANTY
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
6
FOYER AU GAZ GRAND FORMAT TABAC
MODÈLE #PH32DR
Des questions, des problèmes, des pièces manquantes? Avant de
communiquer avec votre détaillant, adressez-vous au service
à la clientèle au 877 447-4768, du lundi au vendredi
de 8 h 30 à 16 h 30 (HNC).
Imprime en China
80-10-102
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
Warming Your Home. Warming Your Heart.
7
CoNTeNU de l’eMBAllAGe
QUINCAILLERIE
E
D
G
F
C
B
A
AA BB CC
Boulon
Qté : 24
Goujon
Qté : 22
Rondelle
Qté : 24
PIÈCE DESCRIPTION QTÉ Nº DE PIÈCE
A Panneau supérieur 1 80-06-020
B Base 1 80-06-021
C
Panneau gauche
1 80-06-022
D Panneau droit 1 80-06-023
E Montant gauche 1 80-06-024
F Montant droit 1 80-06-025
G Panneau avant 1 80-06-026
AA Boulon 24 80-09-007
BB Rondelle 24 80-09-008
CC Goujon 22 80-09-009
8
Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
page 7).
S'il y a des pièces manquantes, veuillez
communiquer avec le service à la clientèle
de GHP au 1 877 447-4768.
1. Insérez 3 goujons (CC) dans les trous
du montant gauche (E). Insérez le panneau
gauche (C) sur les goujons du montant (E).
Fixez avec les boulons (AA) et les rondelles
(BB). Utilisez les trous, tel qu’illustré. Serrez
avec un tournevis.
Faites la même chose avec le montant droit (F)
et le panneau droit (D).
2. Insérez 4 goujons (CC) dans les trous
du panneau frontal (G). Insérez le panneau
gauche sur les goujons (CC) du côté gauche
du panneau frontal (G). Insérez le panneau
droit sur les goujons (CC) du côté droit du
panneau frontal (G). Assurez-vous d’avoir bien
installé les deux panneaux. Fixez avec les
rondelles (BB) et les boulons (AA). Utilisez les
trous, tel qu’illustré. Serrez avec un tournevis.
3. Installez la base (B) sur une surface plane et
propre.Insérez 6 goujons dans les trous de la
base (B). Insérez l’assemblage sur les gou-
jons (CC) et xez avec les boulons (AA) et les
rondelles (BB). Utilisez les trous, tel qu’illustré.
Serrez avec un tournevis.
INSTRUCTIONS DE MONTAGE
CC
DBB
AA
1
E
F
C
2
BB
AA
CC
G
BB
A
CC
B
3
9
4. Insérez 6 goujons (CC) dans les trous de
l’assemblage pour ensuite installer le panneau
supérieur (A) sur l’assemblage. Fixez avec des
boulons (AA) et des rondelles (BB). Utilisez les
trous, tel qu’illustré. Serrez avec un tournevis.
5. Installez le foyer devant un mur.
INSTRUCTIONS DE MONTAGE
5
4
BB
AA
A
CC
10
UN AN DE GARANTIE LIMITéE
5
GARANTIe lIMITée d’UN AN
Si pendant un an à partir de la date d'achat originelle cet article ne fonctionne pas du fait d'un défaut de
matériau ou de façon, nous le remplacerons ou le réparerons, à notre choix, gratuitement. Pour commander
des pièces ou pour faire jouer la garantie, appelez le 1-877-447-4768, Lundi-Vendredi, 8 h 30 – 16 h 30
CST. Cette garantie ne couvre pas les défauts provenant d’une utilisation incorrecte ou anormale, de
mésusage, d’un accident ou d’une altération. Ne pas suivre toutes les instructions du manuel du propriétaire
annule aussi la garantie. Le Groupe GHP ne sera pas responsable des dommages accessoires et indirects.
Certains États ne permettent pas l’exclusion ou la limitation des dommages accessoires ou indirects. Les
limites ou exclusions ci-dessus peuvent donc ne pas s’appliquer à vous. Cette garantie vous octroie des
droits légaux spécifiques et vous pouvez aussi posséder d’autres droits qui varient d’État à État.
GHP Group, Inc. • 8280 Austin Avenue • Morton Grove, IL 60053
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
