EcoSpec Silent Inverter

- 2 -
Sommaire
Avertissement..........................................................................................3
Symbolisation du manuel..............................................................................................3
Personnes habilitées...............................................................................3
Installation, maintenance, réparation ............................................................................3
Produit délivré et conditions générales d’utilisation.......................................................3
Transport et stockage...................................................................................................4
Normalisation................................................................................................................4
Installation................................................................................................5
Mise en place................................................................................................................5
Raccordement de l’eau.................................................................................................6
Raccordement de l’électricité........................................................................................6
Priorité de chauffage.....................................................................................................7
Utilisation..................................................................................................8
Mise en eau..................................................................................................................8
Régulation (contrôleur électronique).............................................................................9
Réglage du débit d’eau...............................................................................................18
Hivernage...................................................................................................................18
Qualité de l’eau (Standard) ...................................................................19
Chauffage ...............................................................................................19
Montée en température...............................................................................................19
Maintien de la température .........................................................................................19
Maintenance (par une personne habilitée)..........................................19
Après-vente............................................................................................20

- 3 -

Avertissement

Lisez impérativement ce manuel avant d’utiliser la machine.

Symbolisation du manuel

Sécurité de la machine

Les textes inscrits dans un cadre sont des instructions critiques pour la sécurité de la machine.

Sécurité des personnes

Le symbole ci-contre associé à un texte dans un cadre caractérise une instruction critique pour la sécurité

des personnes.

Personnes habilitées

Installation, maintenance, réparation

L'installation, la maintenance et la réparation de la pompe à chaleur font appel à des compétences techniques qui ne

peuvent être exercées que par un professionnel officiellement habilité.

C'est-à-dire par une personne compétente dans le domaine des installations de chauffage par pompe à chaleur piscine

habilité.

Utilisation, entretien : accessible à tous

Cet appareil n’est pas prévu pour être utilisé par des enfants ou des personnes dont les capacités physiques,

sensorielles ou le manque d’expérience, seraient un obstacle à l’utilisation de l’appareil.

Pour des raisons de sécurité, il est indispensable qu’une personne responsable supervise l’utilisation de ce type

d’appareil.

En présence d’enfant, veillez à ce qu’ils ne jouent pas avec l’appareil.

Produit délivré et conditions générales d’utilisation

L’appareil et tous ses composants, voyagent aux risques et périls du destinataire quelles que soient les modalités de

transport. S’il constate des dommages provoqués au cours du transport, il doit faire immédiatement des réserves

écrites sur le bordereau de livraison du transporteur et confirmer celles-ci par lettre recommandée au transporteur

sous 48 heures.

La pompe à chaleur objet de ce manuel est uniquement destinée à réchauffer l'eau des piscines privées. EcoSpec Silent

Inverter ne pourra être tenu pour responsable de toute autre utilisation.

Le présent manuel d'instruction fait partie intégrante de la pompe à chaleur pour piscine qu'il désigne, il doit être lu avant

toute utilisation de la pompe à chaleur afin de pouvoir bénéficier de la garantie.

Les consignes de sécurité qui y sont données doivent être scrupuleusement respectées.

Avant toute opération de raccordement, s’assurer que la pompe à chaleur est bien compatible avec l’installation.

Avant toute mise sous tension vérifier que la tension réseau appliquée à l’appareil est bien la même que celle affichée

sur la plaque signalétique de celui-ci.

Avant toute action d’entretien, de manutention, de non fonctionnement ou de fonctionnement incorrect, toujours couper

l’alimentation électrique de la machine et se renseigner auprès d’un spécialiste.

La société se dégage de toutes responsabilités concernant des dommages causés par le non-respect des instructions

fournies, les erreurs de manipulation, d’installation ou d’utilisation.

En aucun cas l’installation doit être faite dans un environnement agressif : Bord de mer, exposé au brouillard salin, à

proximité de zone de stockage de chlore ou de produits chimiques, …

Le présent manuel est susceptible d'être soumis à modifications sans préavis.

- 4 -

Transport et stockage

La machine doit impérativement être stockée ou transportée verticalement, comme indiqué sur l’emballage.

Un stockage sur le flanc, même temporaire, la rendrait hors d’usage.

Tout dommage dû à un emballage non-conforme ou manquant, ne pourrait en aucun cas être pris en charge au

titre de la garantie.

Il est demandé aux clients utilisateurs de pompe à chaleur pour piscine EcoSpec Silent Inverter de conserver

l’emballage de celle-ci (carton + emballage + palette) durant toute la période de garantie afin d’éviter toute

détérioration au cours d’un éventuel retour ou transport pendant cette période.

Normalisation

Déclaration de conformité CE

Les pompes à chaleur EcoSpec Silent Inverter sont conformes aux dispositions :

•Directive de compatibilité électromagnétique : 2004/108/CE

•Directive de basse tension : 2006/95/CE

•Directive d’équipements sous pression 97/23/CE

•Norme de niveau sonore : 200/14/CE

•Normes harmonisées : NF EN 60335.1, 2.40

Installation électrique

La norme de référence pour l'installation est la NF C 15 100.

Sécurité

Bien que l'appareil soit conforme à toutes les exigences de sécurité, il présente des dangers résiduels :

Appareil sous tension électrique.

Pièces en mouvement à mise en route automatique (ventilateur).

Arêtes coupantes (évaporateur).

Pour éviter tout accident, interdisez l'accès à l'appareil aux enfants et aux animaux domestiques, ne couvrez

pas l'appareil en fonctionnement, n'introduisez ni vos doigts, ni aucun objet à l'intérieur.

Ne jamais faire fonctionner l’appareil sans un de ses éléments de carrosserie.

Pressostat

Les pompes à chaleur EcoSpec Silent Inverter sont équipées d'un pressostat de sécurité HP, celui-ci est un pressostat

normalement ouvert calibré en usine à 38 Bar.

Limites de fonctionnement

Pour un dimensionnement optimal, la pompe à chaleur doit être sélectionnée par La société à l’aide de la fiche de

sélection disponible sur demande.

Les modèles de pompe à chaleur Inverter sont conçues pour fonctionner à partir d’une température de - 7°C extérieur

et jusqu’à +35°C avec une couverture sur la piscine.

Dans le cas d’une utilisation par températures négatives, particulièrement s’il y a un impératif de température d’eau, il

est conseillé d’ajouter un appoint électrique (contactez votre revendeur).

En dehors de ces données, et pour un produit qui n’aurait pas été sélectionné avec l’aval de EcoSpec Silent Inverter,

La société ne saurait être tenu pour responsable d’un fonctionnement anormal, incorrect ou insuffisant de l’appareil.

Avant installation, il est conseillé de vérifier que l’impédance du circuit électrique alimentant la pompe à chaleur

ne dépasse pas 0.042 Ω.

Si nécessaire, contacter votre fournisseur d’électricité afin de connaître l’impédance de votre installation.

Dans le cas où le fournisseur d’électricité ne peut pas proposer de solution, cela peut engendrer de légères pertes

de tension sur l’installation électrique lors du démarrage de la pompe à chaleur.

La pression du circuit d’eau ne doit pas excéder 2 bars.

- 5 -

Installation

Mise en place

Lieu d'installation

L'appareil doit être installé à l'extérieur à plus de 2 m du bassin selon les lois en vigueur (NF C 15 100).

Installez l'appareil sur une surface horizontale, stable et dure (éventuellement réalisez un socle en béton).

Maintenez 1 m (30 cm minimum) d'espace libre devant les grilles verticales d’aspiration d’air (à l’arrière de la machine)

et 3 m à la sortie du ventilateur (à l’avant de la machine) sur un espace complètement dégagé de tout obstacle.

Vérifier que l'air rejeté par la machine ne sera pas ré aspiré.

Réservez suffisamment d'espace pour accéder au contrôle de température.

Pour parfaire votre installation

Evitez d’orienter le flux d’air ventilé vers une zone sensible au bruit (fenêtre de chambre par exemple).

Eviter de poser l'appareil sur une surface pouvant transmettre des vibrations à l'habitation.

Eviter de placer l'appareil sous un arbre ou exposé à des projections d’eau, de boue qui risqueraient de compliquer

l'entretien.

Pour améliorer les performances, il est conseillé d’isoler thermiquement les tuyauteries entre la pompe à chaleur et la

piscine, spécialement si la distance entre la pompe à chaleur et la piscine est importante.

Aspiration d’air :

idéal : 1m / Mini

30 cm

Refoulement d’air :

Idéal : libre / Mini 3 m

Aspiration d’air :

idéal : 1m / Mini

30 cm

- 6 -

Raccordement de l’eau

La pompe à chaleur est raccordée au circuit de filtration avec un by-pass constitué de 3 vannes.

Le by-pass doit impérativement être placé après la pompe et le système de filtration, en utilisant un filtre afin d’éviter la

présence d’impuretés dans le réservoir de la machine.

Un kit by-pass est disponible en option.

Il permet de régler le débit d'eau qui passe dans la pompe à chaleur et d’isoler complètement la pompe à chaleur, pour

la maintenance, sans couper le débit de filtration.

Si votre installation est équipée avec un traitement avec adduction de produits (chlore, brome, sel, ...) le by-pass doit

être installé avant le traitement de l'eau avec un clapet anti-retour entre le by-pass et le traitement d’eau.

Les entrées et sorties sont prévues pour être raccordées avec du tube PVC pression (piscine) Ø50 mm rigide, à coller

directement sur les demi raccords union fournis.

L’arrivée d’eau froide se raccorde à la connexion indiquée par le symbole :

La sortie d’eau réchauffée se raccorde à la connexion indiquée par le symbole :

Les tuyaux doivent impérativement être placés avec une fixation au mur ou un support de maintien, afin que le poids du

by-pass et des tubes ne soit pas uniquement supporté par les connexions pompe à chaleur !

Ne pas serrer les raccords avec une pince ou autres outils, les raccords doivent être serrés à la main.

Raccordement de l’électricité

La tension électrique doit correspondre à celle indiquée sur l'appareil.

Les raccordements doivent êtres dimensionnés en fonction de la puissance de l’appareil et de l’état de l’installation.

Modèle

Connections

Protection tête

de ligne

Longueur maximum de câble*

avec les diamètres suivants:

2,5 mm²

4 mm²

6 mm²

10 mm²

3G 230 V

C10 A

43 m

68 m

100 m

170 m

3G 230 V

C16 A

29 m

45 m

66 m

110 m

15 / 20

3G 230 V

C20 A

20 m

34 m

49 m

84 m

*Longueur maximum de câble entre la pompe à chaleur et la protection en tête de ligne (Disjoncteur différentiel à courbe

Il est préférable d’utiliser des cosses à sertir afin que le contact soit parfait entre le câble d’alimentation et le bornier.

Ces valeurs sont données à titre indicatif, seule l’intervention d’un électricien habilité vous permettra de

déterminer les valeurs correspondantes à votre installation.

La ligne électrique doit impérativement être équipée d'une prise a la terre et d'un disjoncteur à différentiel 30 mA en

tête.

- 7 -

Un coffret mural, spécialement adapté à chaque machine, contenant le disjoncteur et le différentiel est disponible en

option.

Bornier de connexion :

L : Ligne P1 : Neutre du relai de pompe de filtration (option)

N : Neutre P2 : Ligne du relai de pompe de filtration (option)

: Terre

Dans le cas d’un branchement en triphasé : L1 / L2 / L3 pour les 3 phases

Utiliser les presse-étoupes et passe fils mis à disposition à l’intérieur de la pompe à chaleur pour le passage

des câbles.

Cette machine étant installée en extérieur, il est obligatoire de passer le câble dans une gaine de protection prévue

à cet effet. L’alimentation de la pompe à chaleur doit être munie d’un dispositif de protection en conformité avec

la législation en vigueur.

Les câbles électriques doivent être enterrés à 50 cm de profondeur (85 cm sous une route ou un chemin) dans une

gaine électrique (annelée rouge). Lorsqu'un câble enterré sous gaine croise un autre câble ou une conduite (gaz,

eau...) la distance entre eux doit être supérieure à 20 cm.

Priorité de chauffage

Il est possible de brancher la pompe de filtration sur la pompe à chaleur afin de forcer la filtration à fonctionner si l’eau

n’est pas à la température désirée.

Il faut au préalable se procurer « contact sec » (relai normalement ouvert ou contacteur) avec bobine 230V AC.

Connections électriques :

•Brancher la bobine de ce relai (A1 et A2) sur les bornes P1 et P2 de la pompe à chaleur.

•Brancher l’entrée et la sortie du contact sec (normalement ouvert) en parallèle du contact sec de l’horloge de

filtration de la piscine.

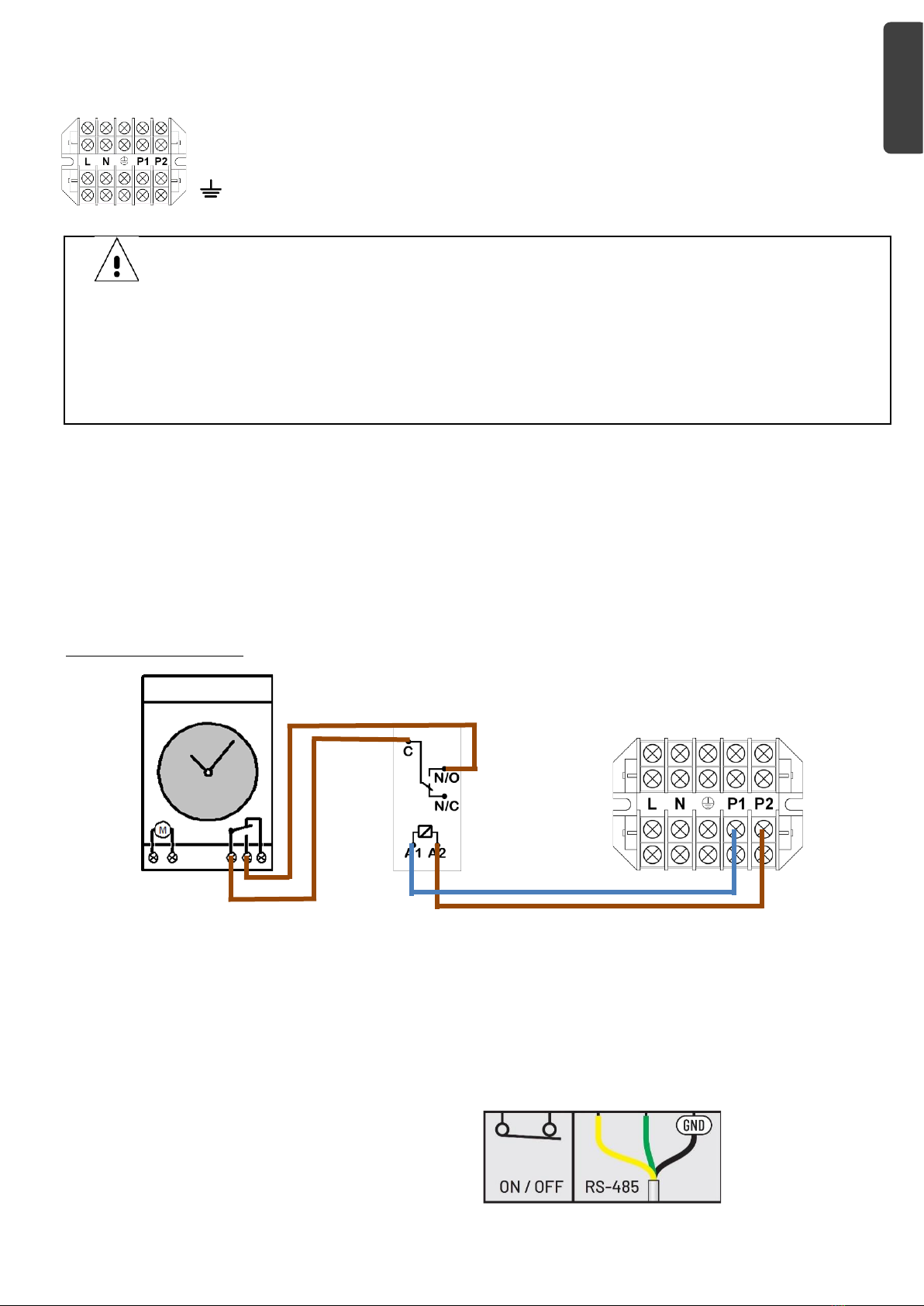

Schéma de branchement:

Horloge du tableau piscine Relai (contact sec) Bornier pompe à chaleur

Paramètre pour la prise en compte du branchement :

Vérifier que le réglage du paramètre de pompe de filtration (paramètre #9) soit bien réglé à « 1 ».

Dans le cas contraire, nous contacter pour modifier ce réglage.

Domotique

Vous disposez d’un bornier très basse tension sur lequel vous pouvez connecter votre domotique. Il s’agit d’un contact

sec ON / OFF. Enlevez le pont existant. Lorsque votre domotique ouvre ce contact, la machine s’arrête et affiche le

message : Pas de débit d’eau.

- 8 -

Utilisation

Mise en eau

Schéma du by-pass

Une fois l'appareil relié au circuit d'eau avec le by-pass, et relié au circuit électrique par un professionnel, s’assurer que :

•La machine est bien horizontale (niveau).

•Le circuit d’eau est purgé de l’air qui pourrait rester dans les tuyaux et la machine.

•Le circuit d’eau soit bien raccordé (pas de fuites ni de détérioration des raccords hydrauliques, bon serrage des

raccords à visser).

•Le circuit électrique est bien raccordé (bon serrage des câbles sur les bornes et disjoncteur intermédiaire), bien

isolé et relié à la terre.

•Les conditions d’installation et d’utilisation décrites précédemment sont bien respectées.

•La température extérieure est comprise entre :

o0 et + 35°C

•La température de l’eau comprise entre 15 et 30°C.

Vous pouvez alors mettre votre machine en marche, pour cela, veillez à bien suivre les points suivants dans l’ordre pour

chaque mise en route de la machine en début de saison):

•Ouvrir les 3 vannes du By-pass.

•Fermer à moitié la vanne de réglage.

•Démarrer la pompe du système de filtration.

•Mettre la pompe à chaleur sous tension et démarrer-la en plaçant l’interrupteur de marche/arrêt sur « I »

(marche).

•Vérifier que la machine démarre et s’arrête bien en même temps que le circuit de filtration : en cas de non

détection d’eau dans la machine, l’afficheur indique « FLO ».

•La machine se met en route après une temporisation de quelques minutes.

•Régler la température (chapitre « Régulation »).

•Régler le débit d'eau (chapitre « Réglage du débit d'eau »).

•Au bout de quelques minutes (temps de chauffe du circuit) vous pouvez régler le débit d’eau comme (Chapitre

« Réglage du débit d’eau »). Après cela, mettre en place la bâche et laisser la pompe à chaleur fonctionner

plusieurs jours (pompe de filtration en « marche forcée », jusqu’à ce que l’eau atteigne la température désirée.

- 9 -

Régulation (contrôleur électronique Tactile)

Liste des symboles d’information (activés lorsqu’ils sont en surbrillance) :

: heure : Débit d’eau

: Wifi : Ventilateur

: Timer : Compresseur

: Mode de fonctionnement : Pompe de filtration

: Machine en Stand By

Marche / Arrêt

Température actuelle

de l’eau

Symboles d’information

Accès menu réglages

Température de

consigne / Accès

réglages

- 10 -

Les différents modes de fonctionnement :

: mode Eco-Silence, le plus économique et silencieux

: Mode Smart, le plus intelligent, il s’adapte à vos besoins et à l’environnement

: Mode Boost, toute la puissance maximum de la machine

Écran principal

Sur l’écran principal, il est possible de modifier rapidement la consigne en tournant autour du cercle

central :

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali pool o mio Pompa di calore

pool o mio

pool o mio NET INVERTER Manuale

Manuali Pompa di calore popolari di altre marche

MICROWELL

MICROWELL HP 1000 GREEN Manuale utente

Sanyo

Sanyo SAP120FCH Manuale utente

Daikin

Daikin EHYHBH05AA Manuale utente

Panasonic

Panasonic WH-SDF03E3E5 Guida

Bryant

Bryant 544B Manuale utente

Airxcel

Airxcel 45000 Series Manuale

Mitsubishi Electric

Mitsubishi Electric PUZ-SWM60VAA Manuale utente

Dimplex

Dimplex LI 16I-TUR Guida utente

Carrier

Carrier WSHP Open v3 Guida rapida alla configurazione

TGM

TGM CTV14CN018A Manuale utente

Carrier

Carrier 38MGQ Series Manuale utente

Kokido

Kokido K2O K880BX/EU Guida alla risoluzione dei problemi

Viessmann

Viessmann VITOCAL 300-G PRO Type BW 2150 Guida rapida

Carrier

Carrier 48EZN Manuale utente

Viessmann

Viessmann KWT Vitocal 350-G Pro Series Istruzioni operative

Ariston

Ariston NIMBUS Manuale utente

Weishaupt

Weishaupt WWP L 7 Guida utente

GE Zoneline AZ85H09EAC Manuale utente

pool o mio EcoSpec Silent Inverter Manuale

Manuali Pompa di calore popolari di altre marche
