PRESONUS FIRESTUDIO MOBILE - SCHEMA Manuale utente

XLR (M) - XLR (F)

XLR (M) - XLR (F) x 6

(or snake)

XLR (M) - XLR (F)

TRS - TRS x 6

TRS - TRS

TRS - TRS

TRS - TRS

TS - TS

TRS - TRS x 2

TRS - TRS

TRS - TRS x 2

TRS - XLR (M)

FW400 FW400

Lead Vocal Guitar &

Processor

Guitar with Mic’d Cabinet

Bass

Computer with FireWire Synth or Controller

PreSonus Studio Channel

HP60 Back Panel

Mic’d Drum Kit

DigiMax™ D8

Back Panel

PreSonus HP60 Headphone Mixing System Front Panel

PreSonus DigiMax™ D8 8-Channel Mic Preamplier Front Panel

FireStudio Mobile 1

FireStudio Mobile 2

FireStudio Mobile 1 Back Panel

FireStudio Mobile 2 Back Panel

Dr

u

m

K

it

d

V

o

c

al

TS - TS

a

ss

so

r

The FireStudio Mobile enables you to simultaneously record and

play back up to ten channels. You can plug two microphones

directly into the FireStudio Mobile’s two preamplifiers and can

use the line- level inputs to connect

external microphone preamplifiers, such

as the PreSonus BlueTube DP, Studio

Channel, Eureka, or ADL 600. These line

inputs can also be used to connect

synthesizers, amp-modeling hardware,

etc. External analog-to-digital convert-

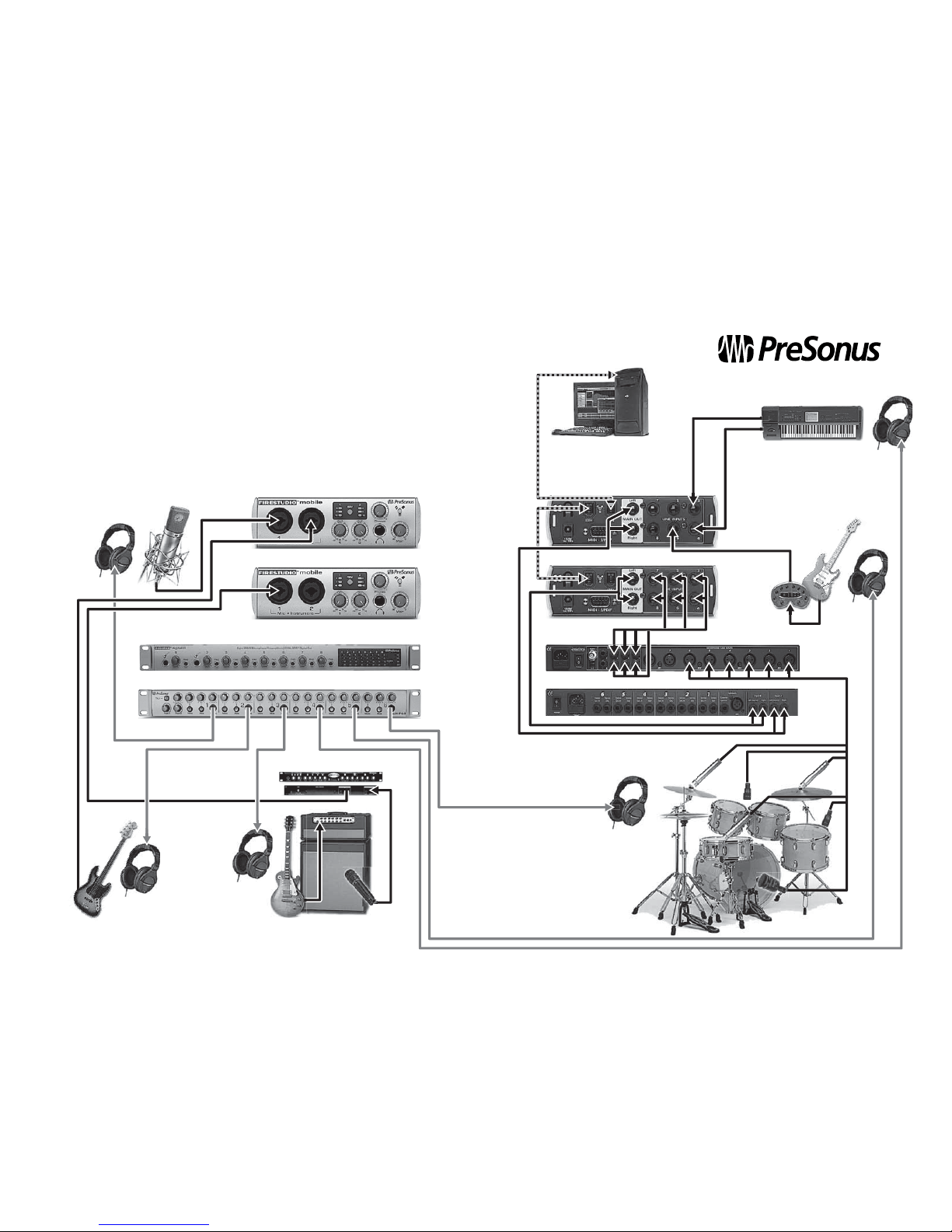

Recording a Full Band with

Two FireStudio Mobiles,

External Multichannel

Preamp and Headphone

Distribution Amplifier

ers can connect to the S/PDIF inputs. This makes recording

extremely easy. All you need are microphones, cables, and

monitor speakers.

Cables and Connectors:

2 FireWire cables

14 TRS - TRS cables

8 XLR (M) - XLR (F) cables

2 TS - TS cables

1 TRS - XLR (M)
