Prestigio MultiBoard PMBST02 Manuale operativo e di manutenzione

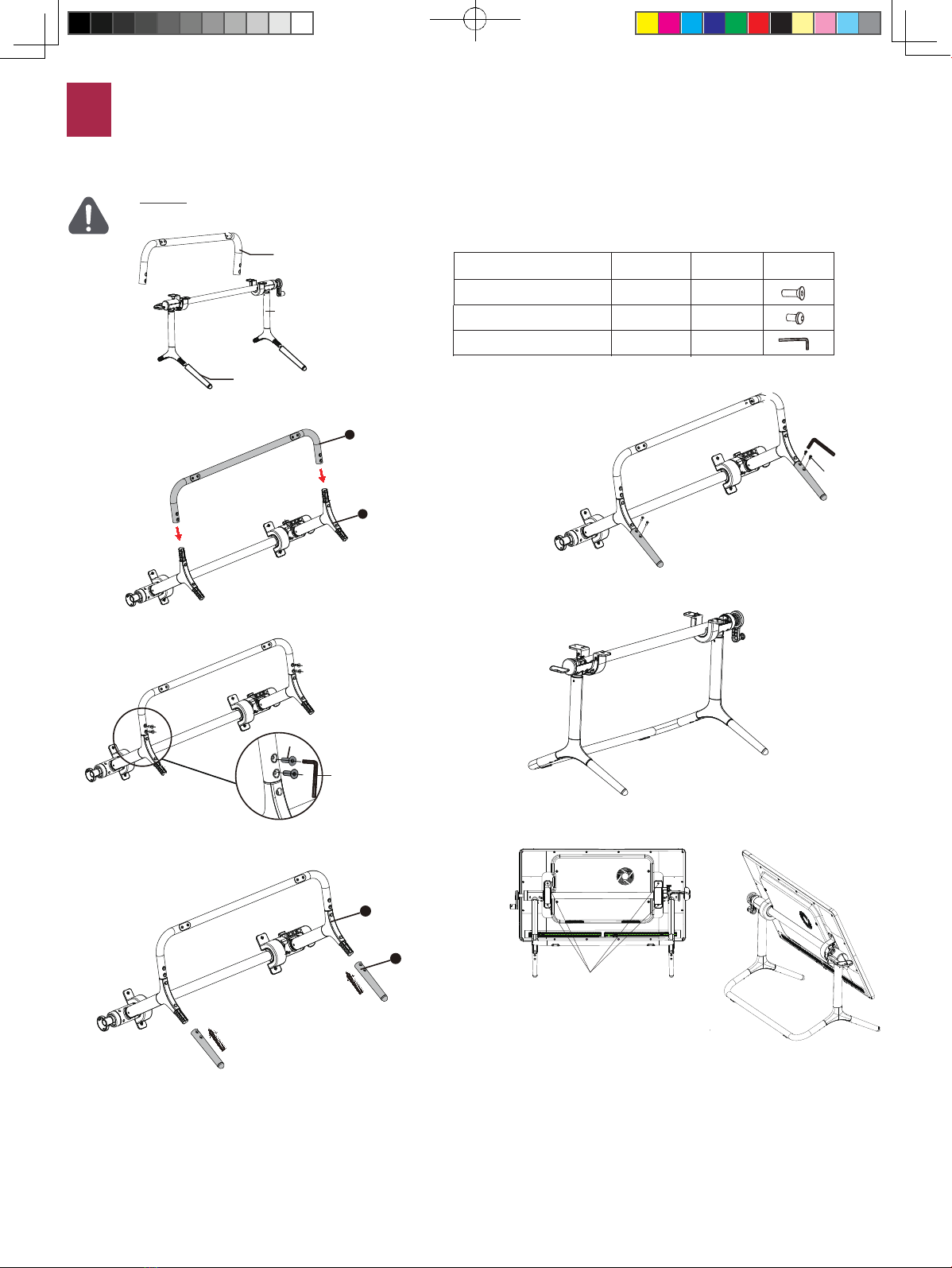

Installation Procedure of the Mobile Stand
Step 1: Before assembling the stand, check the specifications and quantities of the stand components.
EN
Prestigio MultiBoard stand PMBST02 can accommodate Prestigio Multiboard 43".
Height Adjustable, Angle Adjustable.
B-
Front foot pipe 2 PCS
C-
Rear bottom pipe 1 PC
A-
Elevation and rotation assembly 1 PC
Hexagon socket-head
countersunk screw
Hexagon socket flat
/round-head screw
Allen wrench
8PCS
M6*18
M6*10
N/A
4PCS
1PCS
Fixation Dimentions Quantity View
Fixation kit package
Figure 1
Figure 2
Figure 3
Step 2: Connect the elevation and rotation assembly A to the rear bottom pipe C,
as shown in Figure 1.
Step 3: Tighten the four M6*18 screws with an Allen wrench, as shown in Figure 2.
.
Allen wrench
M6*18
C
A
Step 4: Connect the elevation and rotation assembly A to the rear foot pipe B, as
shown in Figure 3.
B
A
Figure 4
Figure 5
Figure 6
Step 5: Tighten the four M6*18 screws with an Allen wrench, as shown in Figure 4.
M6*18
Allen wrench
Step 6: The assembled stand is shown in Figure 5.
Step 7: Tighten the four M6*18 screws with an Allen wrench, as shown in Figure 6.
Fix the device onto the stand and adjust the rotation angle and height of the stand
as required.
M6*10mm
After assembling
Net weight of stand: 8,8 kg
Gross weight of stand: 12,1 kg Stand size : 1137 * 520 * (530--685) mm
Package size : 1175 * 335 * 535 mm
Stand information
Инструкция по установке подставки
Шаг 1: Перед сборкой подставки проверьте наличие всех компонентов согласно спецификации.
RU
Prestigio MultiBoard подставка PMBST02 для модели Prestigio Multiboard 43".
Регулируемая высота, регулируемый угол наклона.
B-
Передняя нижняя
труба 2 шт.
C-
Задняя нижняя труба 1 шт.
A-
Основная рама 1 шт.
Рисунок 1
Рисунок 2
Рисунок 3
Шаг 2: Соедините заднюю нижнюю трубу (C) сосновной рамой (А).
См. рис 1.
Шаг 3: Зафиксируйте нижнюю трубу (С) четырьмя болтами M6*18 при
помощи ключа идущими вкомплекте. См. рис. 2.
.
Ключ
M6*18
C
A
Шаг 4: Соедините передние нижние трубы (В) сосновной рамой (А).
См. рис. 3.
B
A
Рисунок 5
Рисунок 6
Шаг 5: Зафиксируйте передние нижние трубы четырьмя болтами M6*18 при
помощи ключа идущими вкомплекте. См. рис. 4.
Шаг 6: Собранная подставка показана на рисунке 5.
Шаг 7: Закрутите четыре болта M6*18 ключем как показано на рисунке 6.
Установите устройство на подставку инастройте необходимый угол ивысоту
подставки.
M6*10mm
После установки
Вес нетто: 8,8 kg
Вес брутто: 12,1 kg Габариты: 1137 * 520 * (530--685) mm
Гарабиты упаковки : 1175 * 335 * 535 mm
Информация оподставке
Саморез сголовкой впотай
Саморез
Ключ
M6*18 8шт
M6*10
N/A
4шт
1шт
Крепеж Размеры Количество Вид
Крепеж вкомплекте
Рисунок 4
M6*18
Ключ
