PrimAster KZS-UG1800 Istruzioni per il montaggio
KZS-UG1800
Art.Nr.
39012039933
AusgabeNr.
39012039850
Rev.Nr.
12/09/2017
DE Kapp-, Zug- und Gehrungssäge
Originalbetriebsanleitung 6-17
GB Sliding cross cut mitre saw
Translation from the original instruction manual 18-28
FR Scie à onglet
Traduction des instructions d’origine 29-40
11
2
3
4
5
6
7
8
10
11
13 12
15
16
17
14
16a
16b
9
3
33
22
21
20
19
18
2
23
24
25
4
26
11
5
8
15
9
7
6
19
18
a
14
10
22
28
c
11
6
b
14
13
4
7
14
12
4
7
14
9
7
4
11 14 13
8
4
3
2
7
1514
16a
16b e
8
16
4
3
2
1
7
15
14
16a16b
6
22
27
27a
20
36
21
33
37 37
14
25
24
15
30
29
5
16
31
5
18
A
A
B
B
C
C
D
D
E
F
F
17 32
6
19
35
36
34
6DE
Inhaltsverzeichnis: Seite:
1. Einleitung 8
2. Gerätebeschreibung 8
3. Lieferumfang 8
4. Bestimmungsgemäße Verwendung 9
5. Wichtige Hinweise 9
6. Technische Daten 12
7. Vor Inbetriebnahme 13
8. Aufbau und Bedienung 13
9. Transport 16
10. Wartung 16
11. Lagerung 16
12. Elektrischer Anschluss 16
13. Entsorgung und Wiederverwertung 17
14. Störungsabhilfe 17
15. Konformitätserklärung 43
7DE
DE Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
DE Schutzbrille tragen!
DE Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen!
0
DE Achtung! Laserstrahlung
DE Schutzklasse II
DE Gehörschutz tragen!
DE Bei Staubentwicklung Atemschutz tragen!
Erklärung der Symbole auf dem Gerät
8DE
1. Einleitung
HERSTELLER:
Woodster GmbH
Günzburger Straße 69
D-89335 Ichenhausen
VEREHRTER KUNDE,
Wir wünschen Ihnen viel Freude und Erfolg beim Arbei-
ten mit Ihrem neuen Gerät.
HINWEIS:
Der Hersteller dieses Gerätes haftet nach dem gelten-
den Produkthaftungsgesetz nicht für Schäden, die an
diesem Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen Ersatz-
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Bestim-
mungen 0100, DIN 57113 / VDE0113.
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr
Elektrowerkzeug kennenzulernen und dessen bestim-
mungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise, wie
Sie mit dem Elektrowerkzeug sicher, fachgerecht und
wirtschaftlich arbeiten, und wie Sie Gefahren vermei-
den, Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Elektro-
werkzeugs erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für den
Betrieb des Elektrowerkzeugs geltenden Vorschriften
Ihres Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plas-
tikhülle geschützt vor Schmutz und Feuchtigkeit, bei
dem Elektrowerkzeug auf. Sie muss von jeder Bedie-
nungsperson vor Aufnahme der Arbeit gelesen und
sorgfältig beachtet werden. An dem Elektrowerkzeug
dürfen nur Personen arbeiten, die im Gebrauch des
Elektrowerkzeugs unterwiesen und über die damit
verbundenen Gefahren unterrichtet sind. Das geforder-
te Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthal-
tenen Sicherheitshinweisen und den besonderen
Vorschriften Ihres Landes sind die für den Betrieb von
Holzbearbeitungsmaschinen allgemein anerkannten
technischen Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder Schä-
den, die durch Nichtbeachten dieser Anleitung und den
Sicherheitshinweisen entstehen.

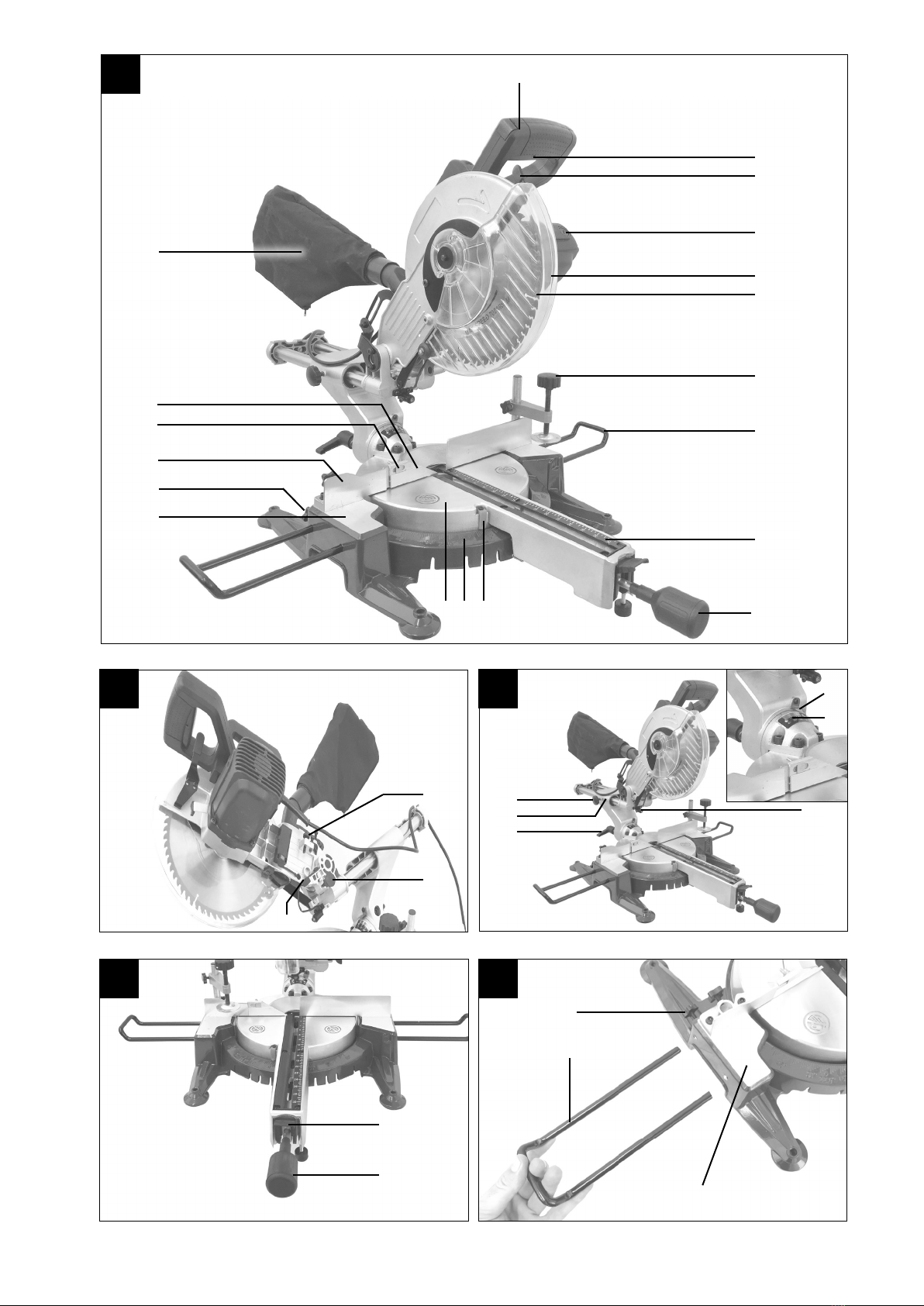

2. Gerätebeschreibung (Abb. 1-21)
1. Handgriff
2. Ein-/Ausschalter
3. Entriegelungshebel
4. Maschinenkopf
5. Sägeblattschutz beweglich
6. Sägeblatt
7. Spannvorrichtung
8. Werkstückauage
9. Feststellschraube für Werkstückauage
10. Tischeinlage
11. Handgriff
12. Zeiger
13. Skala
14. Drehtisch
15. feststehender Sägetisch
16. Anschlagschiene
16a.Verschiebbare Anschlagschiene
16b.Feststellügelmutter
17. Spänefangsack
18. Skala
19. Zeiger
20. Feststellschraube für Zugführung
21. Zugführung
22. Feststellschraube
23. Sicherungsbolzen
24. Schraube für Schnitttiefenbegrenzung
25. Anschlag für Schnitttiefenbegrenzung
26. Feststelltaste für Drehtisch
27. Justierschraube (90°)
28. Justierschraube (45°)
29. Flanschschraube
30. Außenansch
31. Sägewellensperre
32. Innenansch
33. Laser
34. Ein-/Ausschalter Laser
35. Batteriefach
36. Batteriefachdeckel
37. Schraube für Laser
a) 90° Anschlagwinkel (Im Lieferumfang nicht enthalten)
b) 45° Anschlagwinkel (Im Lieferumfang nicht enthalten)
c) Feder
d) Innensechskantschlüssel, 6 mm
3. Lieferumfang
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf
Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
9DE
ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
• Zug-, Kapp- und Gehrungssäge
• 1 x Spannvorrichtung (7)
• 2 x Werkstückauage (8)
• Spänefangsack (17)
• Innensechskantschlüssel (d)
• 2 x 1,5 V AAA Batterie
• 2 x Kohlebürste
• Betriebsanleitung
4. Bestimmungsgemäße Verwendung
Die Zug-, Kapp- und Gehrungssäge dient zum Kappen
von Holz und Kunststoff, entsprechend der Maschi-
nengröße. Die Säge ist nicht zum Schneiden von
Brennholz geeignet.
Warnung! Verwenden Sie das Gerät nicht zum schnei-
den anderer Materialien als in der Bedienungsanlei-
tung beschrieben.
Warnung! Das mitgelieferte Sägeblatt ist ausschließ-
lich zum Sägen von Holz bestimmt! Verwenden Sie
dieses nicht zum Sägen von Kunststoff!
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehende
Verwendung ist nicht bestimmungsgemäß. Für daraus
hervorgerufene Schäden oder Verletzungen aller Art
haftet der Benutzer/Bediener und nicht der Hersteller.
Es dürfen nur für die Maschine geeignete Sägeblätter
verwendet werden. Die Verwendung von Trennschei-
ben aller Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise, sowie
die Montageanleitung und Betriebshinweise in der Be-
dienungsanleitung.
Personen, die die Maschine bedienen und warten,
müssen mit dieser vertraut und über mögliche Gefah-
ren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungs-
vorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen
und sicherheitstechnischen Bereichen sind zu beach-
ten.
Veränderungen an der Maschine schließen eine Haf-
tung des Herstellers und daraus entstehende Schäden
gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können be-
stimmte Restrisikofaktoren nicht vollständig ausge-
räumt werden. Bedingt durch Konstruktion und Aufbau
der Maschine können folgende Punkte auftreten:
• Berührung des Sägeblattes im nicht abgedeckten
Sägebereich.
• Eingreifen in das laufende Sägeblatt (Schnittverlet-
zung).
• Rückschlag von Werkstücken und Werkstückteilen.
• Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen
des Sägeblattes.
• Gehörschäden bei Nichtverwendung des nötigen
Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäu-
ben bei Verwendung in geschlossenen Räumen.
Bitte beachten Sie, dass unsere Geräte bestimmungs-
gemäß nicht für den gewerblichen, handwerklichen
oder industriellen Einsatz konstruiert wurden. Wir
übernehmen keine Gewährleistung, wenn das Gerät in
Gewerbe-, Handwerks- oder Industriebetrieben sowie
bei gleichzusetzenden Tätigkeiten eingesetzt wird.
5. Wichtige Hinweise
Achtung! Beim Gebrauch von Elektrowerkzeugen
sind zum Schutz gegen elektrischen Schlag, Ver-
letzungs- und Brandgefahr folgende grundsätzliche
Sicherheitsmaßnahmen zu beachten. Lesen Sie alle
diese Hinweise, bevor Sie dieses Elektrowerkzeug
benutzen, und bewahren Sie die Sicherheitshinweise
gut auf.
Sicheres Arbeiten
1 Halten Sie Ihren Arbeitsbereich in Ordnung
–Unordnung im Arbeitsbereich kann Unfälle zur
Folge haben.
2 Berücksichtigen Sie Umgebungseinüsse
–Setzen Sie Elektrowerkzeuge nicht dem Regen
aus.
–Benutzen Sie Elektrowerkzeuge nicht in feuchter
oder nasser Umgebung.
–Sorgen Sie für gute Beleuchtung des Arbeitsbe-
reichs.
–Benutzen Sie Elektrowerkzeuge nicht, wo Brand-
oder Explosionsgefahr besteht.
3 Schützen Sie sich vor elektrischem Schlag
–Vermeiden Sie Körperberührung mit geerdeten
Teilen (z. B. Rohren, Radiatoren, Elektroherden,
Kühlgeräten).
4 Halten Sie Kinder fern!
–Lassen Sie andere Personen nicht das Werkzeug
der Kabel berühren, halten Sie sie von Ihrem
Arbeitsbereich fern.
5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf
–Unbenutzte Elektrowerkzeuge sollten an einem
trockenen, hochgelegenen oder abgeschlosse-
nen Ort, außerhalb der Reichweite von Kindern,
abgelegt werden.
6 Überlasten Sie Ihr Elektrowerkzeug nicht
–Sie arbeiten besser und sicherer im angegebe-
nen Leistungsbereich.
7 Benutzen Sie das richtige Elektrowerkzeug
–Verwenden Sie keine leistungsschwachen Elekt-
rowerkzeuge für schwere Arbeiten.
–Benutzen Sie das Elektrowerkzeug nicht für solche
Zwecke, für die es nicht vorgesehen ist. Benutzen
Sie zum Beispiel keine Handkreissäge zum Schnei-
den von Baumästen oder Holzscheiten.
10 DE
–Verwenden Sie das Elektrowerkzeug nicht zum
Brennholzsägen.
8 Tragen Sie geeignete Kleidung
–Tragen Sie keine weite Kleidung oder Schmuck, sie
könnten von beweglichen Teilen erfasst werden.
–Bei Arbeiten im Freien ist rutschfestes Schuhwerk
empfehlenswert.
–Tragen Sie bei langen Haaren ein Haarnetz.
9 Benutzen Sie Schutzausrüstung
–Tragen Sie eine Schutzbrille.
–Verwenden Sie bei stauberzeugenden Arbeiten
eine Atemmaske.
10 Schließen Sie die Staubabsaug-Einrichtung an
–Falls Anschlüsse zur Staubabsaugung und
Auffangeinrichtung vorhanden sind, überzeugen
Sie sich, dass diese angeschlossen und richtig
benutzt werden.
–Der Betrieb in geschlossenen Räumen ist nur
mit einer geeigneten Absauganlage zulässig.
11 Verwenden Sie das Kabel nicht für Zwecke, für die
es nicht bestimmt ist
–Benutzen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.
12 Sichern Sie das Werkstück
–Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten als mit Ihrer Hand
und ermöglicht die Bedienung der Maschine mit
beiden Händen.
–Bei langen Werkstücken ist eine zusätzliche
Auage (Tisch, Böcke, etc.) erforderlich, um ein
Kippen der Maschine zu vermeiden.
–Drücken Sie das Werkstück immer fest gegen
Arbeitsplatte und Anschlag, um ein Wackeln
bzw. Verdrehen des Werkstückes zu verhindern.
13 Vermeiden Sie abnormale Körperhaltung
–Sorgen Sie für sicheren Stand und halten Sie
jederzeit das Gleichgewicht.
–Vermeiden Sie ungeschickte Handpositionen,
bei denen durch ein plötzliches Abrutschen
eine oder beide Hände das Sägeblatt berühren
könnten.
14 Pegen Sie Ihre Werkzeuge mit Sorgfalt
–Halten Sie die Schneidwerkzeuge scharf und
sauber, um besser und sicherer arbeiten zu
können.
–Befolgen Sie die Hinweise zur Schmierung und
zum Werkzeugwechsel.
–Kontrollieren Sie regelmäßig die Anschluss-
leitung des Elektrowerkzeugs und lassen Sie
diese bei Beschädigung von einem anerkannten
Fachmann erneuern.
–Kontrollieren Sie Verlängerungsleitungen
regelmäßig und ersetzen Sie diese, wenn sie
beschädigt sind.
–Halten Sie Handgriffe trocken, sauber und frei
von Öl und Fett.
15 Ziehen Sie den Stecker aus der Steckdose
–Entfernen Sie nie lose Splitter, Späne oder ein-
geklemmte Holzteile bei laufendem Sägeblatt.
–Bei Nichtgebrauch des Elektrowerkzeugs, vor
der Wartung und beim Wechsel von Werkzeugen
wie z. B. Sägeblatt, Bohrer, Fräser.
16 Lassen Sie keine Werkzeugschlüssel stecken
–Überprüfen Sie vor dem Einschalten, dass
Schlüssel und Einstellwerkzeuge entfernt sind.
17 Vermeiden Sie unbeabsichtigten Anlauf
–Vergewissern Sie sich, dass der Schalter beim
Einstecken des Steckers in die Steckdose aus-
geschaltet ist.
18 Benutzen Sie Verlängerungskabel für den Außen-
bereich
–Verwenden Sie im Freien nur dafür zugelassene
und entsprechend gekennzeichnete Verlänge-
rungskabel.
–Verwenden Sie die Kabeltrommel nur im abge-
rollten Zustand.
19 Seien Sie stets aufmerksam
–Achten Sie darauf, was Sie tun. Gehen Sie mit
Vernunft an die Arbeit. Benutzen Sie das Elektro-
werkzeug nicht, wenn Sie unkonzentriert sind.
20 Überprüfen Sie das Elektrowerkzeug auf eventuel-
le Beschädigungen
–Vor weiterem Gebrauch des Elektrowerkzeugs
müssen Schutzvorrichtungen oder leicht beschä-
digte Teile sorgfältig auf ihre einwandfreie und be-
stimmungsgemäße Funktion untersucht werden.
–Überprüfen Sie, ob die beweglichen Teile ein-
wandfrei funktionieren und nicht klemmen oder
ob Teile beschädigt sind. Sämtliche Teile müssen
richtig montiert sein und alle Bedingungen erfül-
len, um den einwandfreien Betrieb des Elektro-
werkzeugs zu gewährleisten.
–Die bewegliche Schutzhaube darf in geöffnetem
Zustand nicht festgeklemmt werden.
–Beschädigte Schutzvorrichtungen und Teile müs-
sen bestimmungsgemäß durch eine anerkannte
Fachwerkstatt repariert oder ausgewechselt wer-
den, soweit nichts anderes in der Bedienungsan-
leitung angegeben ist.
–Beschädigte Schalter müssen bei einer Kunden-
dienstwerkstatt ersetzt werden.
–Benutzen Sie keine fehlerhaften oder beschädig-
ten Anschlussleitungen.
–Benutzen Sie keine Elektrowerkzeuge, bei denen
sich der Schalter nicht ein- und ausschalten lässt.
21 ACHTUNG!
–Bei Doppelgehrungsschnitten ist besondere
Vorsicht geboten.
22 ACHTUNG!
–Der Gebrauch anderer Einsatzwerkzeuge und
anderen Zubehörs kann eine Verletzungsgefahr
für Sie bedeuten.
23 Lassen Sie Ihr Elektrowerkzeug durch eine Elekt-
rofachkraft reparieren
–Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einer Elektrofachkraft ausgeführt
werden, indem Originalersatzteile verwendet
werden; anderenfalls können Unfälle für den
Benutzer entstehen.
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali PrimAster Sega
PrimAster
PrimAster TS2300 Istruzioni per l’uso
PrimAster
PrimAster PMAAS 40 Manuale utente
PrimAster
PrimAster DS1200 Istruzioni per il montaggio
PrimAster
PrimAster KZS2000 Istruzioni per l’uso
PrimAster
PrimAster TS2800 Manuale operativo
PrimAster
PrimAster KZS1500 Istruzioni per l’uso
PrimAster
PrimAster PMEKS 20 Manuale utente
PrimAster
PrimAster TS2000 Manuale operativo
PrimAster
PrimAster TS1200 Istruzioni per il montaggio
PrimAster
PrimAster KZS-UG2000 Manuale utente
