Profine ZERO Manuale tecnico
ATTENZIONE:
questa apparecchiatura necessita di una regolare manutenzione periodica al ne di
garantire i requisiti di potabilità dell’acqua potabile trattata e il mantenimento dei mi-
glioramenti come dichiarati dal produttore; usare secondo manuale d’uso.
WARNING:
this equipment requires regular maintenance to ensure treated water potability; use
according to the user guide.
use and installation | Zero

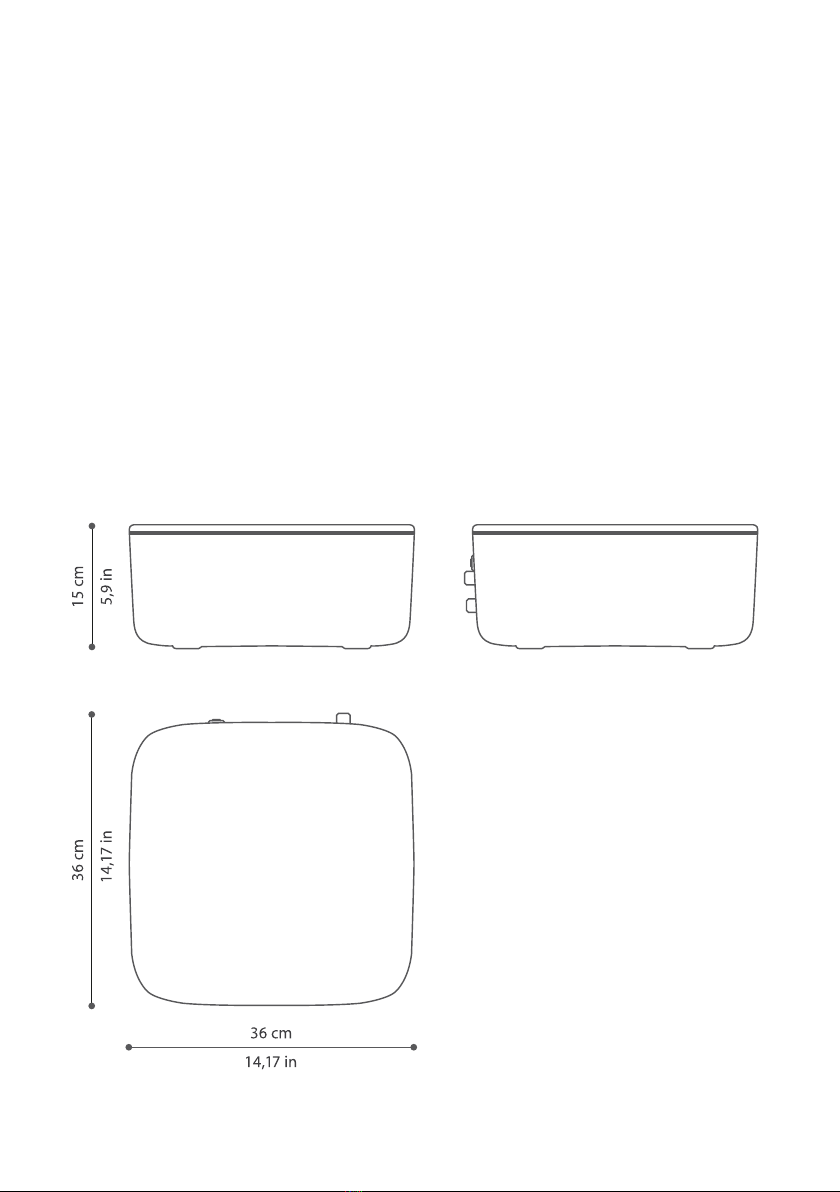

3dimensioni | dimensions
4
Zero | uso e installazione
tubo
8X6 mm
pipe
8X6 mm
2 m
6,56 ft
9300733
tubo ¼”
pipe ¼”
1 m
3,28 ft
9300522

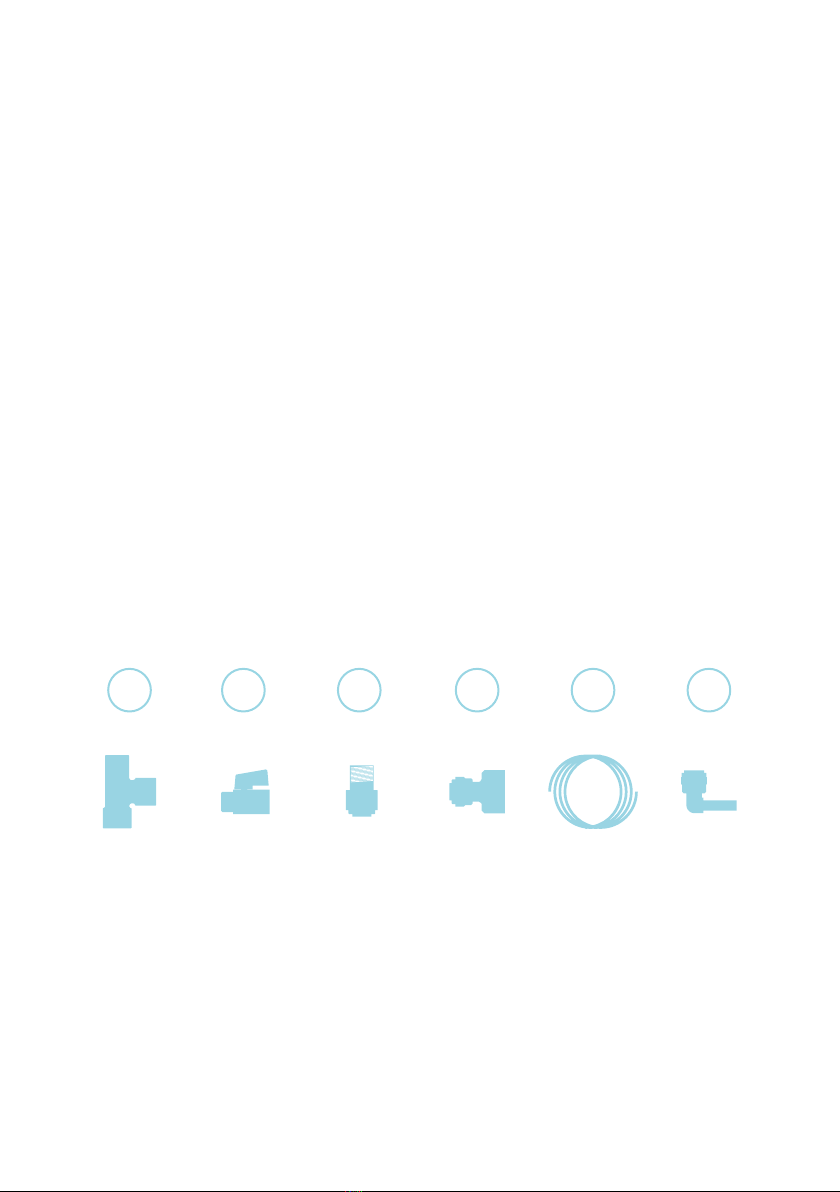

raccordo a
T F/F/M
T-tting
F/F/M
1 pezzo
1 piece
9400334
terminale
dritto M
3/8”
straight M
adapter
3/8”
1 pezzo
1 piece
9300258
valvola
sfera mini
M/F
mini ball
valve M/F
1 pezzo
1 piece
9400300
gomito
codolo
¼”
stem
elbow ¼”
1 pezzo
1 piece
9300728
connettore
dritto
femmina
straight
female
connector
2 pezzi
2 pieces
9300734
kit
rubinetto
gooseneck
faucet kit
1 pezzo
1 piece
XO0001BTW
kit staa
di scarico
drain
clamp
kit
1 pezzo
1 piece
1100137
terminale
dritto F
straight
female
adapter
1 pezzo
1 piece
9300651
gomito
codolo
8 mm
stem
elbow
8 mm
2 pezzi
2 pieces
9300735
O-ring
3021
O-ring
3021
1 pezzo
1 piece
1100223
lista componenti | component list
5
use and installation | Zero
schema generale | installation scheme
scarico
drain
entrata
in
uscita
out
scarico
drain
entrata
in
uscita
out
mix
corretto posizionamento | device correct positioning
installazione
installation
Prima di procedere all’installazione rimuovere i tappi gialli entrata (IN) e uscita (OUT)
e il tappo scarico (DRAIN), da reinserire in caso di spostamento della macchina.
Before installing remove the yellow IN and OUT plugs and the DRAIN plug, to be
inserted again in case of movement of the device.
1 tener premuto il collarino
2 estrarre il tappo
Rimozione tappo scarico
Drain plug extraction
1 keep pressed the collet
2 take out the plug
1
2
use and installation | Zero
7
kit staa
scarico
drain
clamp kit
1 pezzo
1 piece
tubo ¼”
pipe ¼”
quanto
necessario
just enough
codolo
gomito ¼”
stem
elbow ¼”
1 pezzo
1 piece
DHI
guarnizione
gasket
kit assemblaggio staa scarico
drain clamp kit assembly
installazione circuito di scarico
drain circuit installation
8
Zero | uso e installazione
1/4 2/4
forare ø 6 mm
drill ø 6 mm / 15/64”
installazione circuito di scarico | drain circuit installation
9
use and installation | Zero
scarico
drain
D
H
I
installazione circuito di scarico | drain circuit installation
10
Zero | uso e installazione
raccordo a
T F/F/M
T-tting
F/F/M
1 pezzo
1 piece
valvola a
sfera mini
M/F
mini ball
valve M/F
1 pezzo
1 piece
connettore
dritto F
straight
female
connector
1 pezzi
1 pieces
tubo
8X6 mm
pipe
8X6 mm
quanto
necessario
just
enough
codolo
gomito
8 mm
stem elbow
8 mm
2 pezzi
2 pieces
B CA F G E
installazione circuito entrata
inlet circuit installation
terminale
dritto M 3/8”
straight M
adapter 3/8”
1 pezzo
1 piece
