Prorack K1010 Manuale utente

1/1137-13-010-Rev7

Please Recycle

Alfa Romeo Tonale,5dr SUV 22+ EU 75 kg (165 lb) 75 kg (165 lb)

Alfa Romeo Tonale,5dr SUV Jun 23+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Mazda CX-9, 5dr SUV Jul 16+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Mazda CX-9, 5dr SUV 16+ EU 75 kg (165 lb) 75 kg (165 lb)

F T S

THD

K1010 Instructions

MAX kg (lb)

++ =

kg (lb)

MAX

ALWAYS REFER TO OUR WEBSITE FOR THE LATEST VERSION OF INSTRUCTIONS.

BESUCHEN SIE IMMER UNSERE WEBSITES, UM DIE NEUESTE VERSION DER ANWEISUNGEN ZU ERHALTEN.

CONSULTE NUESTRAS PÁGINAS WEB PARA VER LA ÚLTIMA VERSIÓN DE LAS INSTRUCCIONES.

RÉFÉREZ VOUS TOUJOURS À NOS SITES INTERNET POUR CONSULTER LA DERNIÈRE VERSION DES INSTRUCTIONS.

DEN NYESTE VERSJONEN AV INSTRUKSJONENE ER ALLTID TILGJENGELIG PÅ VÅRE NETTSIDER.

CONSULTE SEMPRE OS NOSSOS WEBSITES PARA OBTER A MAIS RECENTE VERSÃO DAS INSTRUÇÕES.

FARE SEMPRE RIFERIMENTO AI NOSTRI SITI WEB PER L’ULTIMA VERSIONE DELLE ISTRUZIONI.

ZAWSZE SPRAWDZAJ NASZĄSTRONĘINTERNETOWĄ,ABY UZYSKAĆNAJNOWSZĄWERSJĘINSTRUKCJI.

NEJNOVĚJŠÍ VERZI POKYNŮVŽDY NAJDETE NA NAŠÍ WEBOVÉ STRÁNCE.

POSLEDNÚ VERZIU POKYNOV VŽDY NÁJDETE NA NAŠICH WEBOVÝCH STRÁNKACH.

RAADPLEEG ALTIJD ONZE WEBSITES VOOR DE MEEST RECENTE VERSIE VAN DE INSTRUCTIES.

SE ALLTID VÅRA WEBBPLATSER FÖR DEN SENASTE VERSIONEN AV INSTRUKTIONERNA.

DEN NYESTE VERSION AF VEJLEDNINGERNE ER ALTID TILGÆNGELIG PÅ VORES HJEMMESIDER.

ОСТАННЯ ВЕРСІЯ ІНСТРУКЦІЇ ЗАВЖДИ ДОСТУПНА НА НАШОМУ САЙТІ.

KATSO AINA VERKKOSIVUSTOILTAMME UUSIN VERSIO OHJEISTA.

2/1137-13-010-Rev7

Please Recycle

11-04-233 11-04-234

11-04-229

11-04-230

FLUSH (F) THROUGH (T) HEAVY DUTY (HD) STANDARD (S)

FSHD THD

TRIM HD (THD)

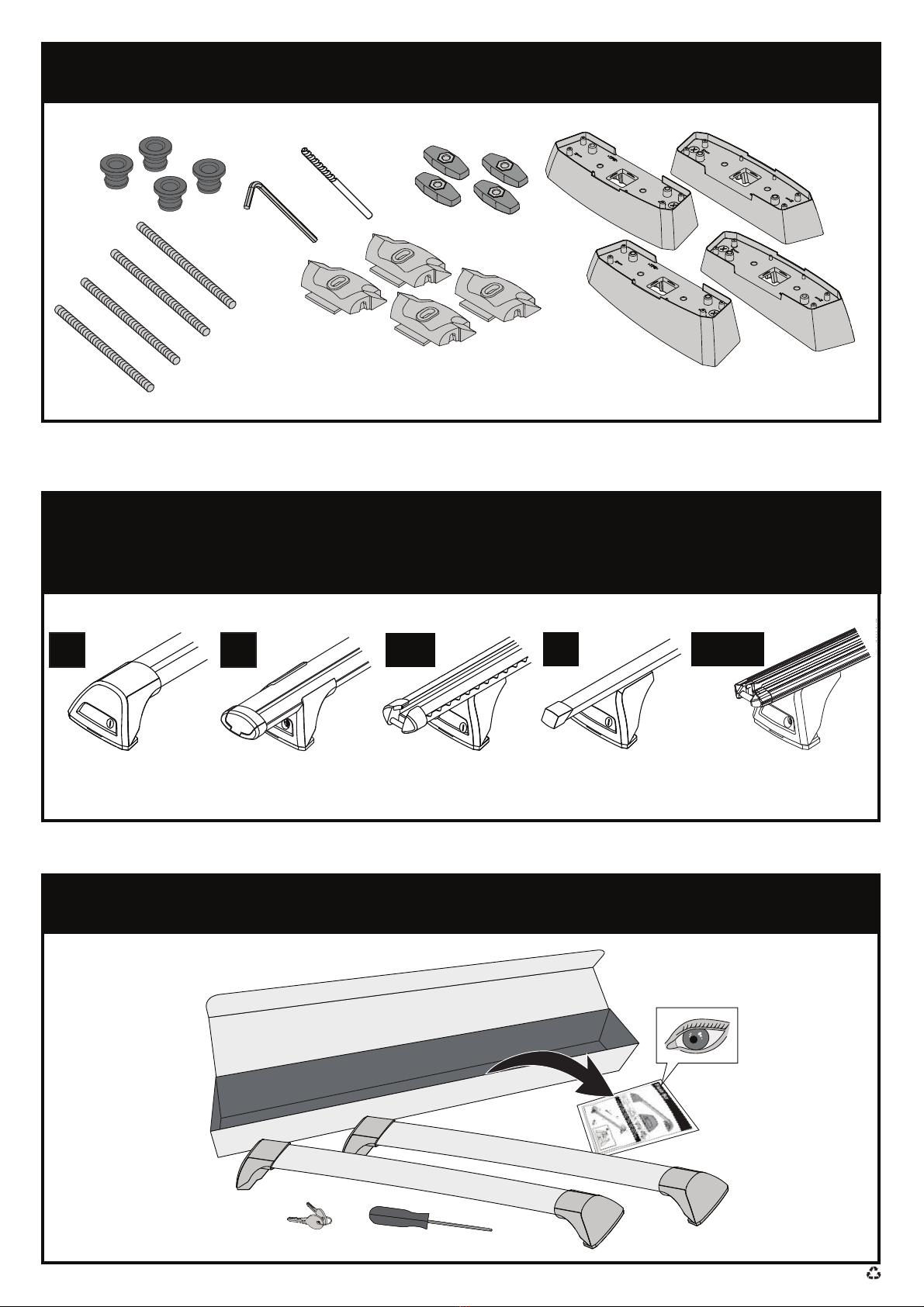

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • CONTENUTO

ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS

COMPATIBLE WITH • KOMPATIBEL MIT • COMPATIBLE CON • COMPATIBLE AVEC • KOMPATIBEL MED •

COMPATÍVEL COM • COMPATIBLE CON • KOMPATYBILNOŚĆ Z • KOMPATIBILNÍ S • KOMPATIBILNÉ S •

COMPATIBEL MET • KOMPATIBEL MED • KOMPATIBEL MED • СУМІСНИЙ З•YHTEENSOPIVA

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ATTENZIONE • UWAGA

UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

M6 x 70 mm

3/1137-13-010-Rev7

Please Recycle

1 2

x10

x4x4

F/T

HD/S

THD

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ATTENZIONE • UWAGA

UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

4/1137-13-010-Rev7

Please Recycle

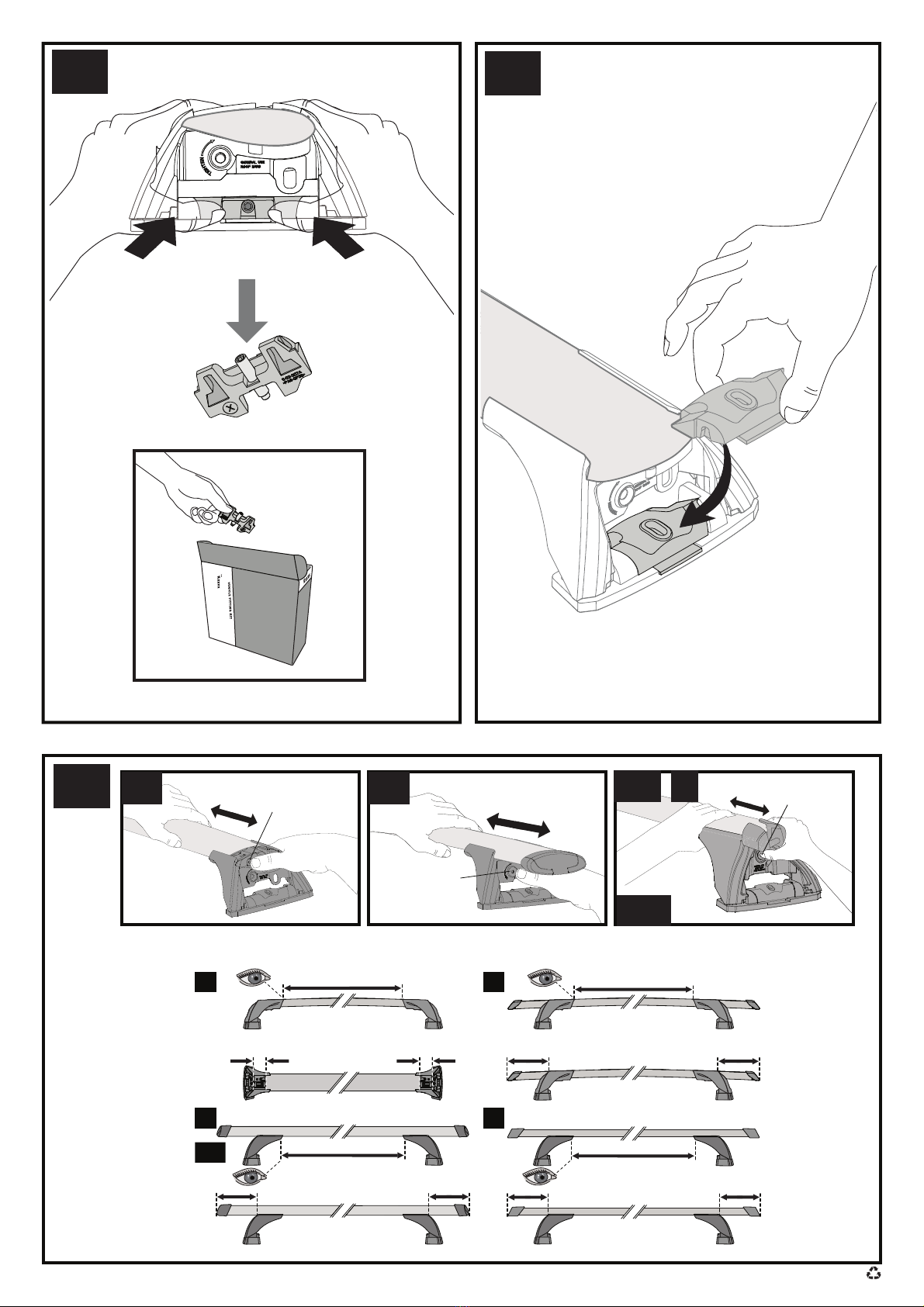

x4x4

PRESS

HD S

THD

HD T

THD

5/1137-13-010-Rev7

Please Recycle

X mm (X”)

12AB

Alfa Romeo Tonale, 5dr SUV 22+ EU X = 877 mm (34 1/2”) X = 810 mm (31 7/8”) A = 300 mm (11 3/4”) B = 440 mm (17 3/8”)

Alfa Romeo Tonale, 5dr SUV Jun 23+ AU, NZ X = 877 mm (34 1/2”) X = 810 mm (31 7/8”) A = 300 mm (11 3/4”) B = 440 mm (17 3/8”)

Mazda CX-9, 5dr SUV Jul 16+ AU, NZ X = 980 mm (38 5/8”) X = 940 mm (37”) A = 285 mm (11 2/8”) B = 490 mm (19 2/8”)

Mazda CX-9, 5dr SUV 16+ EU X = 980 mm (38 5/8”) X = 940 mm (37”) A = 285 mm (11 2/8”) B = 490 mm (19 2/8”)

6/1137-13-010-Rev7

Please Recycle

1. 2.

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ATTENZIONE • UWAGA

UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

CX-9 ONLY • CX-9 NUR • CX-9 SOLAMENTE • CX-9 SEULEMENT • CX-9 BARE • CX-9 SOMENTE • SOLO CX-9 • CX-9

TYLKO • CX-9 POUZE • CX-9 IBA • CX-9 ALLEEN • CX-9 BARA • KUN CX-9 • CX-9 ТІЛЬКИ • VAIN CX-9

Mazda CX-9, 5dr SUV Jul 16+ AU, NZ A = 285 mm (11 2/8”) B = 490 mm (19 2/8”)

Mazda CX-9, 5dr SUV 16+ EU A = 285 mm (11 2/8”) B = 490 mm (19 2/8”)

(X”)

7/1137-13-010-Rev7

Please Recycle

7b !

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ATTENZIONE • UWAGA

UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

TONALE ONLY • TONALE NUR •TONALE SOLAMENTE •TONALE SEULEMENT •TONALE BARE •TONALE SOMENTE • SOLO

TONALE • TONALETYLKO • TONALE POUZE •TONALE IBA •TONALE ALLEEN • TONALE BARA • KUN TONALE •TONALE ТІЛЬКИ

• VAINTONALE

8 9

Alfa Romeo Tonale, 5dr SUV 22+ EU A = 300 mm (11 3/4”) B = 440 mm (17 3/8”)

Alfa Romeo Tonale, 5dr SUV Jun 23+ AU, NZ A = 300 mm (11 3/4”) B = 440 mm (17 3/8”)

(X”)

8/1137-13-010-Rev7

Please Recycle

11-04-xxx-x

1110

FR = 11-04-233

= 11-04-234

= 11-04-230

= 11-04-229

FR RR

FL RL

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • MONTAGGIO • UMIESZCZENIE

UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

9/1137-13-010-Rev7

Please Recycle

THD

2 Nm

(18 lb-in)

10/1137-13-010-Rev7

Please Recycle

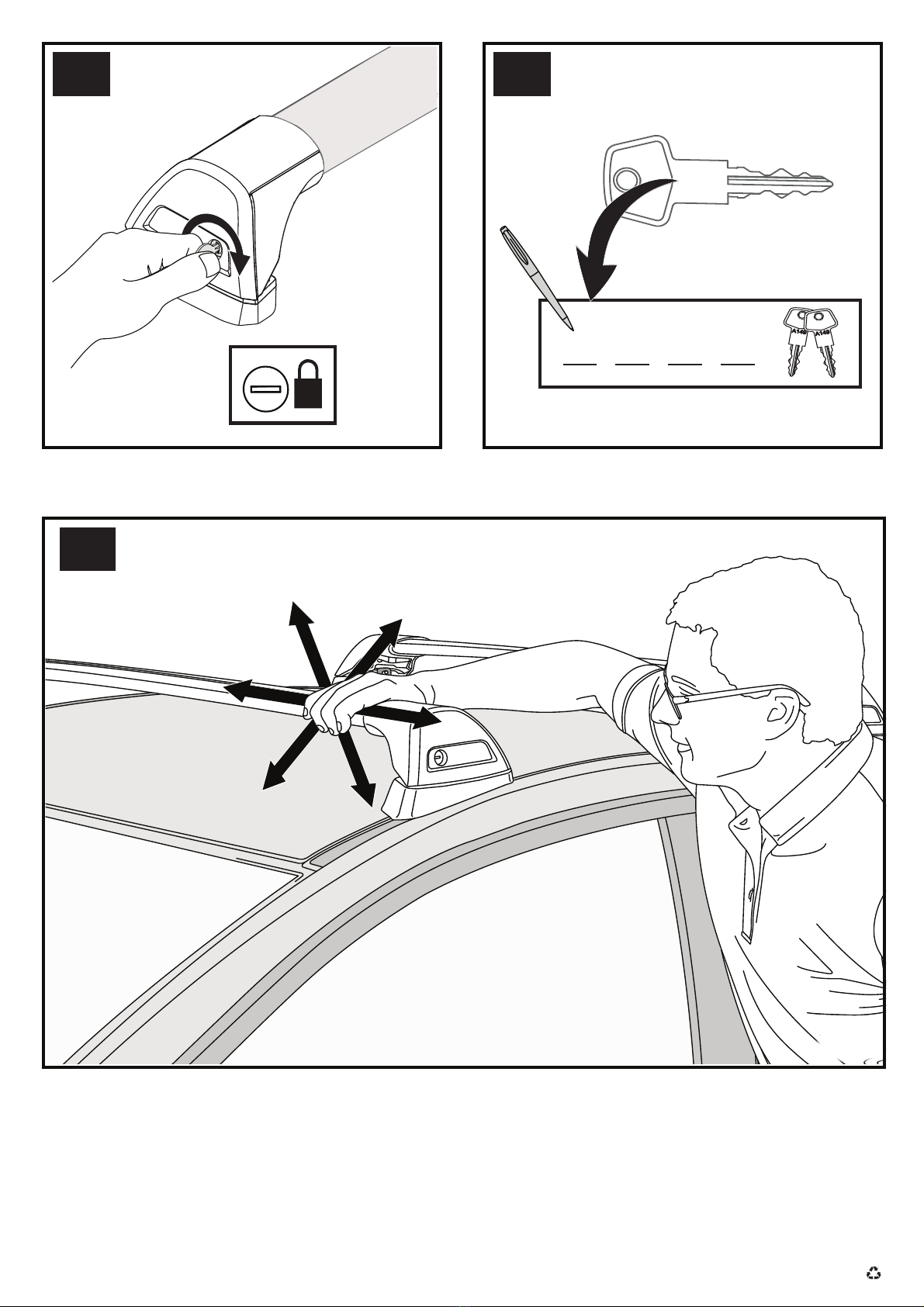

xxxx

1817
