protech Enigma XRG Manuale utente
scale 1/8
Instruction manual • Bouwhandleiding • Bauanleitung • Instructions de montage
T52
4WD
2
Service
SNV: Service na verkoop
Alléén fabricagefouten of problemen veroorzaakt door
een fabricagefout zullen op rekening van de SNV her-
steld worden. Er kan nooit aanspraak gemaakt worden
op een gratis herstelling door de SNV als de problemen
voortkomen uit een verkeerd gebruik van het produkt
SAV INTERNATIONALE
PROTECH
TEL: ++ 32 14 25 92 83
FAX: ++ 32 14 25 92 89
email: [email protected]
http://www.protech.be
Om het zoeken van het onderdeel dat u nodig hebt te
vergemakkelijken, gelieve de onderdelenlijst op pagina
25-26 van deze handleiding te raadplegen
PROTECH kan niet verantwoordelijk gesteld worden
voor schade of vorderingen voortvloeiend uit het
gebruik van dit produkt
KD : Kundendienst
Nur Herstellungsfehler oder durch Herstellungsfehler
verursachte Probleme werden für Rechnung des KD
repariert. Die Garantie kann nicht in Anspruch genom-
men werden, wenn das Problem auf eine unsachgemäße
Verwendung des Erzeugnisses zurückzuführen ist.
SAV INTERNATIONALE
PROTECH
TEL: ++ 32 14 25 92 83
FAX: ++ 32 14 25 92 89
email: [email protected]
http://www.protech.be
Bitte verwenden Sie die in diesem Anweisungsheft auf
Seite 25-26 abgedruckten Diagramme, um die Ersatztei-
le zu finden, die Sie benötigen.
PROTECH kann nicht für Schäden oder Ansprüche
haftbar gemacht werden, die sich aus der Verwendung
dieses Produkts ergeben.
SAV: Service après vente
Ne seront pris en charge par le SAV, que les pièces
présentant un vice de fabrication. En aucun cas, la
mauvaise utilisation du produit ne peut enjendrer un SAV
gratuit.
SAV INTERNATIONALE
PROTECH
TEL: ++ 32 14 25 92 83
FAX: ++ 32 14 25 92 89
email: [email protected]
http://www.protech.be
Afin de faciliter la recherche de vos pièces détachées,
veuillez consulter la liste des pièces détachées en fin de
cette notice
PROTECH ne peut pas être rendu responsable pour des
dommages provenant de l’utlisation de ce produit.
SAS: Service after sales
Please note that only manufacturing faults or problems
caused by manufactor faults will be repaired on the ac-
count of SAS. It is not possible to claim warranty if the
problem is caused by misuse of this product.
SAV INTERNATIONALE
PROTECH
TEL: ++ 32 14 25 92 83
FAX: ++ 32 14 25 92 89
email: [email protected]
http://www.protech.be
Please use the spare parts list at the back of this manual
to help you find the part more easily
PROTECH cannot be held responsible for damage or
any claims arizing from the use of this product.
3
Cut out
Uitsnijding
A découper
Ausschnit
Cut a hole in the rear window
Faîtes une découpe dans la vitre arrière
Cut out for the engine cooling
Découpe des orifices de refroidissement du moteur
AK100
PROTECH Curved scissors pecially
designed to cut all plastic materials
VERY IMPORTANT: do not forget to cut out the body for the engine cooling.
ATTENTION: Ne pas oublier de découper les orifices pour le refroidissement du moteur.
Cut out of the body / Uitsnijden van de carrosserie
Ausschneiden von Karosserie / Découpe de la carrosserie
Engine set -up / Afstellen van de motor
Einstellungen des Motors / Réglage moteur
Afstellen motor • Einstellen des Motors • Réglage du moteur
RG.21
RG.27
• Check the ENGINE SET-UP manual to start and break in the engine
• Lees aandachtig de handleiding AFSTELLEN MOTOR voor het inlopen en roderen van de motor
• Lesen Sie gründlich die Anleitung EINSTELLEN DES MOTORS für das einlaufen und rodieren vom Motor
• Consultez le manuel REGLAGE DU MOTEUR pour démarrer et rôder votre moteur
4
Assembly of the front and rear shock absorbers / Montage van de voorste en achterste schokdempers /
Assemblage des amortisseurs AV et AR / Montierung des Dämpferzylinder vorne und hinten
Shock washer sets
T56.005
Shock piston
T56.004
Shock shaft FR/RE
T52.021
Fill in until shock oil nearly over-
flows.
Remplissez d'huile pour amortisseur
jusqu'à presque débordement.
Vul de schokdemper tot bovenaan
met olie.
Bring Öl in den Dämpferzylinder
bis Oben.
Then, slowly move the piston up and
down to get rid of air bubbles.
Bougez lentement de haut en bas
pour enlever les bulles d'air.
Beweeg de schokdemper as lang-
zaam op en neer om de luchtbellen
uit de olie te krijgen.
Drucken zie die Kolbenstange
langzam nach Oben und nach Unten
um Luftblase zu entfernen.
Insert deeply
Insérez profondement
Diep indrukken
Tief eindrucken
Check if the piston
moves smoothly
Contôlez si le piston
bouge en douceur
Controleer of de as
makkelijk kan op en
neer bewegen
Shock spring FR/RE
T52.023
Pressure top
T56.011
To insert the shock shaft more easely
in the shock body, apply some oil.
Avant de glisser l’axe dans le corps
d’amortisseur, mettez un peu d’huile.
Alvorens de schockdemperas in de
schokdemperbehuizing te glijden,
gebruik een beetje olie op het uiteinde.
Bring ein weniges Öl auf die
kolbenstange an
C-Ring
Screw the shockcap on and tighten firmly /
Bien fermer le bouchon /
Schroef de afsluitkap goed vast /
Schraub das Oberteil gut fest
Pull down the piston
Tirez sur le piston
Trek de as naar beneden
Ziehe die Gestange nach Unten
Shock body FR/RE
T52.022
Shock cap
T56.105
Ball link shock
T56.106
Shock spring adj set
T54.112
Shock spring holder set
T54.110
SHOCK ABSORBERS (x4)
AMORTISSEURS COURTS (x4)
KORTE SCHOKDEMPERS (x4)
KURZE ÖLSTOßDAMPFER (x4)
5
Assembly of the differentials FR & RE / Montage van het voorste en achterste differentielen /
Assemblage des différentiels AV et AR / Montierung von die Vordere und Hintere Differentialen
COMPLETE FRONT of REAR DIFFERENTIAL
T56.015
Diff Case (F/R)
T56.084 Cap Joint
T56.082
Bevel gear 43T
T56.018
Black O-ring
T56.022
8 X 16 x 5 mm
T53.048
Black O-ring
T56.022
Cap Joint
T56.082
8 X 16 x 5 mm
ball bearing
T55.043
Differential gazket set
T56.021
DIFFERENTIAL MAINTANCE KIT
T56.020
90%
Full /
Plein /
Vol /
Voll
FRONT DIFF. More steering use the ref. SL2500
Standard use the ref. SL5000
Less steering use the ref. SL10000
REAR DIFF. Standard use the ref. SL1000
or use grease
USE ONLY PROTECH SILICONE OIL
Diff. gasket
T56.021 5x13mm shim
Cap joint 2-speed gear box
T52.020
Spur gear 45T
T47.124
Spur gear 49T
T47.121
2nd gear plate
T47.118
3x6mm
M3x6mm
3x12mm
3x3mm
Spring&ball
T47.117
2-speed shoes
T47.116
2-speed shaft
T52.019
Ball bearing flanged
T52.024
8 X 16 x 5 mm
ball bearing
T55.043
3x3mm
3x3mm
1st gear plate w/ bearing
T47.119
6
8 X 16 x 5 mm
ball bearing
T53.048
Gear box casing
T56.023

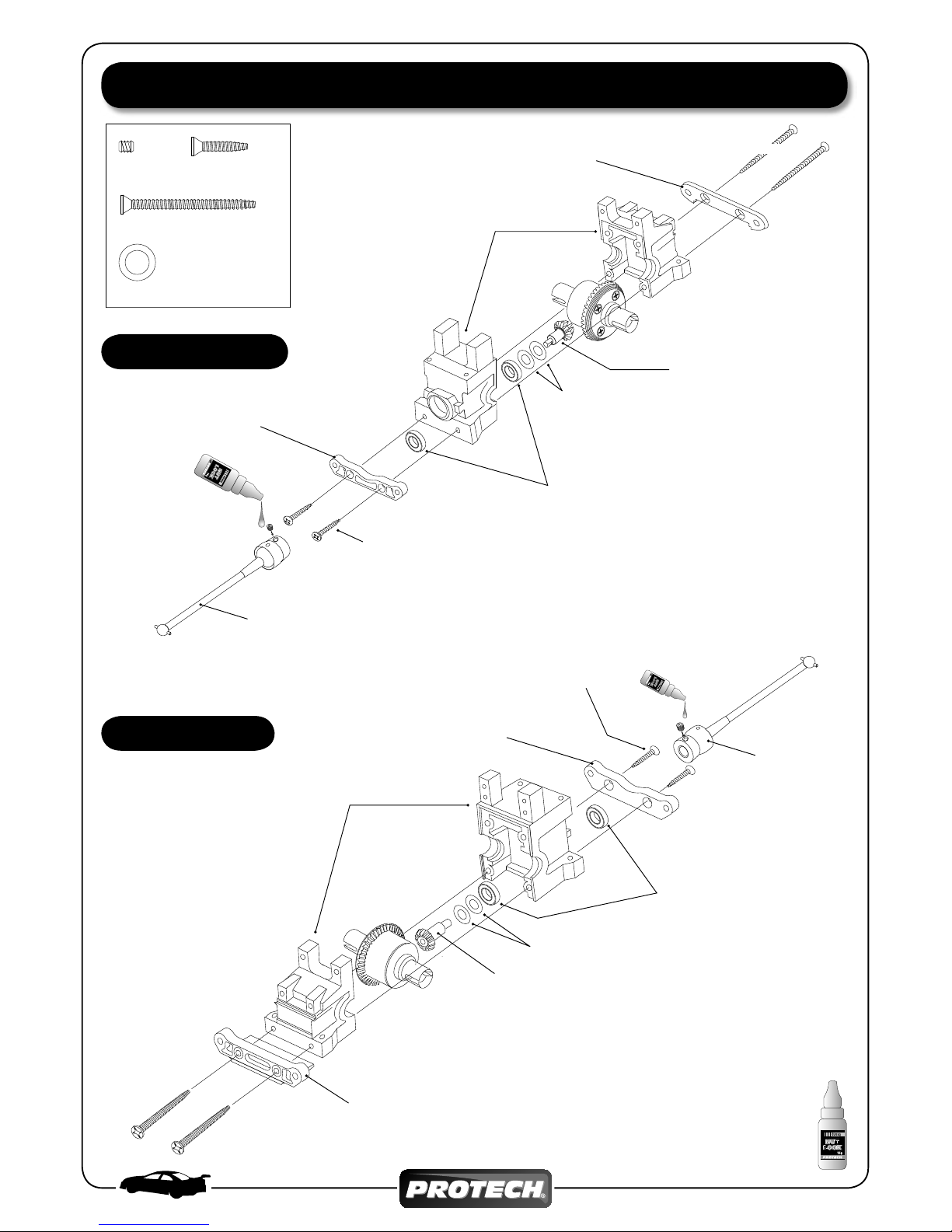

Assembly of the FR/RE gearbox / Montage van de voorst versnelling /
Montage des réducteurs AV / AR / Montierung des Getriebe vorne
Front lower arm holder
T56.035
Front lower arm holder
T59.001
Rear Front lower arm holder
T56.036
FRONT GEAR BOX
8,2mm x 12,5mm x 0,2mm Shim
3,5mm x 20mm (2)
MA2247
3,5mm x 45mm (2)
8 X 16 x 5 mm
ball bearing
T53.048
REAR GEAR BOX
8,2mm x 14mm x 0,3mm Shim
MA2283
3,5mm x 20mm (2)
MA2247
Stud lock
A601
Nut lock
A600
CVD Universal joint
T56.039
3,5mm x 45mm (2)
Bevel gear (small)
T56.017
CVD Universal joint
T56.039
Bevel gear (small)
T56.017
Rear lower arm holder (TOE-IN 2°)
T56.037
Gear box casing
T56.023
7
Installing the 2-speed gear box / Montage van de central versnelling /
Installation de la boîte de vitesse / Montierung des Getriebe
Center differential plate
T52.001
Brake cam
T56.049
Brake lever
T56.050
3mm x 10mm (4)
3mm x 4mm (2)
x4
x2
x2
Brake disc 1mm
T56.088
Center Diff. post (x4)
T56.086
FRONT
5 X 8 mm
Plastic bushing
T59.008
Remember to remove backing
from brake pad
OPTIONAL PART
5 X 8 mm
Flanged ball bearing
T56.085
Brake pads set
T56.051
3mm x 14mm (2)
Center Diff. support
T56.024 Cap joint 2-speed
gear box
T52.020
Spur gear 49T
T47.121
Spur gear
T47.124
8

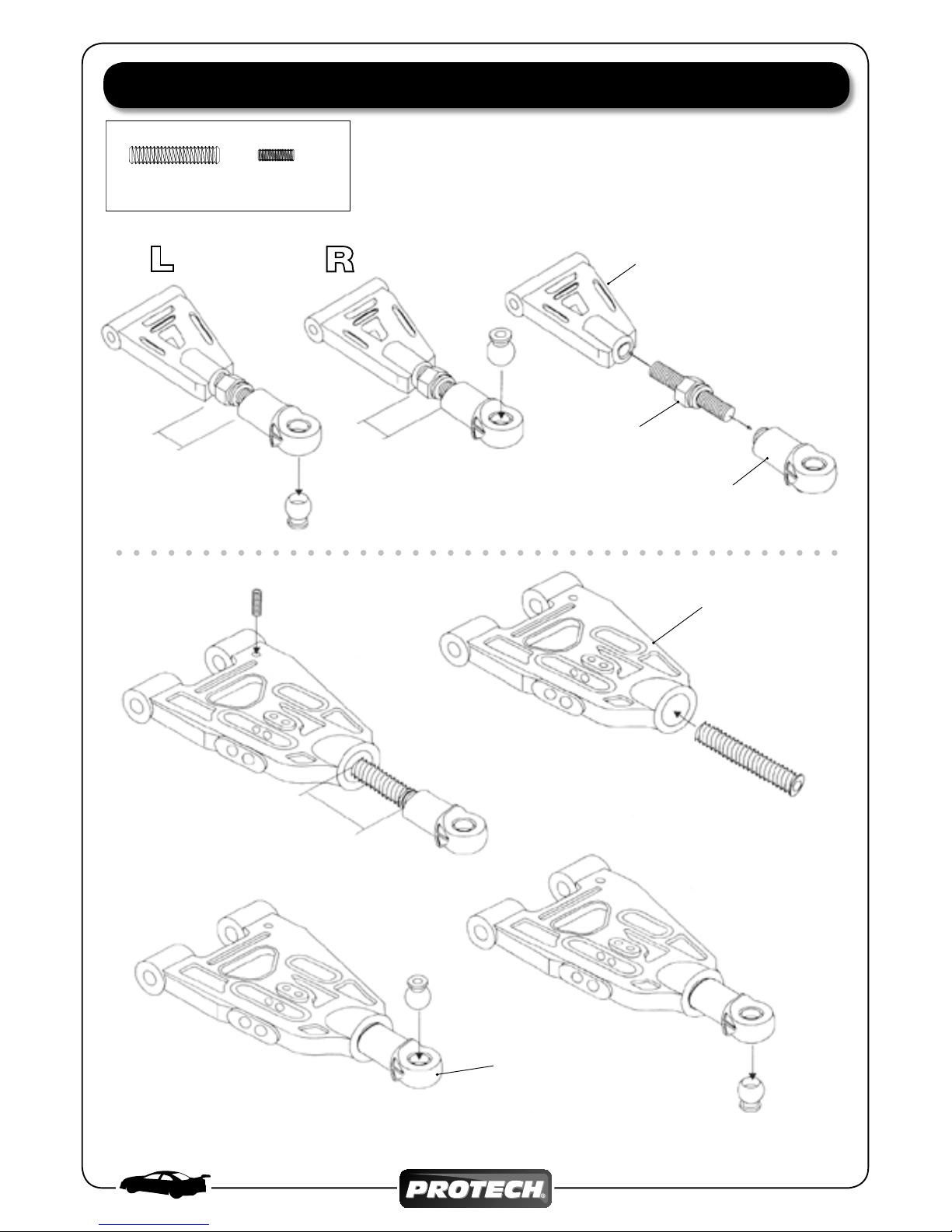

Assembly of the front suspension / Montage van de voorste ophanging /
Montage de la suspension avant / Montierung von die vordere Querlenker oben
Approx. 7mm
Approx. 7mm
Approx. 15mm
Front upper suspension arm
T56.028
Turnbuckle
T56.031
8mm x 35mm
Ball end
T56.030
Front lower suspension arm
T56.026
6mm x 30mm
T56.089
x2
x2
4mm x 12mm
Ball end
T56.030
L R
9

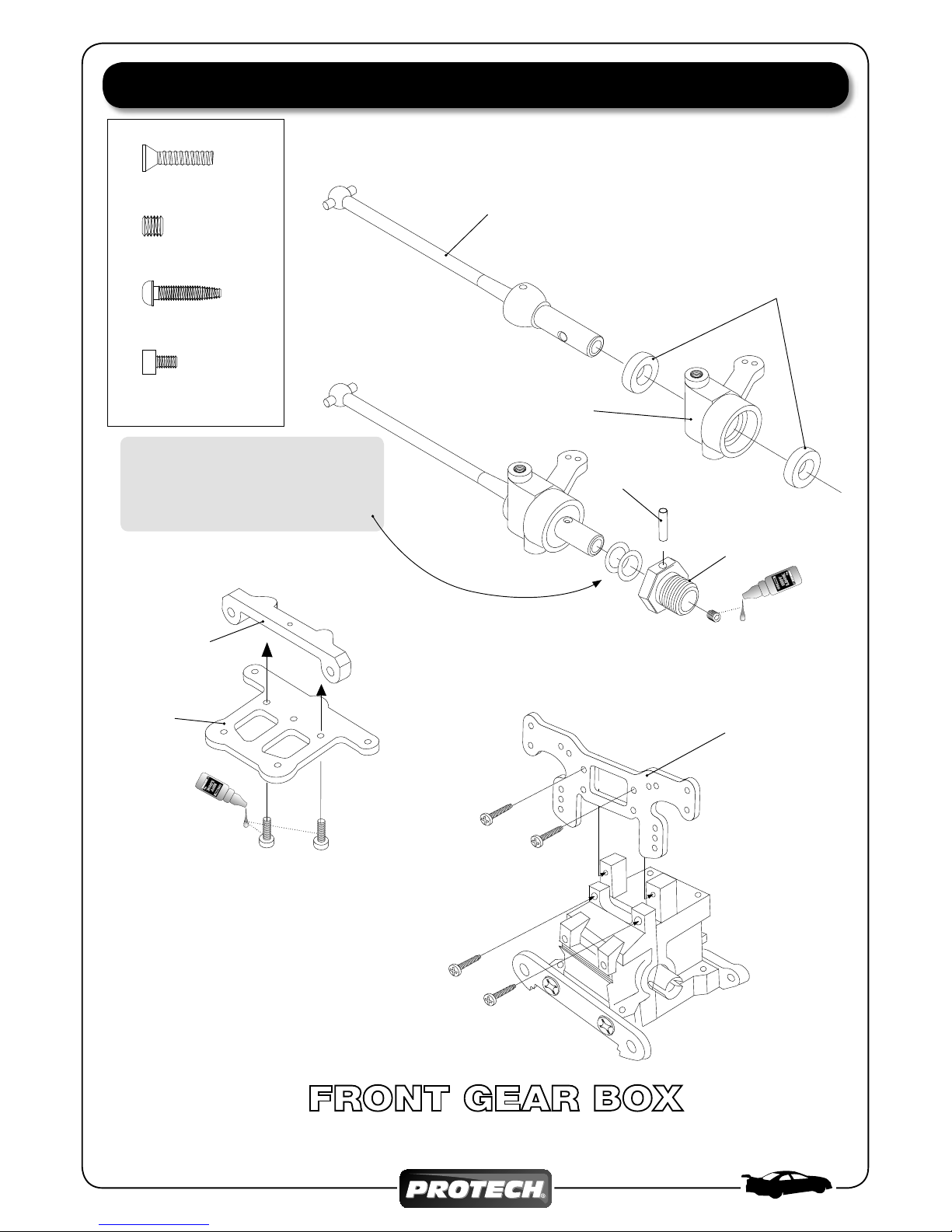

Assembly of the front suspension / Montage van de voorste ophanging /
Montage de la suspension AV / Montierung von die vordere Querlenker oben
CVD Universal joint
T56.038
8 X 16 x 5 mm
ball bearing
T55.043
Front steering knuckle
T56.044
3mm x 17mm Pin
T56.090
Wheel hub
T59.010
M5 x 5mm
This gap can be adjusted by add one or more shims.
Ajoutez une ou plusieurs rondelles pour limiter le jeu
latéral de l’hexagone.
Deze spatie kan opgevuld worden met één of meer
rondellen.
Die Spatzierung kann aufgefult werden mit ein oder
mehrdere Unterlegscheiben.
Front upper arm mount
T59.011
Servo saver top plate
T56.052
3mm x 6mm (2)
3,5mm x 16mm (2)
3,5mm x 16mm (2)
FRONT GEAR BOX
Alu front shock stay
T52.014
10
Assembly of the front suspension / Montage van de voorste ophanging /
Montage de la suspension AV / Montierung von die vordere Querlenker oben
4mm x 74mm
Shaft (set 8 pcs)
T56.029
4mm x 12mm
3mm x 16mm
3mm x 12mm
3mm x 3mm
Stabilizer Bar
2,2mm
T56.041
Front stabilizer mount
T56.043
3mm x 3mm
3,5mm x 45mm
3,5mm x 12mm
4mm x 57mm
Shaft (set 8 pcs)
T56.029
4mm x 12mm
• Caster angle adjuster
• Entretoise pour le réglage du carrossage
• Afstelringen voor het afstellen van het castor
• Disahzbughsen fur abstimmung des steur winkel
