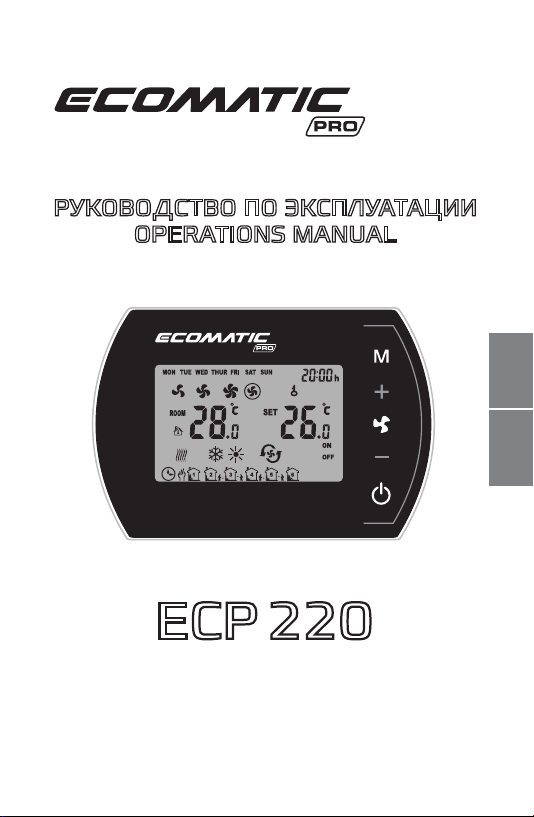

Proton ECOMATIC PRO ECP 220 Manuale utente

Ознакомьтесь с данным руководством до начала монтажа

Study this manual before installation

04041320

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ECP 220ECP 220

OPERATIONS MANUALOPERATIONS MANUAL

RUEN

Контроллер цифровой ECP220Контроллер цифровой ECP220

Данное руководство содержит важную

информацию по подключению и конфигурации

контроллера цифрового ECP220.

Для обеспечения правильного подключения и

использования контроллера цифрового ECP 220

необходимо внимательно ознакомиться с

настоящим руководством до начала монтажа.

Рекомендуем хранить данное руководство в

надежном месте для возможности обращения

к нему в процессе эксплуатации.

Производитель оставляет за собой право

вносить изменения в конструкцию изделия не

ухудшающих эксплуатационных характеристик

без предварительного уведомления.

Производитель не несет ответственности за

ущерб, нанесенный действиями лиц,

неознакомленных с данным руководством.

10. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ .....................................

2.1 Габариты ........................................................................................

1. ОБЩЕЕ ОПИСАНИЕ .......................................................................

2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ .................................................

4.1 Режимы работы ..........................................................................

4.2 Режимы работы вентилятора ...............................................

4.3 Режимы работы аппарата ......................................................

4.4 Датчик температуры ................................................................

4.5 Защита от разморозки .............................................................

4.6 Тип клапана ...................................................................................

4.7 Работа с пультом дистанционного управленияRC30 ...

4. ФУНКЦИИ И РЕЖИМЫ ..............................................................

5.1 Настройки параметров ............................................................

5.2 Блокировка/разблокировка кнопок ..................................

5.3 Настройки часов ........................................................................

5. МЕНЮ НАСТРОЕК ..........................................................................

6.1 Настройки режимов ................................................................

6.2 Настройка скорости вентилятора .....................................

6.3 Программирование недельного таймера .....................

6. ПРОГРАММИРОВАНИЕ ...........................................................

7.1 Настенный монтаж ..................................................................

7. МОНТАЖ ............................................................................................

8. СХЕМА ПОДКЛЮЧЕНИЯ ..........................................................

9. КОММУНИКАЦИЯ С BMS ........................................................

3.1 Описание кнопок ........................................................................

3.2 Главный экран ..............................................................................

3. ПАНЕЛЬ ECP 220 ...............................................................................

СОДЕРЖАНИЕ

RUEN

4.8 Работа с контактом дверным DC 230 .............................. 9

4.9 Настройка скорости вращения вентилятора ................

Применяется с тепловентиляторами PROTON EC.

Позволяет автоматически или вручную устанавливать

скорость вентилятора.

Возможность работы с пультом дистанционного управления

RC30.

Контролирует температуру воздуха в помещении (через

открытие/закрытие клапана или настройки

производительности вентилятора).

Защита от разморозки – защита от падения температуры

в помещении ниже критического уровня.

Возможность подключения термодатчика внешнего NTC65.

1. ОБЩЕЕ ОПИСАНИЕ

Регулировка оборотов вращения

вентилятора

Питание 230 VAC/50 Гц

Регулировка Кнопки/LCD–дисплей

Температура хранения –10 ... +60°C

Диапазон рабочей температуры

IP 20

0 ... +50°C

Корпус Пластик

Недельный таймер

Диапазон настройки температуры +5 ... +70°C

Датчик температуры

3 предустановленные

скорости + режим AUTO

2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Встроенный внутренний /

внешний NTC65 (опция)

Монтаж Настенный

5+1+1

Возможность работы с контактом дверным DC230.

Контроллер цифровой ECP220Контроллер цифровой ECP220

3.1 Описание кнопок

2.1 Габариты

3. ПАНЕЛЬ ECP 220

—Кнопка изменения режима.

—Кнопка изменения скорости.

—Кнопка ON/OFF.

—Кнопка повышения значения параметра.

—Кнопка понижения значения параметра.

36,5 138

RUEN

MON

OFF

TUE WED THUR FRI SAT SUN

ROOM

21 3 4 5 6

SET

—Скорость вентилятора (LOW, MED, HIGH, AUTO).

—Температура в помещении (ROOM TEMP).

—Заданная температура (SET TEMP).

—Режим охлаждения.

—Режим отопления.

—День недели.

—Часы.

—Блокировка кнопок.

—Статус настроек временных зон.

—Автоматический режим.

—Ручной режим.

—Временные зоны.

—Защита от разморозки.

—Режим вентиляции.

16 17 19

3.2 Главный экран

11 12

Контроллер цифровой ECP220Контроллер цифровой ECP220

4. ФУНКЦИИ И РЕЖИМЫ

Относится к РУЧНОМУ режиму работы вентилятора. Чтобы

выбрать режим вентилятора, смотрите раздел 5.1.

Постоянный – после достижения заданной температуры (3)

клапан закрывается, вентилятор работает с заданной

скоростью .

Термостатический – после достижения заданной

температуры клапан закрывается, вентилятор прекращает

работу.

4.1 Режимы работы

4.2 Режимы работы вентилятора

Вентилятор работает с выбранной предустановленной

скоростью (LOW, MED или HIGH). Дополнительные режимы:

обогрев, охлаждение и вентиляция. Недельный таймер

доступен в программируемом режиме.

Производительность регулируется автоматически в

зависимости от разницы между заданной и измеряемой

температурой (нет возможности изменить скорость

вентилятора вручную).

РУЧНОЙ РЕЖИМ

АВТОМАТИЧЕСКИЙ

ПРОГРАММИРУЕМЫЙ РЕЖИМ

RUEN

4.3 Режимы работы аппарата

Внутренний – температура измеряется встроенным

датчиком.

Внешний – температура в помещении измеряется с

помощью термодатчика внешнего NTC65 (опционально).

Когда температура внешнего или внутреннего датчика

достигнет 5°С (настройка по умолчанию, чтобы выбрать

другую температуру, смотрите раздел 5.1 ), автоматически

открывается клапан и выключается вентилятор.

Обогрев – клапан обогрева открыт, вентилятор

работает, когда температура в помещении ниже

заданной.

Охлаждение – клапан охлаждения открыт,

вентилятор работает, когда температура в

помещении выше заданной.

Вентиляция – клапан закрыт, вентилятор включен,

и работает с заданной производительностью.

В случае отказа или неправильно выбранного

датчика включится сигнализация: E0 или E1.

ВНИМАНИЕ!

4.4 Датчик температуры

4.5 Защита от разморозки

Чтобы выбрать датчик, смотрите раздел 5.1.

Контроллер цифровой ECP220Контроллер цифровой ECP220

Контроллер цифровой может работать с 2–х и 3-х ходовыми

нормально открытыми клапанами.

4.6 Тип клапана

За счет использования электронно-коммутируемых

двигателей на контроллере цифровом ЕСP 220 существует

возможность предустановки скоростей вращения

вентилятора. Для предустановки скоростей, смотрите

раздел 5.1

Контроллер цифровой ECP 220 оборудован для работы

с пультом дистанционного управления RC 30 (не идет в

комплекте). При помощи пульта дистанционного

управления можно включать/выключать контроллер,

изменять скорость вращения вентилятора, задавать

температуру и выполнять переключения режимов

работы (обогрев, охлаждения, вентиляция).

Контроллер цифровой ECP 220 оборудован для работы

с контактом дверным DC 230 (не идет в комплекте).

Данную функцию можно использовать для

автоматического включения/выключения оборудования

при помощи удаленного управления (вклю-

чения/выключения через нормально разомкнутый

контакт). Для включения режима работы с контактом

дверным, смотрите раздел 5.1.

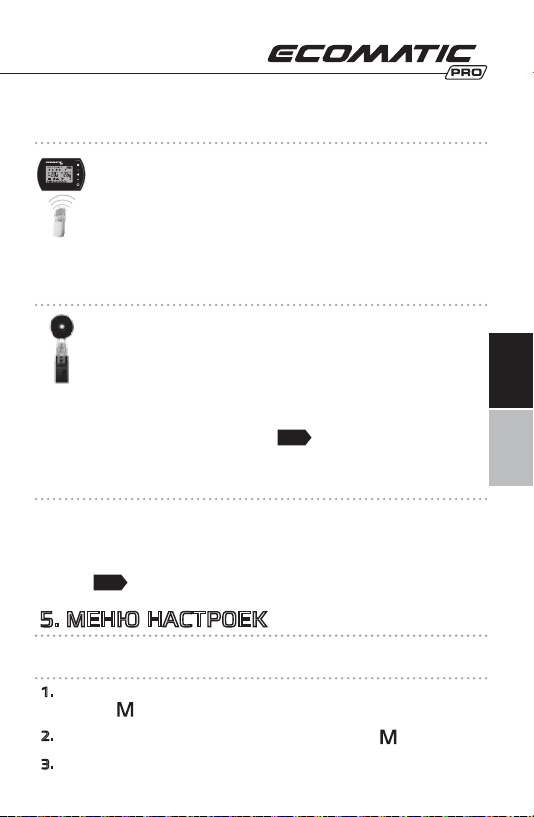

RC 30

DC 230

RUEN

4.7 Работа с пультом дистанционного

управления RC 30

4.8 Работа с контактом дверным DC230

4.9 Настройка скорости вращения

вентилятора

Когда контроллер выключен, нажмите и удерживайте

кнопку в течение 3-5 секунд.

Чтобы изменить настройки, нажмите кнопку .

Чтобы изменить параметры, нажмите кнопки +/–.

5.1 Настройки параметров

5. МЕНЮ НАСТРОЕК

Меню

настроек Настройка Значение

Калибровка температуры1

Режим вентилятора C1: Термостатический режим

C2: Постоянный режим

Датчик температуры 0: Внутренний датчик

1: Внешний датчик NTC

Минимальная

программируемая

температура

Максимальная

программируемая

температура

Температура включения

защиты от разморозки

Защита от разморозки 0: Включена

1: Выключена

–9°C

+5 ... +70°C

Предустановка

минимальной скорости

вращения вентилятора

80..10 В

(4 В по умолчанию)

Предустановка

максимальной скорости

вращения вентилятора

10 0..10 В

(9 В по умолчанию)

Тип автоматического

поддержания скорости

вращения вентилятора

Минимальная

программируемая скорость

вращения вентилятора в

автоматическом режиме

0: Автоматическая работа

в диапазоне 2..10В

1:Переключение между

тремя предустановленными

скоростями

0..10 В

(2 В по умолчанию)

Предустановка средней

скорости вращения

вентилятора

90..10 В

(7 В по умолчанию)

+5 ... +70°C

+5 ... +15°C

+9°C
