Instrucciones de servicio:
Dispositivo para torneado radios
Para trabajar con el dispositivo para torneado de radios, este se debe fijar
en lugar del el soporte de acero sobre el torno PD 230/E o bien PD 400:

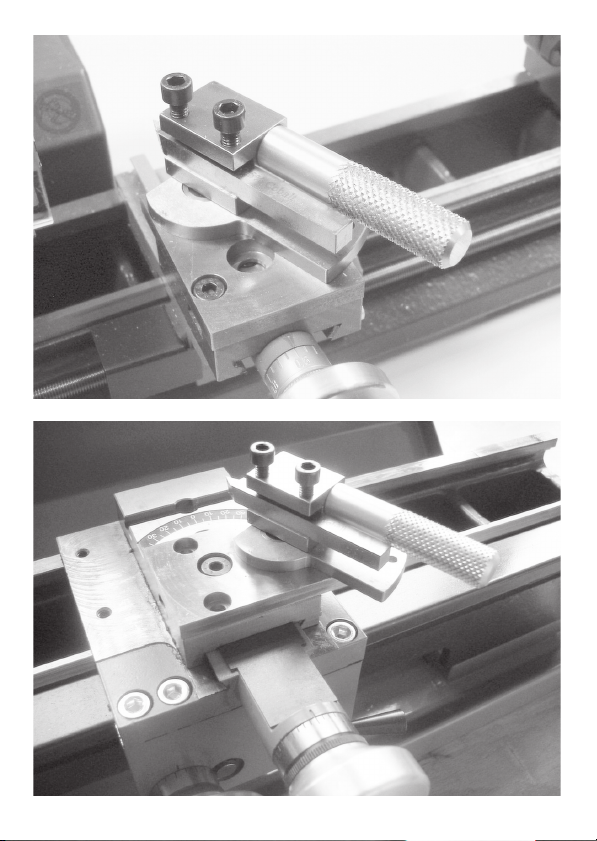

Así se hace en el PD 230/E (Fig. 1):
Aquí se debe destornillar el soporte longitudinal completo del soporte
transversal. Con los tornillos adjuntos M6x8 y el taco de corredera se
pueda ahora montar el dispositivo para tornear esferas.
Así se hace en el PD 400 (Fig. 2):
En el PD 400 se debe destornillar el soporte de acero. En su lugar
se fija el dispositivo para torneado de radios con el tornillo M8x10 adjunto.
Al emplear cuchillas de torno con una sección de 8x8 mm, el ajuste de
la altura de corte es correcta en ambas máquinas. Con otras cuchillas
de torno, se debe suplementar adecuadamente.
Así utiliza su dispositivo para torneado de radios:

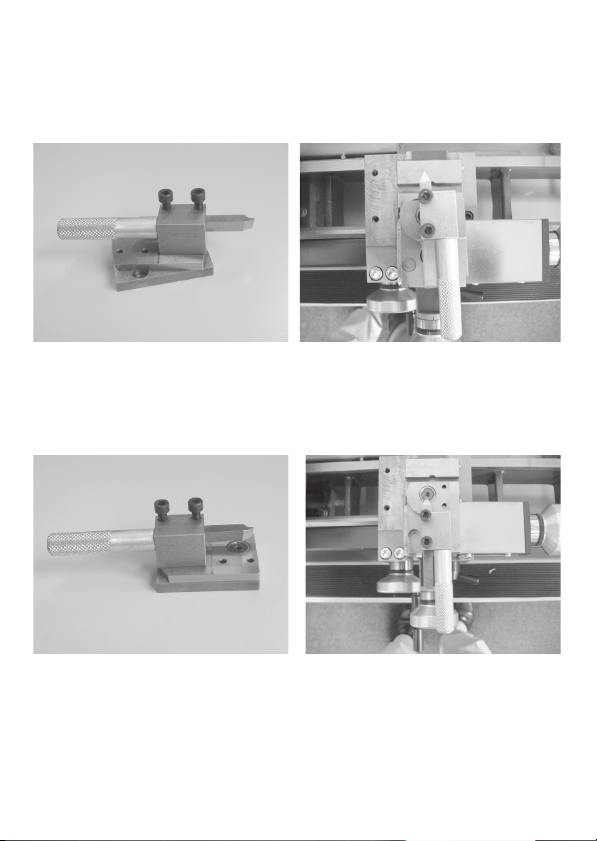

El soporte de acero del dispositivo para torneado de radios puede ser
fijado sobre la placa basculante, en posiciones diferentes (Fig. 3-4).
De esta manera, y además naturalmente a través de la longitud de la
cuchilla de torno se determina el radio. En caso que la cuchilla se
encuentre entre el eje longitudinal de la pieza y el punto de rotación de
la placa basculante, se tornean radios cóncavos. Si por el contrario,
la cuchilla se encuentra detrás del punto de rotación de la placa
basculante, se tornean radios convexos.
Para trabajar se adapta especialmente una cuchilla de contornear, así
p.ej. la cuchilla de contornear del juego de Cuchillas de torno PROXXON
Art Nº 24530, adjuntado a este conjunto.
Al alcance de suministro del dispositivo de torneado de radios
pertenecen:
1 unid. Dispositivo de tornado de radios 24061
1 unid. Cuchilla de torno
2 unid. Tornillos M6x8 DIN 912
1 unid. Tornillos M8x10 DIN 7984
1 unid. Taco de corredera 12x12x4 M6
