3.1 Features
Die FB/EB-Serie von PSSO ist in zwei Rahmengrößen, 16- und 24-Kanal bzw. 24-Kanal und 32-Kanal,
erhältlich. Die Elektronik ist in Einzelplatinen in einem stabilen Metallgehäuse verbaut. Diese ausfallsichere
Modulbauweise ist für Live-Anwendungen besonders wichtig, damit bei Ausfall eines Kanals nicht das ganze
Pult unbrauchbar wird.
Die einzelnen Kanalzüge sind mit hochwertigen Potis ausgestattet, die durch eine Kontermutter fest mit dem
Gehäuse verbunden sind. Dadurch behalten sie auch nach vielen Stunden im Live-Einsatz ihre Stabilität und
Festigkeit.
Die Kanalfader, Gruppenfader und Masterfader sind mit hochwertigen, staubgeschützten ALPS-Fader mit
100 mm Faderweg ausgestattet. ALPS-Fader weisen besonders hohe Dämpfungswerte und eine hohe
Langlebigkeit auf.
Diese Serie wurde dafür konzipiert, ein Pult gleichzeitig für Front of House und für Monitormixing
einzusetzen. Durch die Fülle der Anschluss- und Regelmöglichkeiten lässt sich das Gerät individuell für jede
Anwendung im Live-Bereich konfigurieren.

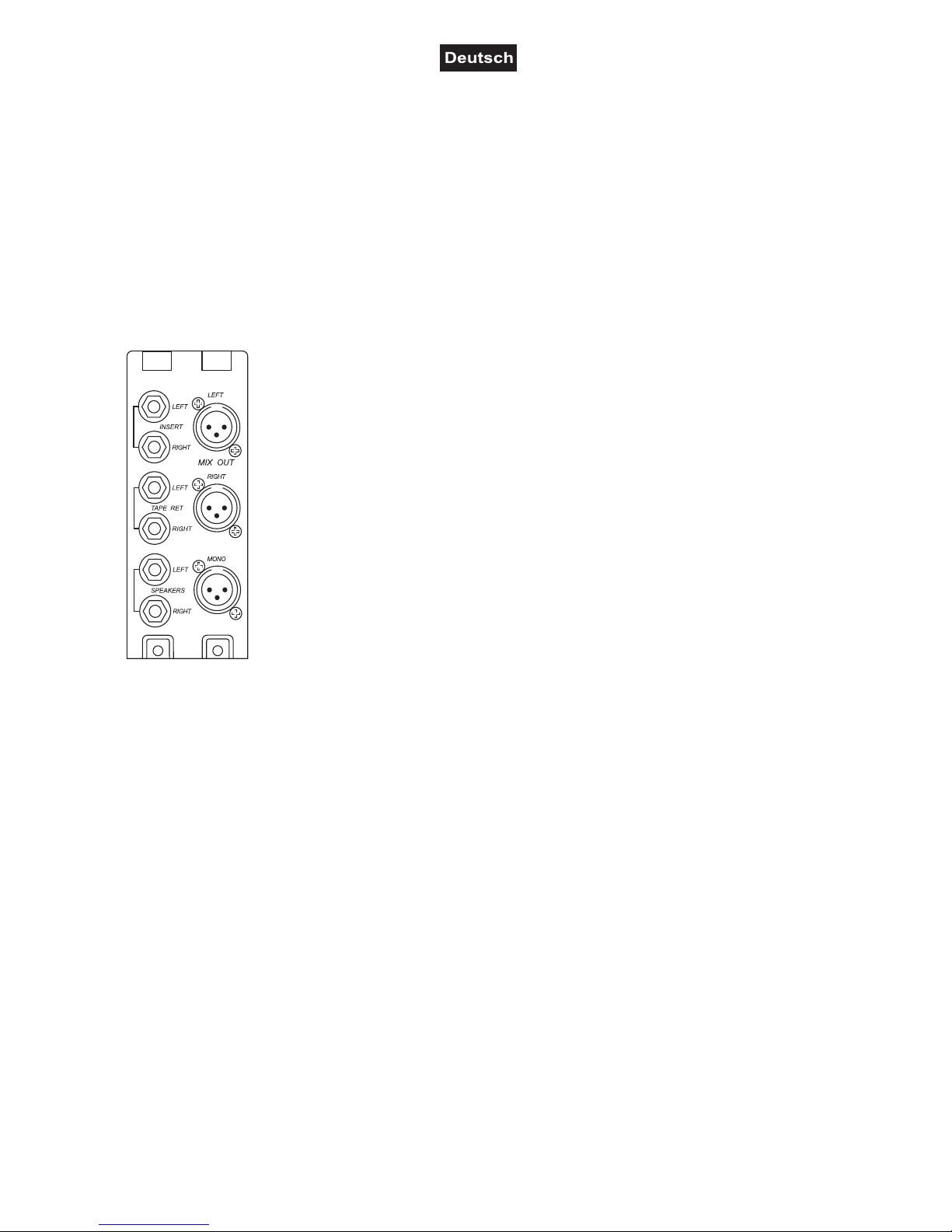

Der Hauptmix wird an die Master-Buchsen rechts und links sowie an eine weitere XLR-Buchse ausgegeben.
Dieser Mono-Ausgang ist separat über einen Regler einstellbar und kann bei einer LCR-Installation dazu
verwendet werden, das Centre Clust anzusteuern. Wird kein Centre Clust eingesetzt, kann dieser Ausgang
zum Anschluss einer Aktivbox oder einer zusätzlichen Endstufe zur Einrichtung eines Regieraums oder auch
für Video-Aufzeichnungen oder den Anschluss eines Subwoofers verwendet werden.
Die Stromversorgung übernimmt ein großzügig dimensioniertes 19" Netzteil, das die für Live-Anwendungen
typischen Stromschwankungen und Spannungsspitzen problemlos verkraftet.
Jeder Kanal verfügt über eine individuell zuschaltbare Phantomspeisung, -20 dB Pad zur Abschwächung
von hochpegligen Eingangssignalen, Phase Reverse und 80 Hz Low Cut. Der 4-fach Equalizer bietet einen
Glocken-Filter bei 50 Hz, einen Shelving Filter bei 12 KHz sowie zwei semi-parametrische Mitten. Über einen
Bypass-Schalter lässt sich die Klangfarbe des Eingangssignals schnell zwischen mit und ohne Equalizer
vergleichen.
Über 6 Regler lassen sich die sechs Aux-Wege und über einen Schalter auch der Direct Out komfortabel
einstellen. Aux 1&2 lassen sich über einen Schalter direkt von post- auf prefader umschalten, Aux 3-6
können über interne Jumper umgestellt werden.
Anwender, die neben dem FOH-Mix gleichzeitig auch Mehrspur-Mitschnitte machen wollen, haben bei
diesem Pult die Möglichkeit, die Direct Outs jedes Kanals individuell einzupegeln. Dadurch kann ein hier
angeschlossener Mehrspur-Rekorder unabhängig von der Faderposition mit konstanten Pegeln versorgt
werden.
Eine 5-fach Pegelanzeige je Kanal erleichtert das Einpegeln der einzelnen Signalquellen erheblich, da das
Signal nicht erst zum Master geroutet werden muss.
Ein weiteres Plus für Live-Gigs: alle Kanäle lassen sich per Knopfdruck stummschalten - so lässt sich z. B.
Hintergrundmusik ganz ohne störende Bühnengeräusche einspielen.
Anwendung: Mischpult für PA-Verleiher, Clubs, Jugendzentren, Bands, Kirchengemeinden.
4/8-Bus Live-Mischpult
• Einsatz zur FOH Publikumsbeschallung und als
Bühnenmonitor-Mischpult
• 100 mm ALPS-Fader
• Low noise Mic/Line-Mischpult
• Mono Eingänge mit XLR-Buchsen, +48V Phan-
tomspeisung und symmetrischen Line-Eingängen
• Insert bzw. Direct Out für jeden Kanal
• Phase Reverse-Schalter, High Pass-Filter und 4-
Band EQ in allen Eingängen
• 5-LED-Meter pro Eingang
• 4/8 Gruppen zum komfortablen Auspegeln
ganzer Signalgruppen (z. B. Schlagzeug)
• Stummschaltung (Mute) für jeden Kanal und
jede Gruppe über ON/OFF-Schalter
• 6 Aux-Send (2 pre/post, 4 post) pro Kanal für die
Ansteuerung der Effekte oder zum Monitoring
• Separate Master-, Gruppe-, Control Room- und
Kopfhörer-Ausgänge
• Talkback-Einrichtung
• 1 kHz-Signal-Generator mit rosa Rauschen für
Lautsprecher-Kalibrierung
• Präzises 10-LED Meter in Subgruppen und
Stereo-Master
• BNC-Buchse für Schwanenhalsleuchte
• Stabiles Metallgehäuse
