1. LESEN SIE ZUNÄCHST DIE BEDIENUNGSANLEITUNG.
2. WENDEN SIE SICH IN ZWEIFELSFÄLLEN AN IHREN HÄNDLER.
Liebe Käuferin, lieber Käufer,
Glückwunsch zum Kauf Ihrer Qlima Pool-Heizpumpe. Sie haben ein hochwertiges Produkt
erworben, dass Ihnen bei richtiger Benutzung jahrelang Freude machen wird. Bitte lesen
Sie zuerst diese Nutzungsanweisungen durch, um die maximale Lebensdauer Ihrer Pool-
Heizpumpe zu gewährleisten. Wir gewähren im Auftrag des Herstellers eine 24-monatige
Garantie auf sämtliche Material.
Viel Spaß mit Ihrer Pool-Heizpumpe.
Mit freundlichen Grüßen
PVG Holding b.v.
Kundendienstabteilung
Q_man_SPHP 130 ('21) V6.indd 2Q_man_SPHP 130 ('21) V6.indd 2 21-12-20 14:1421-12-20 14:14
3
2
INHALT
A. SICHERHEITSANWEISUNGEN
B. BEZEICHNUNG DER TEILE
C. ALLGEMEINES
D. INSTALLATION
E. NUTZUNG
F. BETRIEB
G. WARTUNG
H. FEHLERSUCHE UND ABHILFE
I. GARANTIEBEDINGUNGEN
WARUM SIE DIESE ANLEITUNG LESEN SOLLTEN
Diese Anleitung enthält viele praktische Tipps zur richtigen Bedienung und
Wartung Ihrer Pool-Heizpumpe. Im Abschnitt Fehlersuche und Abhilfe finden Sie
viele Lösungen zu allgemeinen Problemen. Wenn Sie Abschnitt H „Fehlersuche
und Abhilfe“ gelesen haben, brauchen Sie möglicherweise den Kundendienst gar
nicht erst hinzuzuziehen.
Q_man_SPHP 130 ('21) V6.indd 3Q_man_SPHP 130 ('21) V6.indd 3 21-12-20 14:1421-12-20 14:14
4
A
SICHERHEITSANWEISUNGEN
Das Gerät nur dann installieren, wenn die örtlich gel-
tenden bzw. nationalen Vorschriften, Verordnungen und
Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als
Pool-Heizpumpe für Privatpools vorgesehen. Kontrollieren
Sie die Netzspannung und Frequenz. Dieses Gerät eig-
net sich ausschließlich für Steckdosen mit Schutzkontakt,
Anschlussspannung 230 V~ / 50 Hz.
WICHTIG
• Das Gerät MUSS immer über einen geerdeten
Anschluss verfügen. Wenn die Stromversorgung
nicht geerdet ist, dürfen Sie das Gerät nicht
anschließen. Wenn das Gerät angeschlossen ist,
muss der Stecker immer gut zugänglich sein. Lesen
Sie sich diese Anweisungen gründlich durch und
halten Sie sie ein.
• Das Gerät enthält ein Kältemittel und ist als
Druckgerät einzuordnen. Wenden Sie sich wegen
Wartung des Geräts daher immer an einen
offiziellen Fachmann.
Vor dem Anschließen des Geräts müssen Sie Folgendes kon-
trollieren:
• Die Anschlussspannung muss mit der auf dem Typenschild
angegebenen Netzspannung übereinstimmen.
• Die Steckdose und die Stromversorgung müssen mit dem
auf dem Typenschild angegebenen Strom übereinstimmen.
• Der Stecker an der Geräteschnur muss in die Wandsteckdose
passen.
• Das Gerät muss auf einem festen Untergrund angebracht
werden.
Abschaltmöglichkeiten müssen gemäß den
Verdrahtungsregeln in der festen Verkabelung vorhanden
sein. Wenn Sie daran zweifeln, dass das Gerät für die
vorhandenen Einrichtungen geeignet ist, müssen Sie die
Q_man_SPHP 130 ('21) V6.indd 4Q_man_SPHP 130 ('21) V6.indd 4 21-12-20 14:1421-12-20 14:14
5
2
Stromversorgung zum Gerät von einem geprüften Elektriker
kontrollieren lassen.
• Dieses Gerät wurde gemäß den CE-Sicherheitsnormen
hergestellt. Trotzdem sollten Sie wie bei allen elektrischen
Geräten vorsichtig sein.
• Lufteinlass und Auslassgitter dürfen nicht verdeckt werden.
• Belüftungsöffnungen nicht versperren.
• Das Gerät darf niemals mit Chemikalien in Berührung
kommen.
• Bespritzen Sie das Gerät niemals mit Wasser und tauchen
Sie es nie in Wasser ein.
• Stecken Sie keine Hände, Finger oder Gegenstände in die
Öffnung des Geräts.
• Schließen Sie das Gerät nie über eine Verlängerungsschnur
an die Stromquelle an. Wenn keine geeignete Steckdose
mit Schutzkontakt zur Verfügung steht, müssen Sie von
einem Elektrofachmann eine entsprechende Steckdose
installieren lassen.
• Reparaturen bzw. Wartungsarbeiten am Gerät dürfen nur
von einem offiziellen Wartungsmonteur oder von Ihrem
offiziellen Händler ausgeführt werden. Halten Sie die in
der Bedienungsanleitung zu diesem Gerät aufgeführten
Anweisungen zur Bedienung und Wartung ein.
• Ziehen Sie immer den Stecker des Geräts aus der Steckdose,
wenn das Gerät nicht benutzt wird.
• Das Inbetriebsetzen oder Ausschalten des Geräts mittels
des Einsteckens oder Herausziehens des Netzsteckers ist
nicht zulässig. Benutzen Sie immer die für diesen Zweck
vorgesehenen Schalter am Gerät oder benutzen Sie die
Fernbedienung.
• Öffnen Sie das Gerät nicht, wenn es in Betrieb ist. Ziehen
Sie immer den Netzstecker, bevor Sie das Gerät öffnen.
• Ziehen Sie immer den Netzstecker, bevor Sie das Gerät
reinigen oder warten.
• Es darf kein Gasbrenner, Brenn bzw. Wärmeofen im
Luftstrom aufgestellt werden.
• Mit nassen Händen dürfen Sie die Schalter nicht bedienen
Q_man_SPHP 130 ('21) V6.indd 5Q_man_SPHP 130 ('21) V6.indd 5 21-12-20 14:1421-12-20 14:14
6
und das Gerät nicht berühren.
• Wenn das Gerät in Betrieb ist, erzeugt es Lärm. Der
Benutzer ist dafür verantwortlich zu kontrollieren, ob dies
mit den örtlichen Vorschriften übereinstimmt und ob das
Gerät auch anderweitig den örtlichen Vorschriften ent-
spricht.
• Dieses Gerät darf nicht von körperlich, geistig oder sen-
sorisch eingeschränkten Personen (oder Kindern) benutzt
werden oder von Personen, die unzureichende Erfahrung
und Kenntnisse haben, es sei denn dies erfolgt unter
Aufsicht und Anleitung zur Verwendung des Geräts durch
jemanden, der für die Sicherheit dieser Personen zustän-
dig ist.
• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie
nicht mit dem Gerät spielen.
• Es empfiehlt sich, sich nicht im direkten Luftstrom aufzu-
halten.
• Führen Sie keinerlei Veränderungen am Apparat durch.
Entfernen Sie das Isolationsmaterial nicht.
• Sollte das Netzkabel beschädigt sein, so muss es durch den
Hersteller, seinen Kundenservice oder durch eine Person
mit vergleichbaren Qualifikationen ersetzt werden, um
Gefahren zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen
mit körperlicher, sensorischer oder geistiger Behinderung
oder mangelnder Erfahrung und Wissen bedient werden,
wenn sie beaufsichtigt werden,
• oder in die sichere Nutzung des Geräts eingewiesen
wurden und die damit verbundenen Gefahren verstehen.
Kinder dürfen mit dem Gerät nicht spielen. Kinder dür-
fen mit dem Gerät nicht spielen. Die Reinigung und die
Wartung durch den Benutzer sind von Kindern nicht ohne
Aufsicht durchzuführen.
• Allgemeine Lieferbedingungen: Das Gerät muss immer
vertikal auf einer Palette und in der Originalverpackung
gelagert und transportiert werden. Falls es horizontal
gelagert oder transportiert wird, warten Sie mindestens
24 Stunden, bevor Sie es einschalten.
Q_man_SPHP 130 ('21) V6.indd 6Q_man_SPHP 130 ('21) V6.indd 6 21-12-20 14:1421-12-20 14:14
7
2
ACHTUNG!
• Wenn die Netzschnur, der Stecker, das
Gehäuse oder das Bedienfeld beschädigt
ist, dürfen Sie das Gerät nie benutzen.
• Bei Nichtbeachtung dieser Anweisungen
erlischt möglicherweise die Garantie für
dieses Gerät.
HINWEIS ZU FLUORGASEN
1. Diese Pool-Heizpumpe enthält Fluorgase. Spezifische Informationen zum Gastyp und zur Menge finden
Sie auf dem entsprechenden Aufkleber auf dem Gerät selbst.
2. Aufbau, Service, Wartung und Reparatur des Geräts müssen durch einen zertifizierten Techniker dur-
chgeführt werden.
3. Das Recycling des Produkts muss von einem zertifizierten Techniker durchgeführt werden.
4. Diese Pool-Heizpumpe ist luftdicht versiegelt und enthält Fluorgase.
BTEILBEZEICHNUNGEN
A Vordere Abdeckung F Elektroschaltkasten K Wasserflussschalter
B Befestigungsrahmen G Verdampfer L Linke Seitenabdeckung
C Gebläseblatt H Obere Abdeckung M Bedienfeld
D Gebläsemotor I Drosselteile N Kompressor
E Gebläseträger J Wärmetauscher O Basisrahmen
Q_man_SPHP 130 ('21) V6.indd 7Q_man_SPHP 130 ('21) V6.indd 7 21-12-20 14:1421-12-20 14:14
8
VERPACKUNGSINHALT
• Heizpumpe
• 2 hydraulische Einlass-/Auslassanschlüsse 32/38 mm Durchmesser
• Diese Installations- und Bedienungsanleitung
• 4 Schwingungsdämpfer
G
HINWEIS!
Sie können sich geringfügig von dem von Ihnen gekauften Produkt unterscheiden.
SCHALTPLÄNE
CALLGEMEINES
WÄHREND DER NUTZUNG
• Um schwere Verletzungen zu verhindern, berühren Sie das Gebläse niemals, wenn es in Betrieb ist.
• Halten Sie die Heizpumpe außer Reichweite von Kindern, um schwere Verletzungen durch die Blätter
des Wärmetauschers zu verhindern.
• Nehmen Sie das Gerät niemals in Betrieb, wenn kein Wasser im Pool ist oder falls die Umlaufpumpe
ausgeschaltet ist.
• Überprüfen Sie die Wasserflussrate jeden Monat und reinigen Sie den Filter bei Bedarf.
WÄHREND DER REINIGUNG
• Schalten Sie die Stromversorgung des Geräts ab.
• Schließen Sie die Wassereinlass- und -auslassventile.
• Stecken Sie nichts in die Luft- und Wasserein- und -auslässe.
• Spülen Sie das Gerät nicht mit Wasser aus.
Q_man_SPHP 130 ('21) V6.indd 8Q_man_SPHP 130 ('21) V6.indd 8 21-12-20 14:1421-12-20 14:14
9
2
WASSERAUFBEREITUNG
Heizpumpen für Pools können mit allen Arten von Wasseraufbereitungssystemen genutzt werden.
Nichtsdestotrotz ist es wichtig, dass das Aufbereitungssystem (Chlor-, pH-, Brom- und/oder Salzelektrolyse-
Messpumpen) im hydraulischen Kreislauf nach der Heizpumpe installiert wird.
Um eine Beeinträchtigung der Heizpumpe zu verhindern, muss der pH-Wert des Wassers zwischen 6,9 und
8,0 gehalten werden.
Die Heizpumpe lässt sich ganz einfach installieren. Während der Installation müssen lediglich der Wasser-
und der Stromanschluss vorgenommen werden.
AUFSTELLORT
Die Heizpumpe muss mindestens 2,5 m vom Pool entfernt installiert werden.
Bitte befolgen Sie nachstehende Regeln in Bezug auf die Standortwahl für die Heizpumpe.
1. Der zukünftige Standort des Gerätes muss für den praktischen Betrieb und zur Wartung leicht
zugänglich sein.
2. Es muss auf dem Boden installiert und idealerweise auf ebenem Untergrund platziert sein. Stellen Sie
sicher, dass der Boden ausreichend Stabilität bietet und das Gewicht des Geräts tragen kann.
3. Überprüfen Sie, ob das Gerät ausreichend belüftet ist, dass der Luftauslass nicht in Richtung der Fenster
von benachbarten Gebäuden gerichtet ist und dass die Abluft nicht zurückkehren kann. Sorgen Sie
darüber hinaus für ausreichend Platz rund um das Gerät für Wartungsarbeiten.
4. Das Gerät darf nicht in einem Bereich installiert werden, in dem es Öl, brennbaren Gasen, korrosiven
Produkten, schwefelhaltigen Verbindungen ausgesetzt oder in der Nähe von Hochfrequenzgeräten ist.
5. Um Schlammspritzer zu vermeiden, installieren Sie das Gerät nicht in der Nähe einer Straße oder eines
Wegs.
6. Um Lärmbelästigung von Nachbarn zu verhindern, achten Sie darauf, das Gerät so zu installieren, dass
es auf einen lärmunempfindlichen Bereich gerichtet ist.
7. Halten Sie das Gerät so weit wie möglich außer Reichweite von Kindern.
Platzieren Sie keine anderen Objekte in einem Abstand von weniger als 1,5 m vor der Heizpumpe.
Lassen Sie 30 cm Abstand rund um die Seiten und die Rückseite der Heizpumpe.
Lassen Sie keine Hindernisse über oder vor dem Gerät!
Q_man_SPHP 130 ('21) V6.indd 9Q_man_SPHP 130 ('21) V6.indd 9 21-12-20 14:1421-12-20 14:14
STROMANSCHLUSS
Bevor Sie Ihre Heizpumpe anschließen, achten Sie
darauf, dass der Netzstecker geerdet ist. Die Filterpumpe
muss gleichzeitig mit der Heizpumpe laufen. Aus diesem
Grund müssen Sie beide an den gleichen Stromkreislauf
anschließen.
10
DINSTALLATION
AUFBAU
Der der Heizpumpe vorgeschaltete Filter muss regelmäßig gereinigt werden, damit das Wasser im System
sauber bleibt und somit betriebliche Probleme durch Schmutz oder eine Verstopfung des Filters zu vermei-
den.

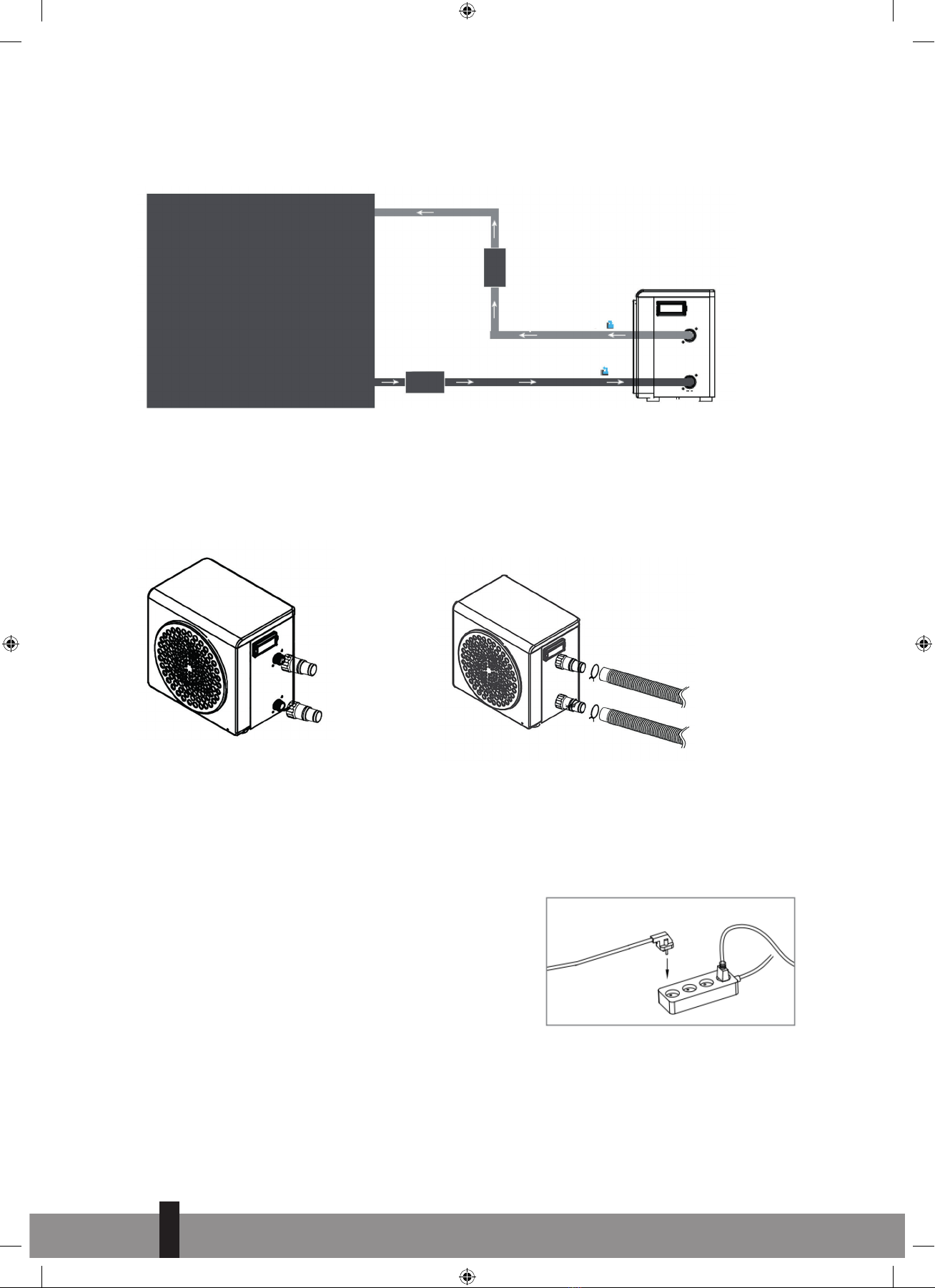

HYDRAULISCHER ANSCHLUSS
2
Schritt 1:
Schrauben Sie die Anschlüsse zur
Heizpumpe ab.
Schritt 2:
Schließen Sie die Wasserauslass- und die
Wassereinlassleitung an.
Zum Pool
Automatisierte
Aufbereitungsanlage
Filter + Pumpe
Vom Pool
Eingang
Ausgang
POOL
Zum pool
Vom pool
Q_man_SPHP 130 ('21) V6.indd 10Q_man_SPHP 130 ('21) V6.indd 10 21-12-20 14:1421-12-20 14:14
Altri manuali per SPHP 130
1
Indice
Lingue:
Altri manuali Qlima Pompa di calore
Manuali Pompa di calore popolari di altre marche
Mitsubishi Electric
Mitsubishi Electric PUZ-SWM60VAA Manuale utente
Dimplex
Dimplex LI 16I-TUR Guida utente
Carrier
Carrier WSHP Open v3 Guida rapida alla configurazione
TGM
TGM CTV14CN018A Manuale utente
Carrier
Carrier 38MGQ Series Manuale utente
Kokido
Kokido K2O K880BX/EU Guida alla risoluzione dei problemi
