RACCEWAY MONA Manuale utente
1
UŽIVATELSKÁ PŘÍRUČKA
Pozorně si přečtěte tuto příručku před jízdou na elektrickém skútru
2
PŘEDMLUVA
Tento výrobek je určen pro přepravu a je šetrný k životnímu prostředí. Níže jsou uvedeny vlastnosti a výhody elektrického
skútru.
*Vysoce účinný motor
*Digitální regulátor s indikátorem a ochranou před přepětím a podpětím.
*Brzdový systém s možností vypnutí napájení pro zajištění bezpečné jízdy.
*30Ah baterie s vysokým výkonem nabízí silnější proud a delší dojezd
*Systém předního a zadního odpružení poskytuje plynulou a pohodlnou jízdu
Varování!!
1. Věk nutný k řízení podle místních zákonů a vyhlášek, které upravují a / nebo omezují používání
elektroskútru. Zákony a vyhlášky se v jednotlivých jurisdikcích značně liší. Je vaší odpovědností znát
a dodržovat místní omezení.
3
BEZPEČNÁ JÍZDA
Obecná pravidla
•
Při jízdě na elektroskútru vždy noste homologovanou přilbu a postupujte podle pokynů výrobce.
•
Při jízdě dodržujte Pravidla silničního provozu
•
Jezděte předvídatelně a v přímém směru. Nikdy nejezděte proti provozu. Jezděte defenzivně. To ostatní účastníci
silničního provozu, můžete být těžko vidět. Použijte správné signální kontrolky k indikaci otáčení nebo zastavení.
•
Soustřeďte se na cestu vpřed. Vyhněte se výmolům, štěrku, mokrému dopravnímu značení, oleji, obrubníkům,
rychlostním nerovnostem, odvodňovacím roštům a dalším překážkám.
•
Očekávejte neočekávanéed, jako je otevírání dveří automobilů nebo auta couvající ze skrytých příjezdových cest.
Buďte obzvláště opatrní na křižovatkách a při přípravě na předjíždění jiných vozidel.
•
Seznamte se se všemi funkcemi skútru. Nácvik signálních světel, brzdění a používání klaksonů.
•
Nepřepravujte balíčky ani cestující, kteří by narušili vaši viditelnost nebo ovládání skútru. Nepoužívejte předměty,
které by mohly omezovat váš sluch.
•
Udržujte pohodlnou brzdnou dráhu od všech ostatních jezdců, vozidel a předmětů. Bezpečné brzdění asíly jsou závislé
na převládajících povětrnostních podmínkách.
•
Jezděte pomalu, když je stav vozovky špatný.
•
Nepřekračujte prosím nosnost. To ovlivní dojezdovou vzdálenost.
4
Jízda na mokré vozovce
•
Při jízdě na mokré vozovce je třeba řízení věnovat zvláštní pozornost.
•
Brzděte dříve, budete mít delší vzdálenost k zastavení.
•
Snižte rychlost jízdy, vyhněte se náhlému brzdění a projíždějte zatáčky s větší opatrností.
•
Buďte viditelnější na silnici.
•
Noste reflexní oblečení a používejte bezpečnostní světla.
•
Výmoly a kluzké surfaces, jako je značení tratí a vlakové koleje, se stávají nebezpečnějšími, když jsou mokré.
Noční jízda
•
Ujistěte se, že svítí přední světla.
•
Noste reflexní a světlé oblečení.
•
Jízda v noci pouze v případě potřeby. Pokud je to možné, zpomalte a použijte známé silnice spouličním ghtingem.
UPOZORNĚNÍ: Jakákoli úprava elektroskútru je nezákonná. Na upravené vozidlo se nevztahuje záruka.
Originální náhradní díly je nutné zakoupit u autorizovaných prodejců. Žádná záruka nemůže být poskytnuta ani
na kvalitu, ani na trvanlivost při nákupu neoriginálních náhradních dílů.
5
model : MONA
TECHNICKÉ INFORMACE
Velikost produktu : 1725 (L) ×735 (W) ×1035 (H) mm
Rozvor mm : 1245 mm
Hmotnost výrobku : 59kg
Nosnost : 150kg
Dojezd : 50km
Maximální rychlost : 45km/h
Typmotoru : střídavý stejnosměrný motor
Výkon motoru : 1500W
Baterie : 60V20Ah
Typ baterie : olověná
Životnost akumulátoru : přibližně 300 cyklů
Vstup nabíječky: AC 220V nebo 110V (volitelně)
Doba nabíjení : 6-8 hodin
Výstup nabíječky : 60V3,0A
Velikost pneumatiky: 3,5-10
6
PŘÍSTROJOVÁ DESKA
1a 6. Zpětné zrcátko (LR)
2a 7. Brzdové páky (LR)
3. Spínač zapnutí / vypnutí předního světla: volba pro zapnutí předního světla, volba pro vypnutí předního světla.
4. Rychlost
5. Indikátor baterie: H znamená plnou baterii, L znamená nízkou baterii. Když je ukazatel v žluté oblasti, je baterie zpola
dobitá. Pokud je v červeném poli, je třeba baterii dobít.
8.Akcelerátor: Zkontrolujte, zda kontrolka funguje na přístrojové desce po zapnutí napájení. Otočte rukojetí plynu proti směru
hodinových ručiček a skútr se dá do pohybu. Rychlost závisí na úhlu otočení.
9. Přepínač směrového signálu: Symbol znamená odbočit doleva; znamená odbočit doprava; stiskněte spínač
doprostřed a přepínač se vrátí do výchozí polohy.
10. Přepínač Bugle : Stiskněte přepínač.
7
Hlavní přepínač: (Různé elektroskútry mohou používat různé symboly)
1. Klíč pro zapnutí / vypnutí zámku krytu: Vložky (a) do (c) a otočení do směru hodinových ručiček a kryt zámku (b) budou
otevřené. Naopak kryt zámku bude při otočení proti směru hodinových ručiček uzamčen.
2. Vypínač / : Vloží klíč do (b); otočí se z polohy a zapne se. Naopak, napájení se vypne.
Upozornění: Nikdy netlačte skútr, když je rukojeť uzamčena;
Pozor: Po zaparkování skútru zamkněte a vyjměte klíč.
8
NABÍJENÍ BATERIÍ
Před prvním jízdou na elektrickém skútru musíte baterie nabíjet po dobu 6-9 hodin pomocí dodané nabíječky.
DŮLEŽITÁ INSTRUKCE:
Zámek vypínače musí být při nabíjení elektrického skútru v poloze Vypnuto.
Elektroskútr používá lithiovou baterii 48V. Po každé jízdě byste měli nabíjet elektrický skútr. Elektrický skútr musíte nabít ,
pokud nebyl používán po dobu 30 dnů nebo déle. Doba nabíjení je mezi 5-7 hodinami.

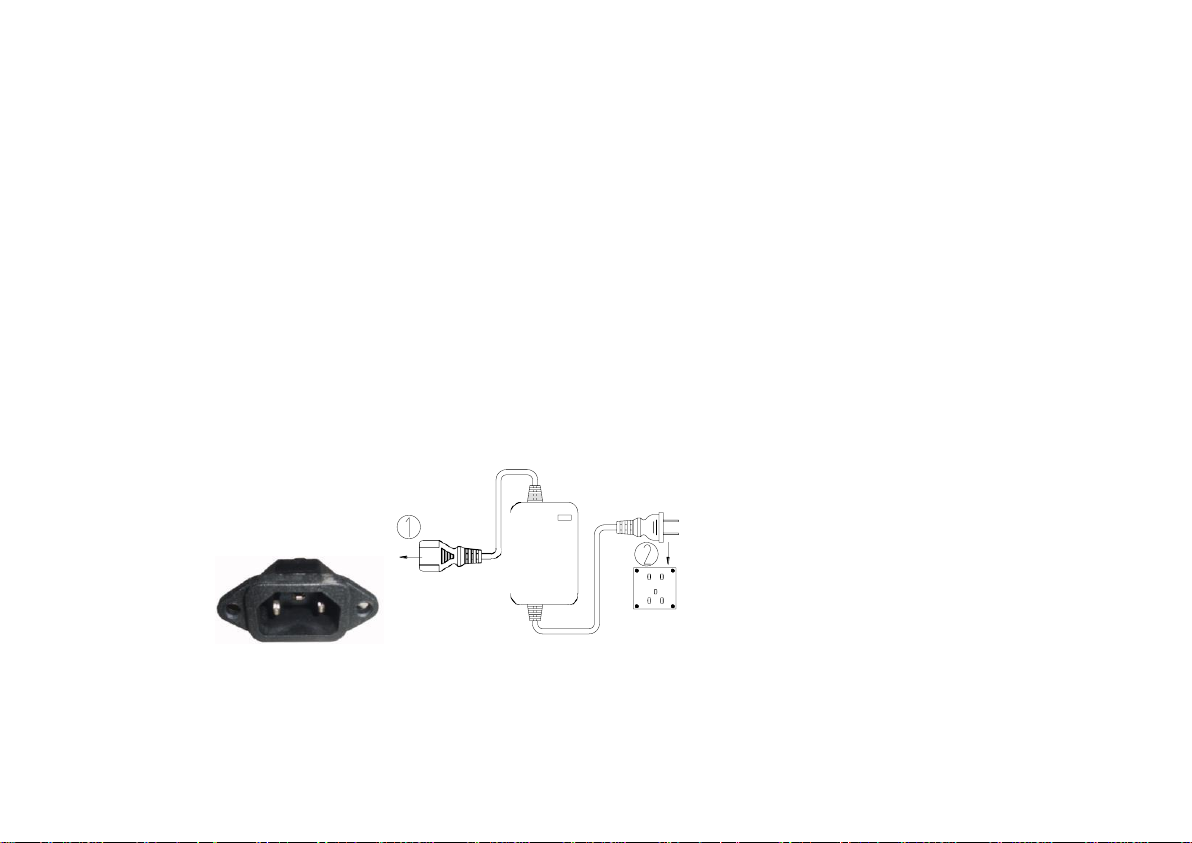

Dobíjení baterie: Vložte výstupní zástrčku do nabíjecí zásuvky skútru (viz (1)) a připojte vstupní zástrčku 220V / 110V do
zásuvky ve zdi (viz (2)). Baterie je plně nabitá, když indikátor nabíječky ukazuje zeleně. Můžete dobíjet o 1-2 hodiny déle,
abyste dosáhli stavu plného dobití baterie. Vyjměte vstupní zástrčku nabíječky a po dokončení dobíjení vyjměte výstupní
zástrčku.
Nabíjecí zásuvka
9
B. Vyjměte baterii z podložky sedadla:
a. Otočte zámek zapalování na "SEAT", poté jej stiskněte a otevřete. Opatrně odpojte zástrčku od pouzdra na baterie.
b. Zapojte výstupní zástrčku do nabíjecí zásuvky baterie (viz (viz
(1)) a připojte vstupní zástrčku 220V / 110V do zásuvky (viz
(2)). Baterie je plně nabitá, když indikátor nabíječky ukazuje zeleně. Navrhněte, abyste poskytli další dobu nabíjení 1-2 hodiny,
abyste dosáhli stavu baterie. Po dokončení nabíjení vyjměte zástrčku nabíječky input následovanou výstupní zástrčkou.
Pouzdro na baterie
Upozornění:
1. Neumisťujte baterii do blízkosti tepla nebo ohně. Neskladujte nabíječku ve vlhkém prostředí.
2. Použijte k nabíjení baterie pouze dodanou nabíječku. Postupujte podle pokynů k nabíjení.
Stojanmotocyklu
(1) Dvojitý stojánek: Použijte pro dlouhodobé parkování.
(2) Základní stojánek: Použití pro dočasné parkování.
Stupačka
Na stupátko nepokládejte žádné těžké předměty. To ovlivní rovnováhu skútru a může způsobit nehodu.
Sedadlo
(1) Zámek sedadla: Otočte a stiskněte tlačítko do polohy "SEAT" a sedadlo lze zvednout.
(2) Stiskněte sedadlo dolů a automaticky se uzamkne.
Přední a zadní brzda
Adjustace - (10-20 mm) můžeme získat nastavením nastavitelné matice ve směru nebo proti směru hodinových ručiček.
VAROVÁNÍ: Základní stojánek: systém vypnutí obvodu zabraňuje pohybu skútru při
neúmyslném pohnutí rukojetí plynu.
UPOZORNĚNÍ:
1. Brzda se nastavuje podle citlivosti. Měli bychom stisknout přední i zadní brzdu, abychom
zajistili lepší proces brzdění.
2. Vyhněte se brzdění nepřetržitě po dlouhou dobu, protože brzdy se mohou přehřát a může být
snížena jejich účinnost.
3. Při sešlápnutí brzdových pák uvolněte rukojeť plynu10.
