Rami PMI 304 Manuale utente

FRANCAIS 2Rami - PMI 304

Rami - PMI 304 3 FRANCAIS
SOMMAIRE
4
4
4
5
6
7
8
8
9
SUMMARY
[English...................................................................................
[Informations...........................................................................
[ .............................................................................Synoptique
[ .............................................................................Description
[ .............................................................................Face avant
[ ..........................................................................Face arrière.
[ ...............................................................................Utilisation
[ ....................................................................Caractéristiques
[ ...............................................................................Cavaliers

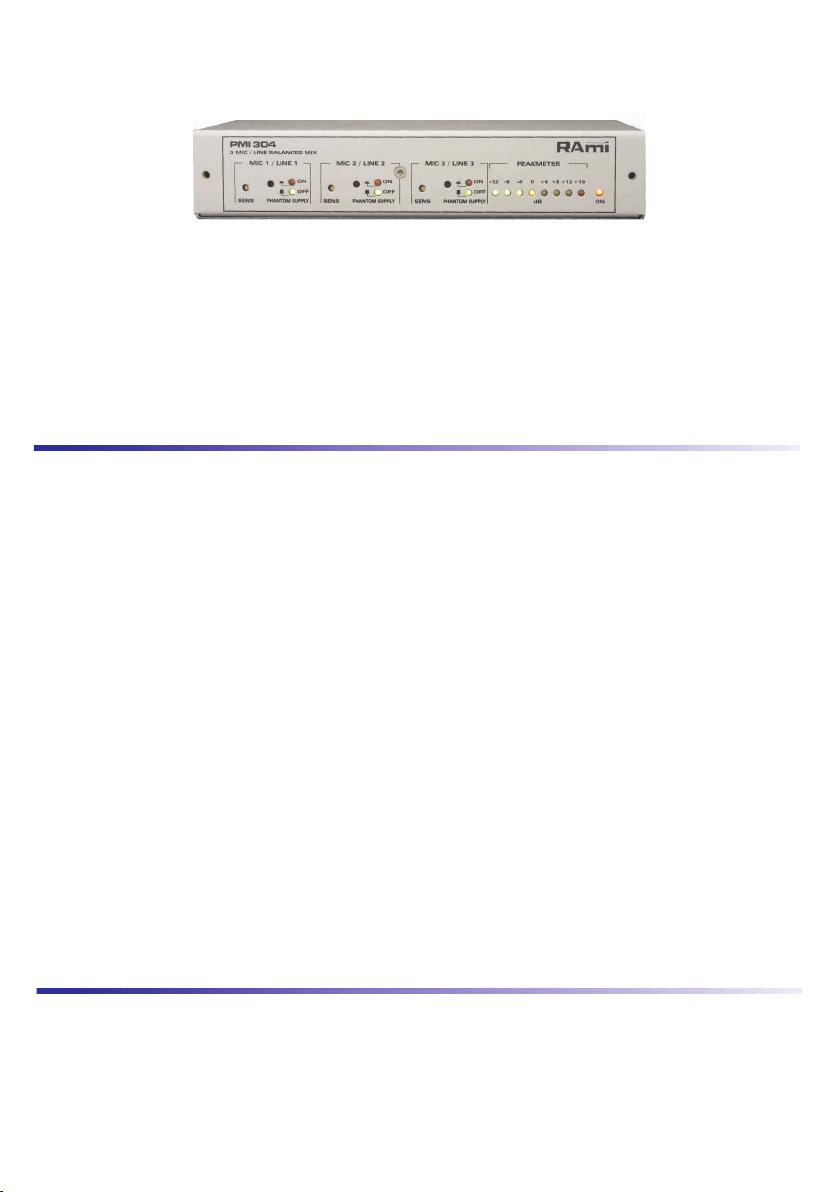

DESCRIPTION
UTILISATION

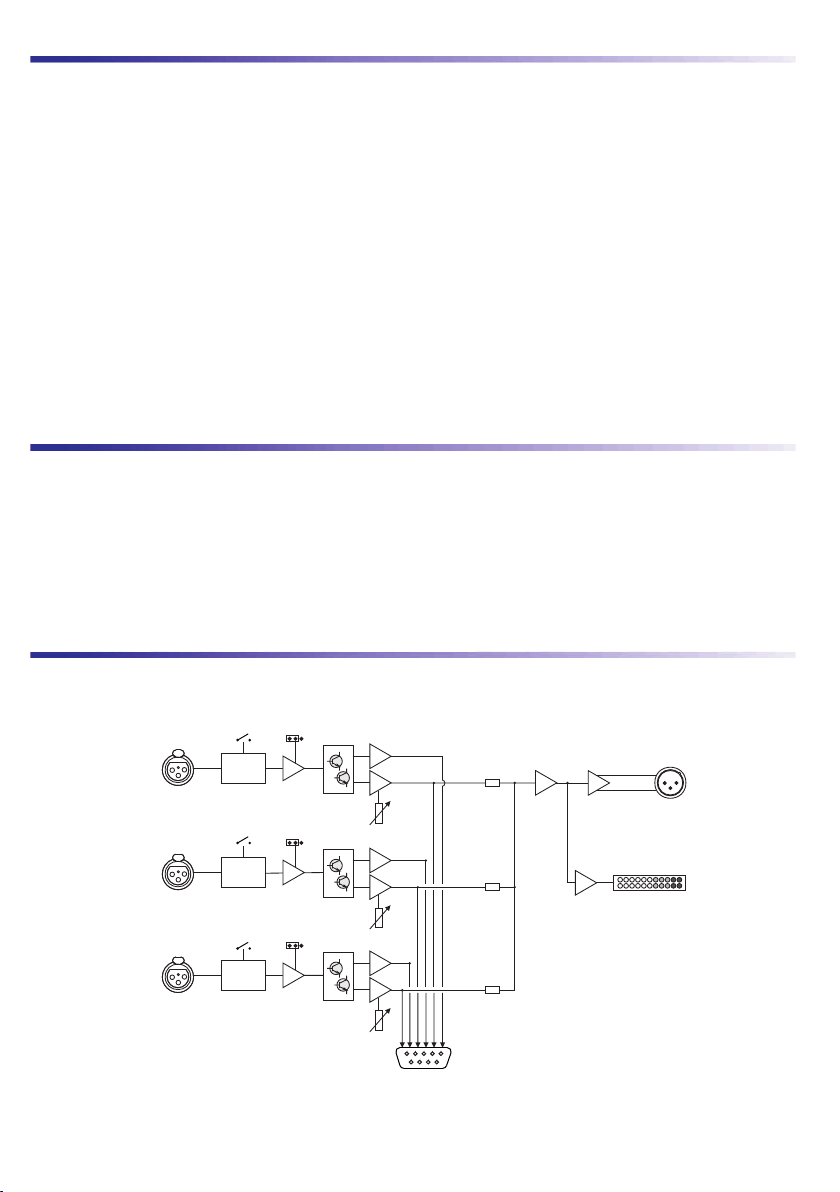

SYNOPTIQUE
Le PMI 304 est un boîtier très compact (gamme SLIMRACK) permettant la pré amplification et le
mixage de 3 entrées symétriques soit en niveau micro, soit en niveau ligne.
De part son alimentation fantôme 48 Volts, tous les types de microphones peuvent lui être
raccordés.
Chaque microphone possède son réglage de sensibilité par potentiomètre multitour fente
tournevis à travers le panneau avant.
Sortie symétrique niveau ligne sur XLR.
Peakmètre de type bargraph à leds sur la sortie générale.
Sortie directe symétrique niveau ligne de chaque microphone sur Sub-D.
Commutation alimentation fantôme en face avant.
[
[
[
[
[
[
[Pré mixage de microphones ou de ligne.
Le PMI 304 permet de libérer des voies sur une table de mixage en regroupant 3 micros sur
une seule entrée.
Amplification micro sans table de mixage.
[
[
FRANCAIS 4Rami - PMI 304
Mic/Line
Balanced
Mic 1/Line 1
Balanced
Mic 2/Line 2
Balanced
Mic 3/Line 3
+
_
+
_
+
_
Direct balanced ouputs
Balanced
out
Peakmeter
+
-
PUSH
PUSH
PUSH
Phantom
Supply
48V
Phantom
Supply
48V
Mic/Line
Phantom
Supply
48V
Mic/Line
Sens
Sens
Sens
Sub-D 9pts

ON
dB
+16
+12
-12
-8 +4 +8
-4 0
ON ON ON
OFF OFF OFF
SENS
PHANTOM SUPPLYPHANTOM SUPPLYPHANTOM SUPPLY
SENS SENS
PEAKMETER
PMI 304
3 MIC / LINE BALANCED MIX
MIC 1 / LINE 1 MIC 3 / LINE 3MIC 2 / LINE 2
5FRANCAIS
Rami - PMI 304

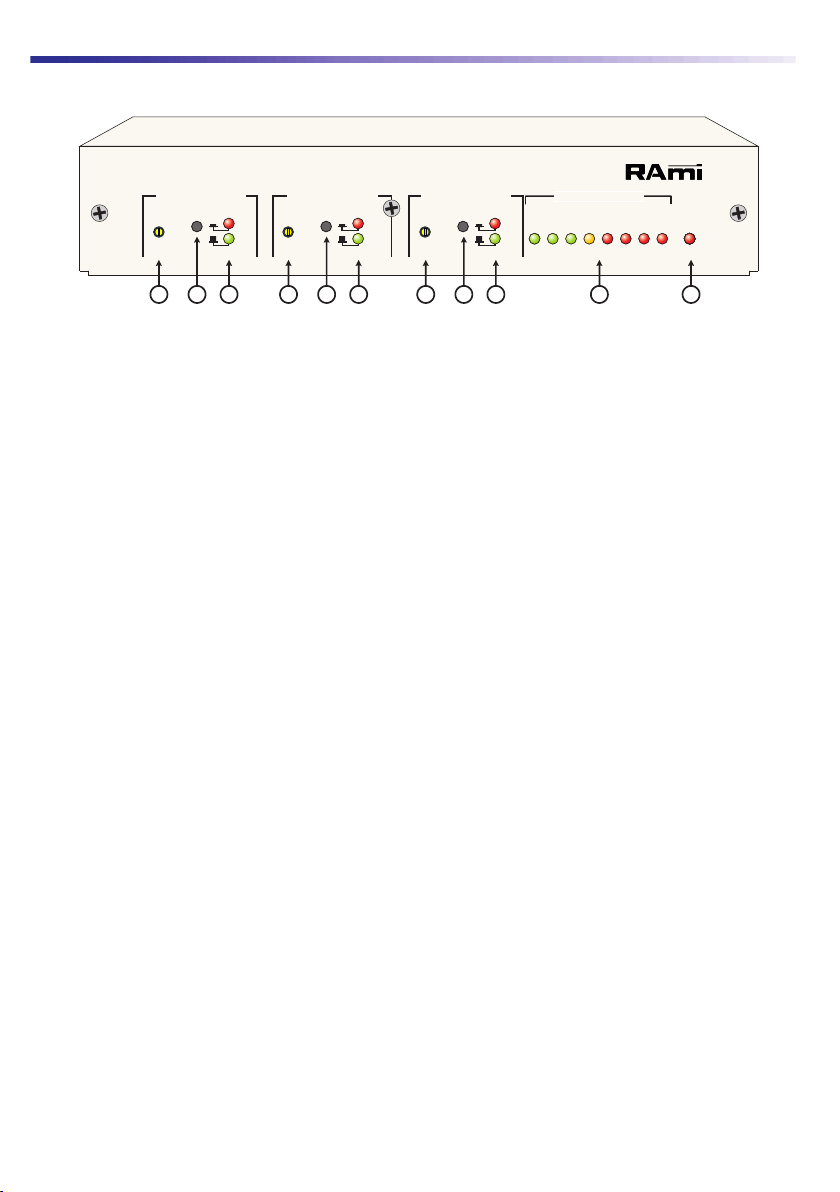

FACE AVANT
1 ) Potentiomètre multitour d'ajustage de la sensibilité du microphone 1.
2 ) Switch de sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive.
- Position appuyée : l’alimentation fantôme est active.
3 ) Témoins lumineux de la sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive et le témoin vert
est allumé.
- Position appuyée : l’alimentation fantôme est active et le témoin rouge
est allumé.
4 ) Potentiomètre multitour d'ajustage de la sensibilité du microphone 2.
5 ) Switch de sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive.
- Position appuyée : l’alimentation fantôme est active.
6 ) Témoins lumineux de la sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive et le témoin vert est allumé.
- Position appuyée : l’alimentation fantôme est active et le témoin rouge est allumé.
7 ) Potentiomètre multitour d'ajustage de la sensibilité du microphone 3.
8 ) Switch de sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive.
- Position appuyée : l’alimentation fantôme est active.
9 ) Témoins lumineux de la sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive et le témoin vert est allumé.
- Position appuyée : l’alimentation fantôme est active et le témoin rouge est allumé.
10 ) Peakmètre de type bargraph à leds.
11 ) Témoin de mise sous tension.
21 4 5 6 7 8 9 10 113

FRANCAIS 6Rami - PMI 304

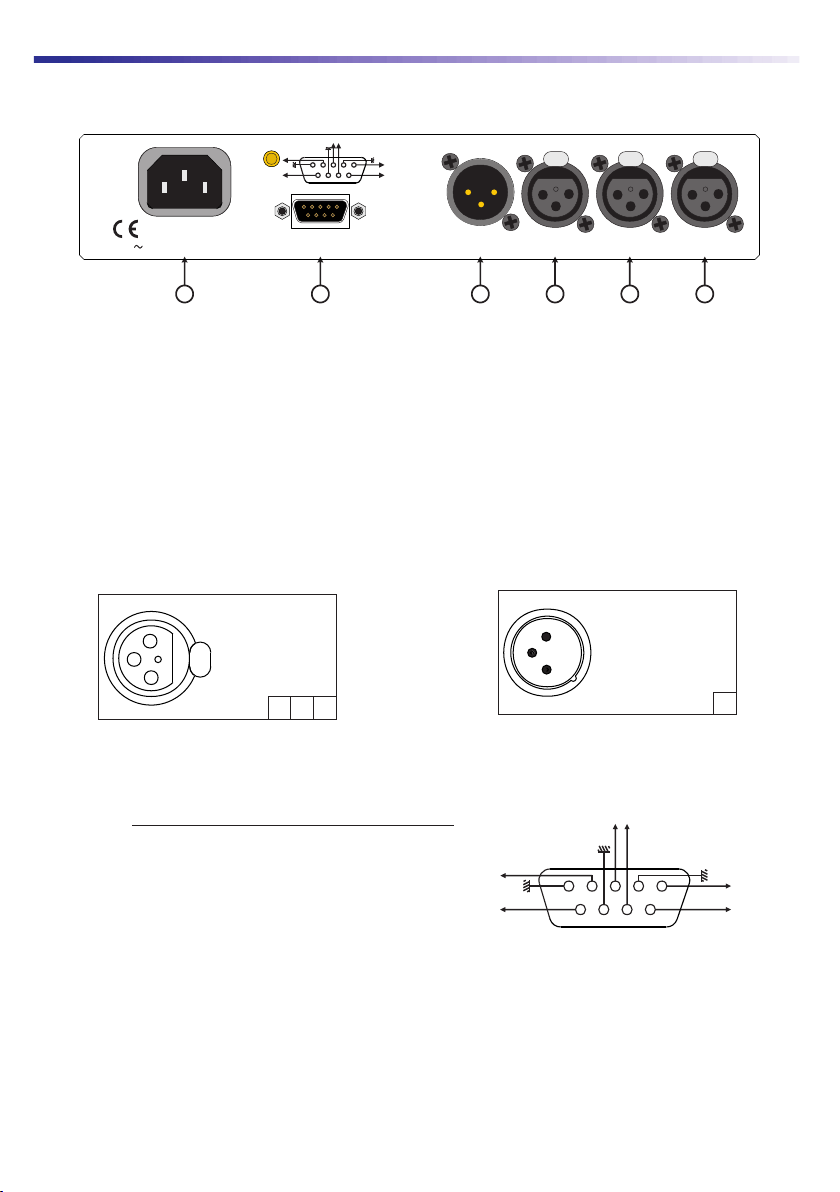

FACE ARRIERE
F E D C B A
A) Embase XLR 3 points femelle d’entrée du microphone 1 / ligne 1. Cette entrée est du type
symétrique. (Masse en 1, Point chaud en 2, Point froid en 3)
B ) Embase XLR 3 points femelle d’entrée du microphone 2 / ligne 2. Cette entrée est du
type symétrique. (Masse en 1, Point chaud en 2, Point froid en 3)
C ) Embase XLR 3 points femelle d’entrée du microphone 3 / ligne 3. Cette entrée est du
type symétrique. (Masse en 1, Point chaud en 2, Point froid en 3)
D ) Embase XLR 3 points mâle de sortie directe compensée. Cette sortie est du type
symétrique. (Masse en 1, Pt chaud en 2, Pt froid en 3)
E ) Embase Sub-D 9 points femelle de sorties directes symétriques niveau ligne de chaque
microphone.
- Câblage de la fiche Sud-D 9 points mâle.
F ) Embase secteur de type CEI.
3
2
1
1
1: Masse châssis
2: Pt chaud
3: Pt froid
XLR 3 pts Mâle
D
2
1
3
PUSH
XLR 3 pts Femelle
1: Masse châssis
2: Pt chaud
3: Pt froid
BCA
-
-
-
+
+
+
1
3
2
1
69
5
Sub-D 9 pts mâle
OUTPUT
MIX
MIC3/LINE3
MIC1/LINE1
MIC2/LINE2
DIRECT
OUTPUT
Made in Europe (Fr)
T 160mA L
230V 50/60Hz 5W
PUSH PUSHPUSH
-
-
-
+
+
+
1
3
2

7FRANCAIS
Rami - PMI 304

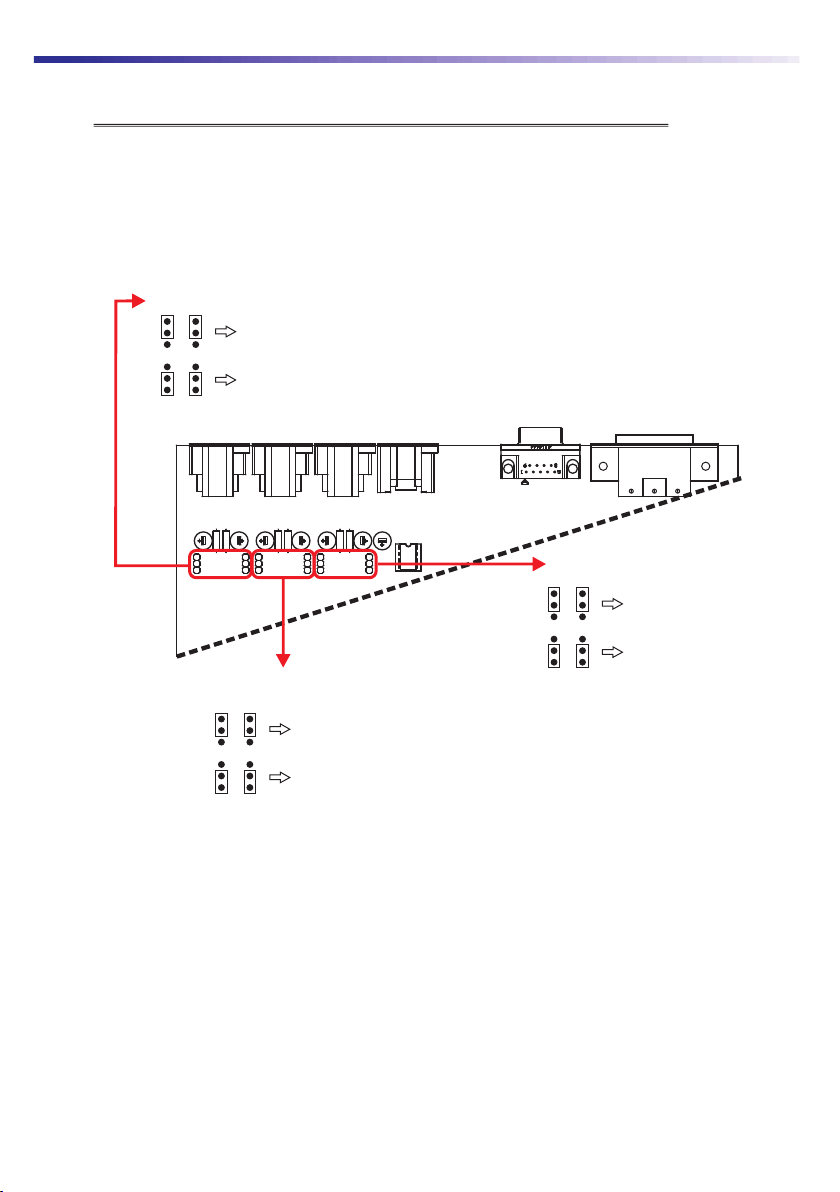

CAVALIERS
Désactivez l’alimentation fantôme en utilisation Ligne pour éviter de
renvoyer une tension continue sur l’équipement en amont.
nCavaliers pour sélectionner les entrées au niveau Micro ou Ligne
Micro 1 / Ligne 1
Niveau Micro
Niveau Ligne
Micro 2 / Ligne 2
Niveau Micro
Niveau Ligne
Micro 3 / Ligne 3
Niveau Micro
Niveau Ligne

FRANCAIS 8Rami - PMI 304
Attention !!!
L'alimentation du PMI 304 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre). La
terre doit être impérativement reliée au réseau d’énergie.
[
[Dans le cas d'éventuelles apparitions de bruit, de ronflement en connectant l'appareil sur
une sonorisation existante, ne jamais interrompre le connecteur terre de protection, mais
utilisez des équipements d'isolation galvanique à transformateurs.
[Assurez-vous de la qualité de la terre avant la mise en route.
[Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
[Eviter l'exposition à de trop fortes températures
[Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
Le PMI 304 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la
directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
Ne jamais faire fonctionner cet équipement sans le raccordement à la terre.
INFORMATION
CARACTERISTIQUES
Alimentation Fantôme : 48 Volts
Alimentation : 230 Volts +/- 10 %50/60 Hz
Dimensions :220 x 44 x 150 mm
Poids :1,5 kg
XLR 3 pts Fem
XLR 3 pts Fem
XLR 3 pts mâle
Sub-D 9 pts Fem
Entrées Connecteur Type Impédance Sensibilité Saturation
Adaptée
200 Ohms
10 KOhms
-5 dBu / 435 mV pour
une sensibilité de -26 dBu
+27 dBu / 17,3 V pour
une sensibilité de 17 dBu
+6 dBu / 1,54 V +26 dBu / 15,4 V
+6 dBu / 1,54 V +26 dBu / 15,4 V
Symétrique
Symétrique
Micro
Sorties Connecteur Type Impédance Niveau nominal Niveau maximum
100 Ohms
470 Ohms
Taux de distorsion inférieur à 0,025 % pour un niveau d’entrée de -40 dBu et un niveau de
sortie de +6 dBu.
Bande passante : 12 Hz à 33 kHz à -1 dB.
Bruit de fond ramené à l’entrée :
*Sur l’entrée micro : - 133 dBu si l’entrée chargée avec 0 W
- 129 dBu si l’entrée chargée avec 220 W.
Symétrique
Symétrique
Micro (direct)
Ligne
Mixée (direct)
De -58 dBu / 0,97 mV
à -26 dBu / 39 mV
De -24 dBu / 49 mV
à +7 dBu / 1,73 V

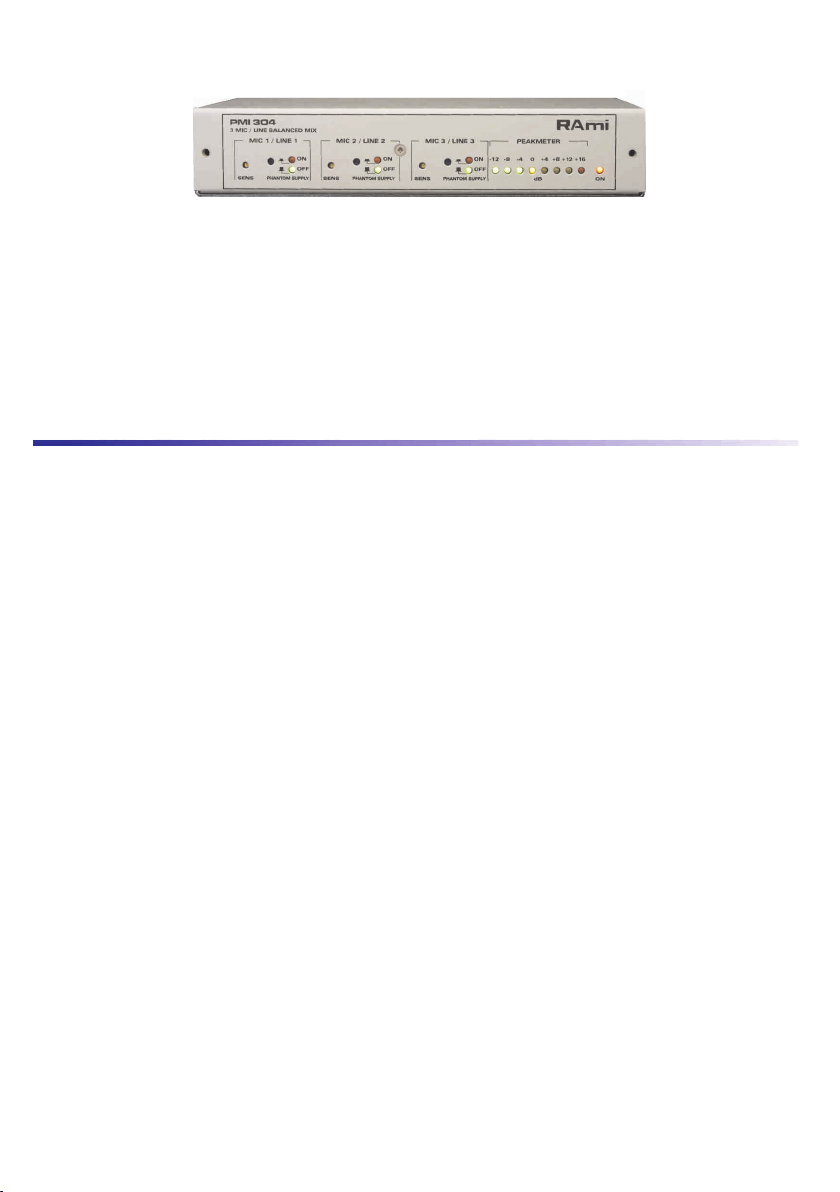

9ENGLISH
Rami - PMI 304
SUMMARY
[Informations...........................................................................
[ ........................................................................Block diagram
[ .............................................................................Description
[ ............................................................................Front panel
[ ............................................................................Rear panel.
[ ........................................................................Specifications
[.................................................................................Jumpers
[......................................................................................Uses
10
10
10
11
12
13
14
14

ENGLISH 10 Rami - PMI 304
DESCRIPTION
USES

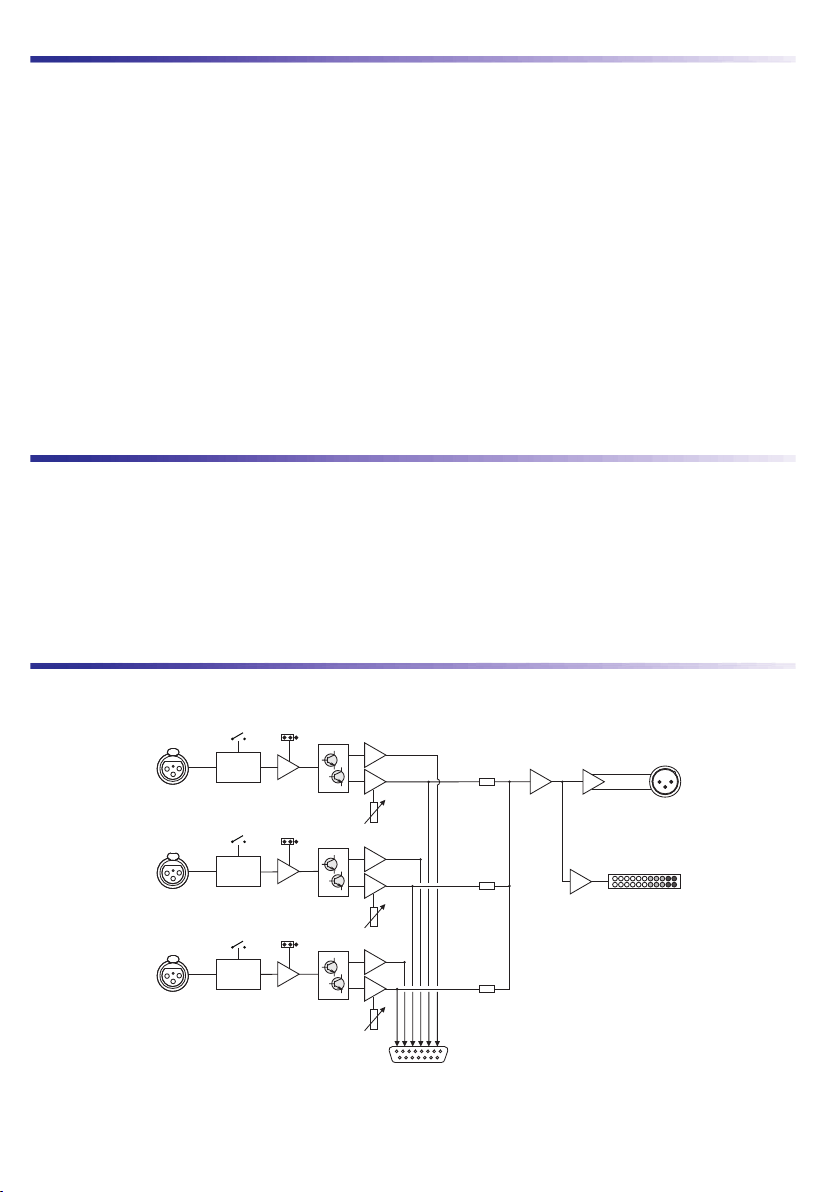

BLOCK DIAGRAM
PMI 304 is a very compact unit (SLIMRACK range) allowing the preamplification and the mixing of
3 balanced inputs either in micro level or in line level.
[Thanks to its 48 volts phantom power supply, all microphones types can be linked with PMI 304.
[Each microphone own its sensibility adjustment with a multiround screwdriver slot
potentiometer throughout the front panel.
[Line level balanced output on XLR
[Peakmètre de type bargraph à leds sur la sortie générale.
[Line level direct balanced output for each microphone on SUB D.
[Commutation of phantom power supply in front panel.
[Pre mixing of microphones or line.
[PMI 304 affords to free inputs on a mixing desk, in gathering 3 micros on one only input.
[Micro amplification without mixing desk.
Mic/Line
Balanced
Mic 1/Line 1
Balanced
Mic 2/Line 2
Balanced
Mic 3/Line 3
+
_
+
_
+
_
Direct balanced ouputs
Balanced
out
Peakmeter
+
-
PUSH
PUSH
PUSH
Phantom
Supply
48V
Phantom
Supply
48V
Mic/Line
Phantom
Supply
48V
Mic/Line
Sens
Sens
Sens
